年底烤劳功臣，雾里看花，分享装机必备的平面研磨（另类刮研）操作技巧，连续更新三天

神油 · 发表于 2017-1-22 17:07:13

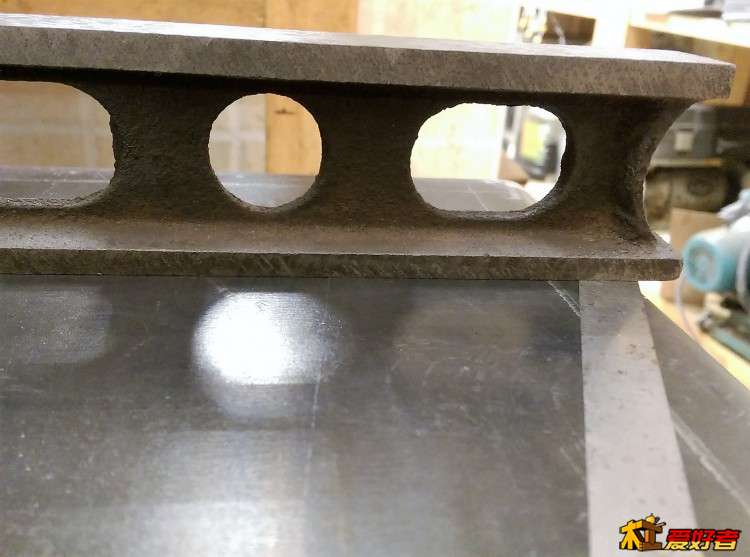

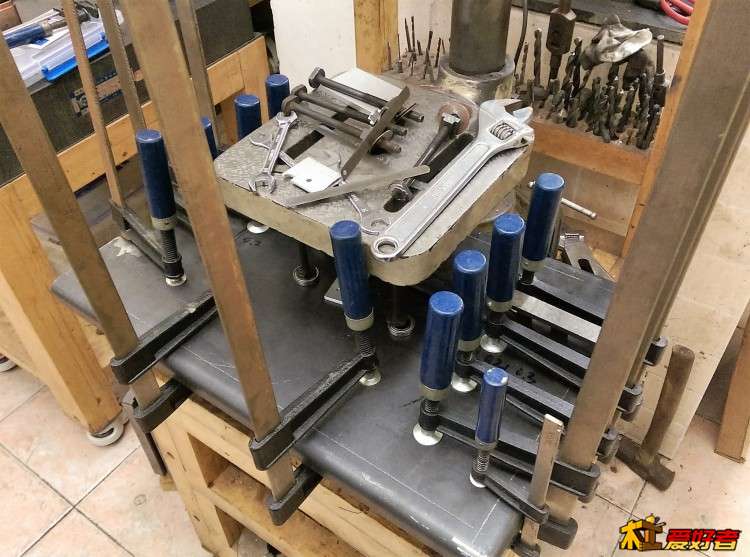

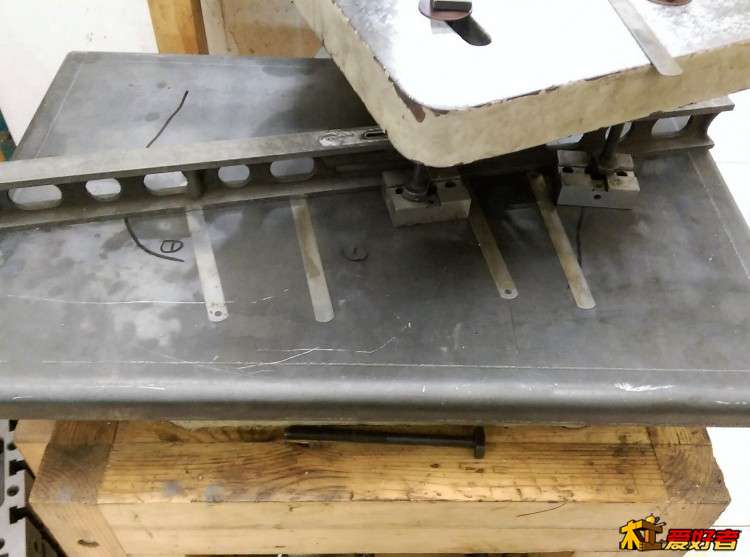

测试时先顶一个小时，可以减少点反弹

神油 · 发表于 2017-1-22 18:20:05

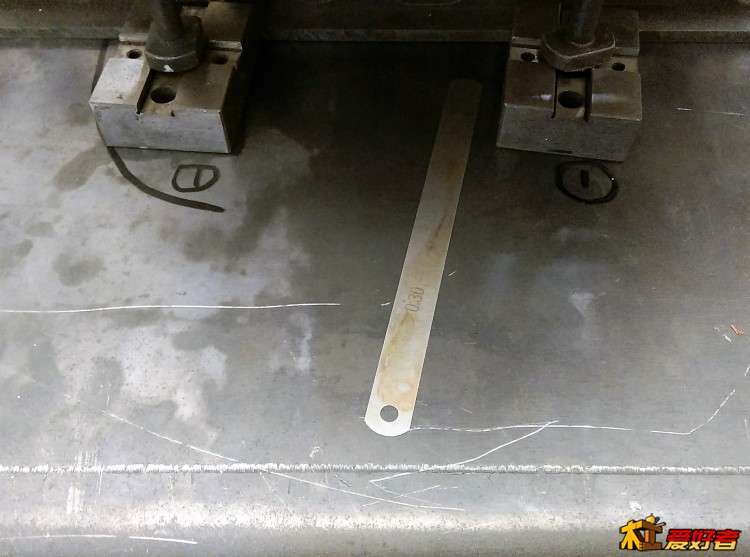

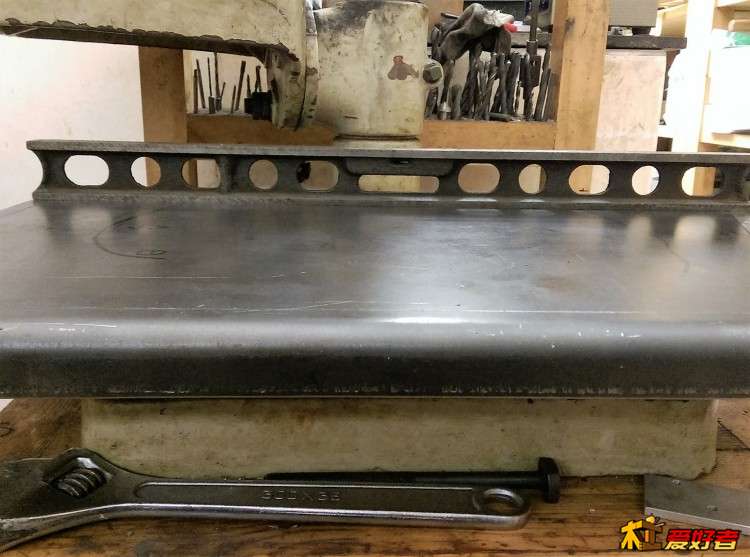

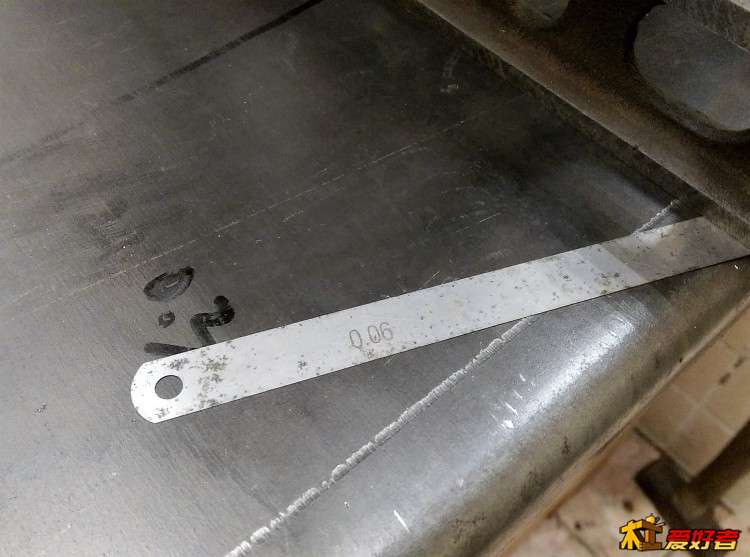

一小时后测量，反弹0.6毫米，步子迈小了，这个部位应该顶出去1毫米以上保持一小时，系统不支持那么大的压力，只好慢慢来，0.3毫米，0.3毫米的顶，这样也安全，顶过了再顶回来更麻烦

神油 · 发表于 2017-1-22 20:14:11

换一侧，过顶0.3毫米，感觉越来越好

wd20101010 · 发表于 2017-1-22 21:45:55

神油大师。学习了，学习了…

神油 · 发表于 2017-1-23 10:07:40

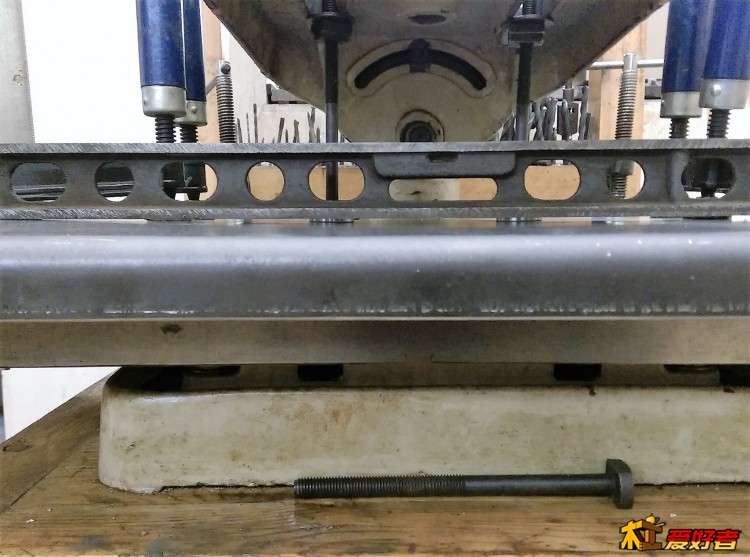

太小瞧6毫米铁板烧了，0.05毫米，0.3毫米，0.5毫米，1毫米压力变形上去都没用，换个思路，直接上3毫米5毫米甚至1公分，3毫米试了也不行，5毫米刚好，压力值大约是8吨

神油 · 发表于 2017-1-23 10:13:02

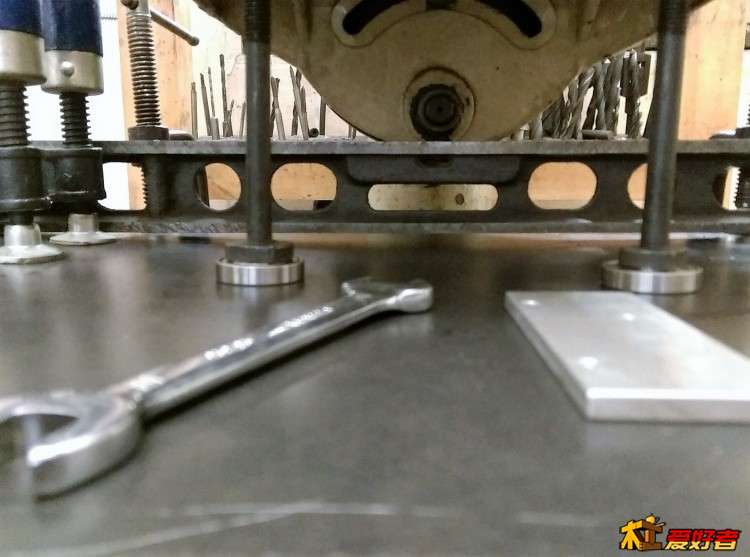

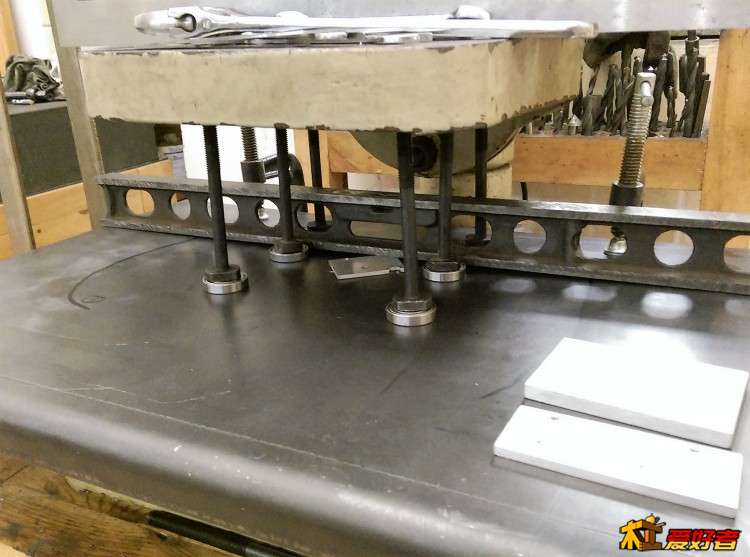

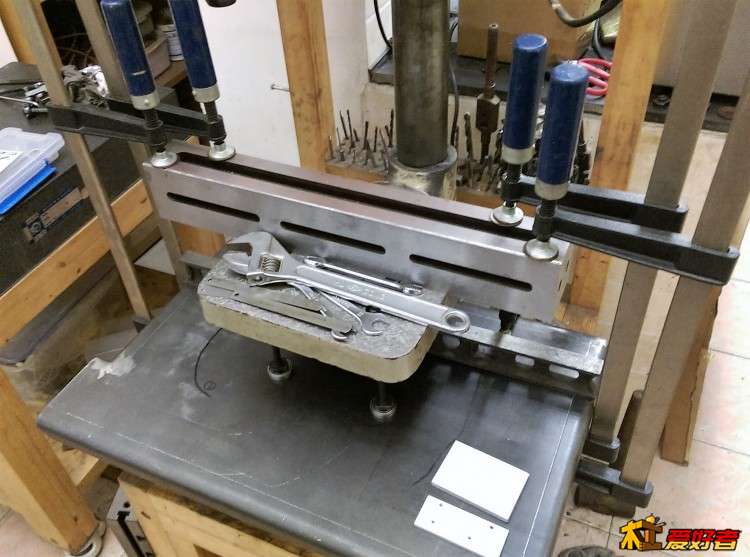

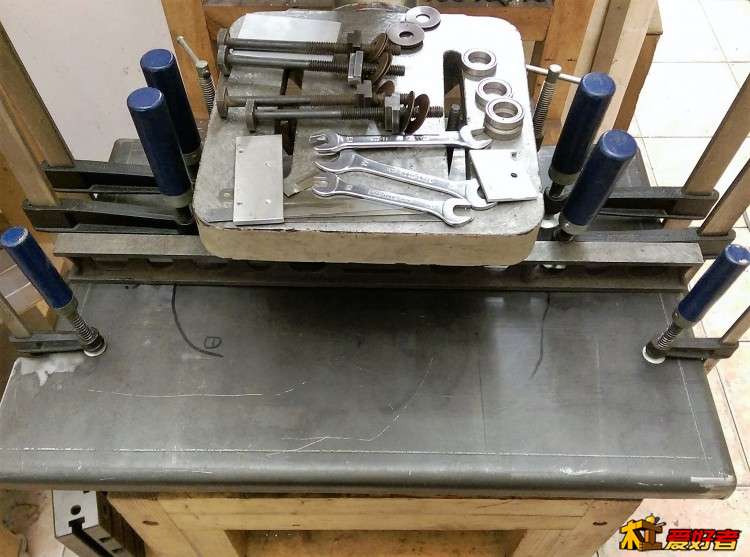

显然中台板被六根螺栓顶得难受，发出一种不祥的声音，上面也压住了，感觉不妥，还是顶2根，其他的直接压，最高压力总和在8吨左右，也可能有10吨，中心最大变形量控制在5毫米

神油 · 发表于 2017-1-23 10:16:39

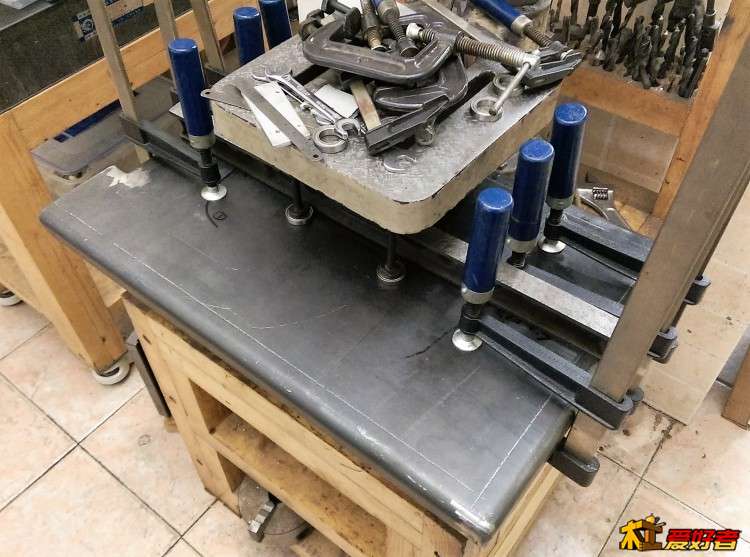

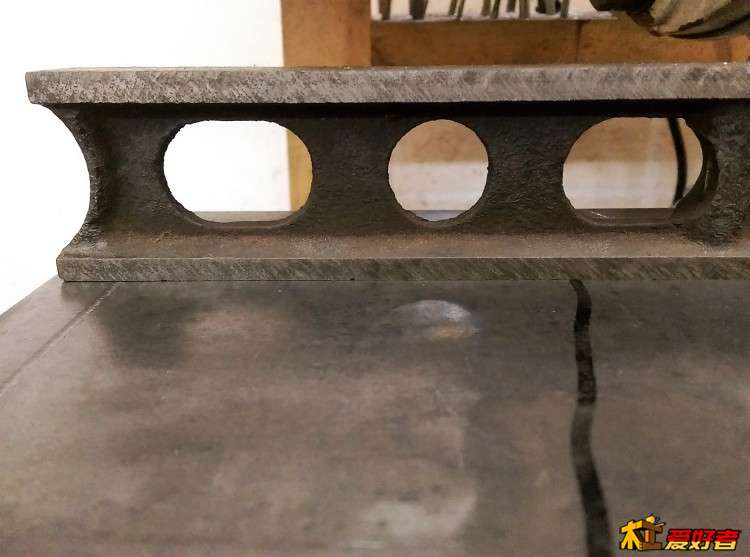

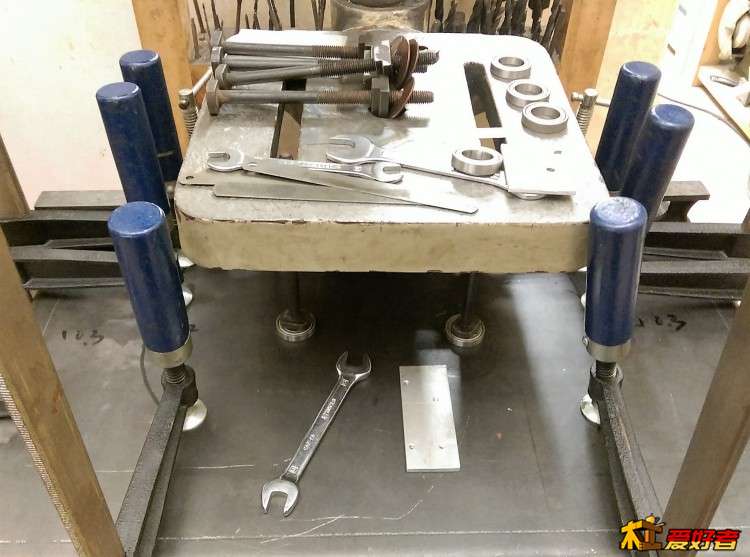

顶一下就松，根据实际变形量稍微变换下位置，循环三次，中间基本平了，最后再压3毫米持续几个小时，定性处理下，到晚上再看情况要不要再压

sched · 发表于 2017-1-23 12:09:11

看了半天，有想法，但是理论知识欠缺，没精度的乱搞毁的东西不少。

刮研用刮刀，力度角度都好控制，如何下刀都有讲究的。涂抹颜料后，根据点子的形状大小下刀的角度力度有讲究的。

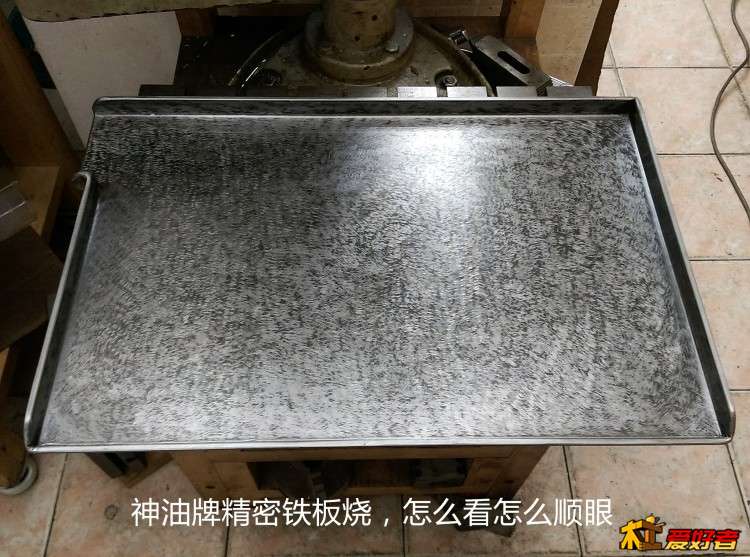

角磨机是啃肉，不管你是什么砂轮，这样折腾完的平板可以当废铁卖了，看你刮研的照片，合着你是拿角磨机打花纹玩呢

冲压的薄片板子，就是搞平了又有什么意义，自身的应力形变都没考虑。不过当桌面什么的倒是蛮适合的

神油 · 发表于 2017-1-23 20:21:19

sched 发表于 2017-1-23 12:09, i- h# w/ u7 m! _* z
看了半天，有想法，但是理论知识欠缺，没精度的乱搞毁的东西不少。( o( R: G3 a& I* M, s9 N! U
1 y3 c) j' }# l# l" c3 ]! M+ [
刮研用刮刀，力度角度都好控 ...

有点像大花猫的马甲
