CNC 初学者有关选料及雕刻效果的问题.

kerrwang

jhqd1380 发表于 2016-6-24 19:23
40x60牌子俺的一般雕40-50分钟，不开粗，尖刀直接4-5mm下刀。紫光檀。不敢再快了，再快机头太重X轴惯性太大 ...

6 p/ H& y# f6 Y这也太猛了，不开粗，一刀下这么深，加速度还有F值調多少？

( S5 c9 V# F" F/ R. R我的加速度200，F值300，铝型材机，太快了，机架会有异响。用2MM玉米刀开粗15分钟吧，行距0.8，用3003的刀细雕，行距0.12，用时大概1小时15分钟。主轴5000转（无法調速）
5 v. p! ]) e8 Z
- \2 A- d! f! ~+ c现在换了高速主轴了，也可調速了，还没雕过，不过，F值可以再調了，不然刀纹明显。
  o( s; ~. x* U  n

jhqd1380

Super169 发表于 2016-7-1 03:25
终於雕出来了, 用肥皂雕的结果, 就是造样了.

你雕的肥皂层次感非常强，就是说Z轴没有连续的变化高低而是几乎是跳跃的，但是肥皂表面光滑。检查机器Z轴的回差螺母，还有刀路，你这个情况就像出错了刀路选错了刀，当成开粗来进行了一样的感觉。最好把要雕的原图发来看下，还有G代码。可以发我邮箱，jhqd1380@163.com
7 `& G% W3 v# M9 I& W

jhqd1380

kerrwang 发表于 2016-7-1 09:42
这也太猛了，不开粗，一刀下这么深，加速度还有F值調多少？

, E* A/ Z% {7 e1 F0 L) g我的加速度200，F值300，铝型材机，太快了 ...

玉米刀不好使，老爱断，用双刃铣刀我用1.5mm的玉米刀上1500几乎必断。蛋疼
+ L6 s1 @" D) d! H; ~/ G

jhqd1380

kerrwang 发表于 2016-7-1 09:42
$ ^' c! z8 W8 v4 T这也太猛了，不开粗，一刀下这么深，加速度还有F值調多少？
3 K1 `6 V8 n# N9 E
我的加速度200，F值300，铝型材机，太快了 ...

0 a( X9 s  M. PF加大刀纹明显的话基本上是主轴转速不够快（个人意见），主轴够快，刀是新的，主轴轴承间隙正常的话雕木头给进基本是没负载的。个人意见，仅供参考。

jhqd1380

kerrwang 发表于 2016-7-1 09:42
& n8 u+ g% J1 c) H, t这也太猛了，不开粗，一刀下这么深，加速度还有F值調多少？

1 b. a9 `, c0 S9 m我的加速度200，F值300，铝型材机，太快了 ...

铝型材机要尽量降低Z轴机架高度，这样能有效降低F值快导致的机架震动，铝型材因为中空严重，易产生震动。个人意见

jhqd1380

你用的是arduino的控制板么？我有一套那个，看着好小巧就买了，一直没有使用过。

rhok

我的小jj用的就是和你的一样的775电机电压32v

Super169

jhqd1380 发表于 2016-7-2 23:49
你雕的肥皂层次感非常强，就是说Z轴没有连续的变化高低而是几乎是跳跃的，但是肥皂表面光滑。检查机器Z轴 ...

( T" h7 p2 B7 o8 v) F  @# D您好, 谢谢指教.

' c' r; X. K8 y这是雕刻的图形,
7 K. t$ @4 M6 n1 O9 O1 K
& c2 P, p! E" ~6 o/ n* ~3 s8 f& e
原图 (5.5MB, 上面只是缩图) 是在这个帖 (http://www.zuojiaju.com/thread-494996-1-2.html) 下载的.
4 H) g* `2 z, \$ Z* W8 ^9 o
: E" p* ?6 `9 m/ H& B8 @
雕刻用的 gocde 如下, 我是用 0.2mm 30 度的尖刀 (是否等於大家说的 3002?)
1_15_Finish.zip (488.55 KB, 下载次数: 1)

2016-7-3 17:01 上传

点击文件名下载附件

% I' @$ J# o! \. x% ?
0 {/ _: G: f9 k6 e" b我的Z轴本身单螺母, 因为回差非常大, 自己加上一个螺母改成跟 XY 一样的双螺母.  不知会否因为自己技术不好, 出了问题.
. V  Q4 [/ \) V
这是我之前做双螺母时拍的照片:

由於主轴电机的夹板比较窄, 直接装两个螺母放不下.  先把其中一个锯短, (大约锯走了 8mm):

! Y# p6 i% W$ [  p4 v

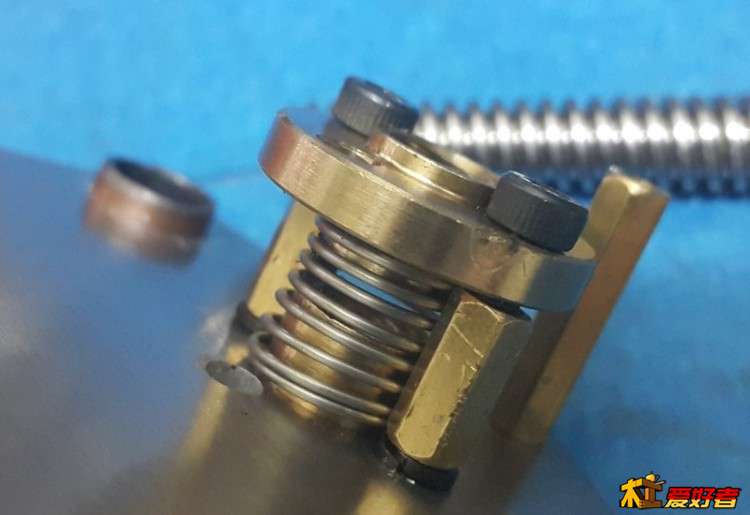

再加上弹簧而造成这样的双螺母:
3 Y4 \  a/ P  a0 H" J1 U" D- q
- n2 d* |+ Y( w
# i4 `, p- c# N1 K刚好可以放进主轴的夹板之间:


2 v0 z4 J) Y6 V. U
6 N5 d7 T- h' Y4 R; }+ |; ^弹簧是跟 X Y 轴一样的, 会否因为 Z 轴的螺母锯短了, 距离改短了, 弹簧的回弹力太大, 而造成 Z 轴出问题呢?

" B( W, d4 D7 p3 I/ u' l7 [
  T0 c3 Q# e1 l; t

Super169

jhqd1380 发表于 2016-7-3 00:16
你用的是arduino的控制板么？我有一套那个，看着好小巧就买了，一直没有使用过。

# d% c- E7 T2 s# N- ~$ Y对, 是 Arduino UNO 行 GRBL, 再加上 CNC Shield.
由於我的是旧版 CNC Shield, 不支持主轴变速.  使用最新的 GRBl 固件, 要自已修改为非变速主轴.
简单的 CNC 控制, 步进驱动 可用 A4988, 或 DRV8825 (我的是用 DRV8825).
因为每次雕刻都要几个小时以上, 自己再做了一个简单的手控, 可以离线雕刻, 不用开电脑.

Super169

rhok 发表于 2016-7-3 15:10
0 v2 \8 X! u# \0 s" P7 d" P+ r8 l我的小jj用的就是和你的一样的775电机电压32v

可能是我安装不好, 店家发过其他用家雕刻的东西给我看, 都没大问题的.
6 |: z4 ]9 ~7 N8 Y' s感觉是我的Z轴做不出层次感, 之前雕 PCB 还可以的, 但 PCB 只有一个深度, 对 Z 轴的层次要求很低.

rhok

Super169 发表于 2016-7-3 17:46
可能是我安装不好, 店家发过其他用家雕刻的东西给我看, 都没大问题的.
( X/ H( t1 q. N4 s$ W感觉是我的Z轴做不出层次感, 之前 ...

你可以看下这个就是775电机雕的http://www.zuojiaju.com/thread-484071-1-1.html
3 v0 D( W# }/ k: E

Super169

rhok 发表于 2016-7-3 19:48
你可以看下这个就是775电机雕的http://www.zuojiaju.com/thread-484071-1-1.html

# S6 l' f$ A! N0 G真的不错, 但 775 也有很多不同功率的,
& ]- H- A& N+ t$ I我用的是 36V 0.4A 左右, 大将是 15W 的.
# H! O, t5 P) ^7 K
不知你的是那种?

! C! I4 C9 M' M5 k8 p. w0 X$ H7 B& u; ]

rhok

Super169 发表于 2016-7-3 19:52
真的不错, 但 775 也有很多不同功率的,
- N5 j9 s5 Z" W, V& g3 I我用的是 36V 0.4A 左右, 大将是 15W 的.

和你的一样我只用了个32v3a的电源

jhqd1380

rhok 发表于 2016-7-3 19:55
和你的一样我只用了个32v3a的电源

好漂亮的JJ..
5 U& p9 `% g0 G, j: l: W

jhqd1380

你在铣平面的时候xy轴是否也是一顿一顿，还是非常连贯，匀速的？
