CNC 初学者有关选料及雕刻效果的问题.

cucm

还有，看了下视频，你的速度放得太快，再检查下刻刀一定要上紧

946600818

Super169 发表于 2016-6-23 18:21
不好意思，我是初学的，不太理解？　我还以为是每次下刀的深度。
请问下切速率在　ＡＣ　中是怎样设定的 ...

7 _7 r" j4 I  E, |: w我用精雕的，ac不是很懂，其实第一个检查你紧固性，第二个可以检查出是你主轴与刀具运转有可能不同心以及你最不想看到的刚性问题，不过一般来讲慢雕高速是可以解决刚性问题，不过你这种机器最好用软木

瓜皮

Super169 发表于 2016-6-24 09:36
谢谢大家的提点.
4 d5 W3 k: p& t; V/ h
: x9 ^% m) [: ~" v我可没考虑到木纹的问题, 只是因为平台是横向, 木材也就横放了, 回家试试先看看木纹再 ...

黄杨

Super169

wty228 发表于 2016-6-24 09:43
我的电机你别看小，实际上逼得大的多得多，直径有48，你的是多少，我的架子是全钢的。电机是24V的，但电 ...

' Z, E7 Y5 W, J2 \+ I+ uoh, 那我弄错了.
" X! v6 P* R4 }5 |" y$ ^我的应该只是普通 775 电机, 最大电压是 36V, 用电表量度, 工作电流是 0.4A 左右, 即只有 15W 左右.
+ x. f6 J* g3 l. g7 M那你的有 300W 以上, 比我的强得多了, 但 48mm 直径, 我的支架装不下.
看来, 电机的效能也有很大的影响.
" T6 d, n7 |0 I( }4 O; P

Super169

瓜皮 发表于 2016-6-24 12:20
# I1 e% }" `6 g" A黄杨

谢谢.
! L- h; C2 G% Y# n6 S4 Q黄杨我也有试过, 但感觉上比较软身的木, 雕刻时反而切割得不太好, 毛边更厉害.
可能是我的电机不够力, 所以我只试了一次就没再买黄杨了.
7 _; b$ B& S+ Z2 D% r- _

瓜皮

Super169 发表于 2016-6-24 14:30
谢谢.
黄杨我也有试过, 但感觉上比较软身的木, 雕刻时反而切割得不太好, 毛边更厉害.
3 N' @- K& e% G# }) ~( _7 k1 Z5 X4 k可能是我的电机不 ...

你肯定是纹路没弄对，黄杨是最适合雕刻的木头之一，走刀必须横纹
, q3 V7 Y; V( n3 `

Super169

再次谢谢大家.
- L1 i8 P( T0 o* a/ w( D晚上回去再检查一下机身的每个螺丝, 尝试把步进的速度再减慢一点.
但昨天那个已雕了 四个多小时, 如果减慢 50%, 就要 6 小时了.
. U% n5 U/ I9 p/ j1 b- `5 _# F4 V# q5 d. T
, Z/ N0 F% J# o& Q请问大家用的 CNC (不会是玩具机吧, 应该是300W 或以上的), 一般雕一个 40x60 的牌子, 大约要多少时间?

jhqd1380

看你的视频很奇怪，一顿一顿的，走空刀试试，看下是不是这么一顿一顿的，感觉你的Z轴有问题，我之前同样有出现过z轴铣平面没问题，但是一旦到需要快速走高低的时候z轴就乱走的情况，单我的问题是Z轴步进电机缺相（连接线有根被扯断了。）换了全新的线后没再出现问题。你看一下走空刀，或者雕很软很软的材料比如肥皂，来看看是不是机器本身Z轴存在问题，个人感觉不是你的小主轴导致的问题，走一遍空刀，如果还是一样出现问题，那么就是你Z轴的问题，步进，驱动，一个个排除，排查的方法很简单，和Xy的换下即可。z轴连线也可以测下电阻，我断了两次线，1.5平方的线硬是被褡裢扯断。。蛋疼
% J% g! _! ~( j4 {/ ~8 `

jhqd1380

40x60牌子俺的一般雕40-50分钟，不开粗，尖刀直接4-5mm下刀。紫光檀。不敢再快了，再快机头太重X轴惯性太大，

Super169

jhqd1380 发表于 2016-6-24 19:23
4 ?  C5 z* b3 b40x60牌子俺的一般雕40-50分钟，不开粗，尖刀直接4-5mm下刀。紫光檀。不敢再快了，再快机头太重X轴惯性太大 ...

) q& p; J! u+ g0 Koh..40-50 分钟, 真的可以快很多呢.  而且, 我直接下 3mm 也感到吃力.

3 x5 r1 H5 K  z, O. \1 _! q  e& x6 U
! F8 J1 Y6 t+ o4 w; \1 z4 e# z

/ ]# `- w" B$ h& r: Z8 @

jhqd1380

Super169 发表于 2016-6-25 03:18
oh..40-50 分钟, 真的可以快很多呢.  而且, 我直接下 3mm 也感到吃力.

你有尝试着雕肥皂吗，这样能找到是什么原因
9 F( i' I5 n, U

Super169

jhqd1380 发表于 2016-6-24 19:20
$ G6 m% V. }- X3 O* H+ h5 o3 B, j看你的视频很奇怪，一顿一顿的，走空刀试试，看下是不是这么一顿一顿的，感觉你的Z轴有问题，我之前同样有 ...

我也觉得可能是 Z 轴出了问题, 昨晚跟店家研究, 改了一些参数, 把速度降低 20%, 结果分别不大.

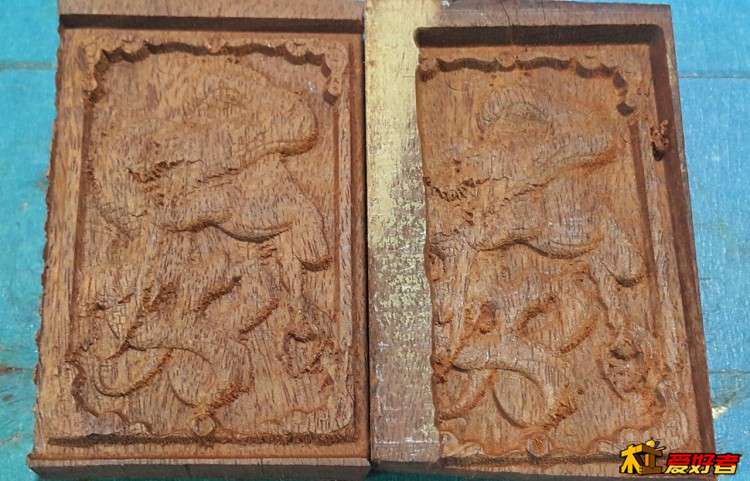

5 h+ e$ q5 _, J/ {. H  H1 H左边是前晚的, 右边是昨晚改慢了之前雕的.  中途出了点问题, 所以没完成.

' h9 {  z$ ^- a; l  e$ }6 K6 J

/ _& Y1 m* I8 [/ V8 V& V. e, L% Z比较明显可以看到, 除了毛边问题外, 就是 Z 轴做不出需要的层次.
简单说, 龙身应该是圆滑的, 但现在雕出来, 明显看到像梯田似的, 而最高点有很大面积是完全平面.
9 u. [  N3 O" \- u6 YZ 轴的电机再三检查过, 线路应该没问题.
7 I& a/ Z0 h' [& ]9 l( ?+ d" W有可能是支架安装不好, 因为之前安装完测试, Z 轴也没 X Y 的顺, 但又不可以说是有卡住的.
6 E" T: |! G& }: D3 O$ e因为Z轴上装了电机有负重, 所以不肯定自己感到不顺, 是否因为负重影响.

9 E( S# j, e! q1 O  Q: ]因为之前一直只注意毛边的情况, 以为雕出来不好看只是因为毛边影响, 但细心再看, 有可能 Z 轴也出了问题.
  u  u  @  U2 i9 R雕PCB 的话, 可能因为只有两个高度级别, 所以看不出来.
进行木雕, 需要表演不同的高度, 就比较明显了, 但不知是那里出了问题.

Super169

jhqd1380 发表于 2016-6-25 10:36
你有尝试着雕肥皂吗，这样能找到是什么原因

没试过, 家中没有肥皂...有其他物料可代替吗?

木白宝车

好像是z轴丝杆间隙大，看看z轴设置参数，检查间隙

akaihao

是不是图本身的问题。图的分辨率太低也不行。
