CNC 初学者有关选料及雕刻效果的问题.

3KS

行距是多少？一般是刀具直径的50%
; t; X  ?! e8 F0 P, p% q/ i单独切个方形和圆形的平面看看

Super169

化腐朽为神奇11 发表于 2016-6-23 20:41
看看刀头工作的状况！我感觉是你的机器转速不够！应该是这个毛病！跟软件没关系！

7 d$ W9 P  Q2 s* O4 _  i$ \* s& {电机已经用了最大电压去推, 但只有 0.4A 左右, 大约是 15W 左右的小电机.
4 t; E; ?$ |( G! e
今晚刚好下载了 这个(http://www.zuojiaju.com/thread-494996-1-2.html) 龙的灰度图在雕, 希望可以帮恨指教一下.


- F6 H) D' s0 a# {8 Z; Y9 R, ^( @
这个是直接 3mm 深度的雕刻, 用的是血檀, 最後中数秒有刀头的大特写, 不知是否清楚了.

Super169

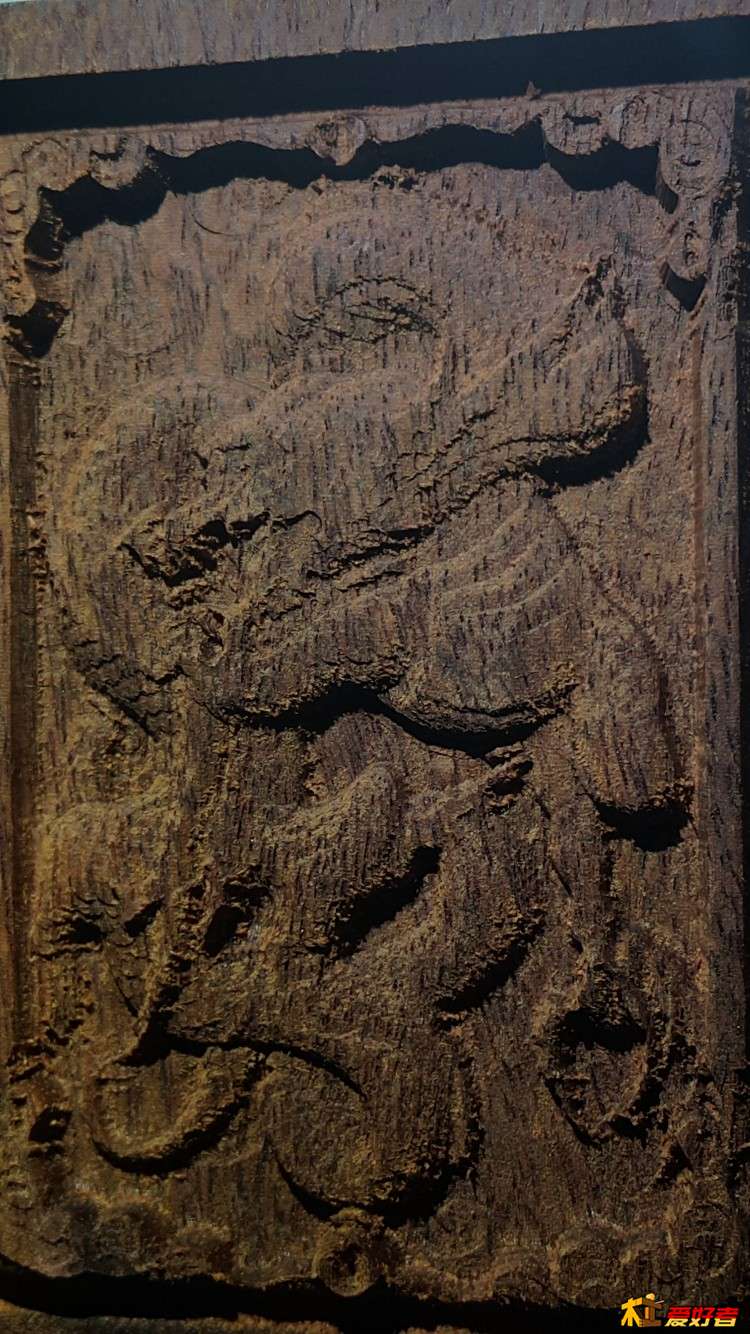

这就是花了四个多小时, 雕刻出来的效果了,  难以接受吧.
% z& a4 s" k$ x7 ?9 v7 Q( d

2 H. g, v8 u$ i3 h/ C; `; E6 Z) X" b
跟原图是否差太远呢.
- Z. S) W; a& G7 M4 Y/ K

原圖來源: http://www.zuojiaju.com/thread-494996-1-2.html
$ `9 [+ J# Y# y: s6 A5 g2 k

wty228

我感觉刀路就有问题，本来是匀速走的，怎么你的视屏里刀头是一跳一跳走啊，就是快速走一段停顿一下。设置有问题，看看你刀尖没了吧
# ^% y1 Q( p& Z3 s) K. D+ Q4 q( W

wty228

还有就是，是不是驱动没细分啊，

大海ze

看了你的机子，好像是震动造成的，看你的机子轴上没有安装滚珠滑块，机器在运动时会造成震动。

Super169

大海ze 发表于 2016-6-24 00:21
' p( B6 K- {0 U3 W% }看了你的机子，好像是震动造成的，看你的机子轴上没有安装滚珠滑块，机器在运动时会造成震动。

, b, k+ o. K& L. o这个小型的机械, 只是用铜套, 没有滚珠滑块的.
6 V5 A; \* V, F3 _  L

Super169

wty228 发表于 2016-6-24 00:02
我感觉刀路就有问题，本来是匀速走的，怎么你的视屏里刀头是一跳一跳走啊，就是快速走一段停顿一下。设置有 ...

& x. m% S9 Z. f7 |0 t应该是当 Z 轴要移动时, 就会变得慢了.  不知是否什麽地方出了问题.

刚看了大大的旧帖, 你用的好像也是小型的玩具机, 但你雕出来的效果比我的好得多呢.
7 l, Z5 j/ |+ t+ Y( i# O( V
请问你用的电机是多少 W 的?
' C) \, g% X3 J3 u  d# I, J

北京木匠

    我给你说下原因：架子太单薄，普通的丝杆累计误差大，硬木硬度高，主轴架子前探太多轴向震动大，这小钻夹头根本不能叫主轴，所以只适合雕刻软质的木材等。别再用硬木实验了，硬木也只能浮雕些美术字。
    另外架子机构做的很不错，建议试下改成3D打印试试。

WWL1215

. p3 l5 r0 p) S5 @
主轴功率太小转速太慢，而且你是横纹雕的，竖纹雕会好点。不过建议不要用这类机器雕木牌，没有意义，雕好了也打磨不好，精度太差。纯粹是浪费时间。

瓜皮

Super169 发表于 2016-6-23 23:50
5 q. i/ q8 b8 Z; l% g, }这就是花了四个多小时, 雕刻出来的效果了,  难以接受吧.

, U0 K4 y. x! s" X) z, k看你视频你是沿Y轴走刀是顺纹雕的，你要沿X轴加工，横纹才成
3 ?8 _. d' X# {6 w4 H0 n) N

Super169

谢谢大家的提点.
! `- W% E. K5 @, [1 j2 Y1 c
+ B; G4 b5 W  W我可没考虑到木纹的问题, 只是因为平台是横向, 木材也就横放了, 回家试试先看看木纹再决定放置方向.
( h4 Q6 ]" }- W; |0 ?9 t  {/ l
至於电机的问题, 我也询问过店家, 其他用家都是用同款的电机, 雕出来的也不会像我这样模糊不清.
' ?! {: D; c2 k: H+ q. C% W
$ p5 F& m4 I* [  S5 y2 S% f楼上有朋友提及雕刻时有点卡的问题, 我也不知是否正常的.
如果单独铣平台, Z 轴不变时, 表面是可以的.

但进行雕刻的时候, 每当 Z 轴高低改变时, 就好像有点卡.
感觉是当 XZ 联动时, X 轴的速度会下降了.
3 G: J4 v# V0 P5 W) E今晚回家试试空跑几个 G code 看看, 会否是 XZ 联动时出了问题.
请问大家在雕刻时, 沿刀头 x 轴走的时候, 是否不论 z 是否有移动, X 轴都应该是均匀速度的?

% G2 [: ~0 J" \# z% x另外, 有关木材的选择, 小弟是外行人, 没有刻意选择软/硬木.
0 o. `! W0 G3 w7 q) E* A不知有什麽木材会比较合适?
+ u; [* l/ S$ u; X$ I8 w

wty228

Super169 发表于 2016-6-24 00:51
; `0 z$ A4 S( \应该是当 Z 轴要移动时, 就会变得慢了.  不知是否什麽地方出了问题.
. ?; k6 u: C% [0 |! h
: _3 [" s4 O  q6 o$ {- X刚看了大大的旧帖, 你用的好像也 ...

我的电机你别看小，实际上逼得大的多得多，直径有48，你的是多少，我的架子是全钢的。电机是24V的，但电流要15A的快关电源才能启动。店家号称是500W的，我估计500没有300是有的，你的太小的，换我的才19.8，要不换E24也可以。

wty228

问问，你的刀路文件是多大的
，
& ^& V; h) V$ g; d

cucm

把所有能看到的螺丝全部紧一遍，然后松开步进电机轴与丝杠的连接螺丝，把丝杠用力向电机相反的方向推，再上紧螺丝，握住主轴电机前后左右上下都用力摇一摇，如果纹丝不动得话机架就没问题，再摇一摇主轴雕刻刀夹具，前后上下都要没间隙，再不行就只能换主轴了
