CNC 初学者有关选料及雕刻效果的问题.

眼镜密码

把你的刀具数据图看下

Super169

眼镜密码 发表于 2016-6-25 15:02
% C# t$ q+ V: b& o6 G, J4 |$ J把你的刀具数据图看下

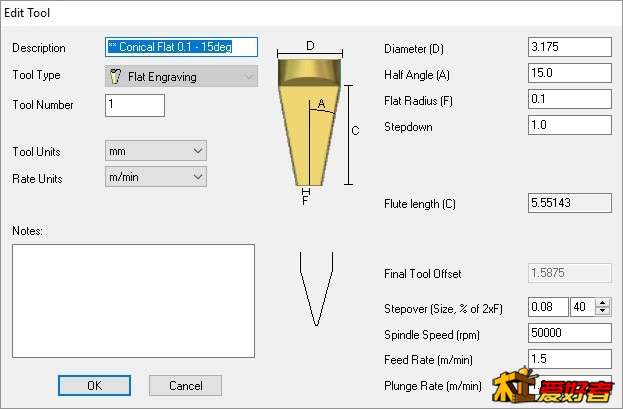

, ?' ]$ W/ s' R% }" E/ r我用的是 0.2 x 30度 的尖刀.

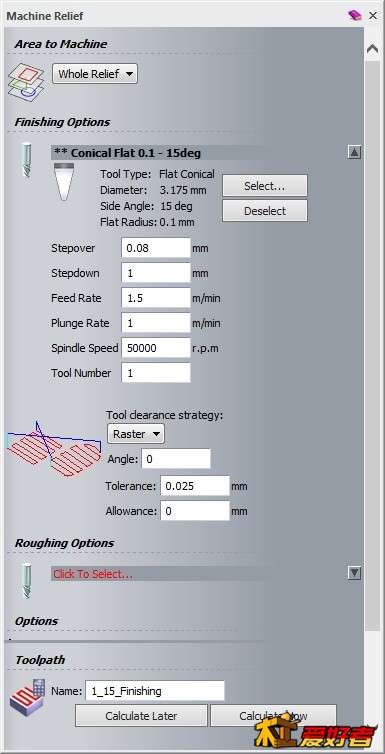

我只是设定了尖刀的底部的半径, 以及半角, 其他是在另一个原本的设定抄过来的.
) Q* O2 f. k9 o. y; a6 y& c. g2 l. ~

( _5 k% l- ^- R  a2 A. G
& e, A8 _1 b/ Y9 ?2 H1 s$ _& R/ x

seekcalm

不是滚珠丝杆，雕硬木可能大力滑不动。买个方肥皂雕下试试

jhqd1380

Super169 发表于 2016-6-25 12:17
没试过, 家中没有肥皂...有其他物料可代替吗?

试机器没有比肥皂好的东西，你检查下Z轴的消回差螺母，最好还是试下肥皂，走空刀不直观。从视频上看，你的小主轴雕这个木头问题不大，基本可以排除，另外这种直流有刷电机最高电压36v不需要严格遵守，制约因素是温度和前后轴承或者铜套的磨损，一般是可以适当的加大电压而不会造成损坏的，如果前后都是轴承并且质量还可以的话可以在电机上加一个强制风冷的电扇。然后提高电压，能提高转速。尽量缩短电机前轴到刀尖的距离能有效降低前轴承磨损，同时提高实际雕刻同心度。

jhqd1380

消回差螺母加机油，还有雕刻有一部分木头在顺纹的时候是会出现丝状，而不是粉状碎末的。不过完全不影响雕刻进度，部分油性大的木料雕完粘灰非常严重，但也不是没雕好，而是材料特性，这样的材料需要改善刀路和试验参数，在关键粘灰区域多走几遍，和增加沿矢量走刀，能较有效去除粘灰

眼镜密码

英文看不懂，你最后三个数据与正常的差太多了吧，主轴24000以内，常见是不到12000，X和Z的F值没看到，一般说1000内

眼镜密码

你把最后三个改下试下，不过我也刚入手，也在摸

jhqd1380

眼镜密码 发表于 2016-6-25 21:26
你把最后三个改下试下，不过我也刚入手，也在摸

5 ]% Q1 X% `# N/ X! g他的最高速没有意义。他的主轴转速不由电脑控制，随便填的而已
* Y0 J( r' }8 R- Q, M

jhqd1380

Super169 发表于 2016-6-25 15:15
我用的是 0.2 x 30度 的尖刀.
我只是设定了尖刀的底部的半径, 以及半角, 其他是在另一个原本的设定抄过 ...

下切速度看不到，给进速度是用1500mm/min的么？不算慢呀

zhangyuemy

转速不够这电机也就几千转的速度

眼镜密码

jhqd1380 发表于 2016-6-25 21:33
( e3 J0 S2 }( c4 F5 K1 C下切速度看不到，给进速度是用1500mm/min的么？不算慢呀

. w2 l4 ?5 |# h5 w) s+ yhttp://www.zuojiaju.com/thread-561801-1-1.html

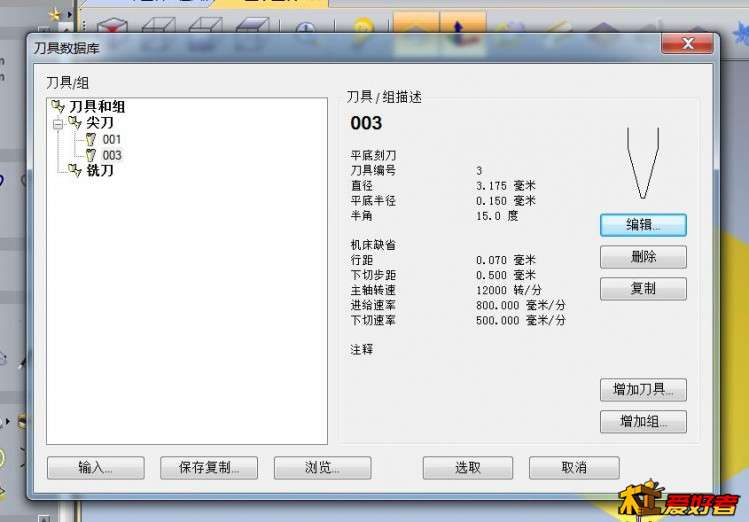

你看下我这个什么问题
' s5 A" a7 _) O# o* z) }9 C' e
+ r) q1 ^1 S- \
6 V# g* v! k  ^2 c- x/ j8 _0 _  g, ^

眼镜密码

jhqd1380 发表于 2016-6-25 21:33
6 }, ^) {! A( [下切速度看不到，给进速度是用1500mm/min的么？不算慢呀

先谢过了

JZSR

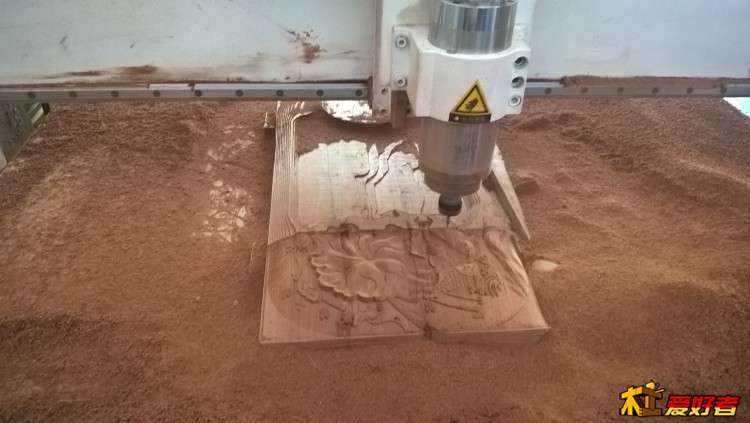

很明显，你的木头放的方向不对啊！
$ k! s; f! B- \1 i看要这样，刀路走向要和木头的纹路成夹角，你顺着木纹来，是铣不光的。

( |: M: \- G- l+ b6 l5 E: s- M3 W

Super169

jhqd1380 发表于 2016-6-25 21:10
试机器没有比肥皂好的东西，你检查下Z轴的消回差螺母，最好还是试下肥皂，走空刀不直观。从视频上看，你 ...

这几天都有点忙, 今天终於买到肥皂, 可以测试了.
  o% Q" k4 H8 h, M( P
3 z+ b6 l+ T* y由於买不到平面的, 只有曲面的, 先铣了一个平面才雕刻.
) P$ A+ r) ~; H+ i) S
6 G9 m' Z) ~0 v4 F! i9 [% |以下是雕刻过程的影片, 不知可否看出问题 (之前除了木块放置的方向问题外, 不知机械有没有问题).
1 Q* x4 Z' F+ T) ]. B: h
& H% Y9 i7 O4 m- z- G, |/ ~

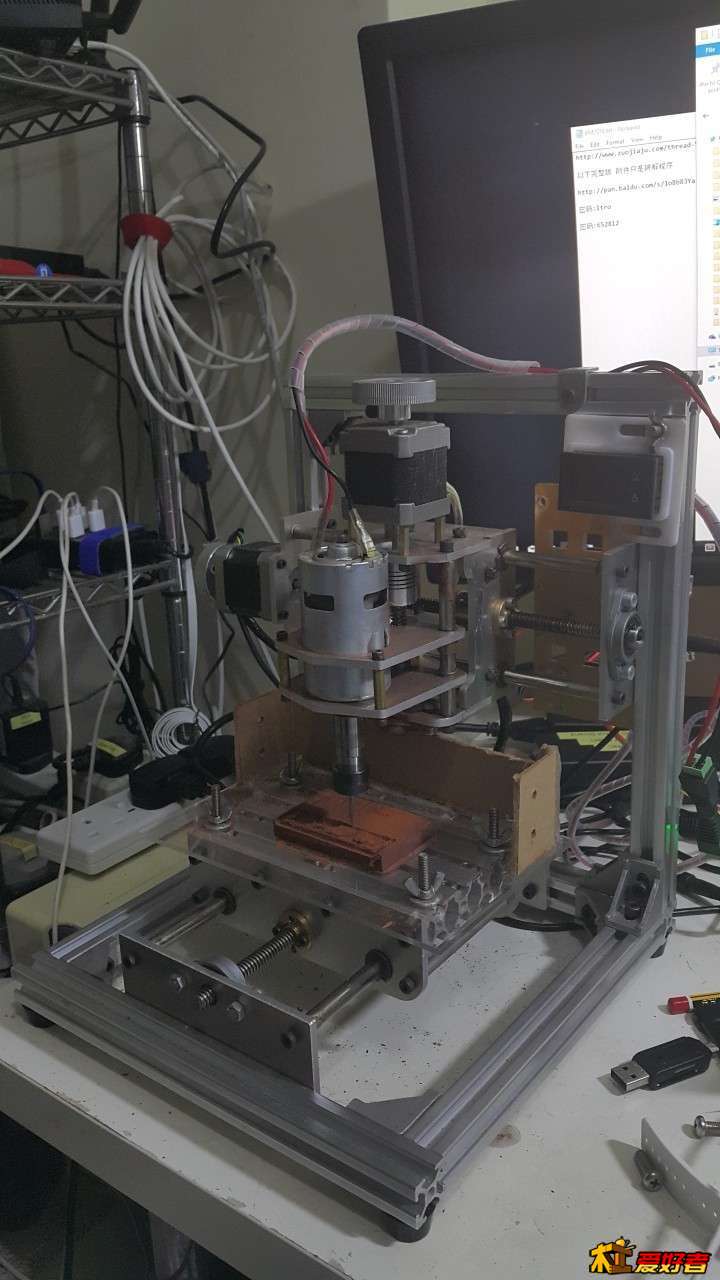

由於是玩具机, 还有多个小时才能完成.
  @7 G# O* n  W3 ?! H但可能因为南方比较潮湿, 而雕刻时温度高, 看到一些飞出来的肥皂碎, 好像会黏回去似的.
  ^4 n' D( ~4 ^/ M7 |恐怕雕刻完成时, 效果也不会好.
' z, c9 V3 r* s4 t

Super169

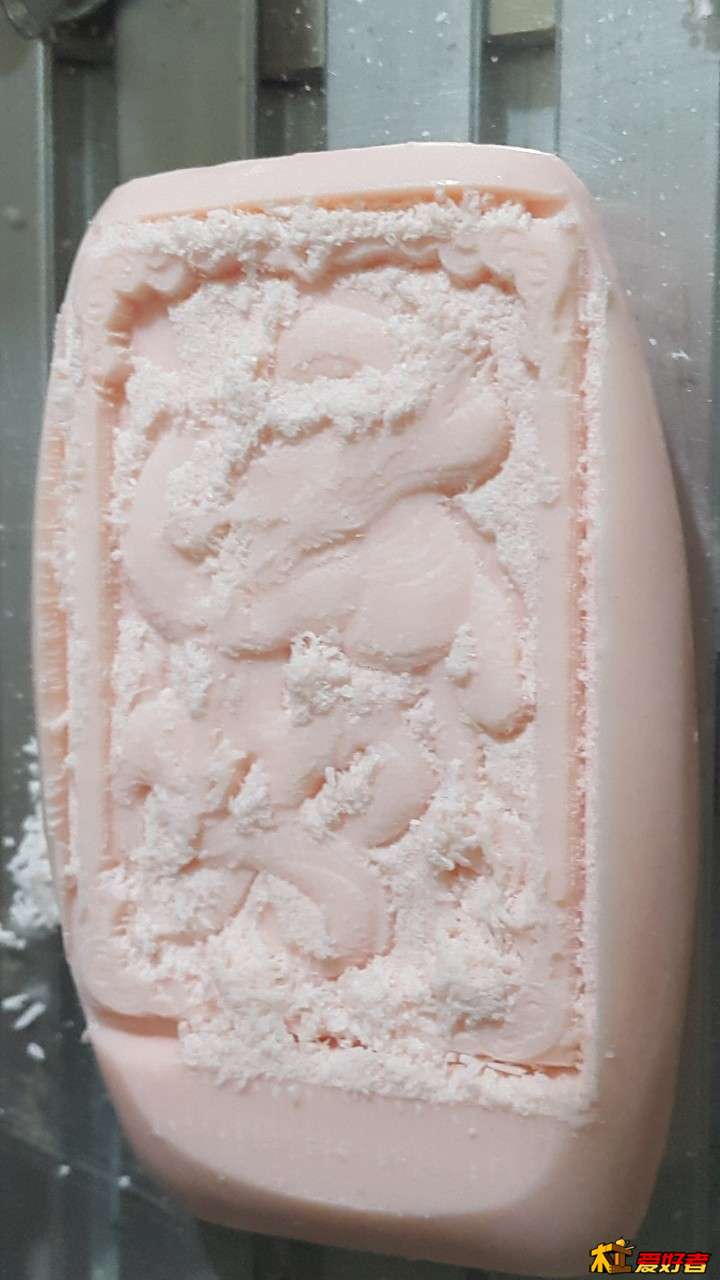

终於雕出来了, 用肥皂雕的结果, 就是造样了.
