我的DIY车床以开始

佛珠缘001 · 发表于 2015-4-11 21:52:42

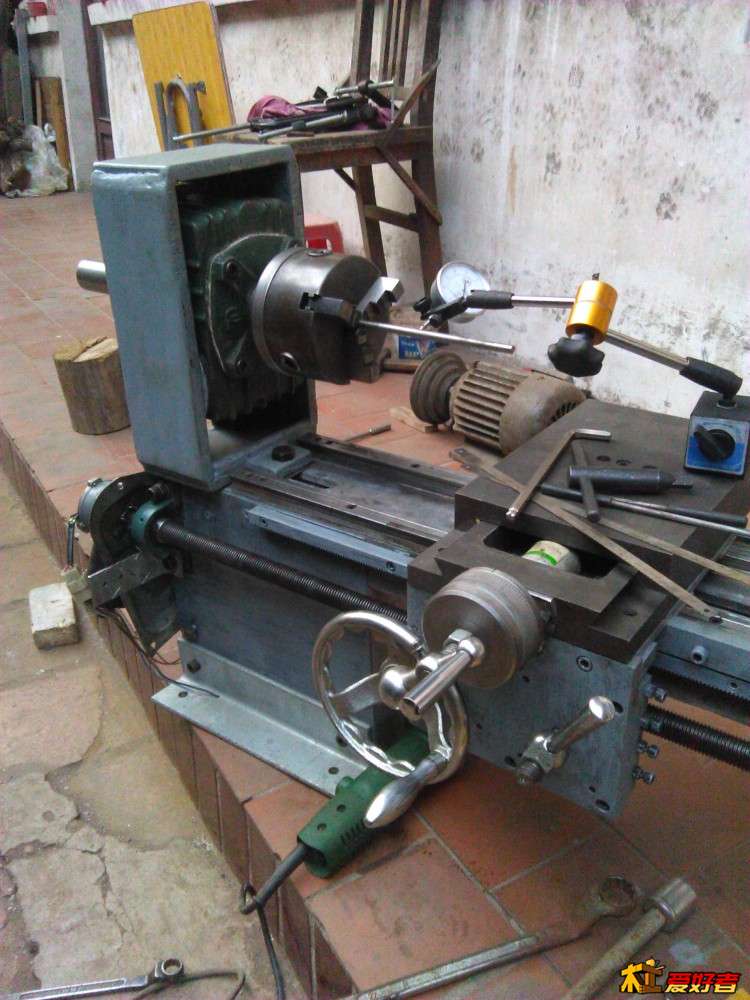

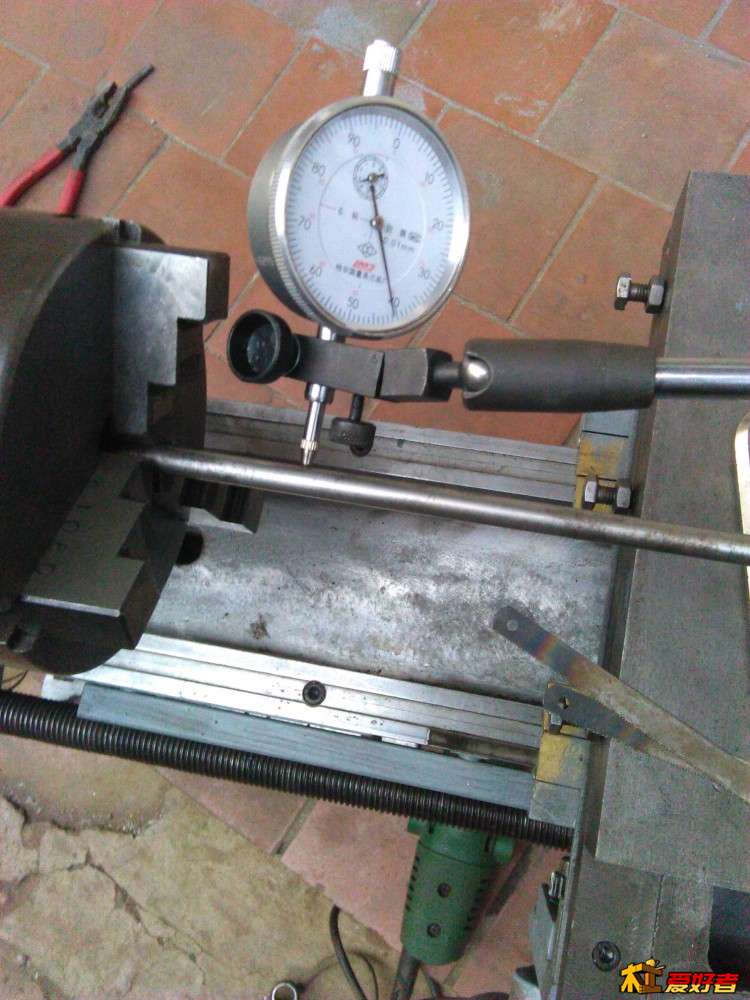

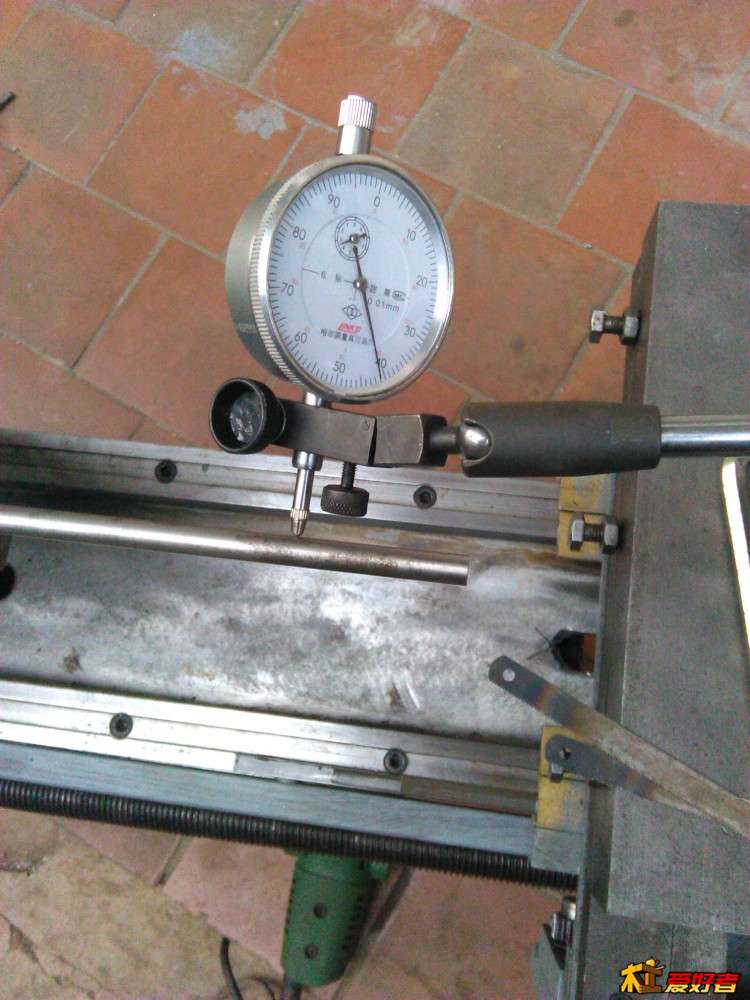

把床头调整好了，

佛珠缘001 · 发表于 2015-4-11 22:23:22

zsm999999 发表于 2015-4-11 02:08) }5 J" }: L ?! [6 J
等楼主试车！！

谢谢你的关注朋友。

热爱DYI · 发表于 2015-4-11 23:58:36

本帖最后由热爱DYI 于 2015-4-12 00:01 编辑

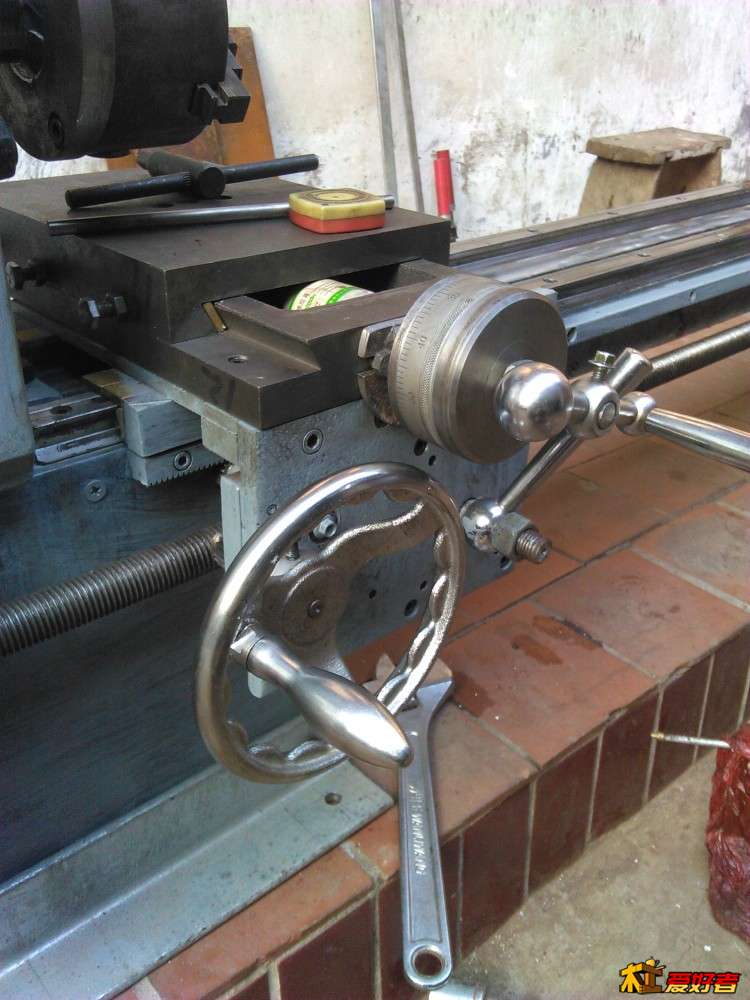

你怎么用反爪作正夹？反爪内里接触面没有精磨的，不能保证同心度，难道你的反爪与众不同？另外中拖板那几颗预紧螺丝怎么在前面的？就样会阻碍车制最大直径的物件。

佛珠缘001 · 发表于 2015-4-12 00:18:42

热爱DYI 发表于 2015-4-11 23:58 p( @# i3 M3 Z; K) g
你怎么用反爪作正夹？反爪内里接触面没有精磨的，不能保证同心度，难道你的反爪与众不同？另外中拖板那几颗 ...

谢谢大师你的指导，我收了个二手卡盘，正爪偏差太大。不能用了，反爪是新的，精度还行，我又买了一副新的正三爪，货还没到。中拖板是买的成品，预紧螺丝买的成品就是在左边，要反过来用，还的把丝杆孔改过来。暂时还没条件，等我把铣床D好后在改吧。

佛珠缘001 · 发表于 2015-4-12 00:29:16

热爱DYI 发表于 2015-4-11 23:58* R- Y2 V1 z4 M& Q! V
你怎么用反爪作正夹？反爪内里接触面没有精磨的，不能保证同心度，难道你的反爪与众不同？另外中拖板那几颗 ...

这个125的卡盘，以前可能是工业车床上大盘卡小盘用的，三个爪的位置没有上对，这付正爪废了。

彡弄梅花屮 · 发表于 2015-4-12 01:11:47

哇，好大的床啊

好想躺一躺！；楼主什么时候试车啊？

佛珠缘001 · 发表于 2015-4-12 15:36:27

彡弄梅花屮发表于 2015-4-12 01:11
1 ^( @; _6 u" N! b; l哇，好大的床啊好想躺一躺！；楼主什么时候试车啊？

谢谢你的关注朋友，快了，就剩下固定电机，和尾坐了。

总是闲不住 · 发表于 2015-4-13 00:44:06

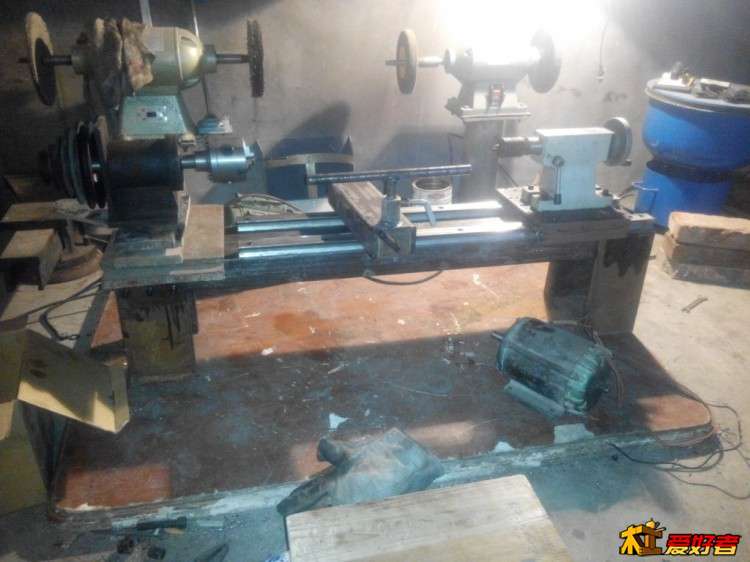

期待试车成品啊，木友我一直关注你呢。我的床才做到这程度不想进攻金工床了！

佛珠缘001 · 发表于 2015-4-13 20:21:09

总是闲不住发表于 2015-4-13 00:44$ ?/ H# R$ f8 e# F
期待试车成品啊，木友我一直关注你呢。我的床才做到这程度不想进攻金工床了！

谢谢你的关注朋友，我今天把电机固定好了，下一步就尾坐了。你应该坚持才是啊？

佛珠缘001 · 发表于 2015-4-13 20:37:24

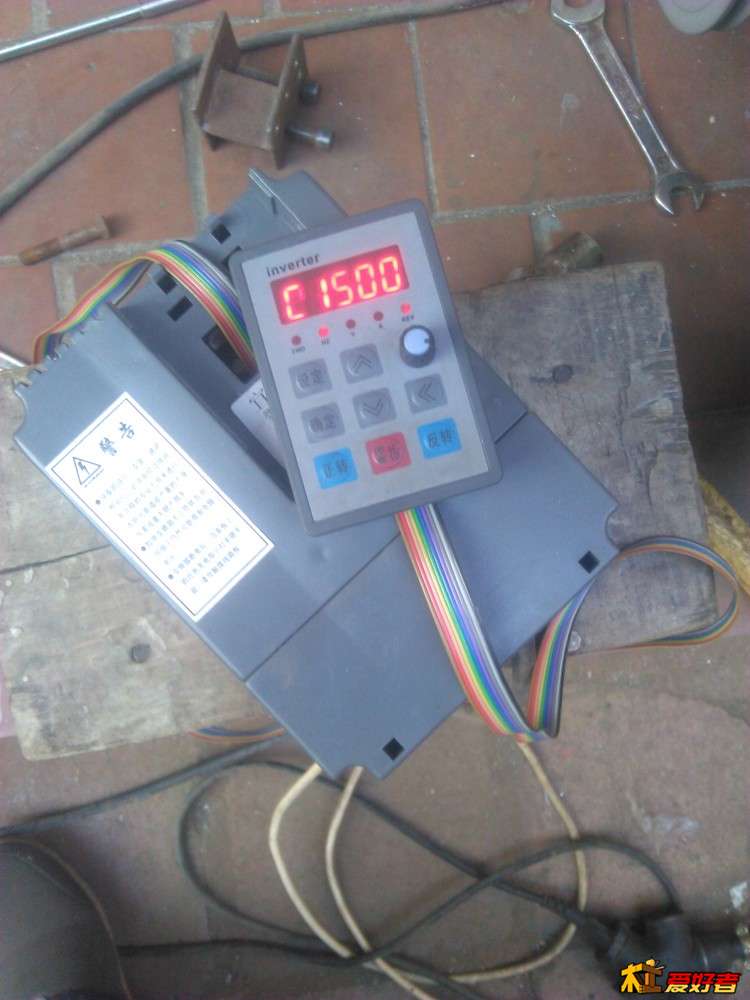

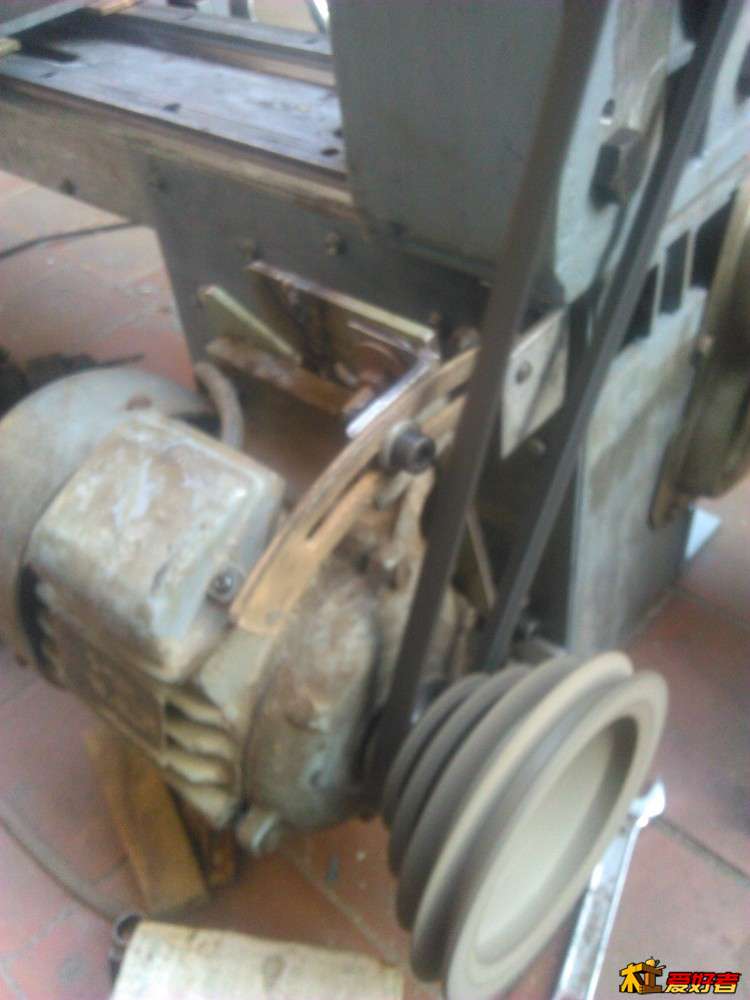

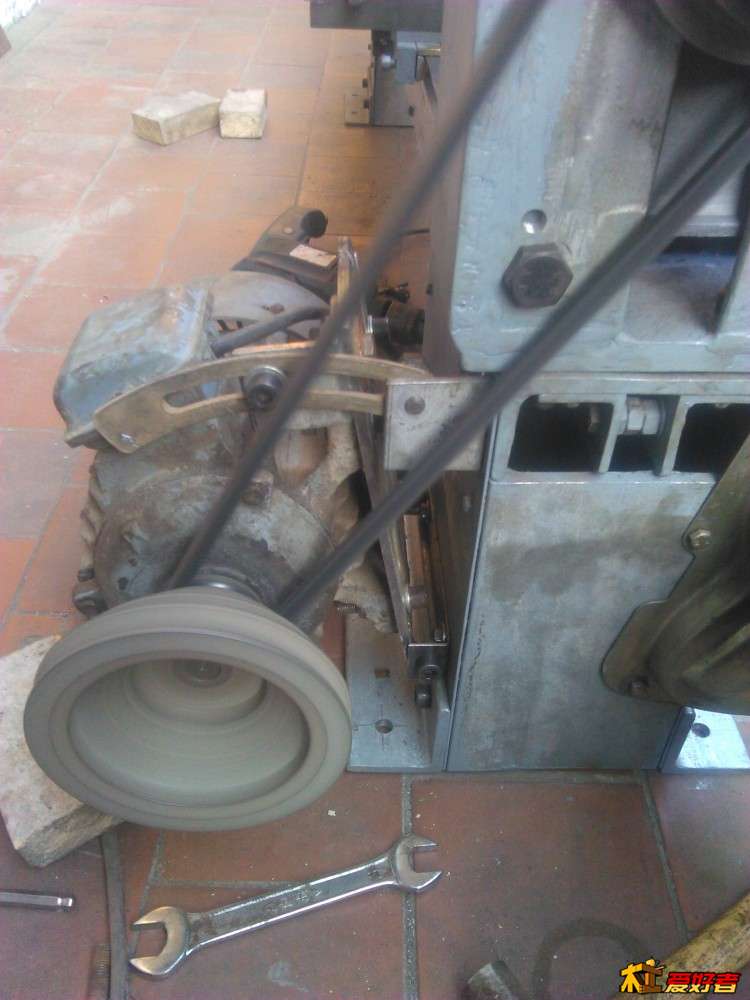

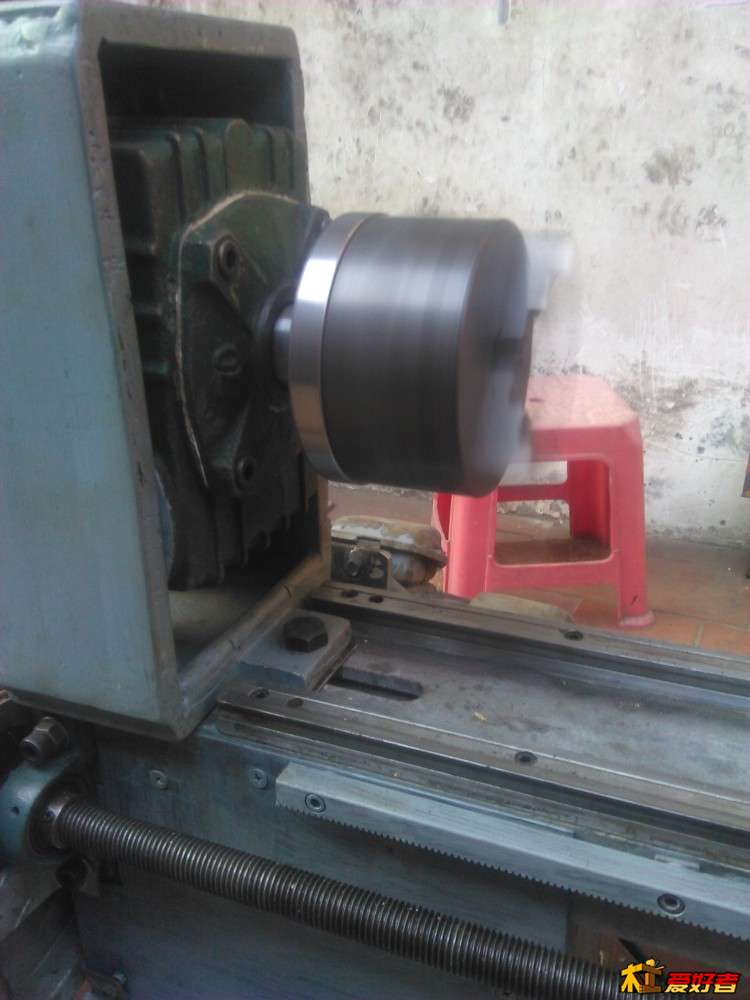

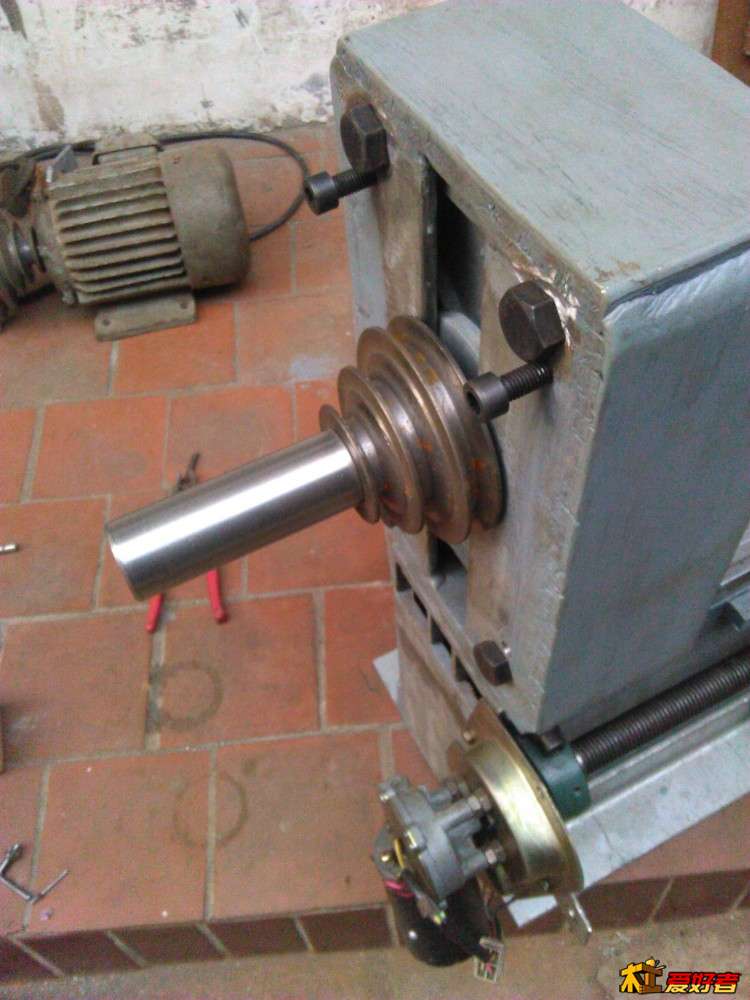

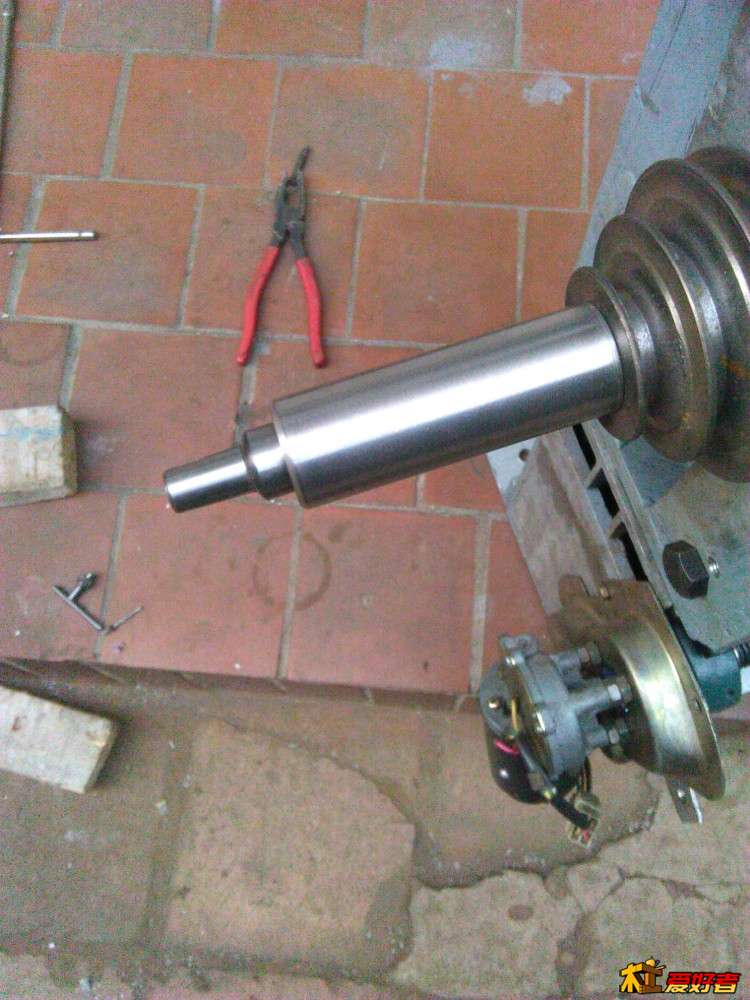

今天把电机固定架，调整架做好，把电机固定好了。主轴转起来了，金工卡盘经向跳动5丝。

总是闲不住 · 发表于 2015-4-14 10:15:12

佛珠缘001 发表于 2015-4-13 20:21( @& H) ~6 o1 e) v) b6 {; J' Y
谢谢你的关注朋友，我今天把电机固定好了，下一步就尾坐了。你应该坚持才是啊？

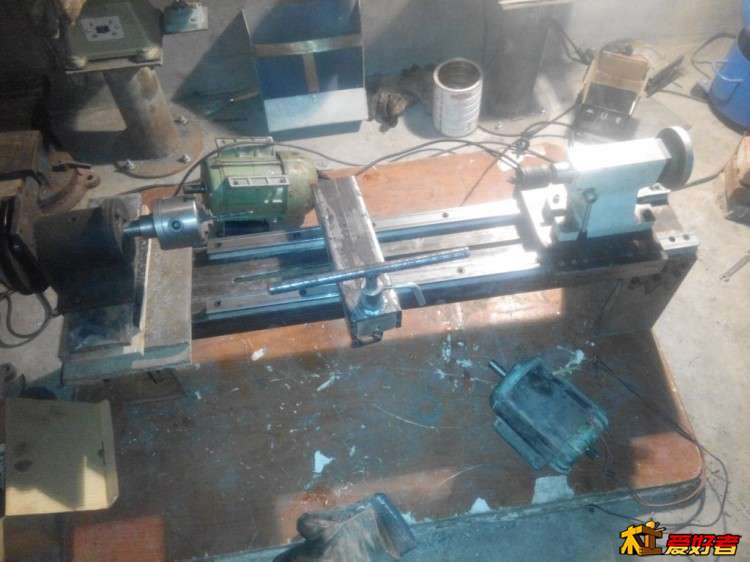

哎主要是现在一个人上班赚钱先搞到这里了回头手头宽裕了在升级把你电机部分上细节图我看看。我的大概试了下主轴跳动2丝法兰3-4丝就是法兰预留台阶朋友给搞小了！改减去0.01的朋友给直接搞了1毫米呵呵卡盘跳动20丝！

总是闲不住 · 发表于 2015-4-14 10:26:39

对了把你购买的铜棒多粗发来尺寸我一直拿不定主意我的导轨高度20mm打算做中托班还有铜板买多厚多宽？我是买圆形铜棒好还是六角的铜棒好还有一点在中间锯开铜棒也是个难题！？

总是闲不住 · 发表于 2015-4-14 11:20:02

还有一点没看懂你做大托班那个图右边为啥要预留那么长的铜条和钢板呢？是给尾坐预留的嘛？

彡弄梅花屮 · 发表于 2015-4-14 14:01:53

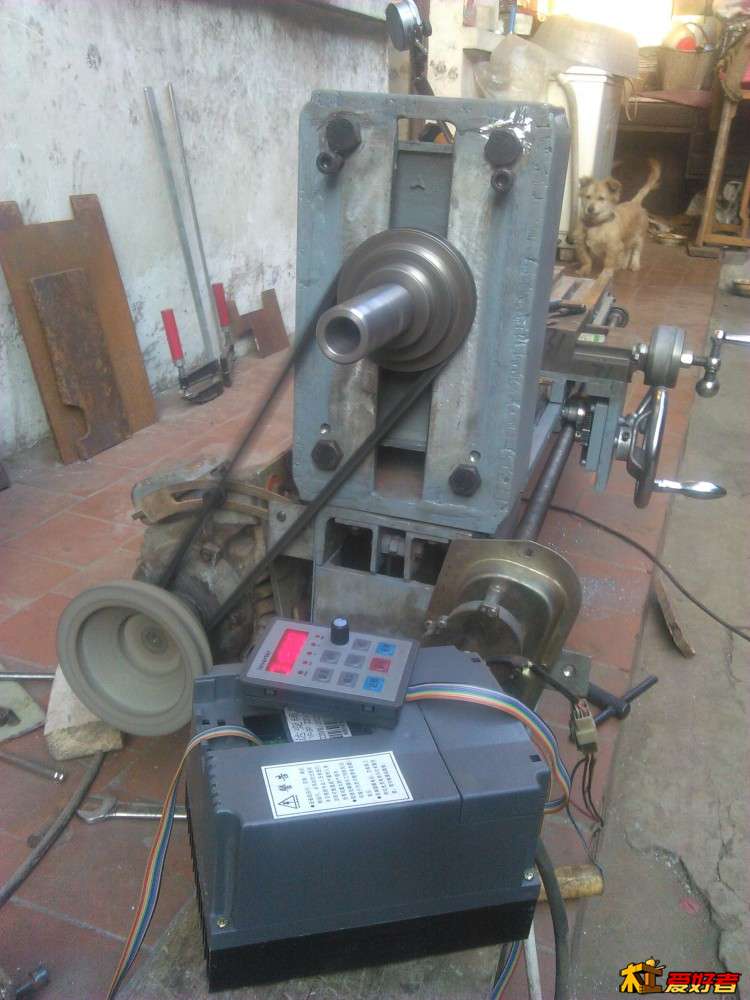

我们在看车床，你家的狗也在看——它只是看卡盘转动，好似有股扑上去的的冲动呢

佛珠缘001 · 发表于 2015-4-14 20:48:49

总是闲不住发表于 2015-4-14 10:26
8 ^; H/ j9 | Y' E" c; Y对了把你购买的铜棒多粗发来尺寸我一直拿不定主意我的导轨高度20mm打算做中托班还有铜板买多厚多宽？我是买 ...

你好朋友，用六角铜捧好，对角19MM的。我是用手锯锯开的，铜板厚5MM，宽25-30MM。
