我的DIY车床以开始

佛珠缘001

总是闲不住 发表于 2015-4-14 11:20
( t7 I8 |7 n7 h# N8 D还有一点没看懂你做大托班那个图右边为啥要预留那么长的铜条和钢板呢？是给尾坐预留的嘛？

! P! _. k$ F9 k( W+ O( v朋友谢谢你的关注。做大托板时右边延长了120MM，目的是不让大拖板出现偏摆，避免和尾坐干扰，尾坐我做的要走轨道内侧。
' s* N/ d  Y) {" c

佛珠缘001

彡弄梅花屮 发表于 2015-4-14 14:01
) u- `) f6 Q( X  M我们在看车床，你家的狗也在看——它只是看卡盘转动，好似有股扑上去的的冲动呢

7 j: l4 P8 t/ l3 d谢谢你的关注朋友，是啊我家的狗狗看到主人的车床转起来了，它也有点激动啊，哈哈；
* Y  G+ Q+ V/ H1 O" O* |: a4 G

总是闲不住

佛珠缘001 发表于 2015-4-14 20:48
你好朋友，用六角铜捧好，对角19MM的。我是用手锯锯开的，铜板厚5MM，宽25-30MM。

哎我的尾坐事先做好的！这个问题解决不聊了你的大拖板多宽的？你这样做的话尾坐将来走导轨内测调节尾坐托班松紧是个问题呀？

佛珠缘001

总是闲不住 发表于 2015-4-14 21:34
哎我的尾坐事先做好的！这个问题解决不聊了你的大拖板多宽的？你这样做的话尾坐将来走导轨内测调节尾坐托 ...

尾坐走轨道内测，调节尾坐滑道预紧的滑道那边要长出一部分，才能做调整螺丝，比走外测要复杂的多。朋友你现做好尾坐，那你的床头在固定调整的时侯那就复杂多了，一般是现做好床头固定调试好后，才能决定尾坐的高度，最后再调整尾坐和主轴的同心。本来在调整主轴的过程中，调整床头就比较复杂，就和轨道的平行，中心的垂直，就够费时的，象你这样还的和尾坐的高度一致，有点难度啊。

总是闲不住

佛珠缘001 发表于 2015-4-14 22:50
: b( D3 p5 L- H: r( j$ E尾坐走轨道内测，调节尾坐滑道预紧的滑道那边要长出一部分，才能做调整螺丝，比走外测要复杂的多。朋友你 ...

& R6 Q" w3 \6 i# R6 ~+ k( e, ?哎你说的太对了今天下班调节了四个小时也没搞好急死了可是就是让我先装好撞头在装尾坐我也一样发愁！

总是闲不住

总是闲不住 发表于 2015-4-15 00:18
哎你说的太对了今天下班调节了四个小时也没搞好急死了可是就是让我先装好撞头在装尾坐我也一样发愁！

1 d/ ]! Q3 H8 C9 Q钢锯锯铜棒容易吗？

总是闲不住

能否用铝棒铝板代替铜板？

佛珠缘001

总是闲不住 发表于 2015-4-15 00:23
能否用铝棒铝板代替铜板？

4 y. W: o" `( k# |用铜捧和铜板的目的是滑动和耐磨，用铝棒铝板代替不了。

佛珠缘001

总是闲不住 发表于 2015-4-15 00:22
9 X( n8 Z+ Y) A" S钢锯锯铜棒容易吗？

不是太容易啊。

佛珠缘001

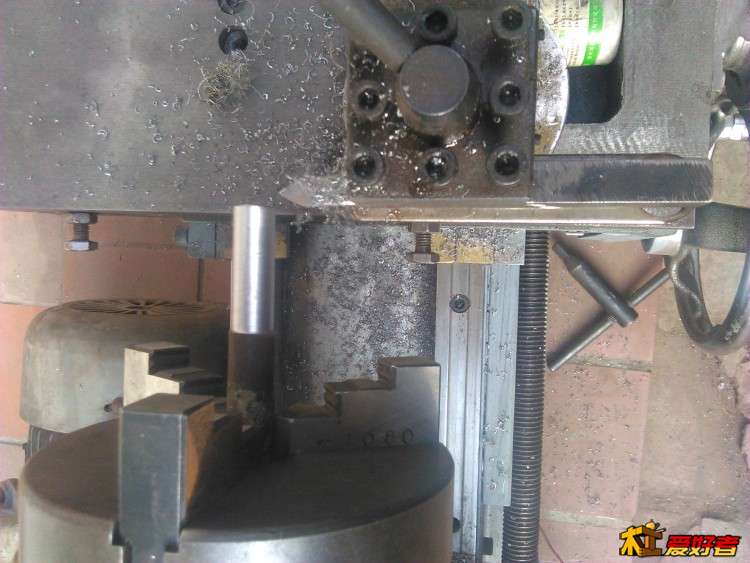

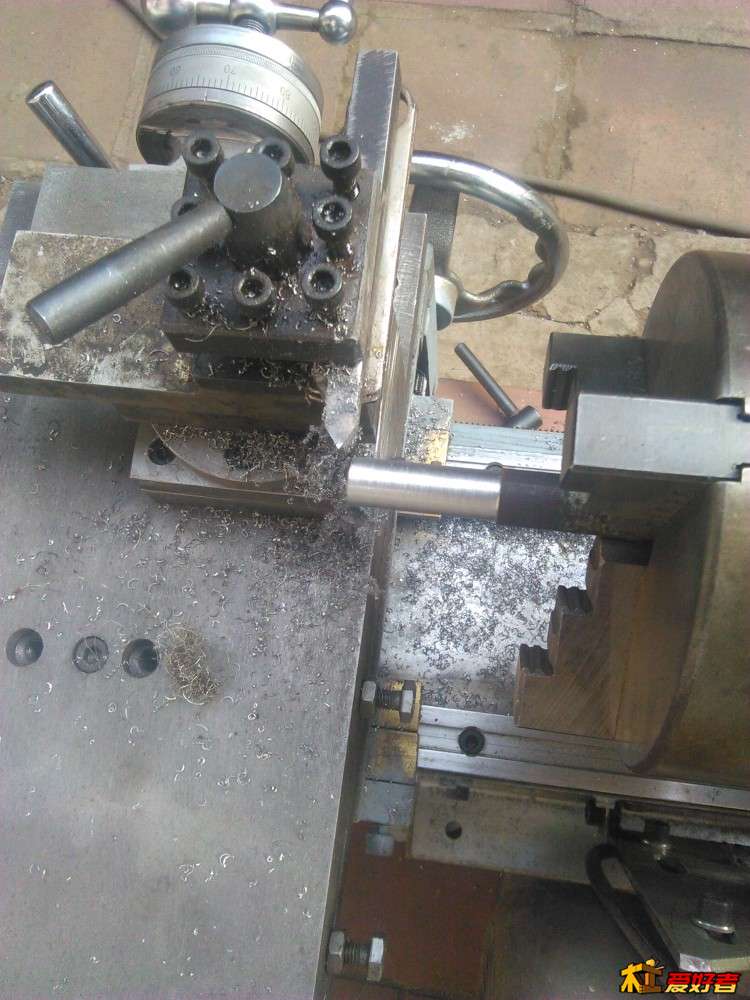

今天把刀架固定好侯，第一刀现试车了一根铁捧，没敢用自动走刀，还算顺畅。

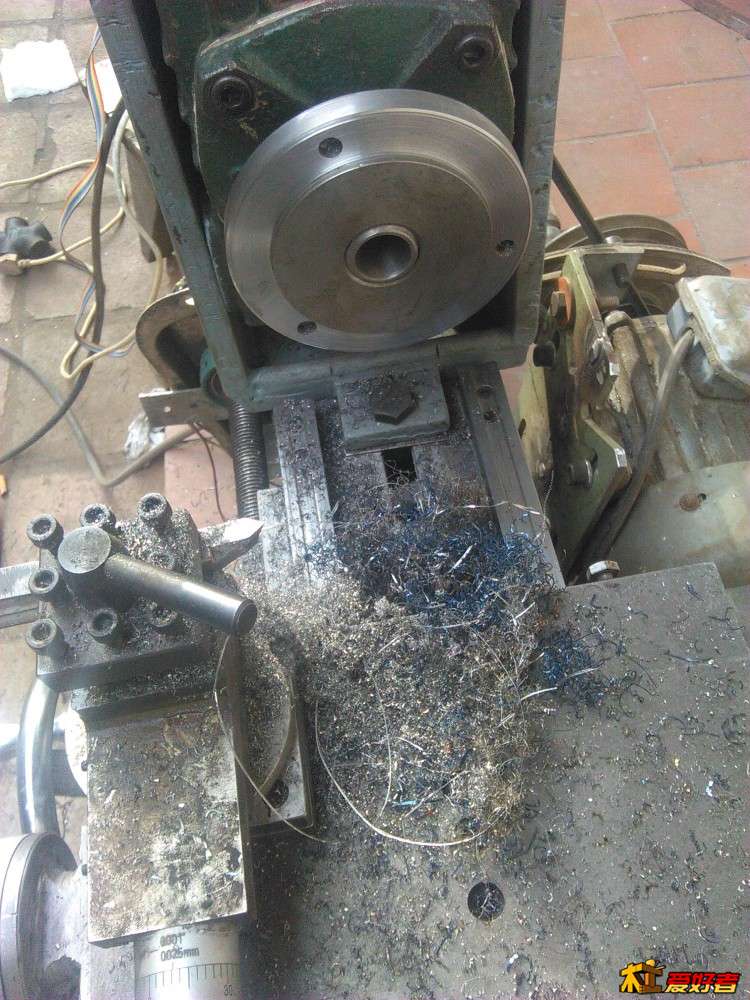

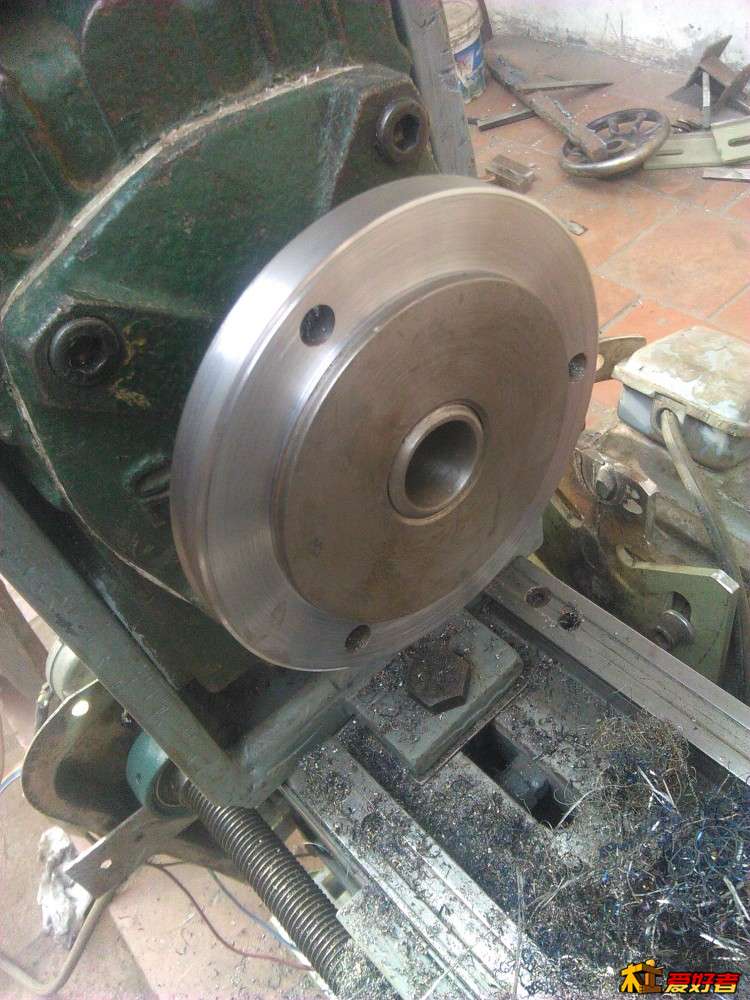

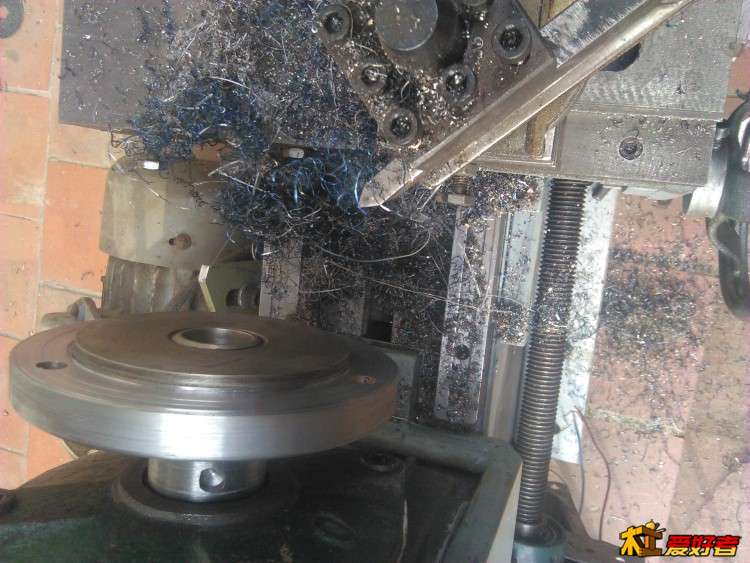

7 [& {0 u+ |! f7 u1 r3 G" O" A第二刀把卡盘卸下，把法兰自车了一刀，卡盘的误差得到3丝，

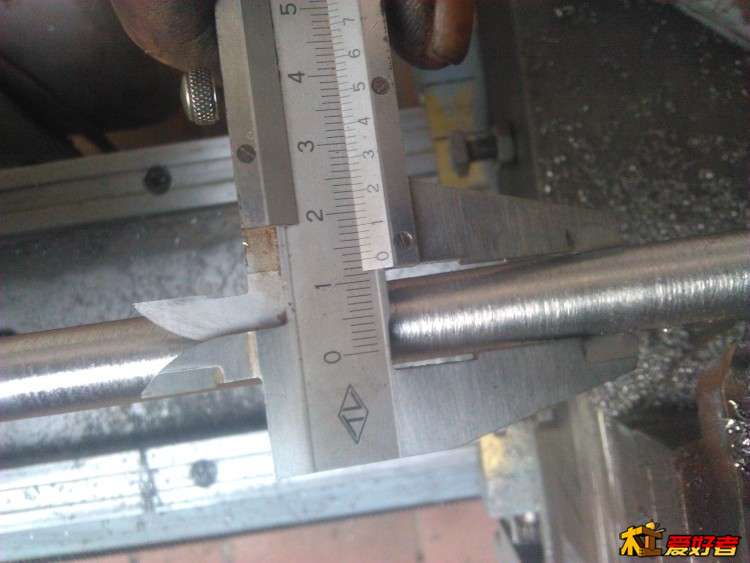

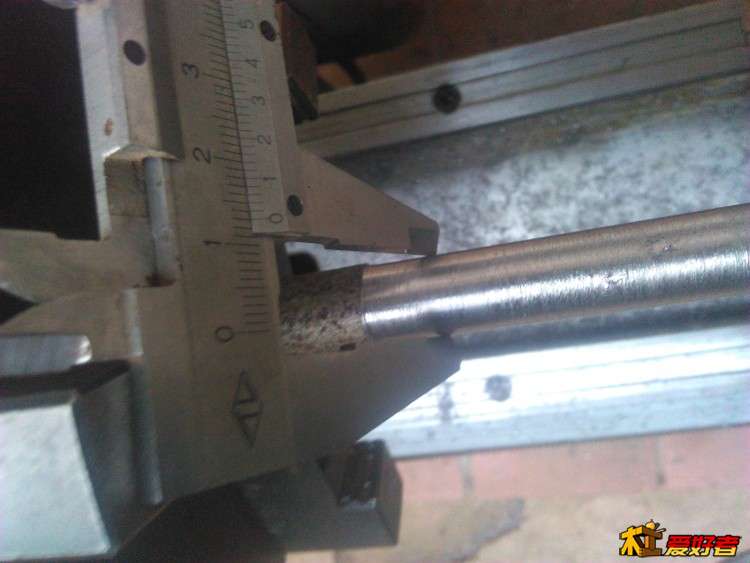

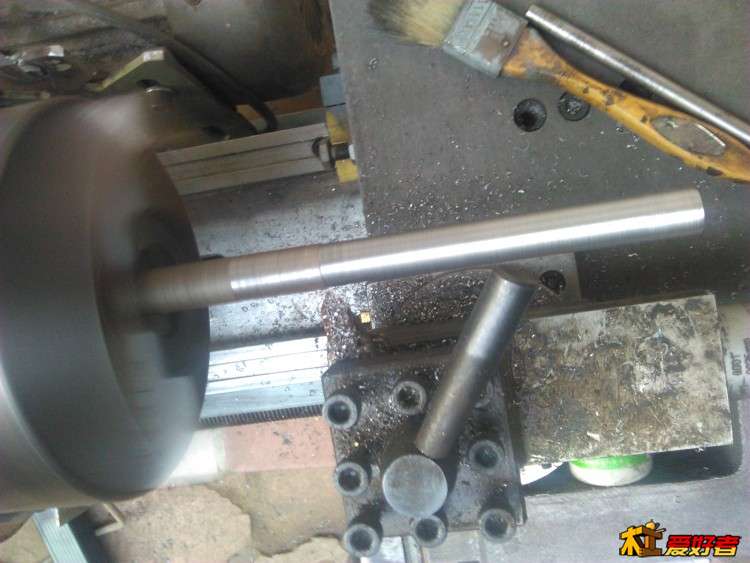

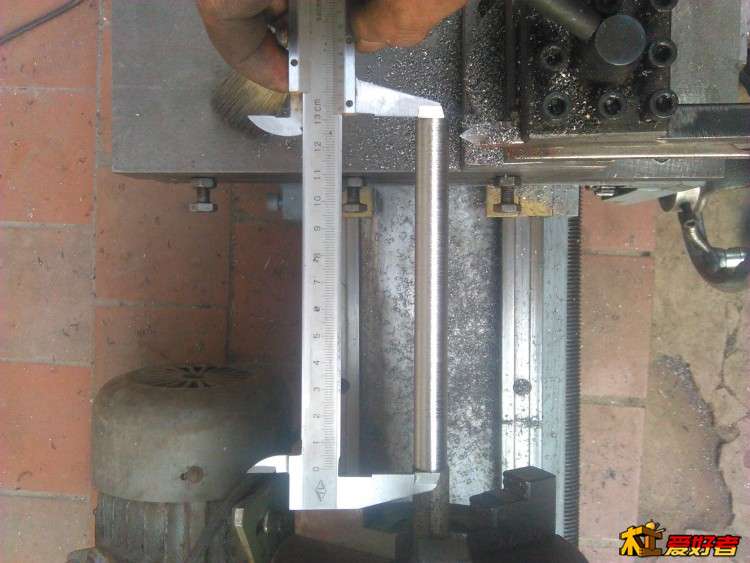

) _3 H7 o0 [9 ^* Y: \0 N' Y第三刀车了一根130MM的铁捧，没有出现大小头现象。
$ [; q, P7 W9 g3 A% w
5 ], J/ \0 [* e9 J0 a4 {' u1 E

g_zhem

真不容易啊，恭喜你，替你开心

佛珠缘001

g_zhem 发表于 2015-4-16 00:29
) h, Q9 {1 Z# ]; `! P真不容易啊，恭喜你，替你开心

; T" n) c9 G  f7 j谢谢你的关注朋友，

热爱DYI

佛珠缘001 发表于 2015-4-15 20:30
今天把刀架固定好侯，第一刀现试车了一根铁捧，没敢用自动走刀，还算顺畅。
第二刀把卡盘卸下，把法兰自车 ...

& \. r0 E1 I( x& a$ k用这种卡尺测量是不准确的！几十元一把外圆千分卡尺才准确（我买的是35元），做床这几十元是省不了的。
: ?7 ]; D4 {5 L$ B# e0 K

彡弄梅花屮

想不你的大车这么快就能使用了  羡慕哦

佛珠缘001

彡弄梅花屮 发表于 2015-4-17 02:00
- s5 r/ _7 _, c+ b5 J4 \想不你的大车这么快就能使用了  羡慕哦

! h2 r$ [* Y# m1 L& J& i谢谢，还没做好尾坐，和电控箱，上漆。
