我的DIY车床以开始

佛珠缘001 · 发表于 2015-4-4 20:46:55

情。莫离发表于 2015-4-4 16:45 Z8 Y, H! I1 ]8 I
请问大师您的中托板在哪家买的，还有那个手轮，刻度盘什么的，看着做工不错，还有大托板的手轮是多大的，三 ...

朋友你好，谢谢你的关注，大师不敢当，共同探讨吗。我的中托板是在，

手轮是这家的http://item.taobao.com/item.htm?spm=2013.1.0.0.3r0zoz&id=36494658000直经130MM.

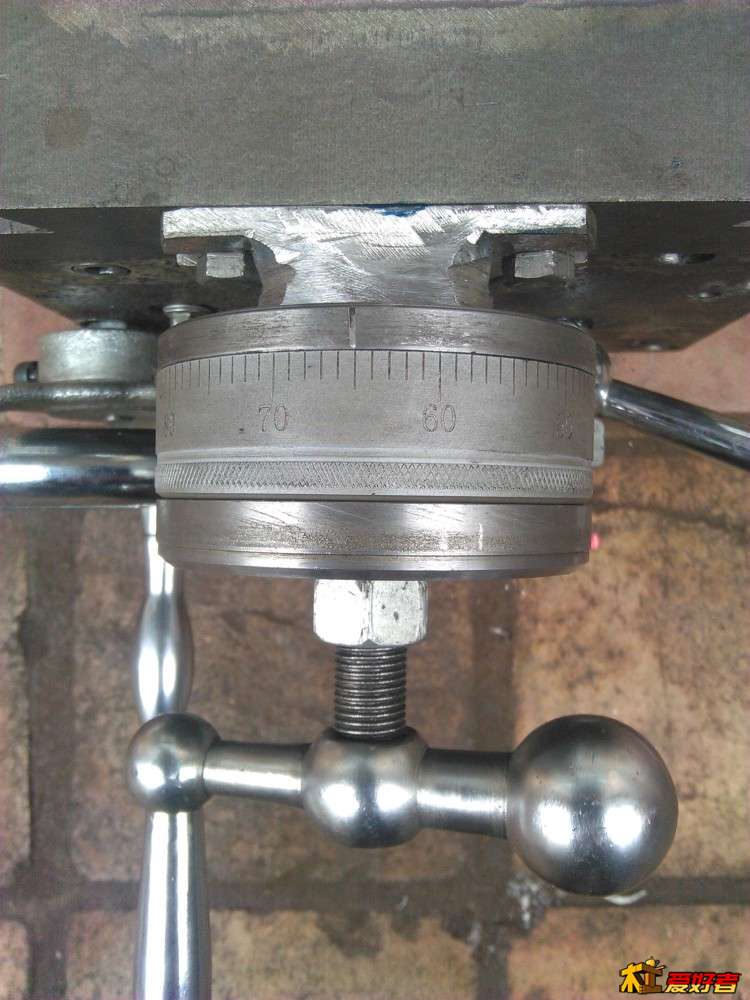

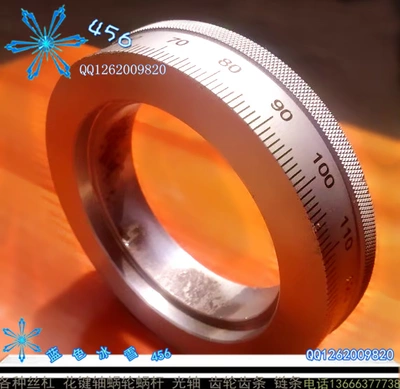

刻度盘是http://gd4.alicdn.com/bao/uploaded/i4/18327019428869833/T1.YE3XjlfXXXXXXXX_!!0-item_pic.jpg_400x400.jpg_.webp尺寸是直经80MM,
单柄对重手柄球头手柄12*40http://zm139169.taobao.com/?spm=2013.1.1000126.3.AVBeeV

佛珠缘001 · 发表于 2015-4-4 20:49:04

彡弄梅花屮发表于 2015-4-4 01:27
f& ?. Q0 P% u: u# f& s; v8 z继续来关注！学习到不少东西！

谢谢朋友你的关注，

佛珠缘001 · 发表于 2015-4-4 21:02:19

天高云淡天高发表于 2015-4-4 01:36+ m! b W( g2 w% `" q
太长了这种槽钢的结构很难保证平直性，灌完水泥再有点应力的作用，稍微拧吧点就完l

我用的是一种特殊的槽刚，宽140MM*60MM的，厚是9MM,在没有做龙骨的时侯长1500MM的重量40公斤。做了龙骨，灌水泥的时侯在50*50的角铁两边加了两根18MM的螺纹钢。我个人感觉刚性应该没问题。

佛珠缘001 · 发表于 2015-4-4 21:13:12

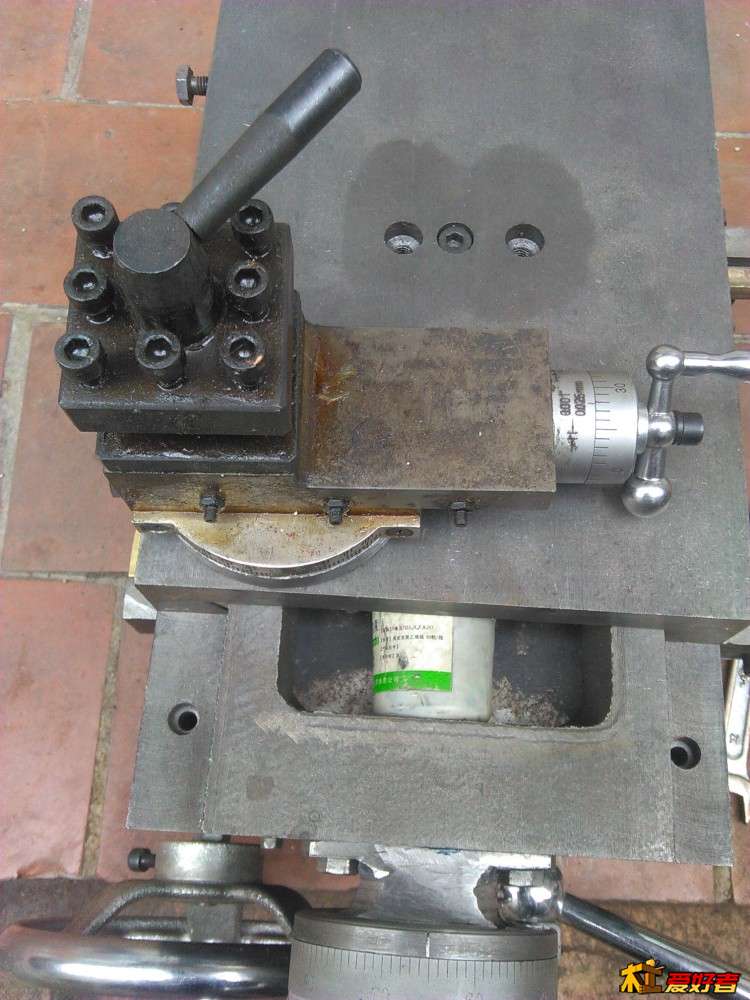

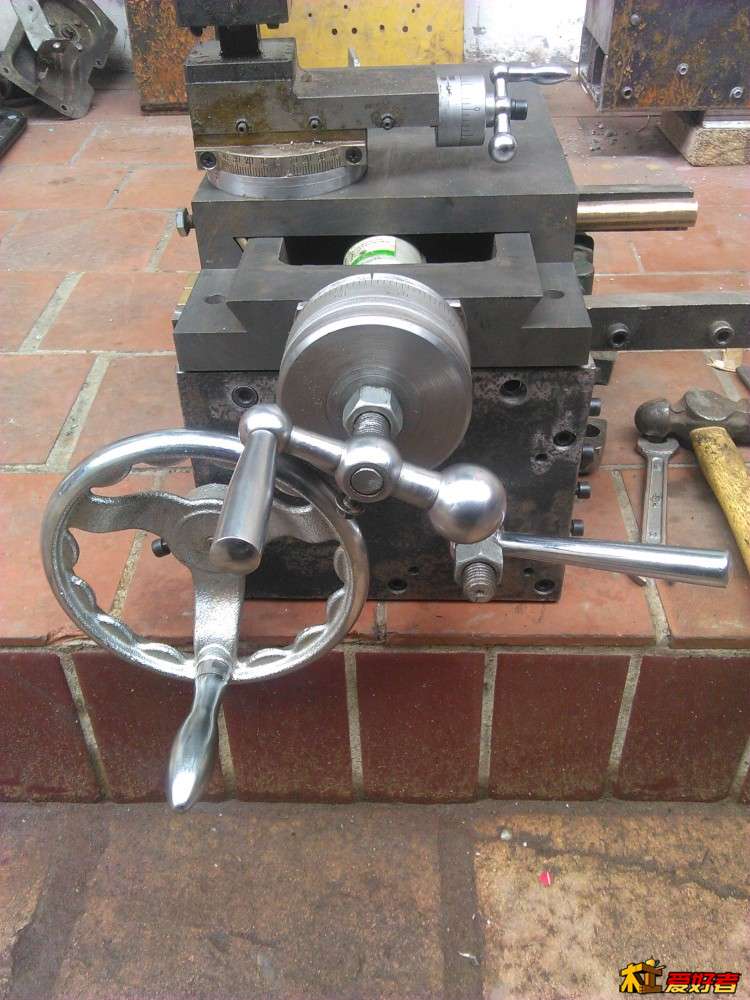

这是中拖板的总成。

情。莫离 · 发表于 2015-4-5 06:33:06

我感觉中托板做的太大了，车木头尾端会有一部分车不到的，除非尾座的套筒出来很多

佛珠缘001 · 发表于 2015-4-5 20:52:30

情。莫离发表于 2015-4-5 06:33; w* z& ]1 m) }& b3 H+ R
我感觉中托板做的太大了，车木头尾端会有一部分车不到的，除非尾座的套筒出来很多

谢谢你的关注朋友，是的你说的没错，我的尾座有效行程是100MM,加上顶尖共1400MM.

热爱DYI · 发表于 2015-4-6 00:55:31

佛珠缘001 发表于 2015-4-4 21:13
5 f. f+ s5 t6 {4 u' m+ j1 A; ]! D这是中拖板的总成。

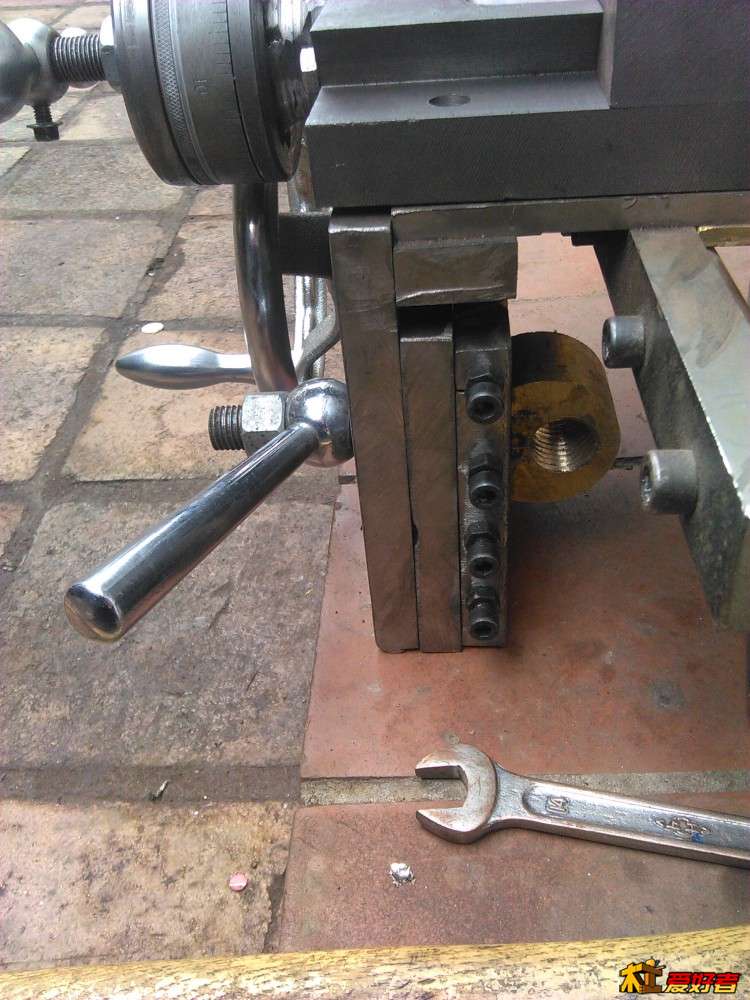

中拖板上那几个固定丝杆螺母的螺丝安装反了！三颗螺丝排列应该与丝杆平行方向，现在是垂直排列容易松动，而且无法调节丝杆与拖板滑道平行，也无法调整消回差。

佛珠缘001 · 发表于 2015-4-6 22:49:53

热爱DYI 发表于 2015-4-6 00:55
4 {$ ^& G' {8 H N. J2 u* x中拖板上那几个固定丝杆螺母的螺丝安装反了！三颗螺丝排列应该与丝杆平行方向，现在是垂直排列容易松动， ...

谢谢大师你的点评，是的中拖板上那几个固定丝杆螺母的螺丝安装反了，因为自己没有条件做燕尾，就网购了一套燕尾滑板。它本出厂就是那样，我本想把它改一下，螺丝杆的螺距也有点大，直经是22MM*4MM的。想改成14MM*2MM的，去了外加工的车工师傅那，他当时没有梯形螺纹车刀，没能改成。所以就这样现用着，以后再改。

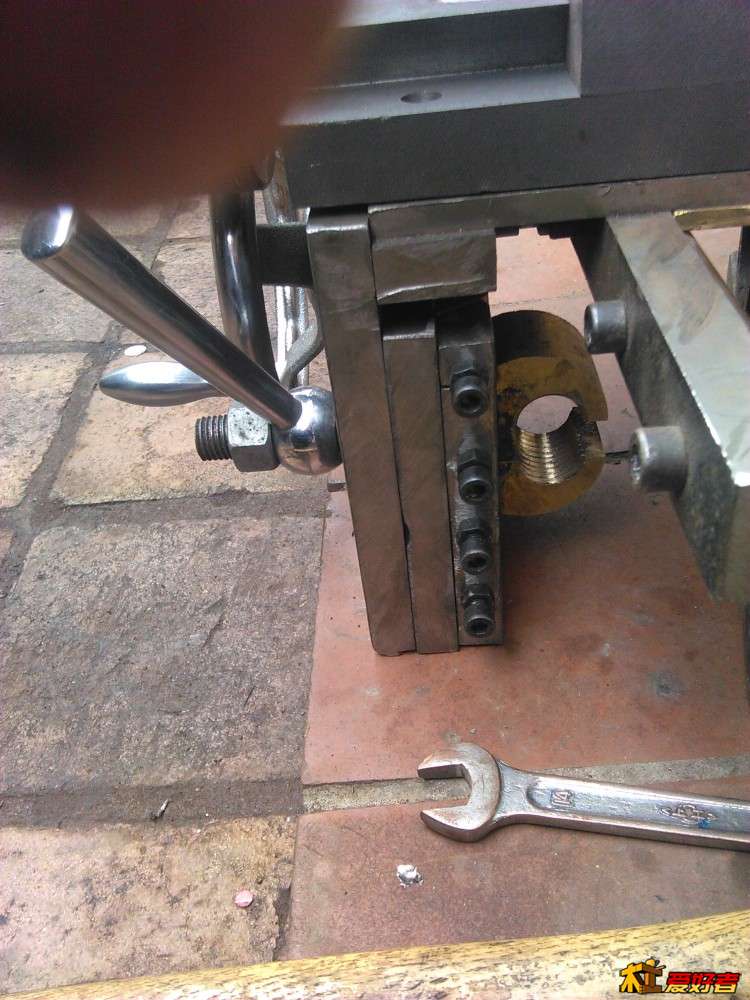

原来就是这个样子、

ccaq · 发表于 2015-4-7 08:03:24

佛珠缘001 发表于 2015-3-28 20:53
# K* d; a3 \' X- i木友你好，我以加你QQ，齿轮和齿条是淘宝上拍的，模数1.大齿轮59齿，两个小齿轮19齿，

请问楼主,齿轮上用的那两个轴是哪买的？谢谢！

佛珠缘001 · 发表于 2015-4-7 18:43:02

ccaq 发表于 2015-4-7 08:034 Y$ }- C k" u# b, D: E! H
请问楼主,齿轮上用的那两个轴是哪买的？谢谢！

你好朋友，齿轮上用的那两个轴要根据自己需要的尺寸加工的，

诚信立足 · 发表于 2015-4-7 22:31:01

佛珠缘001 发表于 2015-4-7 18:434 Y4 h- {9 X( V7 T( ]" E4 g, T6 n( V
你好朋友，齿轮上用的那两个轴要根据自己需要的尺寸加工的，

齿条齿轮花了多少钱；我买了1米没用

佛珠缘001 · 发表于 2015-4-7 22:34:22

诚信立足发表于 2015-4-7 22:31
4 ^/ i. e+ z1 t* ?2 p& i. K/ s1 B齿条齿轮花了多少钱；我买了1米没用

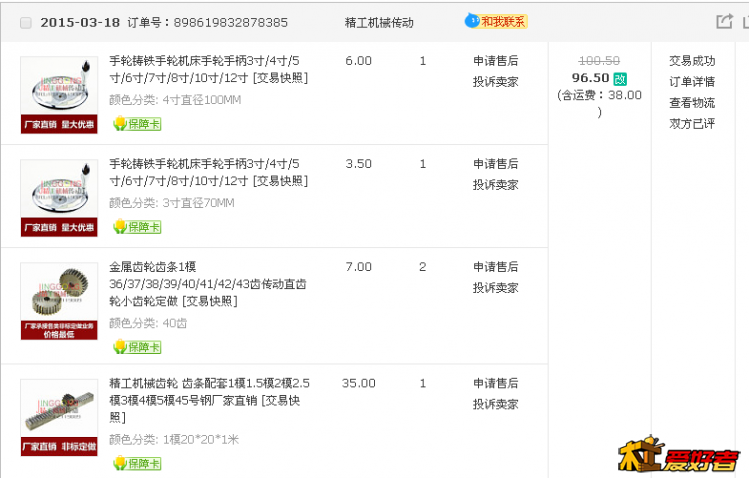

齿条齿轮花了多少钱，一共用了60元。

诚信立足 · 发表于 2015-4-7 22:40:26

佛珠缘001 发表于 2015-4-7 22:343 Q) \7 u, r% V1 P+ M* _
齿条齿轮花了多少钱，一共用了60元。

我花了96；

佛珠缘001 · 发表于 2015-4-7 22:42:48

诚信立足发表于 2015-4-7 22:40
o% b% u* J; H' G. L6 U我花了96；

不是一家的货啊。

诚信立足 · 发表于 2015-4-7 22:43:45

佛珠缘001 发表于 2015-4-7 22:425 m& \/ u8 o1 q) z# S4 d% }$ r+ w- ]
不是一家的货啊。

我没用；车也不做了
