我的DIY车床以开始

佛珠缘001 · 发表于 2015-2-16 23:44:01

   车床数据；床身总长；1615MM.
                  轨道长；  1500MM.
                  床头箱长；115MM.
                  轨道至主轴中心高；165mm.
                  大拖板至主轴中心高；110MM.
                  尾坐底长；140MM.莫氏3顶尖。
                  大拖板长；330MM，宽190MM.行程160MM.
                  最大加工长度；1000MM.
                  皮带轮；三级塔轮变速。
                  主轴直经；35MM,通孔20MM,莫氏3锥孔。33MM螺扣。
                  主轴电动机；三相电，功率0.6千瓦，用1.5千瓦的变频器带动（变频器是单相电220V，变三相电220V,电动机的接法由原来的星形接法改为三角接法，还可以实现调速，）

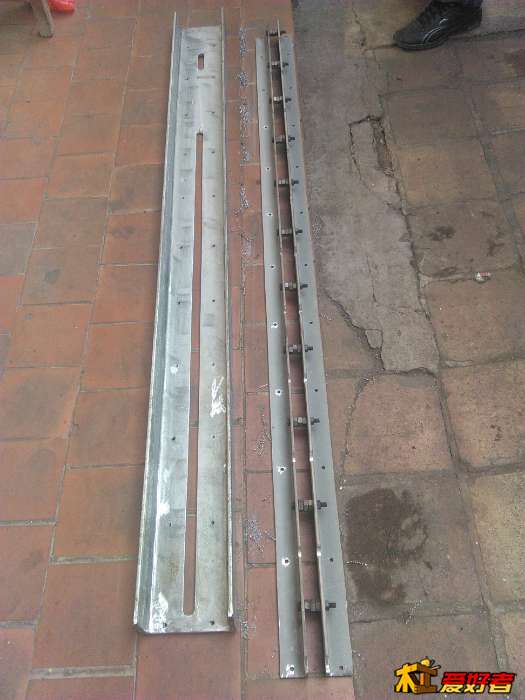

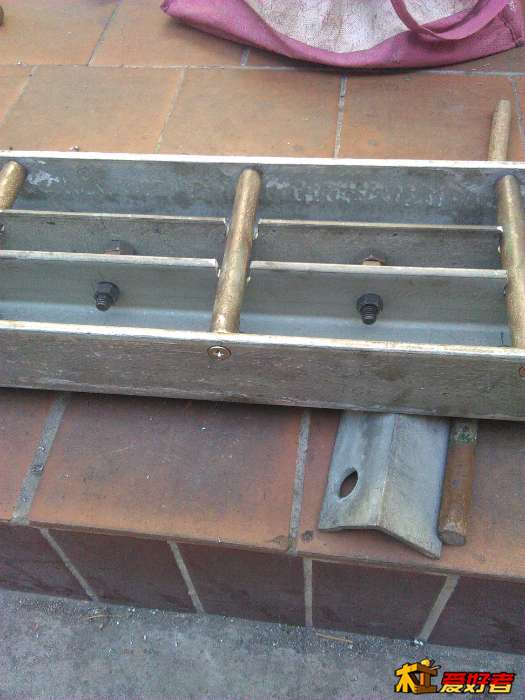

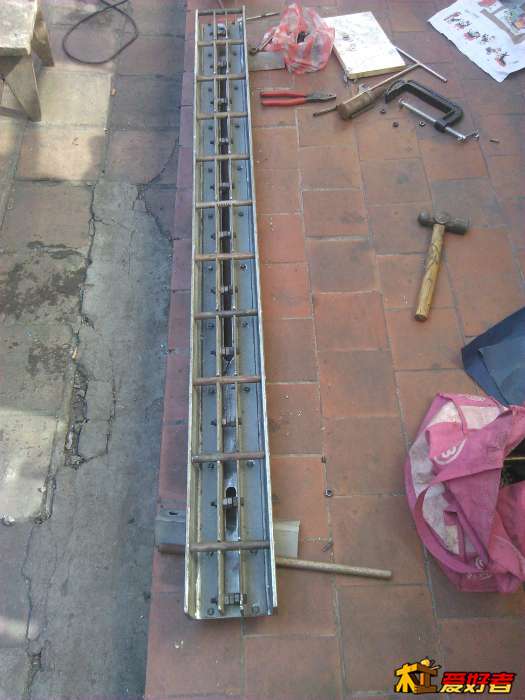

         这是两天功夫做的床身；

CNG5 · 发表于 2015-2-16 23:47:45

做的不错

佛珠缘001 · 发表于 2015-2-16 23:54:33

还有就是槽刚用的是140MM的,床身的做法是效仿热爱DIY大师的,在热爱DIY大师的帖子里面学到了好多技术方面的东西,在这我要向热爱DIY大师说一声感谢你了.

旋木头 · 发表于 2015-2-16 23:56:32

可以呀，我一直看别人做的有点小，你的是最大的，继续努力，顶你一个

佛珠缘001 · 发表于 2015-2-17 00:02:02

旋木头发表于 2015-2-16 23:56
可以呀，我一直看别人做的有点小，你的是最大的，继续努力，顶你一个

谢谢你的支持，明天继续。

旋木头 · 发表于 2015-2-17 00:05:55

好的，搞完把数据给我，我自己也想搞一个，现在我有金工床，想搞一台自己的木工床，加油

佛珠缘001 · 发表于 2015-2-17 00:36:42

旋木头发表于 2015-2-17 00:05
好的，搞完把数据给我，我自己也想搞一个，现在我有金工床，想搞一台自己的木工床，加油

好的，谢谢

战场归来 · 发表于 2015-2-17 00:52:57

这么长的床身，槽钢显得有点苗条了。

热爱DYI · 发表于 2015-2-17 00:53:32

这床身灌了水泥以后就非常坚固了。

闹中求静 · 发表于 2015-2-17 01:26:01

题目有错别字

mdj1973 · 发表于 2015-2-17 05:52:51

早停手会节省好多时间，当然也省下些钱

76808c7e69a8358 · 发表于 2015-2-17 07:26:54

我也妈想做车啊！就是不知怎么下手

虔楠 · 发表于 2015-2-17 08:42:11

这么长的车身，观望中、、、

回归大地 · 发表于 2015-2-17 09:49:48

谢谢，值得收藏！再多点数据，上制作图

Loopwood · 发表于 2015-2-17 10:24:15

太长了吧，找平不容易
