我的DIY车床以开始

aooooo · 发表于 2015-3-4 08:04:22

强！。。。。。。。。。。。。。。

红尘一笑 · 发表于 2015-3-4 09:59:56

床脚是焊的吗，看着怎么像铁板用螺丝把的呢?做的真利整，大概床形马上出来啦，但这么大的床转动起来车木头是不是床身自重怕不够，抖动历害呀。

佛珠缘001 · 发表于 2015-3-4 21:48:59

热爱DYI 发表于 2015-3-4 01:18
7 H" S+ p$ T* N. z7 L( l% \; M自己做床，只有做较大的床才有性价比（当然不能追求功能完美），但是很多家庭条件所限不能容纳大床。

谢谢大师的支持，是的自己做床，不一定要追求功能完美，但是能适合自己的需求就行，也算是一种乐趣。

佛珠缘001 · 发表于 2015-3-4 21:58:58

红尘一笑发表于 2015-3-4 09:59# m# E6 r; x/ |, f! ~
床脚是焊的吗，看着怎么像铁板用螺丝把的呢?做的真利整，大概床形马上出来啦，但这么大的床转动起来车木头 ...

谢谢你朋友，床身，床脚，全部是用螺丝固定的，没有用电焊，因为怕变形，应该不会有震动，现在床身，床脚已经有80多公斤了，最后再灌了水泥，应该有100公斤。

佛珠缘001 · 发表于 2015-3-4 22:16:07

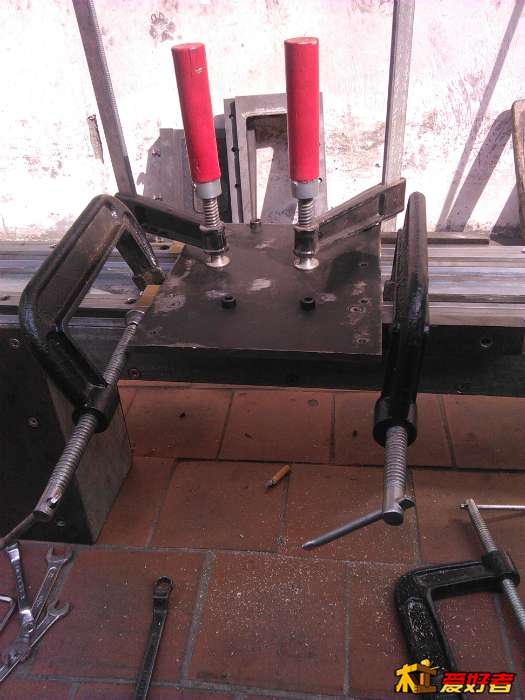

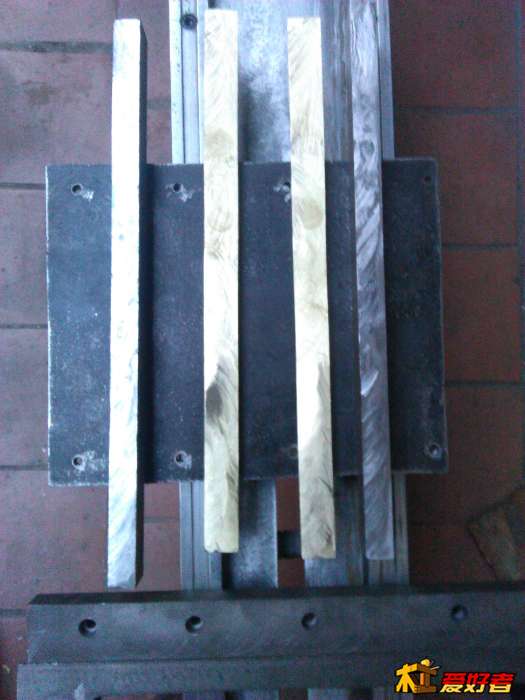

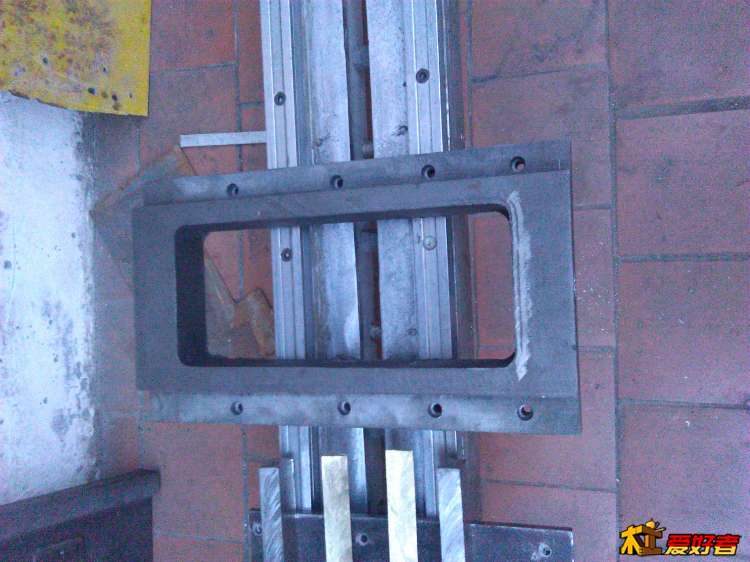

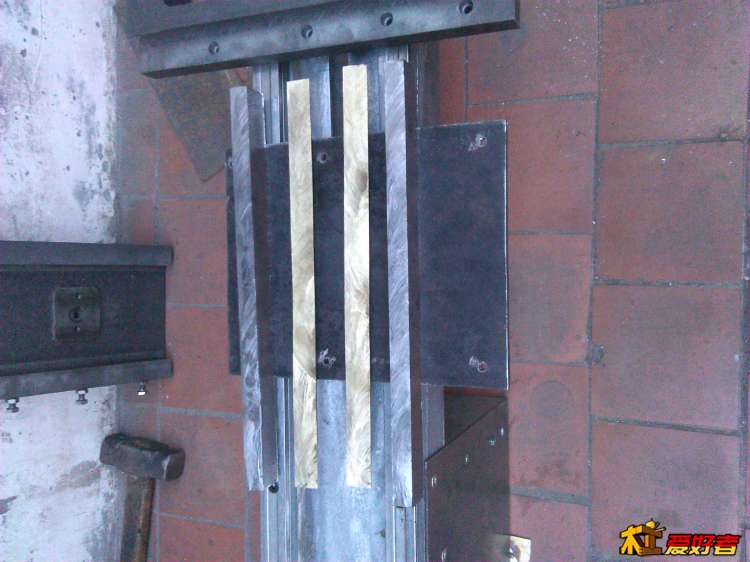

继续，今天做大拖板，开料，打孔，

佛珠缘001 · 发表于 2015-3-4 22:25:28

机械修理工发表于 2015-2-18 05:35* R. @& J9 Q$ i4 p' {
，值得收藏！再多点数据，上制作图

谢谢你的支持

佛珠缘001 · 发表于 2015-3-7 21:05:39

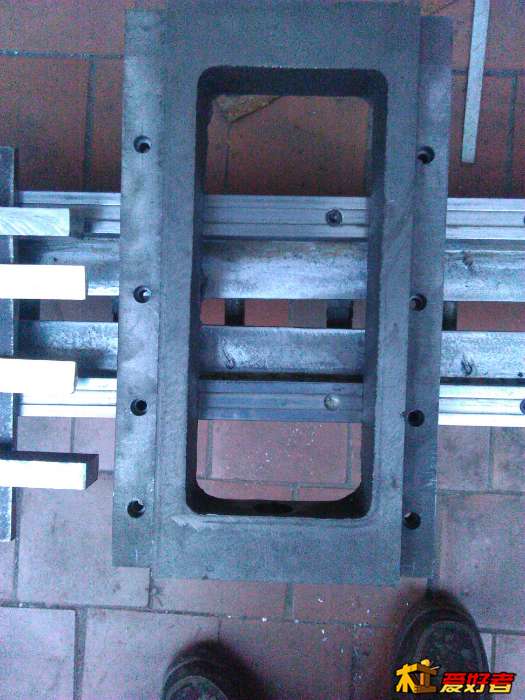

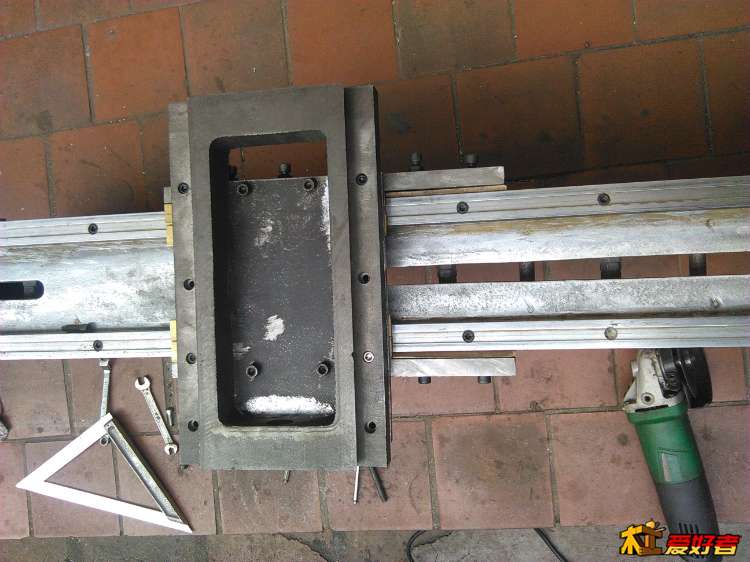

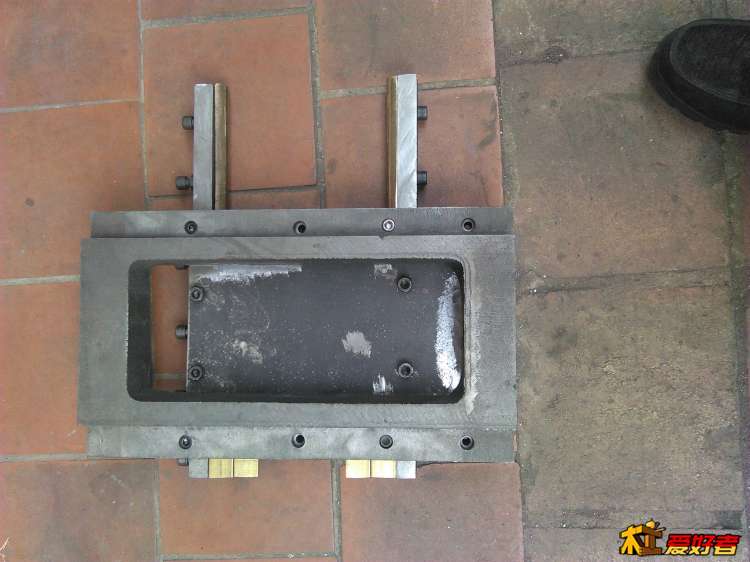

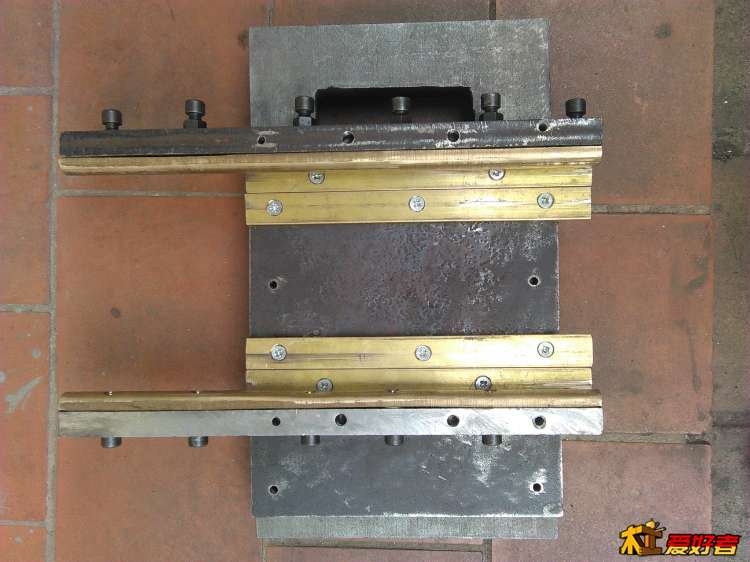

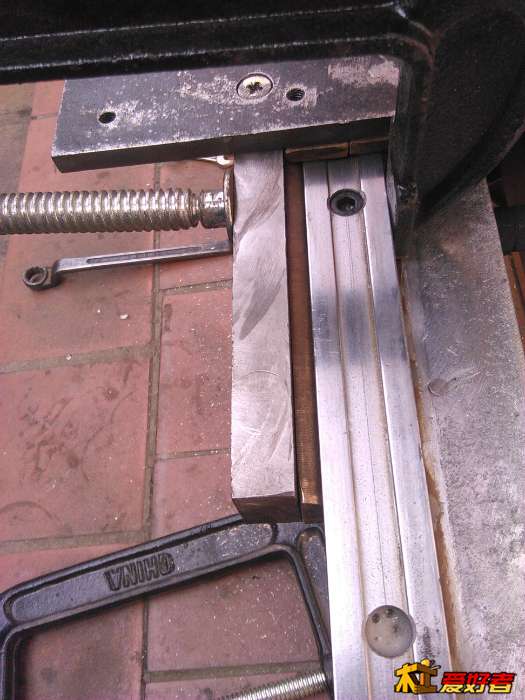

今天把大拖板做好了，尺寸长320MM,宽180MM,为了减小大拖板的偏摆，把大拖板的滑道延长了120MM.

佛珠缘001 · 发表于 2015-3-8 21:53:46

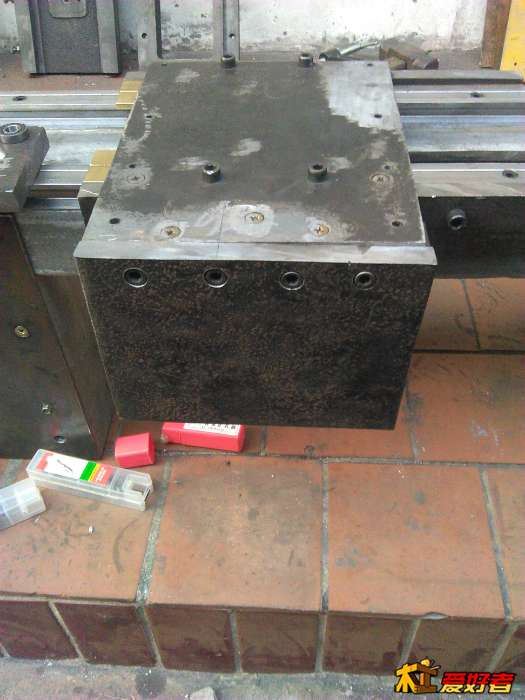

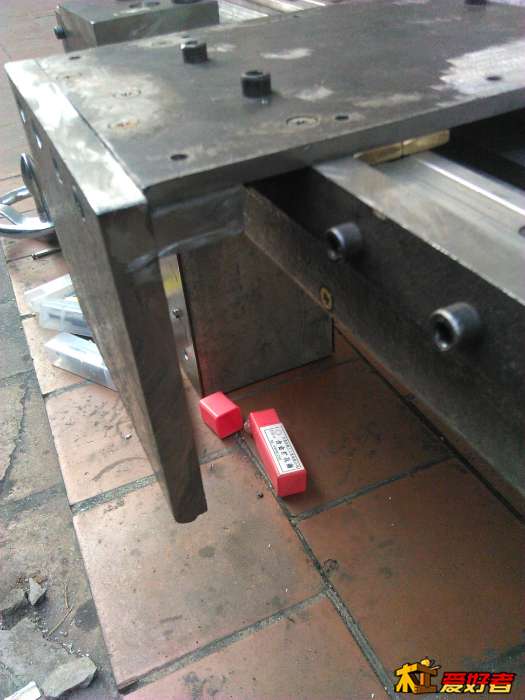

这是溜板箱

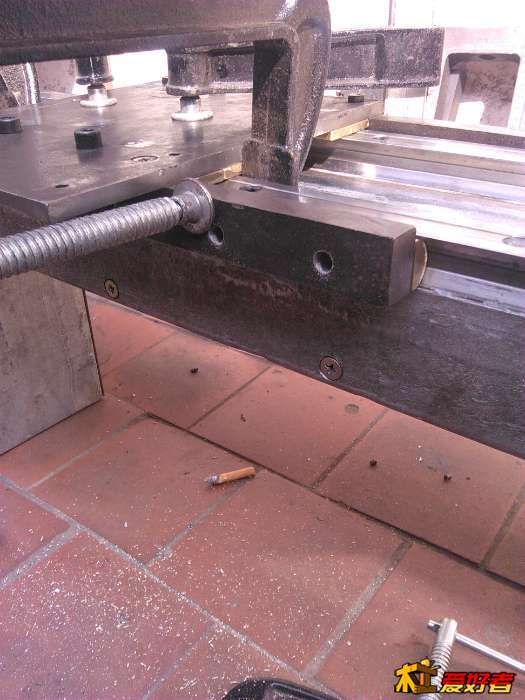

溜板箱侧面

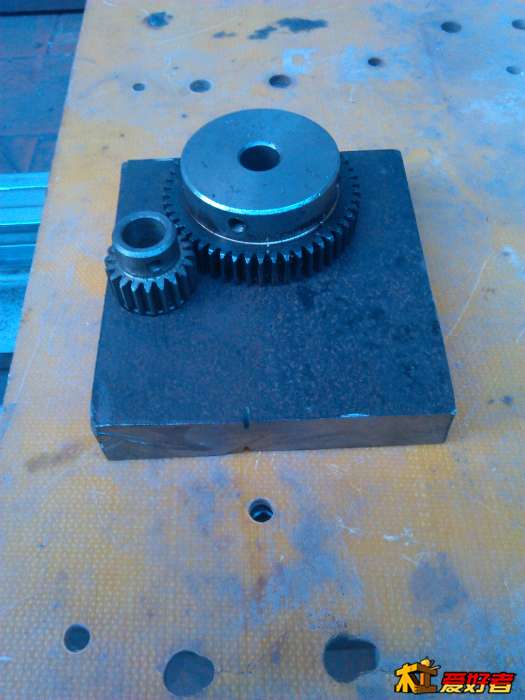

手动走刀变速齿轮支架

这是今天做的溜板箱，和手动走刀变速齿轮支架，

长缨在握 · 发表于 2015-3-10 10:44:51

请问楼主您的轴承位如何加工的？铣床铣出来的吗？谢谢

佛珠缘001 · 发表于 2015-3-10 22:07:44

长缨在握发表于 2015-3-10 10:442 b6 n- B3 q+ n0 D" `$ H& G
请问楼主您的轴承位如何加工的？铣床铣出来的吗？谢谢

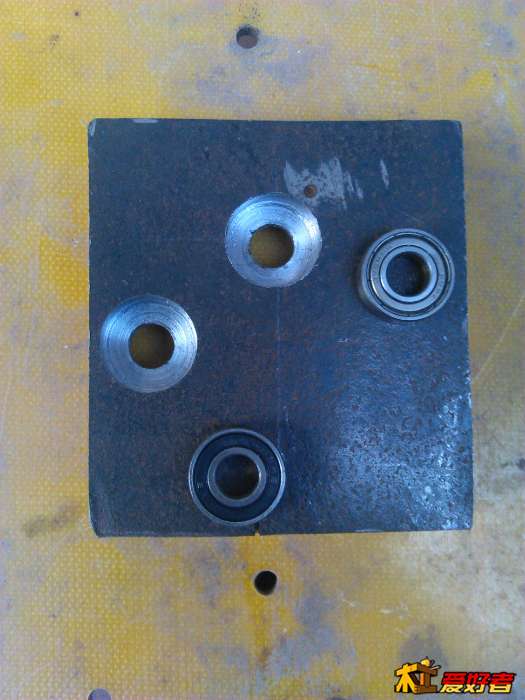

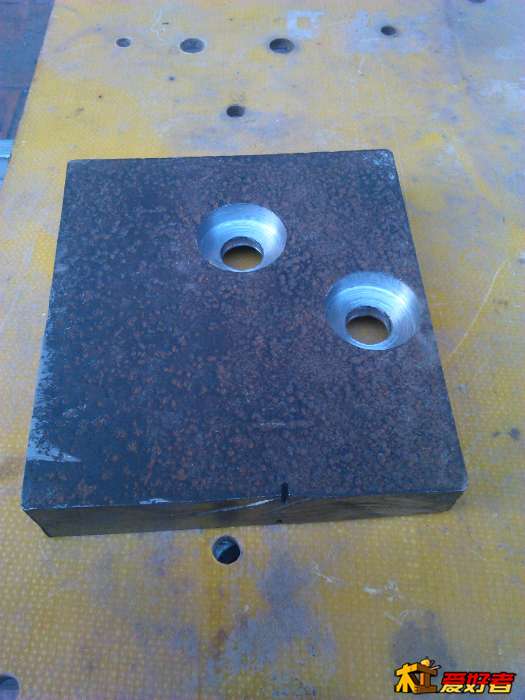

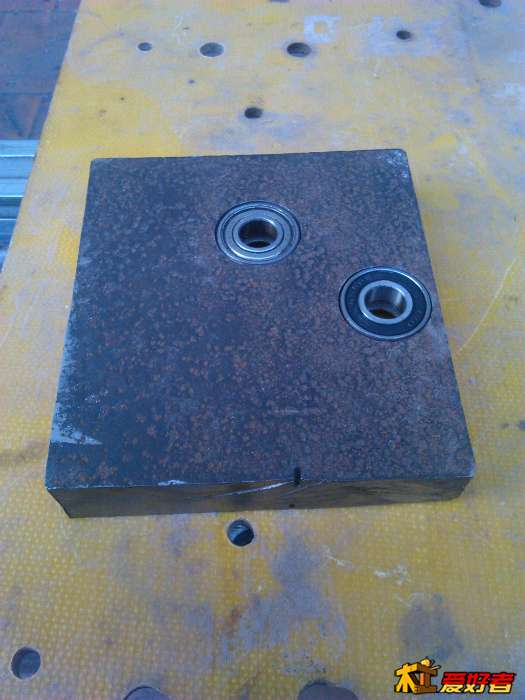

你好朋友，谢谢你的关注，轴承位是在钻床上用铁开孔器开出的，具体是定位后现用3MM的钻头打一通孔，再用和轴承外经一样的铁开孔器到需要的深度。

热爱DYI · 发表于 2015-3-11 00:50:25

佛珠缘001 发表于 2015-3-8 21:53
9 d6 X: u4 a6 X1 ^这是今天做的溜板箱，和手动走刀变速齿轮支架，

大齿轮上的轴承内径太小了，起码要15MM才行，轴承小强度不够，没几下就会摇晃，而且这个轴承要很牢固。另外齿固定也不能只用顶丝，一定要用键槽，用顶丝也很容易松动。

长缨在握 · 发表于 2015-3-11 14:23:45

佛珠缘001 发表于 2015-3-10 22:07: W* S5 Q0 r! Z, C! t( `; o
你好朋友，谢谢你的关注，轴承位是在钻床上用铁开孔器开出的，具体是定位后现用3MM的钻头打一通孔，再用 ...

谢谢！

超高良仔 · 发表于 2015-3-11 15:14:35

估计是重器要出炉了。顶一个

佛珠缘001 · 发表于 2015-3-11 16:23:31

热爱DYI 发表于 2015-3-11 00:50( s5 v6 P4 i: I2 G2 Q; \7 S5 s
大齿轮上的轴承内径太小了，起码要15MM才行，轴承小强度不够，没几下就会摇晃，而且这个轴承要很牢固。另 ...

谢谢大师的指导。

佛珠缘001 · 发表于 2015-3-11 16:24:34

超高良仔发表于 2015-3-11 15:14
$ m/ i. z, G8 `+ Z* @估计是重器要出炉了。顶一个

谢谢朋友的支持
