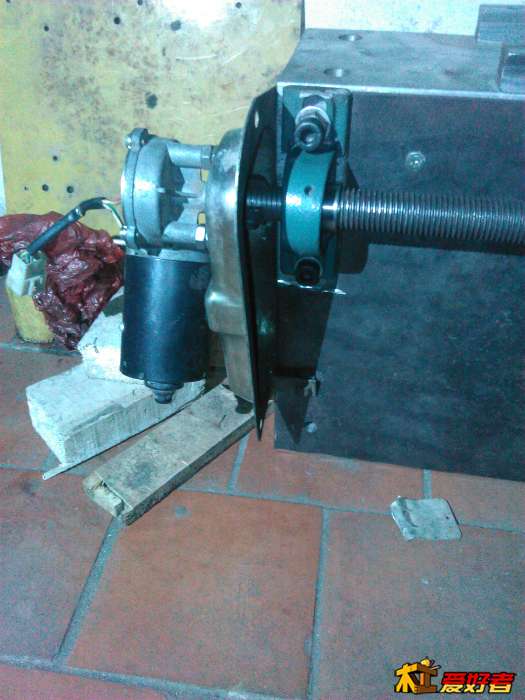

今天做了自动走刀的驱动电机，我用的是12V的汽车雨刷器电机，功率30瓦，用直流12V电源驱动，再用PWM直流调速器调速，转速可从0-60转，拍了一段视频格式不对打不开，没有上传，晚上补的图片，不是太清晰。
. v  X  d: G3 G4 T

彡弄梅花屮

佛珠缘001 发表于 2015-3-26 20:10
: G9 Q& q0 X8 C; @继续，今天做的自动走刀离合，和开合螺母。

楼主，能具体说说走刀离合与开合螺母的构造及原理吗？并请求上这部分的细节图！感激不尽！谢谢

情。莫离

总是闲不住 发表于 2015-3-18 09:14
! g( N  P) e2 W1 x% i! d) X想插个图片又提示让输入图片地址晕了我哪里知道图片地址在哪里呀我只知道在手机里。

- [3 r+ q$ y' g' j: Q; ]7 i! H' M4 C在回复的时候用高级模式里的大图片上传就可以了

佛珠缘001

彡弄梅花屮 发表于 2015-3-30 10:48
/ c/ u! L0 s& b) g; t  @. |楼主，能具体说说走刀离合与开合螺母的构造及原理吗？并请求上这部分的细节图！感激不尽！谢谢

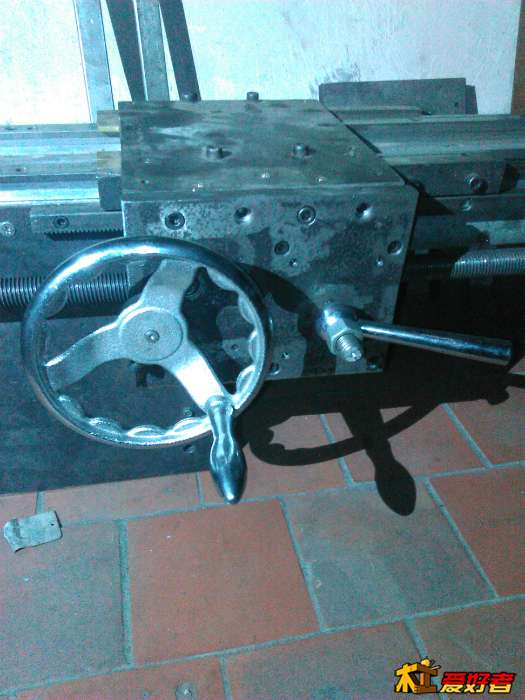

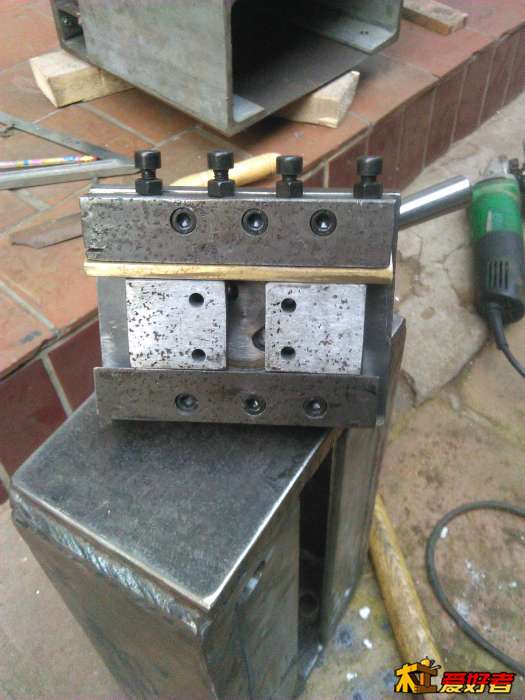

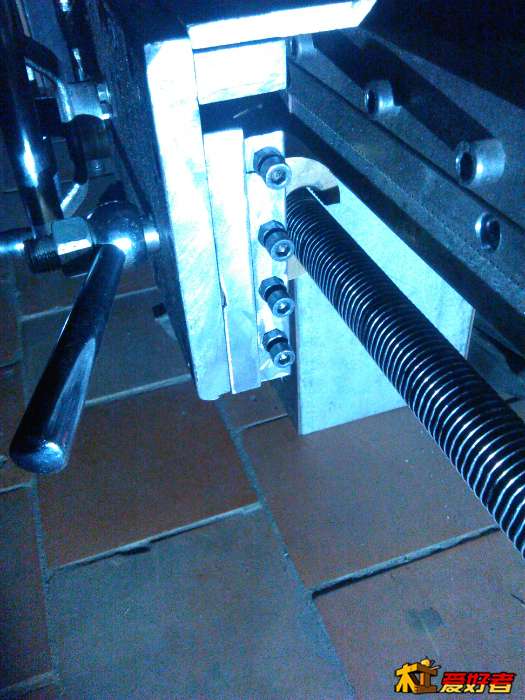

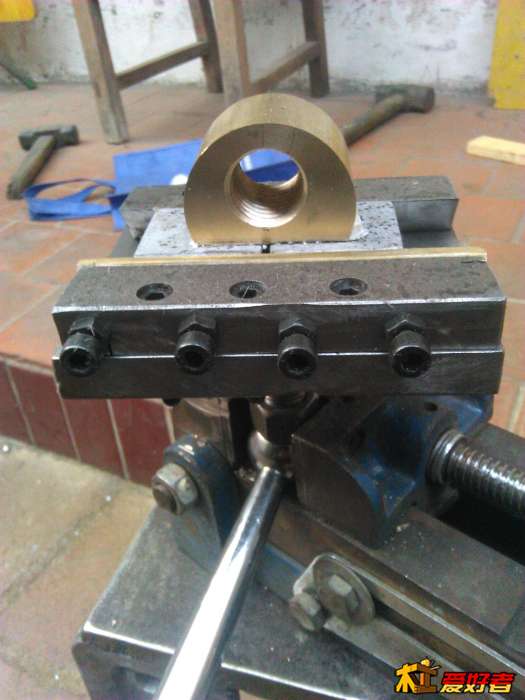

这是合的状态把螺母固定后再锯开

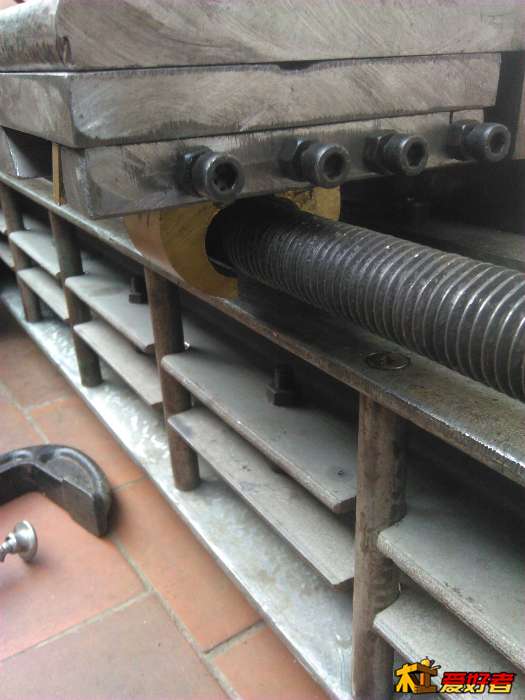

这是滑道的开状态

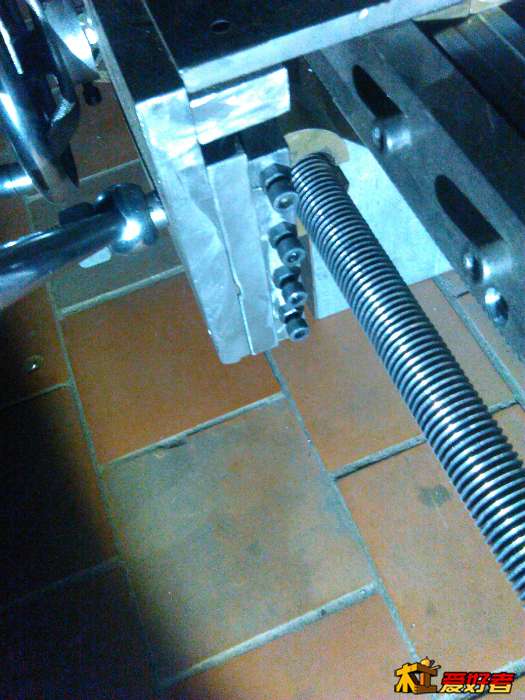

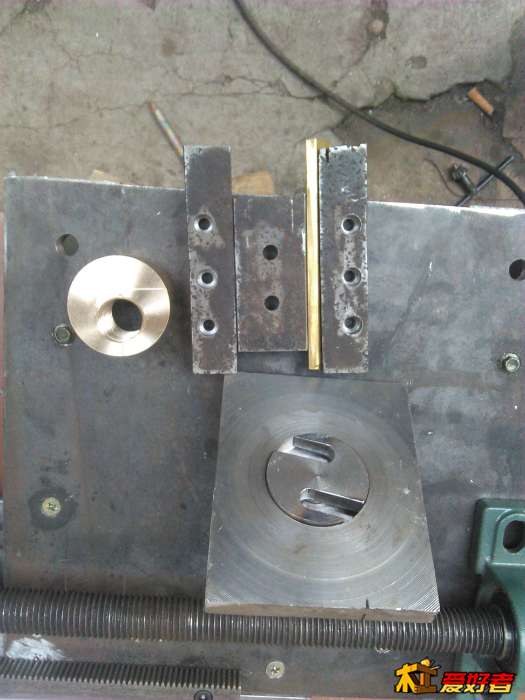

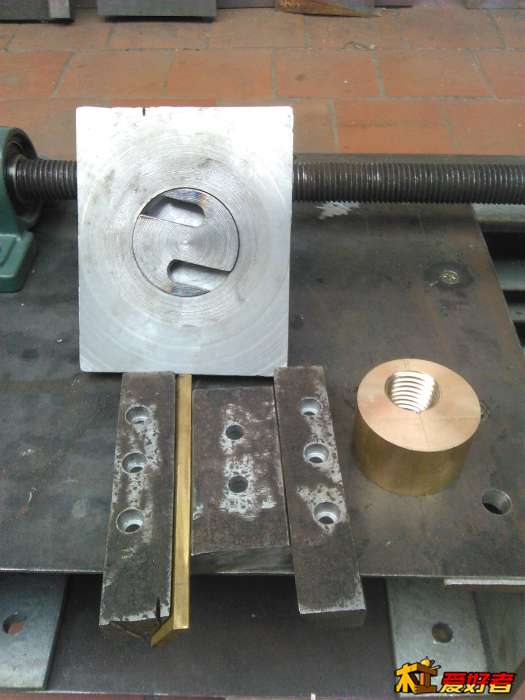

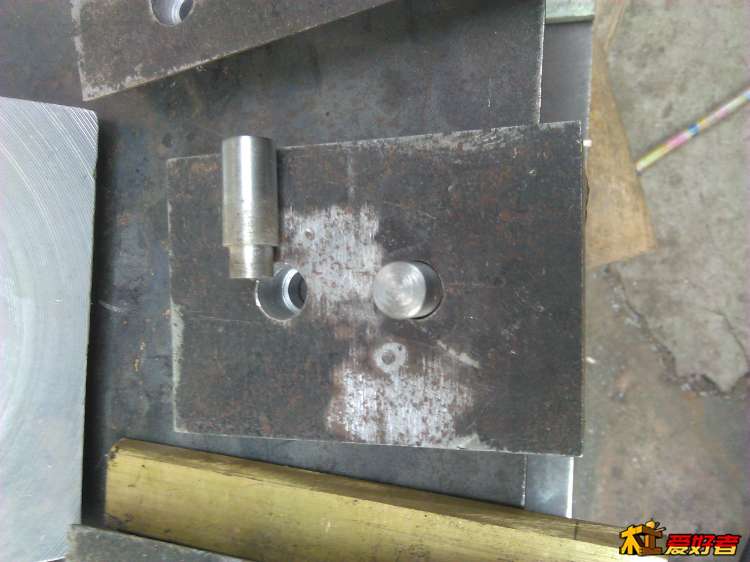

这是开合螺母滑道和凸轮轴

佛珠缘001

佛珠缘001 发表于 2015-3-30 19:33

1 B: z' y8 C) P7 f& `% D怎么会事，每张图片都注明了的，传上去怎么就没了。
. v3 Z; o+ G8 ?7 X7 \, ^2 y+ Z, }

彡弄梅花屮

佛珠缘001 发表于 2015-3-30 19:39
怎么会事，每张图片都注明了的，传上去怎么就没了。

, N: Q* W& \- [8 _, R这些图看过了，只是那个离合装置不怎么明白，铜螺母是怎么和离合还有那两滑块连接的
) u. V/ {1 F6 ]7 c- Y9 \

佛珠缘001

彡弄梅花屮 发表于 2015-3-30 22:45
这些图看过了，只是那个离合装置不怎么明白，铜螺母是怎么和离合还有那两滑块连接的

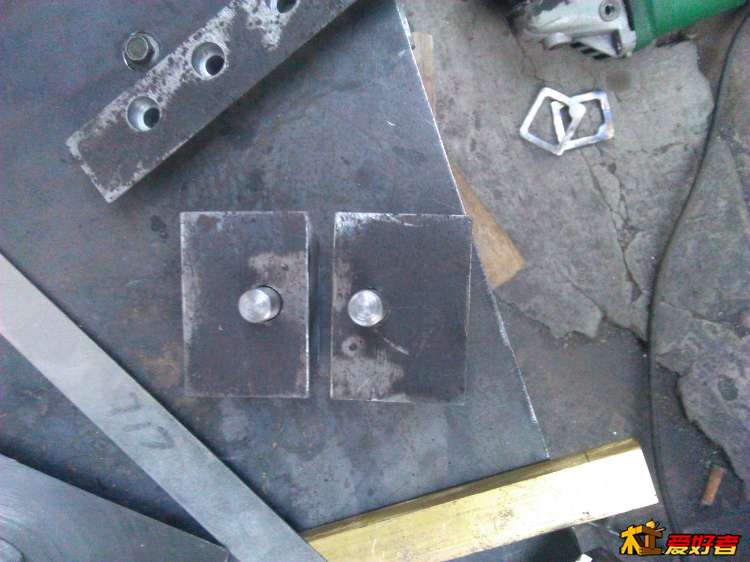

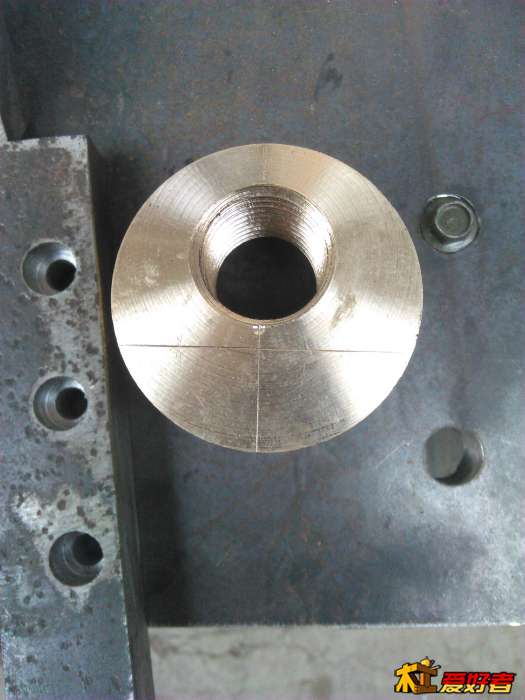

; b5 J8 m0 |5 ^9 E这两个滑块上面各有两个孔，就是和铜螺丝母连接的，把铜螺丝母在滑块闭合的时侯用哥俩好胶沾好，等胶干好后再打孔攻丝，螺丝固定好后在锯开，就行了。

佛珠缘001

佛珠缘001 发表于 2015-3-30 23:17
( S. ^) z& E$ o5 Z/ v这两个滑块上面各有两个孔，就是和铜螺丝母连接的，把铜螺丝母在滑块闭合的时侯用哥俩好胶沾好，等胶干好 ...

6 ], k5 A3 X1 Z% e8 R8 ?1 {就是这个样

热爱DYI

佛珠缘001 发表于 2015-3-30 23:19
就是这个样

9 \0 H2 r; L% K8 t注意了！AB胶粘铜不是很牢固的，如果铜的面很光滑就更没有粘合力，所以铜螺母暂时不要锯开，用螺丝把两滑块上紧以后台再锯，否则移位了很麻烦！

佛珠缘001

今天床身灌了水泥，下一步该做中拖板的手轮，和削回差机构。

佛珠缘001

热爱DYI 发表于 2015-3-30 23:27
注意了！AB胶粘铜不是很牢固的，如果铜的面很光滑就更没有粘合力，所以铜螺母暂时不要锯开，用螺丝把两滑 ...

! m, F$ Y3 G2 y谢谢你大师，我的的已经做好了，就是在你的帖子里面看到你的制作过程，效仿你的啊。

彡弄梅花屮

热爱DYI 发表于 2015-3-30 23:27
2 M. q4 z; ?. Z  C4 K1 ]注意了！AB胶粘铜不是很牢固的，如果铜的面很光滑就更没有粘合力，所以铜螺母暂时不要锯开，用螺丝把两滑 ...

. |5 r# Y! P1 q# N; A, a0 j% }, s哇，原来如此！现在终于完全明白了这个离合的结构及原理！非常感谢《楼主》、感谢《热爱DYI》两位大师的耐心讲解！ 现在我有信心把买来的二手仪表车床（五无产品：无手轮、无手摇、无齿条、无丝杆、无电机）改装成具有实际意义的车床了！感谢你们的无私传授！谢谢！

佛珠缘001

彡弄梅花屮 发表于 2015-3-31 01:30
& A1 m( f* V4 V' `0 I哇，原来如此！现在终于完全明白了这个离合的结构及原理！非常感谢《楼主》、感谢《热爱DYI》两位大师的 ...

& I" g2 E2 |, Q0 c8 i5 o8 X共同探讨，支持你早日成功。
4 k: B& M4 R( ~+ n7 \

总是闲不住

你买的齿条多高多厚的？

佛珠缘001

总是闲不住 发表于 2015-4-1 12:56
; C) Q* a0 h; E; H你买的齿条多高多厚的？

你好，我用的是16MM*16MM*1000MM的。
