拆解世界最昂贵的伺服主轴之一，钛合金材料，气磁混合轴承？拆得死去活来几近崩溃

木头木脑木性情

luyangge 发表于 2014-12-3 09:30
乐博的我也看中了准备买的，这个型号的加长批头貌似是没有黑金处理的啊,短的都是号称黑金的，大神觉得这个 ...

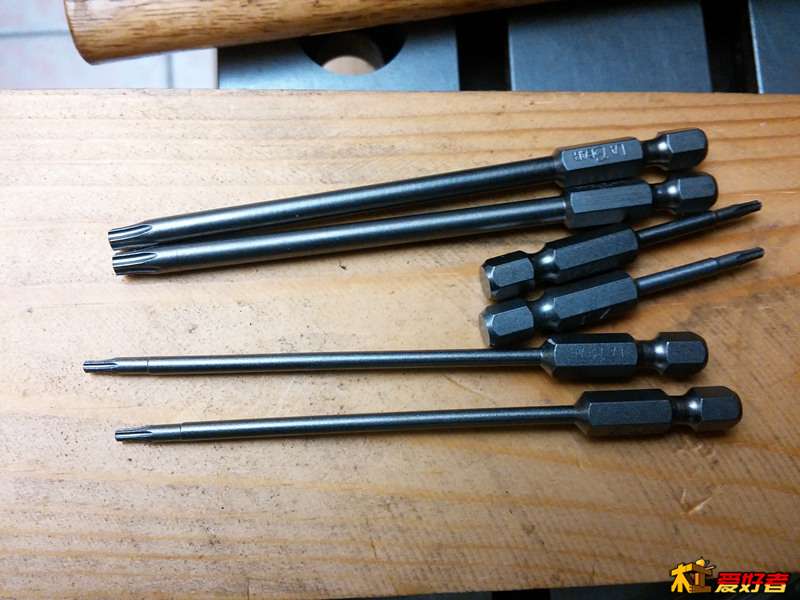

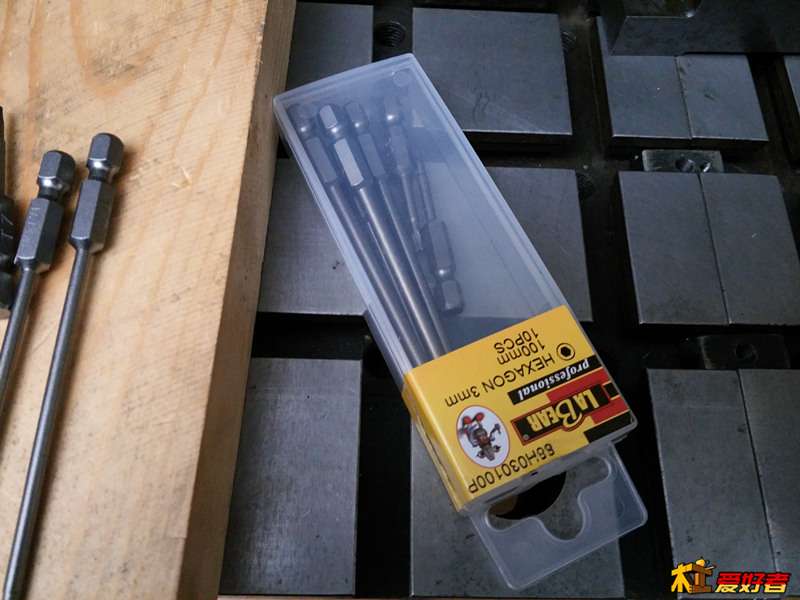

0 ]. l5 T, e- ]$ I6 l8 B        乐博的批头都是工业用的，耐用度举世公认的，做工也不错，比国产货价格要贵些，下午才收的货


) a* T" R3 a: y6 x. H& [+ @/ l

木头木脑木性情

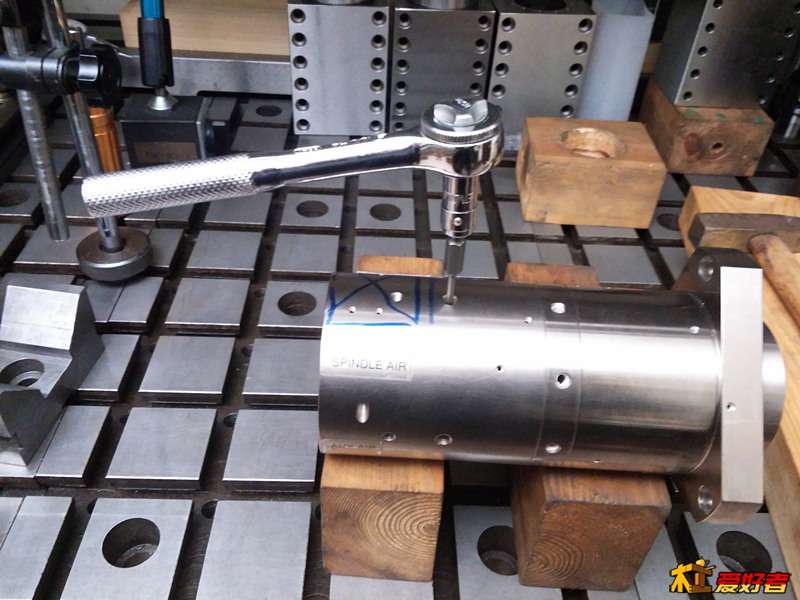

        实际上这种锥弧梅花头比较适合DIY用，经过修磨他能轻易磨出T6+ T7- T7+T8-这些不同寻常的头部结构，临时情况下特别有用，通吃公英制内六角，经过简单修磨的T7轻松取出半滑丝带胶顶丝，这回比较小心了

6 g3 v7 F4 g9 L
  b( {5 F8 U5 @5 M: _+ x
+ ^5 e% u* b7 \: \

木头木脑木性情

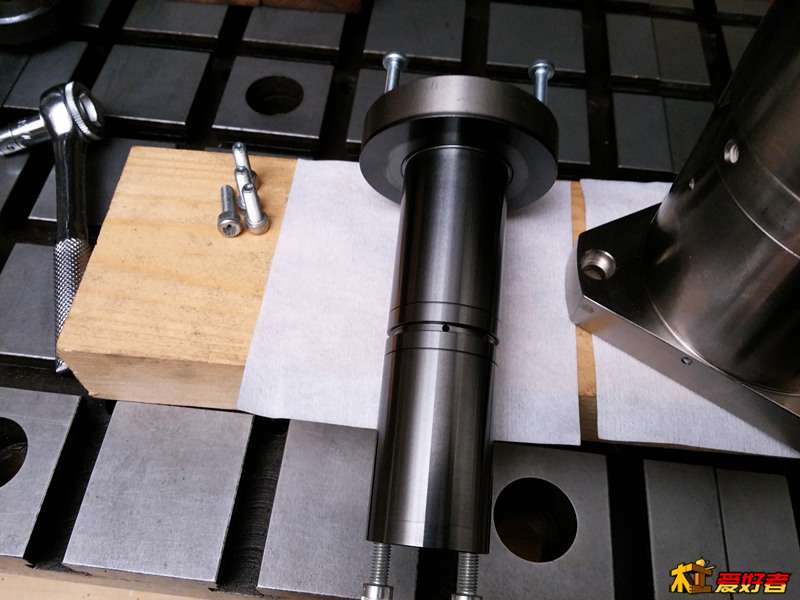

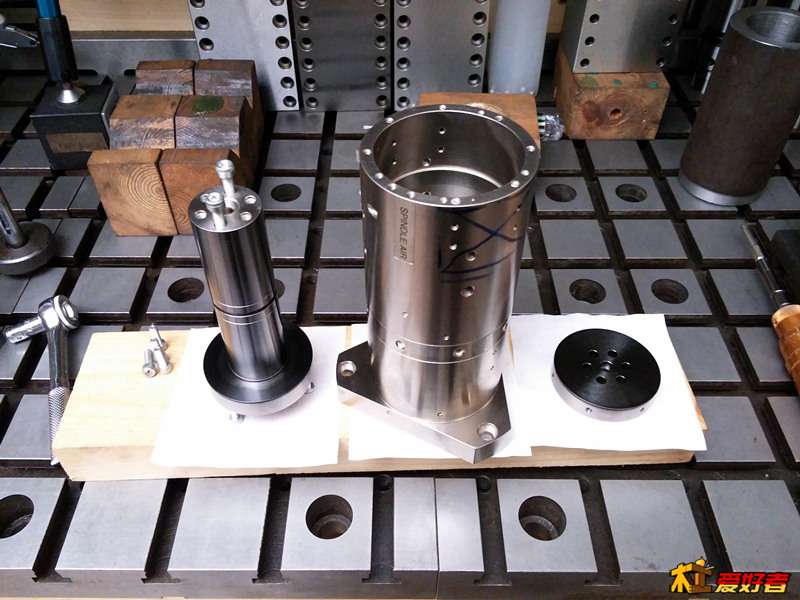

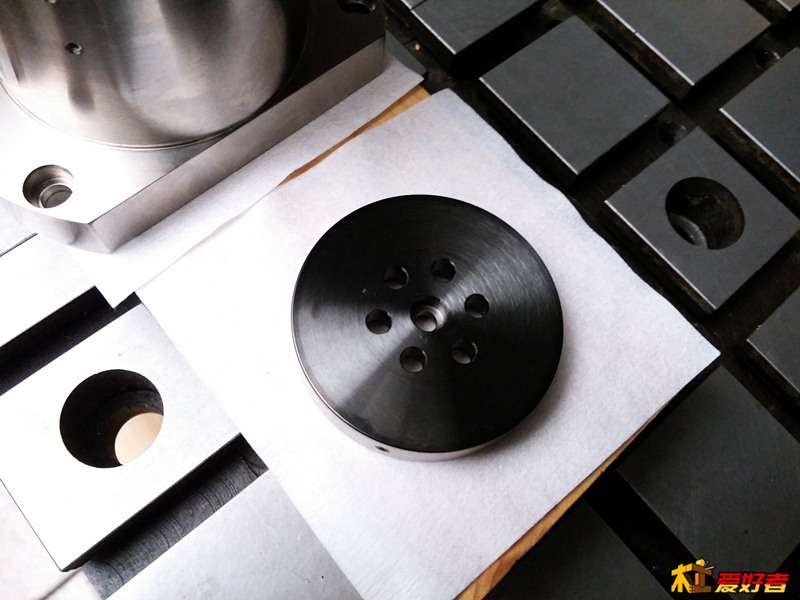

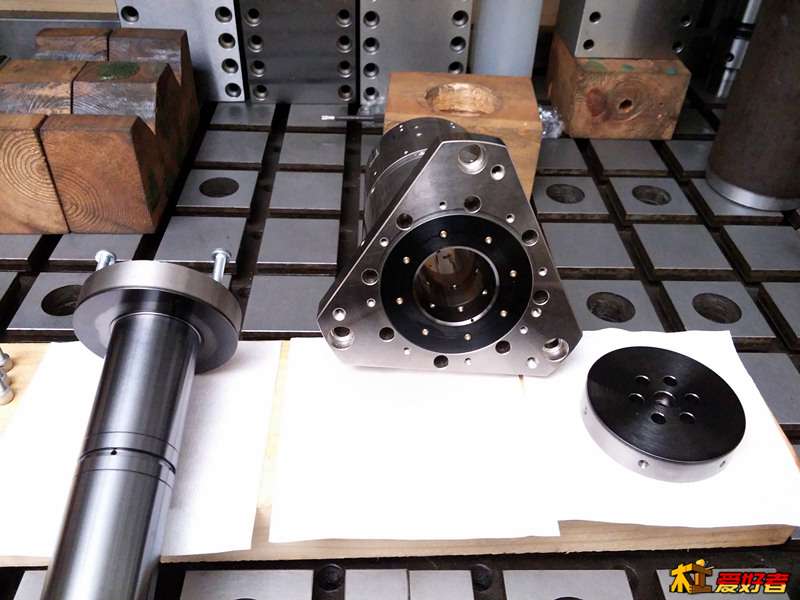

        随着顶丝的问题解决，整个主轴部分顺利拆开，拆开后才发现这些个顶丝只是用来调节动平衡用的，拆不拆都没关系，最终结果是这是个纯气轴承组合主轴，并不是气磁混合轴承



% `! [0 _6 O3 c9 I

木头木脑木性情

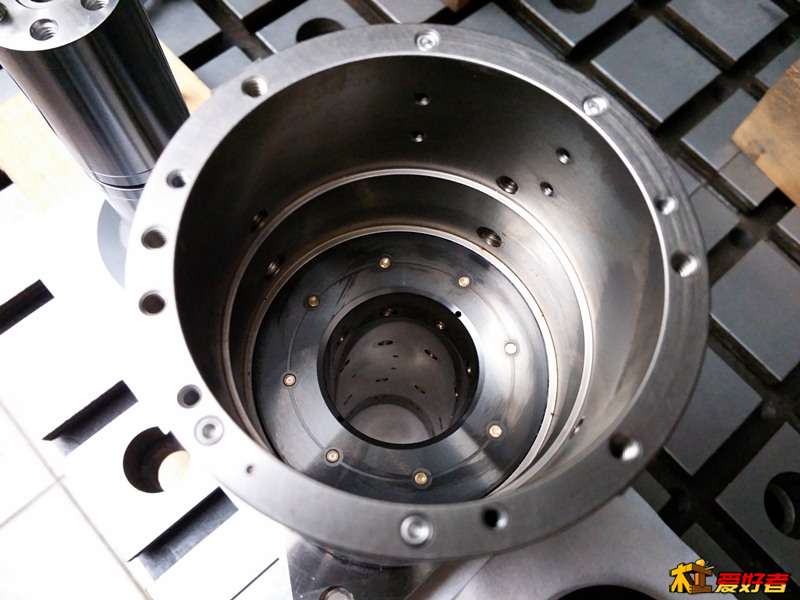

        至于为什么会有磁轴承的阻尼感觉，我的结论这是故障件，在运输或者运行过程中出现了问题，因为气轴承的气膜厚度比较薄只有一丝左右，被撞击冲击一下，或者细小的灰尘进去都会造成局部间隙被填实产生直接接触发生摩擦，，静态下没什么问题，动态下问题就很严重，因为高速下一摩擦就很热，热膨胀马上变形造成运行阻力大增或直接抱死，即使驱动器能立刻感应到并停车，这些摩擦和变形也可能出现不可逆的问题，这些摩擦就成为一个固定的现象，也就是我转动主轴时的阻尼感，还非常均匀，判断失误，轴承表面都镀了氮化物，具体是氮化钨氮化钛还是氮化什么的局限于认知能力就搞不清了

6 `& s5 r- `, B

) y9 E9 H6 r4 \/ M3 B$ u6 P, r

木头木脑木性情

        这些摩擦的痕迹都不严重，还没有显露出钛合金的本色，可以被修复，但我现在不会去修，要先解决气源的问题，驱动的问题，完了才会尝试去修复，写到这里，这个帖子就告一段落，以后有机会再写续集

luyangge

木头木脑木性情 发表于 2014-12-3 17:15
9 C" R8 q; d& E( d" D) \6 x* \乐博的批头都是工业用的，耐用度举世公认的，做工也不错，比国产货价格要贵些，下午才收的货
) Y) \9 H7 N3 f  k; H) ~
...

感觉是物美价廉啊。什么BP的、WIHA的我们这些业余的真的买不起。。。
2 n+ @7 I; w9 ~* `, a

122109863

木头木脑木性情 发表于 2014-12-1 16:58
跟很多奢侈品一样只要是卖给不缺钱的用户，翻几倍又如何

钛合金  我们公司经常加工 一般 用在 航空 所以好奇问问价格   对于 对华限制 零件 设备 我们是通过第三方国家进

xiaoyugong

感谢分享。。。。。。。。。。。。。。。。。

chenming4758

木头木脑木性情 发表于 2014-12-2 07:34
% ^  q* j' Y$ `: M* ?3 f拆解过程比较生动，不会那么枯燥，如果只是讲解微米，纳米，钛合金这些东西没人看的，大多数屌丝们 ...

多句嘴吧：技术层面的东西未必是怕很多人不理解吧？总应该有高人能了解的，如果---（只是如果啊）你知道的话，还是好好说一下吧！万一有人理解而你又不说，那样别人会以为你根本不懂只是在泛泛而谈而已！对吧？
虽然我也是个菜鸟，有些东西虽然没有见过，也有些没有听说过，理论上的可以不去理会，简单解释一下总还是会有一点点受益的！
6 {% T' I+ H1 i/ i2 z: R& g昂贵也罢，精密也罢，终究不会脱离机械的范畴，所谓万变不离其中。能否做出是另外一码事，如果基本的都看不懂，那你也太小瞧自己了吧！
我们都是中国人，我也恨国人不争气，不过还不至于中国人都不懂技术层面的东西吧？难道这位大侠不是中国人？不屑于跟国人解说？那---对于你们“那伙”来说你这不是泄露机密、吃里扒外吗？
说话别太让人伤心了，别打击面太广，你要真是个能人的话，早有需求者抢走了！！！
5 [6 P  n/ Q5 |; E, q) O" p! ~直人快语，可能又得罪人了！见谅见谅！哈哈
. S9 Y4 J- T( |# g3 J* o: x

木头木脑木性情

chenming4758 发表于 2014-12-5 22:00
多句嘴吧：技术层面的东西未必是怕很多人不理解吧？总应该有高人能了解的，如果---（只是如果啊）你知道的 ...

        我把该说的都说完了，基本没有废话，你把不该说的都说完了，废话一堆，我个人意见不代表大家的

zgzhenglei

0 l8 {9 t7 e& U5 B  ~4 m
& G' G" f$ _/ u$ r9 T8 K6 n气源看着要求不是太高，经干燥、蓄能器、二级过滤、减压阀、压力继电器、直接供气到主轴，估计那个减压阀和压力继电器估计要求较高！
$ B& ]) \) C' W8 l# a+ t呵呵，楼主啥时候能共享下说明书的光盘，以飨狼友，共同学习！

guan00zhuang

在顶下神油

机械师DIY

学习了。

chenming4758

木头木脑木性情 发表于 2014-12-5 22:19
5 a/ m; |/ e* e8 {$ s5 S; r我把该说的都说完了，基本没有废话，你把不该说的都说完了，废话一堆，我个人意见不代表大家的

* F( a. c" `/ v5 x真有才，屈才了！
0 j! [" a5 N2 j0 n' J) d' x/ Q7 S5 v

dwz42c

估计楼主是从事特种机械研究工作的，否则这种东西拆也不敢拆，更不用说里面是啥东西了。
