拆解世界最昂贵的伺服主轴之一，钛合金材料，气磁混合轴承？拆得死去活来几近崩溃

zcljixian · 发表于 2014-12-1 10:59:40

楼主真是强者中的强者呀！！

相关部门 · 发表于 2014-12-1 11:28:31

拆的这玩意倒底是叫主轴电机还是叫伺服电机，这玩意得多少人民币，可能问题太小白，楼主见笑了！

木头木脑木性情 · 发表于 2014-12-1 13:32:04

工具用到方恨少，拆这个主轴遇到的两件麻烦事都跟工具有关，跟螺丝有关，都是带胶的，第一个拆码盘，隐藏式顶丝，根本看不到顶丝的形状用各种批头伸进去试，好不容易把顶丝弄出来，码盘跟轴还是紧配，要撬，感觉差不多撬出来了用手抓住码盘拔，一用劲就把码盘捏碎了，还好没伤到手，当时很心情很不好就没拍图

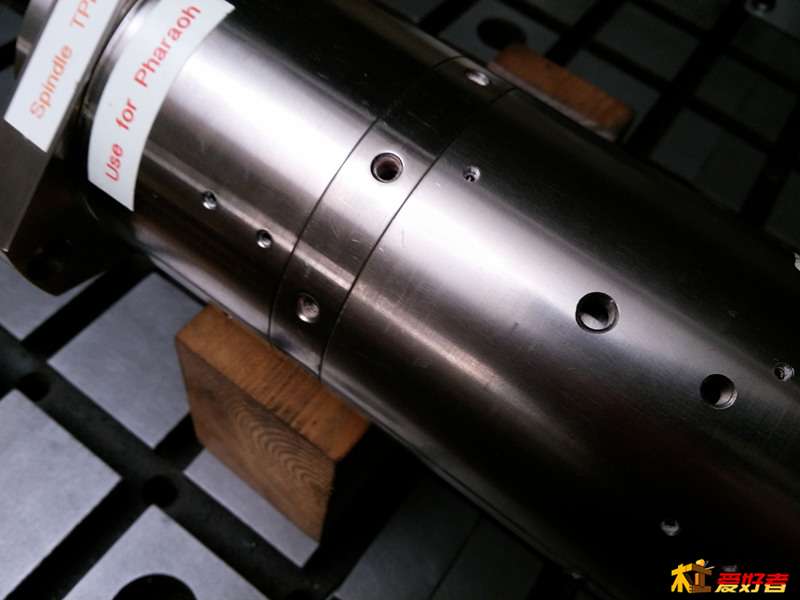

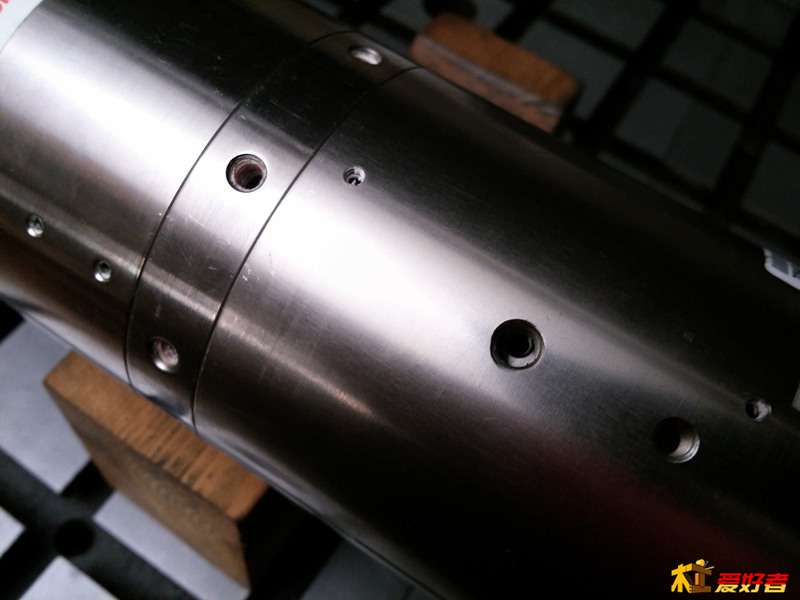

第二个麻烦也是差不多情况，但是比码盘情况好一点，所以有点大意，结果还是出状况了，先看看这种隐藏式顶丝，这个顶丝的位置应该就在推力轴承上，顶丝不拆下来还不敢去拆推力轴承上的法兰螺丝，因为顶丝没有法兰螺丝有劲，如果法兰螺丝拆出来安装应力一释放可能会憋住顶丝就更没戏了

木头木脑木性情 · 发表于 2014-12-1 13:42:36

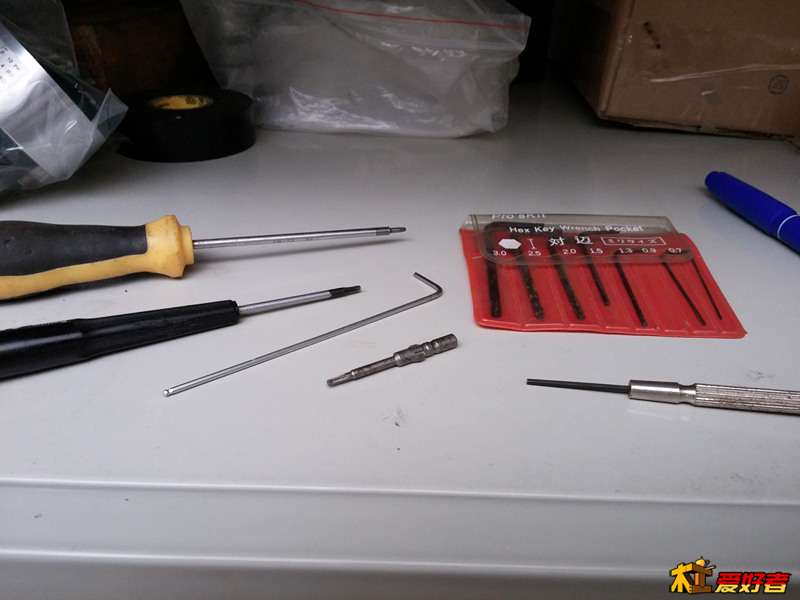

上面的图能看到中间那个孔，转动主轴的时候顶丝就会出现，一共六个顶丝，现在磕磕碰碰费了好大的事拆了四个下来，剩余两个处于半滑丝状态，这个顶丝是内六角的，螺丝直径M3，要用1.5的内六角扳手，我一直比较喜欢用梅花扳手，1.5内六角对应的梅花扳手是T7，这个习惯有时候比较致命，因为事后发现用一个常用的1.5内六角扳手就可以解决问题，对付1.5的解决方案还是很多的，所以这个失误本来是可以避免的

木头木脑木性情 · 发表于 2014-12-1 13:47:35

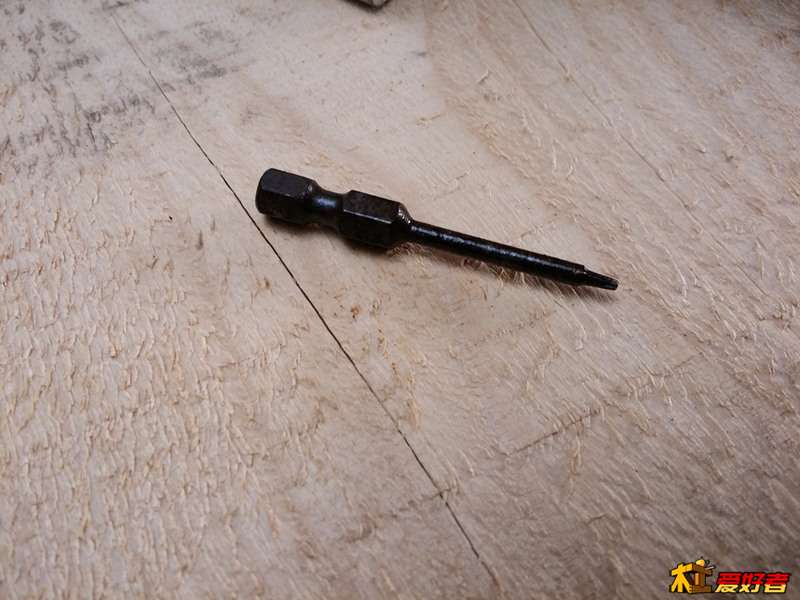

现在剩余两个呈半滑丝状态，这回一定要梅花扳手来解决问题了，普通的还不行，要专业点的，翻来翻去没找到专业点的T7，只找到一支锈迹斑驳的T6，T6对应直径是1.3毫米，打磨下看看还能用呢

木头木脑木性情 · 发表于 2014-12-1 14:01:04

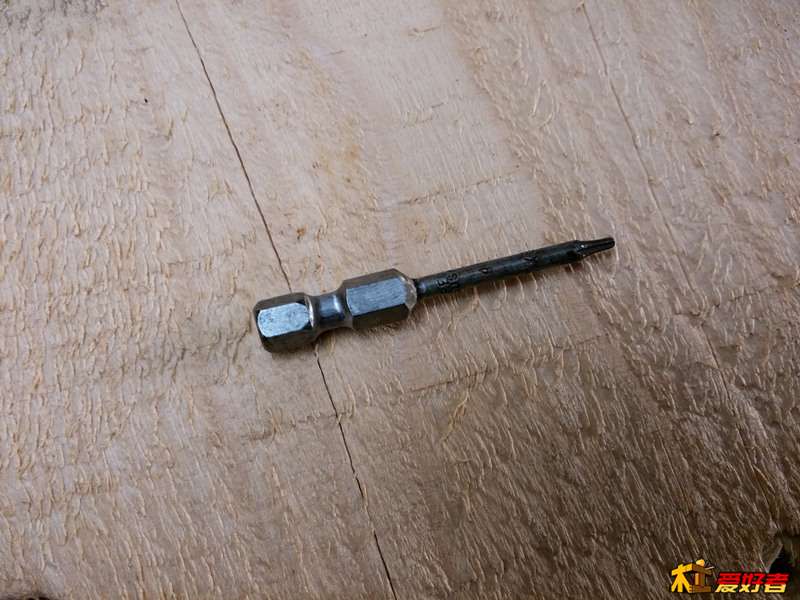

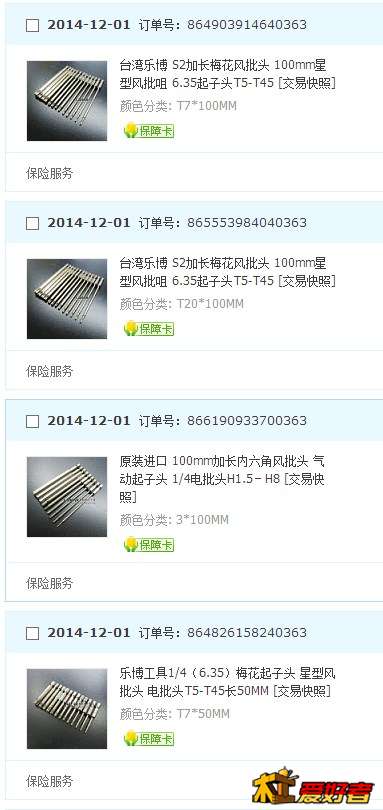

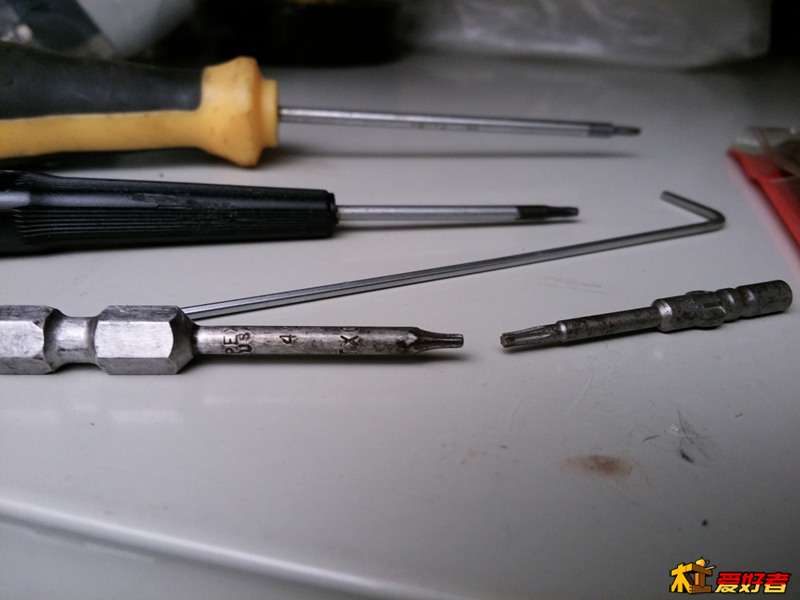

这种梅花头呈一个锥弧度大小头形状，好处是受力特性好，还有个很大的好处是可以修整头部直径，修整后对付半滑丝螺丝最有效，但是比较了下T6T7感觉怎么修都不容易修好，要把T6修到T7+形状会改变很多起作用的部位会很少，还是用T7来修到T7+比较好，上午去五金市场转了转没找到合适的，还是去千能的淘宝吧，买两种T7，顺便再买点其他的

语文又不及格 · 发表于 2014-12-1 14:08:41

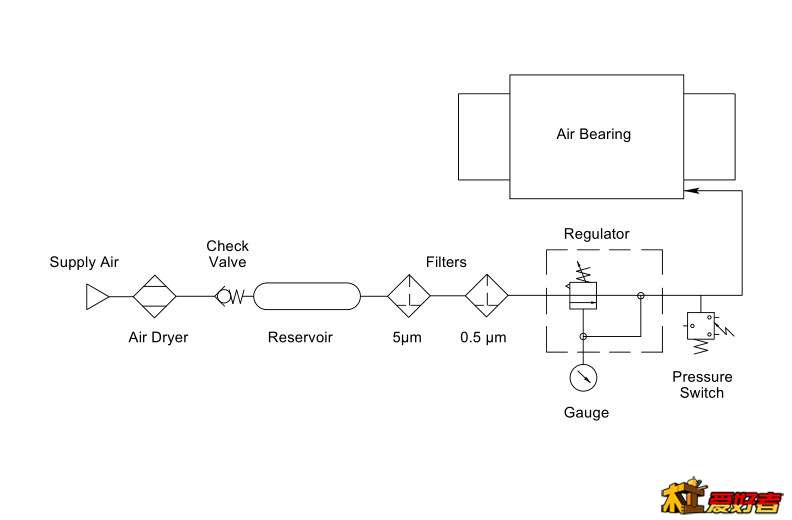

百度了一下空气轴承，液体轴承，开眼界了
怪不得有人说，评价一个国家的精工制造，就看轴承了

122109863 · 发表于 2014-12-1 14:46:52

值不值20十万？

木头木脑木性情 · 发表于 2014-12-1 16:57:12

122109863 发表于 2014-12-1 14:46
/ x" k! [7 r! v B4 T/ f$ @值不值20十万？

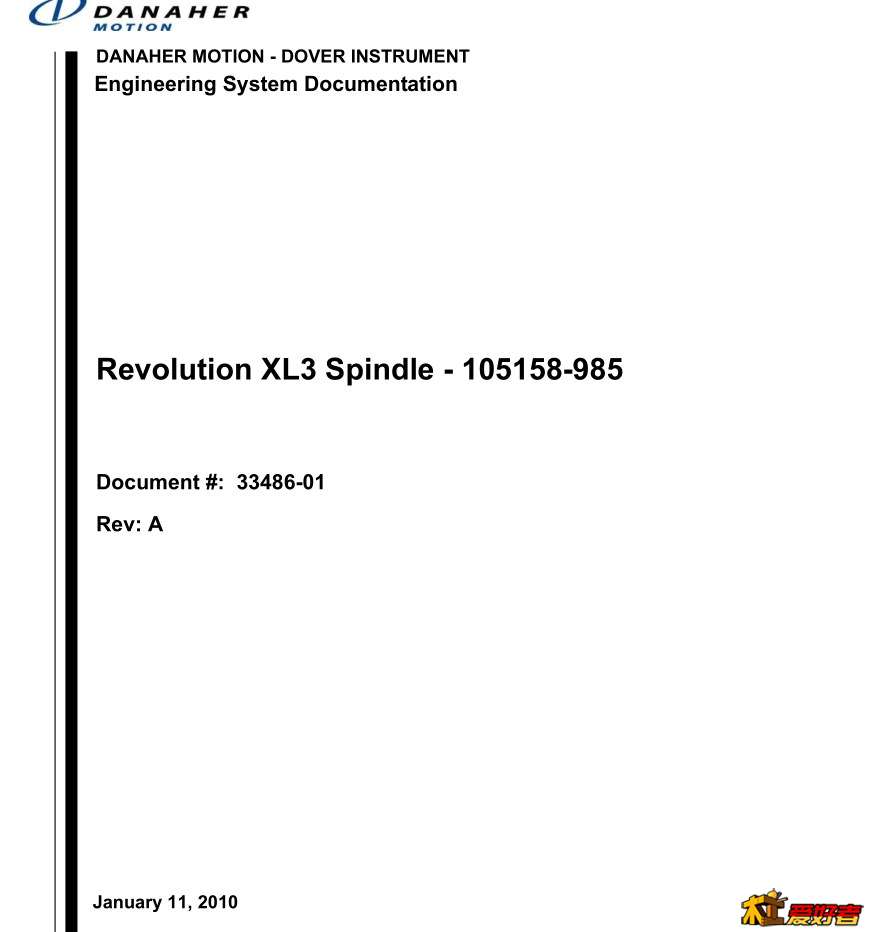

这个玩意是美国造的，2005年的设计，对华限制级产品，一般这类非军事领域高科技产品限制期限十年左右，保持一个技术领先期限吧，明年就应该能解禁了，即使解禁中国人要造出来还要五到十年功夫，2020年以后可能会有类似的产品被国人制造出来，价格不好说，要是卖给航空航天这些不缺钱的单位真可能要20万，美国人离岸价一万美金，到国内翻三倍很正常
