拆解世界最昂贵的伺服主轴之一，钛合金材料，气磁混合轴承？拆得死去活来几近崩溃

木头木脑木性情

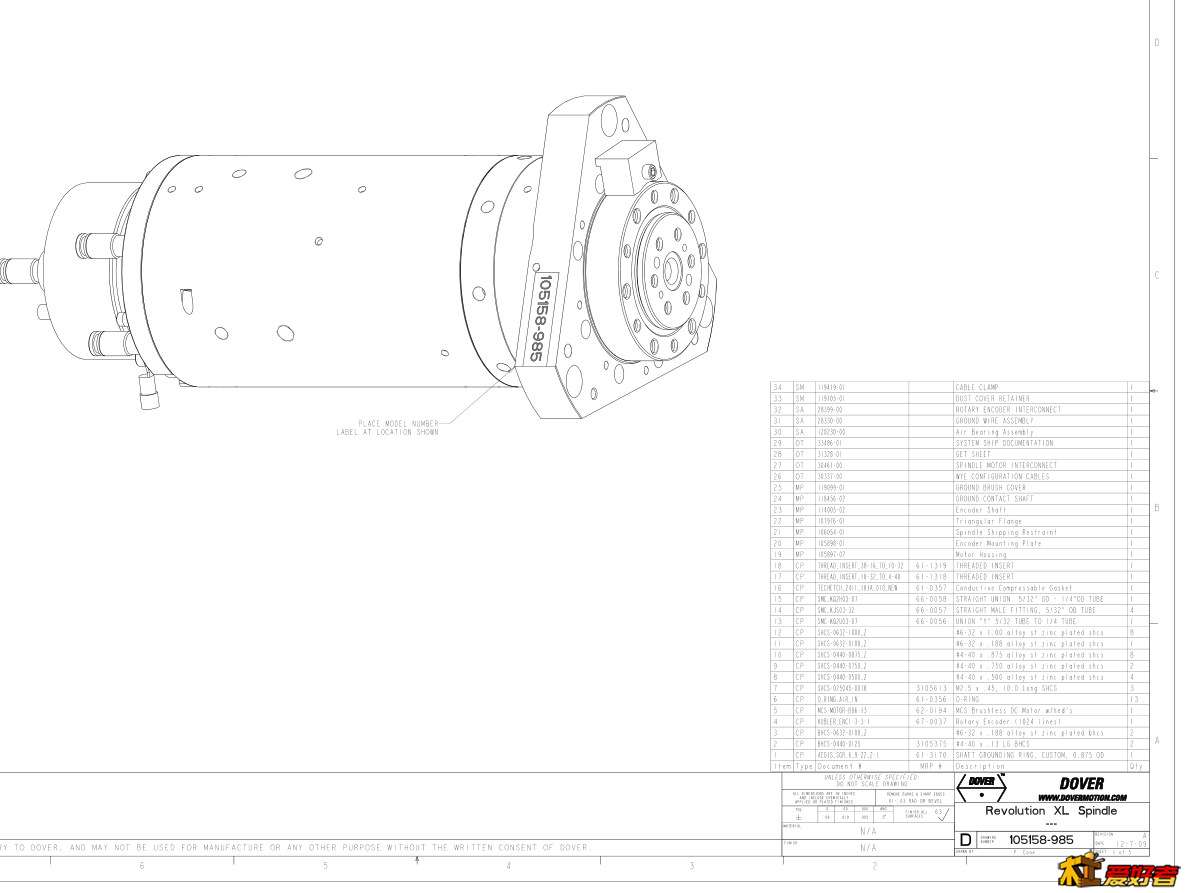

        上面这些图片的意思是主轴还要外加一个过渡法兰轴才好装夹工件，这个不重要，我想用的话想夹什么就夹什么

木头木脑木性情

        图纸世界通用的都好看得懂，只是图纸是英制尺寸要转换一下，法兰头和法兰轴的制造精度超乎想象，以目前中国高端机械制造水平来看很难达成



3 d4 d# u7 }: E9 _5 z( X

wyhygzs

牛人，我是完全不懂，看图过瘾吧

zuimei37899

多谢之前的解答，好多问题，空气、液体是怎么使轴与设计时的轴线一致呢？没有普通轴承架起轴吗？如果有就会有磨损，对吗？
! O- v- y9 ?7 z你发的54楼图片在轴尾平面的气推力、还是磁推力、电机轴用平面安装法，别一笔带过呀，解释一下呗，希望名师指路，
雕刻机上的风、水冷主轴里有轴承吗？几万转速的，{:5_316:}{:5_299:}
期待看到主轴最后的谜底被打开，

木头木脑木性情

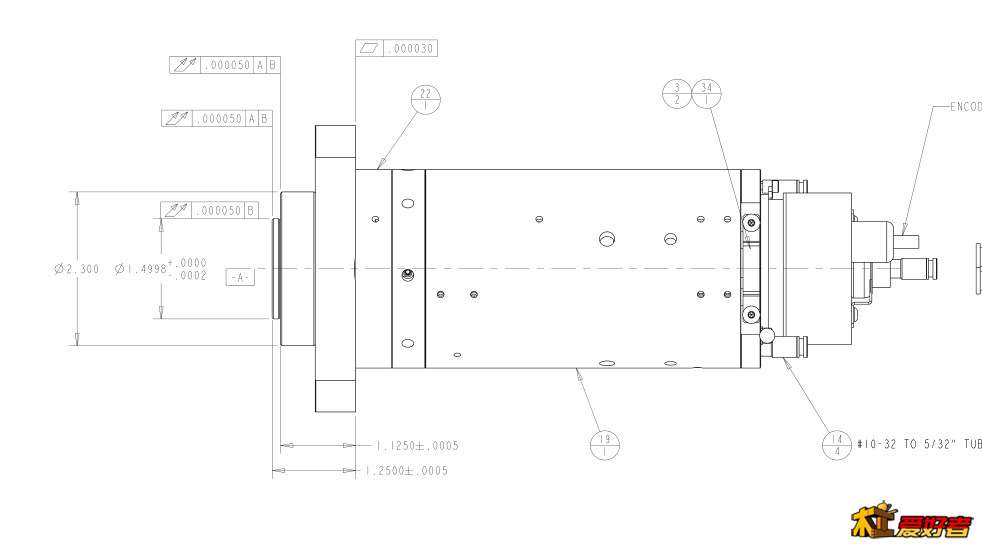

        他这个图纸属于超级变态，第一个变态的地方是在两个不同的工件上，两孔间距误差不大于0.00005，转换成公制也就是1.27微米，在一个工件上做到两孔间距误差不大于1.27微米都很难，基本做不出来，而且每孔精度偏差要远小于1.27微米误差才行，
! v2 W* I# \1 b1 [; q0 W4 s        第二个变态的地方是A位和B位总跳动0.00005，也是1.27微米，总跳动包括三个方面，端面跳动，外圆面跳动，端面对圆面的垂直度误差，要求随便一个部位的跳动远小于1.27微米才可能达成总跳动不大于1.27微米

国国

国家机密，国外的啊，神一样的东西，

木头木脑木性情

        以上还不算过分，能理解，单项机械加工误差做到一微米以下虽然有难度但还是可以的，几项综合误差累积到1微米难度是登天级的，不过目前人类已经能登天了
8 Z/ T6 D# k( |3 v

木头木脑木性情

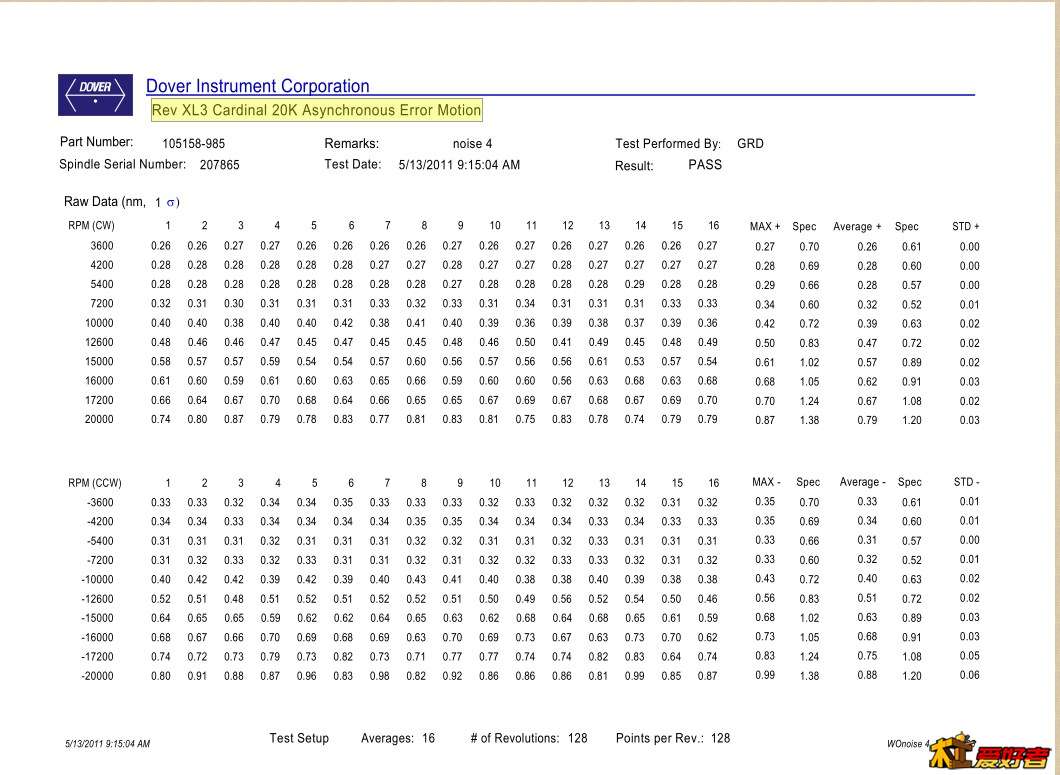

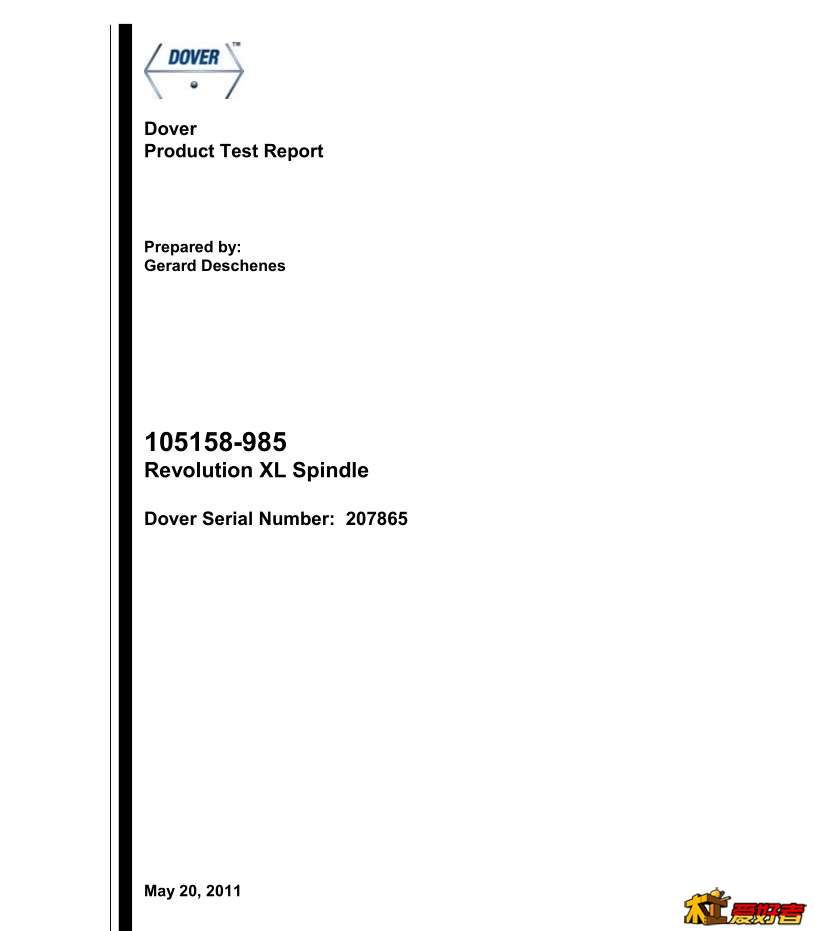

        最不可思议的是在下面，每个主轴都带唯一的检测报告，这个报告不能正视，仰视都不行，只能用不可想象来描述


+ R5 R& N( M' H& k+ c

木头木脑木性情

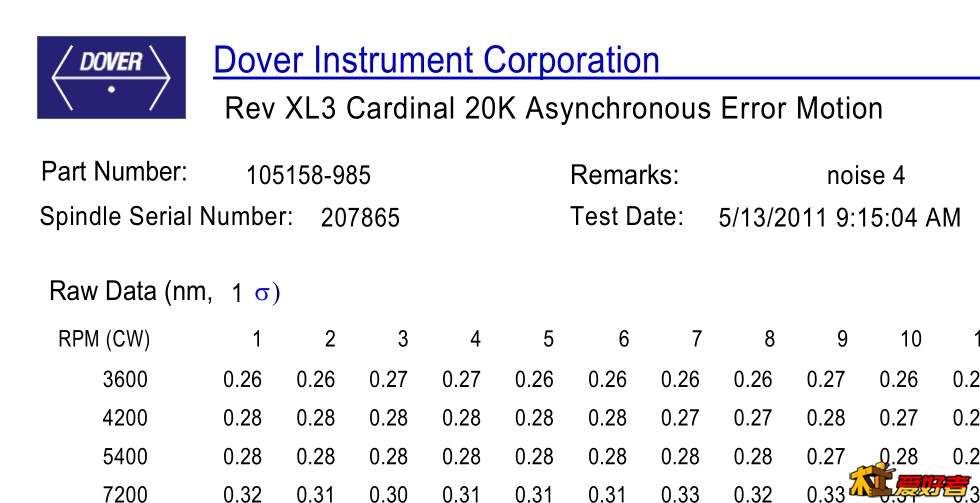

        放大一下检测结果部分文字和数据，没错，运动误差可以理解为回转精度，0.几几，后面的单位是nm，纳米
# y; s# e/ J+ X0 [
0 |% t' ~7 m+ a% A
% |) U' ?9 F( w( f. A# i( `

pingsqr

贴子的内容，对坛子里大部分木友来说都过于高端了。不过，就我等来说，偶而进一回“大观园”

pingsqr

,开开眼界什么的，被科普一下，也是幸事。
" P$ E$ N$ Q. E3 T

wangaidong99

不明觉厉

晋阳卿

太强大了   赞一个

海豚木工

长见识了，以前只知道液压悬浮的轴承。看来这个空气轴承主要特点的是超高精度，好像不是用于超高转速。
否则检测的转速范围应该不止到20000转而已。

yjf118

遇到大神了  航天的吧
