每日直播-教你diy铝型材雕刻机-4.13更新

木鬼工 · 发表于 2013-4-14 19:55:15

太牛B了，年轻人好样的！

jxsed · 发表于 2013-4-14 20:27:47

高手在民间啊

小蛛蛛 · 发表于 2013-4-14 20:50:55

你太有才了！---------------------

.小猫钓鱼 · 发表于 2013-4-14 21:14:57

看到你的作品真想和你交个朋友！
n你很棒，是我见到最有才得了

zhjhmt · 发表于 2013-4-14 21:16:06

这个得要顶。。

zhangboplc · 发表于 2013-4-14 21:55:41

这才是我看到的真正的大学生，看了你的视频很激动人心，实力当强，在这个论坛里，你是最棒的，向你学习{:5_315:}

小木工M · 发表于 2013-4-15 00:28:58

jounge 发表于 2013-4-14 16:23 : v+ K7 T( j+ p2 n+ l, E9 g
你在让我这样再做一台你说你忍心吗？

看着快进的镜头感觉不错~ 哈~ 有Q么？私聊{:5_316:}

邂逅阳光 · 发表于 2013-4-15 00:42:54

24了？握个爪吧偶比你小一岁看看我的吧 ( _6 M' w: _* l4 {- b' m j
http://bbs.5imx.com/bbs/forum.ph ... &extra=page%3D1
3 l! ]. ^7 A- i! Z) K! u" [, X( q
& X* v4 e, ^- l2 W6 v1 I, a共同学习交流

n5998744 · 发表于 2013-4-15 01:52:57

你怎麼這麼棒呀! 你的成品都可以當商品賣了，真是商品化十足的diy，能動能靜頭腦一級棒，時下年輕人的最佳表率，在此獻上萬分崇敬之意。
影片剪輯和配樂都很專業，尤其音樂跟你型好搭啊! 帥氣極了!太棒了! 真是無懈可擊。

jounge · 发表于 2013-4-15 12:52:58

n5998744 发表于 2013-4-15 01:52
, o& O4 z+ [9 `" J" e$ q ?" T你怎麼這麼棒呀! 你的成品都可以當商品賣了，真是商品化十足的diy，能動能靜頭腦一級棒，時下年輕人的最佳表 ...

还有台胞啊，谢谢你的回复，我会继续努力，做到创新

jounge · 发表于 2013-4-15 13:31:44

继续讲设计的问题，用到铝型材首先你需要把铝型材的模型建出来，然后结构构件一出来就按你设计的来了，

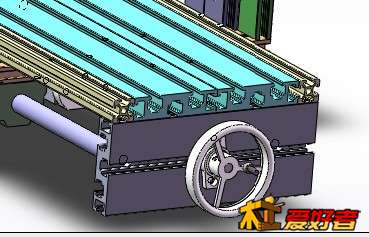

这时候你要把尺寸的问题都想好了，Z轴的行程不用太大，这个稍后我会讲为什么，X轴行程Y行程最好接近一些，别一样，Y轴稍长点，因为之所以要接近，还是为了整体的刚性，相对来说强一点，增大形成对成本的增加不是很大，因为你做一个廉价的雕刻机，最大的成本就是电路和丝杠，确切的说是丝杆螺母，联轴器，这些固定的东西，因为你丝杠稍长一些，70一米，光轴30一米，你长你能长多少啊，成本又不会增加太多，但是不希望你做太大，因为本身就是铝合金，时间长了，肯定有形变，还是适中比较好，比如2030，等你这个做成了你有经验了，你再做钢铁的强度大的，行程大的，那应该容易了吧，做廉价的也许更多的是在摸索的过程，继续讲，首先你从底座开始设计，XY行程确定下来以后你的底座应该也就出来了，台面用铝型材2080（下面的数字都是铝型材型号）如果设计的用两个还少用三个还多这种情况，那就用2040补，或者其他满足高度宽度的型号也可以，最好用能下方螺母的，这样可以用螺丝固定平口钳，或者台面板等，

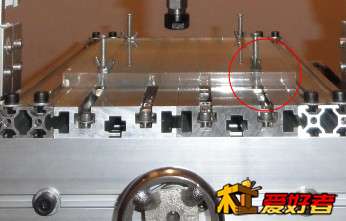

类似这样

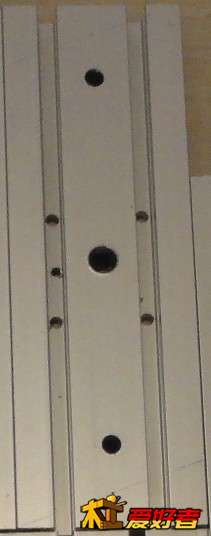

这里还有一个有效行程的问题，比如你设计的Y轴行程是400MM那就是指你做出来的机器Y轴能移动两个方向的距离为400，那么你就需要把滑块的距离加上，如果用16LUU（长85）那么Y轴光轴就需要至少485，那丝杆当然也要比理论值多85.在光轴和丝杠的设计上，Y轴前面板也用2080，这个型号如果放手轮碰不到边，用2080的话，那么光轴丝杆定位孔就在2080的中心线上就行了类似这样

如果偏一边，那么另一块板子也要偏，这个加工的时候再说，

木木爱 · 发表于 2013-4-15 16:30:29

感谢楼主！佩服楼主！:victory:

phg780606 · 发表于 2013-4-15 17:15:44

谢谢你真的不是一般强大

big_big_wolf · 发表于 2013-4-15 17:26:14

你好！LZ，我也打算准备计划弄一台ＣＮＣ，我看了你的视频后，感觉你的设计值得参考，不过我的打算弄大点，能不能发一些你的设计文件和参考资料来参考下！谢谢！

jounge · 发表于 2013-4-15 19:45:33

弱弱问一下这个帖子还有人关注吗
