每日直播-教你diy铝型材雕刻机-4.13更新

519452756

jounge 发表于 2013-4-15 19:45
弱弱问一下这个帖子还有人关注吗

9 r9 t. [  f6 |+ r# o$ G0 ~还有我，一直在关注。哈哈。有空就上来看看，

519452756

519452756 发表于 2013-4-15 20:25
还有我，一直在关注。哈哈。有空就上来看看，

是啊，一开始我看到都觉得那个z轴的设计分成3段，觉得没有整体一块那么结实。不过成本是少了很多很多，毕竟那个弯型要到外面加工是很贵的。哈哈哈。。不过没有想到你今天说的那个重心问题，哈哈。。有道理！！！

忧郁de风

jounge 发表于 2013-4-15 19:45
- {2 R3 ]# h3 \" ]1 q弱弱问一下这个帖子还有人关注吗

一直在关注，等你更新

jounge

  z* u; D/ b. b8 f" y2 U
     关注这个帖子的有问题可以问，图纸的问题目前真的是不想给自己找麻烦，等我答辩完毕业了，图纸再说吧，现在只有你们谁想做的自己摸索吧，我觉得完全仿造别人的也没什么意思，因为是我设计的 ，所以每一步我想做什么心里非常清楚，等你仿的时候肯定有漏洞，所以我觉得还是自己设计一套出来最合适，
继续说设计的事，Y轴和台面板确定好以后你得想固定丝杆的问题，你是想用丝杆专用的轴承座，还是廉价的，差的可不是几块钱啊，所以说想做性价比肯定用轴承座了，
9 I0 f) g3 U: P+ d/ y/ c! y这种的就可以，看见我上面的面板了吧，上下的两个螺纹孔就是放轴承座的（后来我发现了一个更好的解决方法，当时设计的时候没想到等组装的时候再说），至于丝杆怎么设计按你的思路啦，轴承座有不同内径了，所以丝杆也要车出来和轴承内径配套的，公差+0.03就行了，如果要用手轮的话就需要丝杆再长一些，长多少，自己画图设计一下就明白了，手轮也有内径用内径8的正好，外径76可以不碰到边缘，也可以用贵一点精度高的手轮，我用的是铸铁的，同心度不高，转起来有些抖。便宜嘛，光轴的滑块用SCS16luu就可以了不需要四个，两个即可，Y轴的移动板了，这个移动板需要你根据你的Y轴前后面板也就是上个回复里面那个需要根据X轴来确定的那个面板，那Y轴的移动板需要根据那个光轴的定位孔的尺寸以及结合滑块的四个螺纹孔的尺寸来设计Y轴移动板滑块孔的位置，多大孔比5大的通孔，（提醒一下所有的连接尽量都采用螺丝和螺杆的配合，尽量少攻丝，因为是铝的攻丝肯定不久就会松动，影响心情），

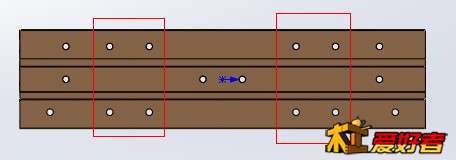

图中两组 每组四个孔就是滑块上的四个孔，这个两组空之间的距离就是 你Y轴面板上光轴定位孔之间的距离，这个距离根据你的x来确定，尽量是两个孔距离最大，而滑块从正面看没有出前面板，这样你的雕刻机重心会低一些，相对能稳一些

jounge

     关注这个帖子的有问题可以问，图纸的问题目前真的是不想给自己找麻烦，等我答辩完毕业了，图纸再说吧，现在只有你们谁想做的自己摸索吧，我觉得完全仿造别人的也没什么意思，因为是我设计的 ，所以每一步我想做什么心里非常清楚，等你仿的时候肯定有漏洞，所以我觉得还是自己设计一套出来最合适，
继续说设计的事，Y轴和台面板确定好以后你得想固定丝杆的问题，你是想用丝杆专用的轴承座，还是廉价的，差的可不是几块钱啊，所以说想做性价比肯定用轴承座了，
0 K2 D/ G# O* z7 V* A5 t8 d& h 这种的就可以，看见我上面的面板了吧，上下的两个螺纹孔就是放轴承座的（后来我发现了一个更好的解决方法，当时设计的时候没想到等组装的时候再说），至于丝杆怎么设计按你的思路啦，轴承座有不同内径了，所以丝杆也要车出来和轴承内径配套的，公差+0.03就行了，如果要用手轮的话就需要丝杆再长一些，长多少，自己画图设计一下就明白了，手轮也有内径用内径8的正好，外径76可以不碰到边缘，也可以用贵一点精度高的手轮，我用的是铸铁的，同心度不高，转起来有些抖。便宜嘛，光轴的滑块用SCS16luu就可以了不需要四个，两个即可，Y轴的移动板了，这个移动板需要你根据你的Y轴前后面板也就是上个回复里面那个需要根据X轴来确定的那个面板，那Y轴的移动板需要根据那个光轴的定位孔的尺寸以及结合滑块的四个螺纹孔的尺寸来设计Y轴移动板滑块孔的位置，多大孔比5大的通孔，（提醒一下所有的连接尽量都采用螺丝和螺杆的配合，尽量少攻丝，因为是铝的攻丝肯定不久就会松动，影响心情），
+ a" j- `& F$ Y1 z+ g/ C图中两组 每组四个孔就是滑块上的四个孔，这个两组空之间的距离就是 你Y轴面板上光轴定位孔之间的距离，这个距离根据你的x来确定，尽量是两个孔距离最大，而滑块从正面看没有出前面板，这样你的雕刻机重心会低一些，相对能稳一些

浅唱伤与痛

jounge 发表于 2013-4-12 22:51
7 r( Y. N, e- ?- H7 o, g. _说之前我先说些题外话，我今年24，轴承之乡瓦房店人，和大部分喜欢捣鼓东西的人一样从小就喜欢。从小拆 ...

. s& h$ L" i0 I1 ~* _牛人，佩服！佩服！说来惭愧，我是学习机械设计制造及其自动化专业的，和楼主专业相近，看到楼主你DIY的激光雕刻机，佩服的五体投地! 你现在就是我们最好的榜样，大学不能虚度! 要学点真材实学。

橄榄树123

看了楼主的帖子真是心潮澎拜，我也想做一台自己的雕刻机，我是做机加工，机械这一块应该没有问题，但是我对电子电路和软件不太懂，所以一直没有敢下手，希望楼主把这一部分的知识传授一下，谢谢！！雕刻机和视频做的确实不错，真羡慕你

灵鹤。美之木

不错不错，虽然我玩雕刻机也几十年了，对DIY雕刻机一直很关注，这位同学DIY精神值得表扬！哈哈哈

williamgarcia

这个必须要顶你。

gthqxz

DIY是种精神是兴趣，把想法通过努力变成现实就是最高的境界。

kfcc2008

什么时候更新呢

风翼

高人，顶你一下，看了这么难真心不敢自己弄了啊

lswxp

真不错，真相现场观摩一下

jounge

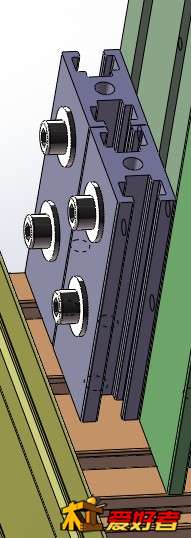

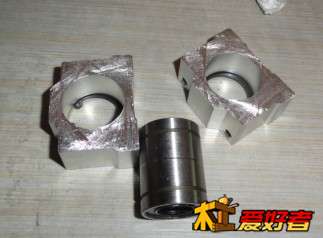

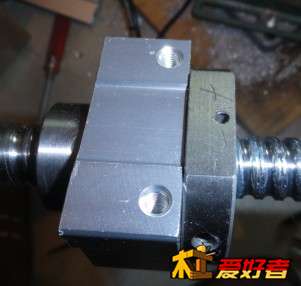

      继续，上面说的那个Y轴移动板需要用1590，宽度要参考你的台面板和X轴的宽度，最终再确定X轴侧板与Y轴移动板怎么固定，孔在哪里打， ，固定板用的是1530，两端是通孔，攻M6的孔，这个孔也可以也可以用长内六角螺丝从上面通下去，我觉得攻丝就可以了固定的比较快攻得丝要长深一些，因为这两个1530是重要的结构，横向的两个螺丝最好是沉孔也行，沉孔的话，X轴就又增大了工件的宽度，不是有效行程啊，是放工件的最大宽度增加了，这个看自己想法了，还有丝杆螺母与移动板的连接因为螺母是圆的。所以你就需要一个轴套给固定住，巧合的是正好SCS16uu的滑块可以，三个轴买两个就可以了，需要这样处理 ，里面有卡簧，需要用到卡簧钳。不用卡簧钳也可以，自己想招，另一头螺母需要磨，因为螺母高出一块 ，这也是视频，里面火花最多的那个操作，钢的，需要用砂轮，用电磨费时，最好找砂轮机或者角磨机，整个制作过程角磨机就在这个地方用到了其他全是电钻的活，对了这个地方提个醒，千万不要把螺母旋转出来，往回安可费了劲了，费时，闹心就这么形容，磨的时候用纸或者塑料袋给螺杆包上，磨完不要转螺母，把丝杆用手按着拿抹布擦一遍，别让铁粉进去了增加磨损，

jounge

- D# P7 h. X. b6 I: b& Z/ U7 j
      有些话要跟关注的人说一下，这个雕刻机是我的毕业设计，我6月份毕业的时候有答辩，所以现在还有一段时间，我只是提前做完了，有人跟我要图纸，我真是没法办给你，这也是不给我找麻烦，等毕业了，这点图纸算什么，又不是专利，我更新帖子数据是不打算出来，只是说说一些思路，离我设计也有一段时间了，可能说一些漏一些，将就听吧，不指望说我教你做什么，我也不是师傅，我就算是带动起你的兴趣，让你赶快动手吧！我要忙论文，每天就更新一些，要做的不会画图的你最近可以学画图，画图真的不难，到时候设计的问题可以问我，等你设计出来了你就完成了三分之二了，剩下的就是加工，那都是小事了，照着图做咱还不会吗？
继续
X轴移动板也是1590，滑块也是scs16LUU, X轴两个侧板用1560，这个地方说一下就是你的X轴两个侧板，不能太高，那样的话工作起来，Y轴会不稳，影响精度另说，肯定影响机械性能，也是寿命肯定短了，
* b6 f; z" p) n  n) e7 P

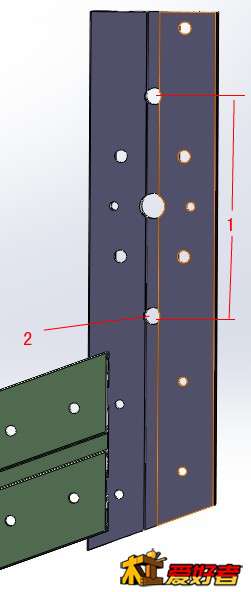

% q: n) _9 Y9 ^0 O( a, i. O1这段距离是根据你X轴移动板来确定的，也就是两个滑块之间的距离，2这个孔最好靠到X轴侧板中间那块板子的边缘。不能太靠边，别影响装配了，就是你的X轴侧板要低一些，然后移动板高一些，以后会说为什么移动板要高，
" m( |  |5 _; j  _" K

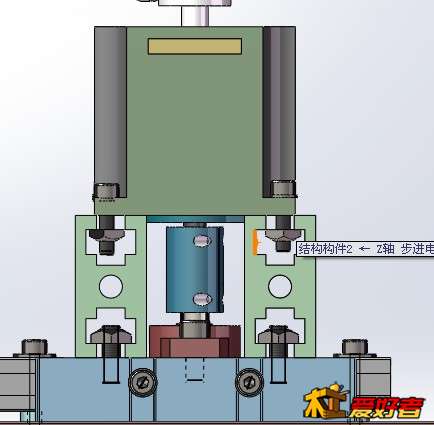

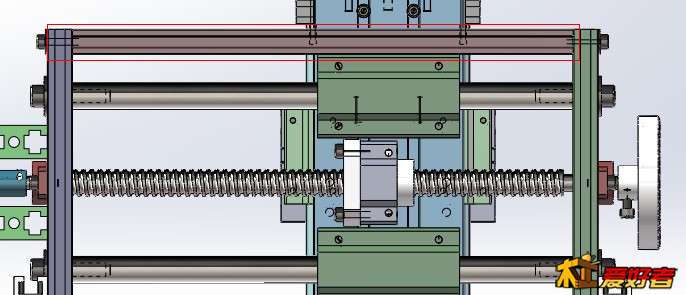

5 ?6 ~( }5 J$ \9 G# q这个地方要用一种型号的铝型材固定，看你做什么样了2030 2040a…… 都行，步进电机与侧板需要连接，有的人用铜柱接线端子，这里可以用2040A，
* a/ n# z6 y! S5 ?# ]- J 一看就明白，步进电机固定板的长度跟你的板子宽度一致就可以了
