每日直播-教你diy铝型材雕刻机-4.13更新

木匠的尾巴

这个太牛X了，

ynlga

小子，年轻有为啊，年纪轻轻就表达了成功男人的肺腑之言。要注意别烧父母的钱嘎。赞一个，力挺

反面教材

好技术，学习了。

自由的木匠

我看着喜欢，顶下，但愿我们国家这种人能动手动脑加创新的越来越多

werthers

哥们，佩服。
能列个外购件清单吗，想参考一下，比如电机、控制器、丝杠、导轨都是买的什么牌子什么型号啊。
6 B" o  P3 t. E2 X4 u向你学习

goodgoods

年轻人搞的不错，建议以后往五轴六轴发展，国内这方面人才太少了。

jounge

   今天继续，前一段给我弄得，现在都黑白颠倒了，中午才起来，继续

      我说的都是本人的想法，不存在完美的事（虽然这是我追求的）所以说什么有对但也一定有错的，那你就取精去糟吧。昨天说了，很多人因为经济原因可能不敢下手，那现在我告诉你你现在喜欢我这个的吧，机箱除外，机箱我用亚克力是为了给老师们呈现内部的电路，就这个机架应该会有很多人喜欢，这个机架我跟你说完你看看你能不能做，有人说用铝排，我当时没想做，后来问了一下侧板的价格我设计的当时一个要300，我寻思300！我整个机架的铝型材都可以买出来了，而且铝型材已经做好了氧化处理，外观漂亮。这个也因人而异了，如果你经济不是问题，那么你参考以后我说的，你用强度高的材料，首先是图纸，如果你的头脑能把三维的东西想象出来，那么你连3D作图都不用画了，你就想，但你不能随意的想，你得有个参考，你能从平面图看出立体的东西来，如果你做不到，那你就参考别的图纸吧，那参考的话 还有个问题，这个人做的是3040我想给做大6080，这个就不是说把所有尺寸都给扩大2倍就行了，所以你参考就尽量完全参考，因为人家做的时候是考虑很全的，你改一个数据，很可能牵动着很多数据，有一个数据你没想象到。组装你就出现问题了，这时候你再想怎么解决，你就乱套了，如果说你想做自己的东西，那你就学画图吧，在这之前电的问题你都不用考虑，你就考虑机架，说到画图，有很多人用cad nx sw 甚至caxa，这个就因人而异了，我当时是现学的sw，画型材的会很快，曲面不用学，因为用不到，画的时候，不知道你什么性格，当时我没想自己凭空想一套方案出来，我之前看了很多帖子了，大概什么形状我有印象，有的人肯定会说我要做我就做自己的东西，所以自己开始从0开始设计一套完全自己的雕刻机，这样的确很厉害，但是时间耗费太多了，你要知道我们不是研发产品，你就做出来了，也许有很多地方设计不合理呢，这东西都是一个仿一个，都做一样的咱也没意思，咱可以仿，但仿的时候你不能完全仿吧，你就得加点自己的想法，这个时候就是我说的“盗”，就是取其精华嘛。我要是从自主设计到组装到电器驱动板自己焊接…………，一条龙完全自己做，这样的人其实也有，但是我觉得完全没必要，现在是团队合作，效率最重要，我省出来的时间做作品可以不、升级可以不、你看我做的只耗费了两个月，也没说差吧，好，你现在对画图有了解了，有想法，那你想想你想做什么样的雕刻机，我所了解的就是 移动龙门，固定抠门，十字滑台…………我选移动龙门当时是纯粹为了外观而没考虑性能，因为我当时没考虑用它做什么做作品出来能雕个电路板，能给老师演示就行了，一想龙门移动，挺有科技感的，就选移动龙门了，现在来看移动龙门的Y行程的确是一个大优势，刻木头亚克力，电路板什么的那是完全没问题，但要是想铣金属，还是固定的吧，铝型材强度是不行，行也是没效率，还可能损伤精度，因为其他的结构我都没做过，就不咯嗦了

% W2 p! S* M6 r; u* m, u歇一会儿再说移动龙门的设计

jounge

小木工M 发表于 2013-4-12 23:48
自制激光雕刻机么这是？   让你做一台的话收多钱呢？

你在让我这样再做一台 你说你忍心吗？

gaoyong868

这个是必须要支持一下的！以后有时间咱也弄个玩！

goodgoods

年轻真是好啊，有那么多的精力可以利用。。。

txdxhb

这个要收藏,以后给我儿看,人家这大学上得,真是......现在这样的年轻人不多了....

pengjing906

不能用强悍来形容了。。两个字“彪悍”！！楼主加油~

gdzldn

* {7 |' N" X' q  a" o
+ _' `5 X- c2 N) { 我的也快完工了....等会上图一起看看
没地方买钢板, 铝料很方便.

jounge

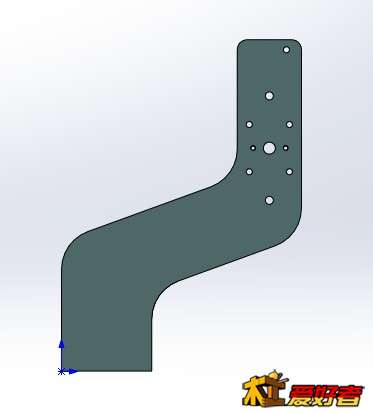

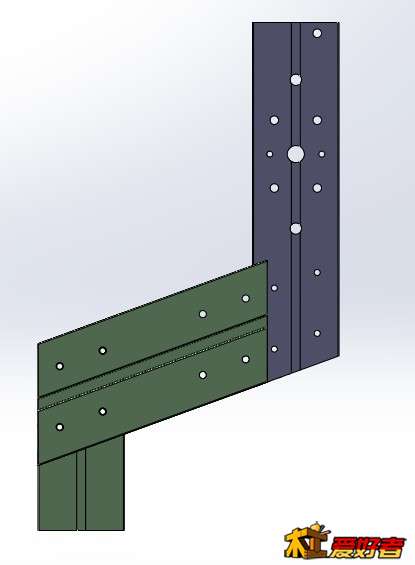

   说我这个龙门设计就是有我自己的东西了，因为我参考大海的铝型材雕刻机的时候，发现他的设计浪费了很大一部分Y轴，而正常我们看到的都考虑到了这个问题，都是一体的，应该是他当时考虑到结构强度的问题了，这也是为什么我开头说的不建议仿照我的做，我建议大家宁愿多花点手工费做成一体的，增强强度，我纯粹是为了省成本才这样做的。
: [2 A" m" B' t2 L' L这个可以看图就明白了

/ F6 H4 [! ^1 q
0 C7 k1 V+ S" A: K! n

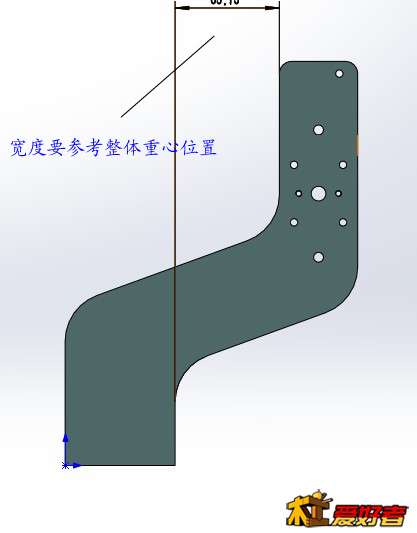

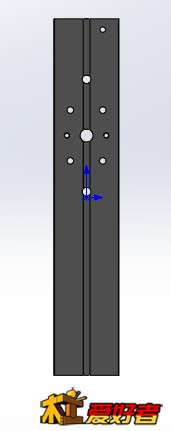

大家可以想象一下如果竖直的龙门当把龙门移动到Y轴负方向最大值的时候，主轴已经出了工作台面很大地方了，这时候无论机械稳定性，和雕刻强度都无法保证了，也可以说根本没法雕刻了，出来的部分怎么固定？浪费了一部分行程，而且这个不是随便一弯就可以的

7 `5 l. F, M  a/ Q

过冬虫

今天一上坛就被楼主所迷住了，为楼主的多才多艺所折服，更为楼主的好学叫好。本也想D雕机困于控制软件不熟练潜水学习中，今看了楼主视频更想先D楼主的迷你台钻希谅解。谢谢楼主分享，学习了。
