每日直播-教你diy铝型材雕刻机-4.13更新

jounge · 发表于 2013-4-18 12:38:30

本帖最后由 jounge 于 2013-4-18 12:41 编辑

雕刻机做完一个月了，我记忆力还不怎么好，就说这么多了，这东西因人而异，有的人自己就做了，有的人就慢一些，我吧还不会教人，说话的也许太直接太快有的人反映不过来，将就看吧，最近没精力忙论坛了。最后再更新一些，关注我的人也许就可以有收获啦，不关注的我也不会重开帖子发了

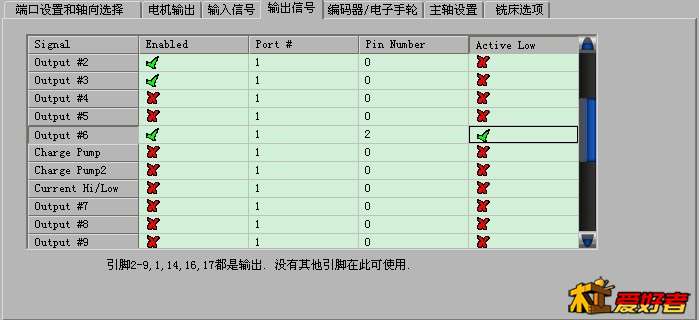

1激光控制，接口板上最好买带继电器的，最好有3个继电器，还要带PWM和0-10V调速的，接线的时候你就会明白的，不带继电器的你就是在给自己找麻烦，好了，接口板带继电器，如果一个继电器的端口是P2，那么在mach3中设置——总体设置——普通设置下面 Z is 2.5d on Output #6，前面的勾打上，注意这个继电器不能和主轴共用，必须是单独的，然后再设置——端口/针脚——输出信号——找到Output #6 把pin number 填2 低电位有效勾上（P3端口的继电器就填3）

为什么要三个继电器，一个给主轴，另两个并联，一个控制激光一个接到冷却液接口，这样如果你接灯了，停止工作的时候冷却液开着灯还亮，如果只接激光继电器，当Z大于0的时候继电器就关闭了，等这时候就不亮了，当然这是我的接法，你怎么接看你的了，我用了5个继电器，外接两个，用来换向，也就是控制电机的正反转。
2如果一开主轴就紧急复位了，那么说明存在干扰，你用两个2.2μF的电容，一个把接口板GND和限位并上，一个把GND和对刀并上。
3机床接电源地线，对刀的和GND单独走线，也就是机床接地和接口板的GND是分开的，接在一起要是端线漏电了，你接口板驱动板都得玩完。

本帖更新告一段落，有问题可以问。谢谢大家的支持，最后祝你制作成功！

沉思录 · 发表于 2013-4-18 22:29:41

厉害厉害厉害

ltyacc · 发表于 2013-4-18 23:25:39

感谢楼主的分享,慢慢学习下..

仗剑入凡尘 · 发表于 2013-4-19 23:35:32

好厉害,比我做的好多了.有图给我一份.我也想D你那种.

wsndld · 发表于 2013-4-20 01:13:44

jounge 发表于 2013-4-16 14:05 2 w& z3 a( \6 Z, ~
继续，上面说的那个Y轴移动板需要用1590，宽度要参考你的台面板和X轴的宽度，最终再确定X轴侧板与Y轴 ...

螺母分离其实也没那么难装回去，需要点技巧罢了。

kfcc2008 · 发表于 2013-4-20 10:58:08

电器部分能收说吗自己怎么做驱动控制板

kfcc2008 · 发表于 2013-4-20 11:55:21

买材料的淘宝店铺方便的话发我一下

jounge · 发表于 2013-4-20 12:22:05

kfcc2008 发表于 2013-4-20 10:58
! i- _% O, J3 S4 B$ p$ Y$ L- z电器部分能收说吗自己怎么做驱动控制板

驱动板和接口板都是买现成了，本打算自己做的，后来考虑毕业设计的工作量够了，也是着急玩雕刻机就买现成的了，可以到大海论坛搜电路图，用的是6560

交友 · 发表于 2013-4-20 13:37:08

请你再详细一点，这样我就能仿造了，谢谢！

Q友 · 发表于 2013-4-20 16:59:40

看了兄弟的帖子让我仿佛在看007的电影，主角太强大，有科学的头脑，有精湛的技艺，能将一堆乱七八糟的东西非常精致的组合在一起成为一台漂亮的机器，文武双全，简直神了。这个帖子就是最好的个人简历

zlqzl · 发表于 2013-4-21 07:23:58

不容易啊！年轻人，坚持下去，一定是有所收获。

gdsnake · 发表于 2013-4-21 23:35:57

很强大，必须顶

milkgirl · 发表于 2013-4-22 00:56:15

学习了！！谢谢楼主～

56212 · 发表于 2013-4-22 09:19:24

是个人才！你是个人才！

1021394695 · 发表于 2013-4-22 16:14:38

这个澎湃啊
