自制的车床

佛珠缘001 · 发表于 2015-3-14 22:29:57

初级学员发表于 2015-3-14 20:22
/ N' x! e* x z# h1 ~我几乎看了您所有做车床的帖子没有看到关于滑块固定和调节预紧的图片啊麻烦您告诉我在那个帖子里谢 ...

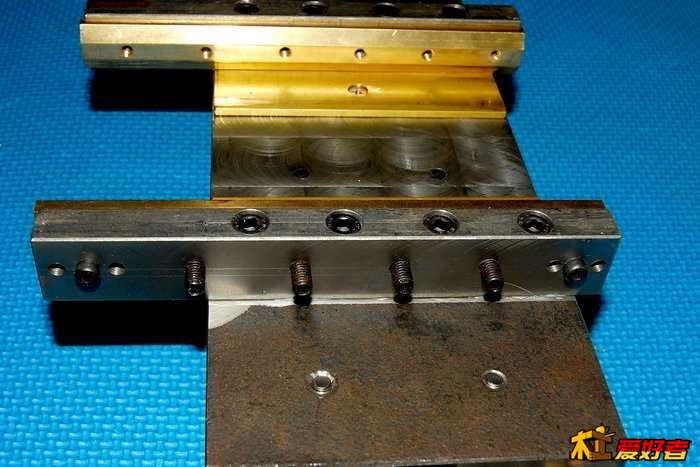

这张图片就是关于滑块固定和调节预紧的图片啊。

热爱DYI · 发表于 2015-3-15 00:01:17

初级学员发表于 2015-3-14 20:220 j9 v# L9 a/ G2 I9 V2 \% I7 Q6 _
我几乎看了您所有做车床的帖子没有看到关于滑块固定和调节预紧的图片啊麻烦您告诉我在那个帖子里谢 ...

http://www.zuojiaju.com/thread-262906-1-1.html

这张就是固定铜滑块的图片，做了好台车床，有新鲜感的才拍图片，不然老是反复发曾有相似没意思，看多了会厌烦。
玩DIY最主要是学习原理，明白原理才能创新，所谓一理通百理明，

lation1002 · 发表于 2015-3-15 09:54:08

五体投地！

初级学员 · 发表于 2015-3-15 21:51:53

lation1002 发表于 2015-3-15 09:54
- Y9 g. C( Y, ?- ^五体投地！

好吧谢谢了剩下的我慢慢的研究吧

学生我只想知道中间那4颗长螺丝和两边的那两颗短螺丝哪个是固定铜制滑块的。哪颗是调节铜制滑块的。如何调节。这就是学生我最最纠结的地方纠结我好长时间了

初级学员 · 发表于 2015-3-15 21:52:57

热爱DYI 发表于 2015-3-15 00:01
1 v' b b9 r! |# xhttp://www.zuojiaju.com/thread-262906-1-1.html0 B; k( b0 H" p5 t' \3 e5 p2 m

9 g9 c! w) C9 p* _2 V# A8 [; Y+ b/ M这张就是固定铜滑块的图片，做了好台车床，有新鲜感 ...

好吧谢谢了剩下的我慢慢的研究吧

学生我只想知道中间那4颗长螺丝和两边的那两颗短螺丝哪个是固定铜制滑块的。哪颗是调节铜制滑块的。如何调节。这就是学生我最最纠结的地方纠结我好长时间了

热爱DYI · 发表于 2015-3-16 01:41:52

初级学员发表于 2015-3-15 21:52' G1 H- u! D. u. s$ ]- ]
好吧谢谢了剩下的我慢慢的研究吧

服了！这样最肤浅的基本知识都学会，怎能做床啊？

没有头的螺杆只能作顶丝（调节松紧），把这些顶丝换成有头的螺丝就能固定铜滑块。

初级学员 · 发表于 2015-3-16 20:31:04

热爱DYI 发表于 2015-3-16 01:41- o2 Z7 m h0 M8 o$ v! U7 ]5 W* T
服了！这样最肤浅的基本知识都学会，怎能做床啊？/ \. z$ I4 }: l9 g8 M |

/ K4 j: @7 O' h2 R. r: V没有头的螺杆只能作顶丝（调节松紧），把这些顶丝换 ...

呵呵谢谢您不厌其烦的给予解释。您说对了，我本来对这方面从来没接触过的更别说做了自从无意中看到大师们自制车床，特别是您的作品那真是太漂亮了简直巧夺天工啊。学生我真是被深深的吸引住了中毒了而且是相当严重。所以我每天下班第一件事就是看您的作品研究，研究，再研究。现在主要纠结在拖板滑块这里了。我有个朋友做加工的，可他没时间。我只能弄好样子然后他得空加工，个体嘛。

没有头的螺杆做顶丝的话那铜滑块的孔还用攻丝吗

热爱DYI · 发表于 2015-3-17 00:38:21

初级学员发表于 2015-3-16 20:31. T2 q6 Z- o0 T c0 D5 K6 l: J6 Z
呵呵谢谢您不厌其烦的给予解释。您说对了，我本来对这方面从来没接触过的更别说做了自从无意中 ...

有顶丝那面的铜滑块不用攻丝。这些最基础的最好问你那位搞机械的朋友，，用文字表述太费时间了（本人年龄大打字很吃力）。

大挪移 · 发表于 2015-3-17 19:30:07

热爱DYI 发表于 2015-3-17 00:38; N ?0 Y H% I' M- X1 @: s- O
有顶丝那面的铜滑块不用攻丝。这些最基础的最好问你那位搞机械的朋友，，用文字表述太费时间了（本人年龄 ...

老哥这台车床愿意出让吗？

总是闲不住 · 发表于 2015-3-18 09:45:33

哎老师由于做不好燕尾滑块我买的现成的不知道能不能用还没到家！

初级学员 · 发表于 2015-3-18 11:56:15

热爱DYI 发表于 2015-3-17 00:38( }# V z8 h, }3 D: d
有顶丝那面的铜滑块不用攻丝。这些最基础的最好问你那位搞机械的朋友，，用文字表述太费时间了（本人年龄 ...

呵呵对不住啊

莪媞①嗰兵 · 发表于 2015-3-21 17:35:03

请问马师傅床身用平面导轨来做要怎么设计尾坐和拖把的固定才合理呢

热爱DYI · 发表于 2015-3-21 20:17:41

莪媞①嗰兵发表于 2015-3-21 17:35
% s: Y0 d3 S4 O. p' \( j请问马师傅床身用平面导轨来做要怎么设计尾坐和拖把的固定才合理呢

什么是平面导轨？本人没有见过，或者是有别的称呼吧？

guduwushi · 发表于 2015-3-23 09:35:05

老师你好，我也想照着你的小车的样子做一个，您能不能给提供一下购买床头的地址和型号，电机型号也给个链接。另外，尾椎套筒有多长？谢谢

小予 · 发表于 2015-3-23 15:09:47

太厉害了
