自制的车床

无极寒冰 · 发表于 2015-4-8 14:58:12

真太专业了

热爱DYI · 发表于 2015-4-8 23:46:51

icybeauty15 发表于 2015-4-8 11:20' i8 c( R% \, j4 c. a" ^
大神啊我有个木工小车想改个佛珠机就是不知道该怎么改用中托板固定电机还是用个十字台钳呢？还有没有见 ...

我没有接触过木工车床，只是偶尔看过图片，要改需要有实物在场，所以无法提供建议。

guduwushi · 发表于 2015-4-10 16:55:54

这几天没上网，忙着赶进度呢，拆了装装了拆，来回倒腾，好多东西自己都做不了，还要请人帮忙。

小小木工1987 · 发表于 2015-4-11 11:13:05

学小木匠 · 发表于 2015-4-12 10:17:05

马老师的技术精湛，动手能力超强，耐心回复网友的问题，佩服！我已经中毒了，准备动手D个床，到时麻烦老师傅指点迷津。

xinzyd · 发表于 2015-4-20 10:51:03

本帖最后由 xinzyd 于 2015-4-20 14:47 编辑

马老师，麻烦指教！
中拖板丝杆固定座，是不要钻两带沉孔的通孔，通过螺栓与两根导轨固定啊，导轨平面抵住深沟球轴承的外圈？丝杠是M10的，轴承内径是多少的？12的吗？
手轮螺母是直接使手轮和推力轴承的靠近手轮的支架压紧，除丝杠外，与其余件不连接吗？
谢谢老师了！

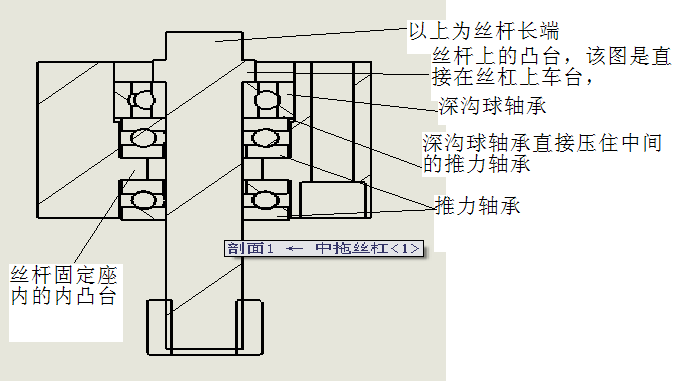

我理解的中拖板丝杆结构，不知对不对啊？请指教。图中丝杆是有凸台的，没象马老师那样用螺母车出台来。
