自制的车床

虔楠 · 发表于 2015-3-2 20:56:32

热爱DYI 发表于 2015-2-27 23:50! `7 z4 @& {( n2 K4 N6 q" ]
不知道你到底想做多大的床，确切的要用多大卡盘，所以关于主轴问题很难给建议，另外这些属于设计问题，这 ...

我想做的是木工车床，需要大的回转直径（30cm左右），但希望有时又能车个小金属配件，所以想学你D一台自己适合的。
目前就朋友送了一条2米多长的燕尾导轨（新的），电机看了几台，大都抽水电机，有一台是750W2800转的，听说抽水电机力道不行，请问是不是呢？能不能用在车床上？床头想用轴套，主轴和尾顶想请你做一套，希望你有能够帮忙。
还有就是想听听你的意建！

来自:Android客户端
江西省赣州市全南县桃江路

luyonghui66 · 发表于 2015-3-2 22:16:52

不错不错，高手

热爱DYI · 发表于 2015-3-3 01:23:01

虔楠发表于 2015-3-2 20:56
! c3 A8 x' k* t我想做的是木工车床，需要大的回转直径（30cm左右），但希望有时又能车个小金属配件，所以想学你D一台自 ...

可以用，但是皮带轮转速比要比较大，估计要5：1才能达到减速目的，也就是说主轴上的皮带轮要做到很大，如电机皮带轮是50mm，那么主轴皮带轮就要用250mm。

虔楠 · 发表于 2015-3-3 16:00:15

热爱DYI 发表于 2015-3-3 01:232 c3 |& s* r& V' x; k0 r3 `+ K$ u
可以用，但是皮带轮转速比要比较大，估计要5：1才能达到减速目的，也就是说主轴上的皮带轮要做到很大，如 ...

谢谢了！
这么大的皮带轮不美观，而且价格也高，我还是再找一找其他电机吧。

初级学员 · 发表于 2015-3-11 21:45:36

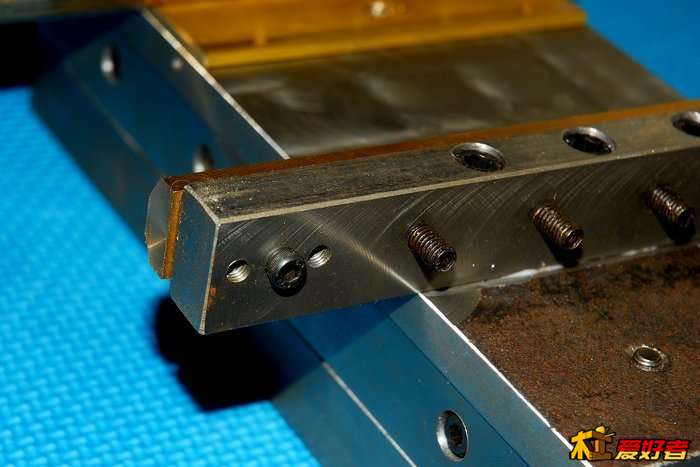

老师你好，你拖板上的铜制滑块是怎样固定的？是可以调整的吧?我是说他与导轨接触时的调整。是怎么调整呢?

热爱DYI · 发表于 2015-3-12 00:26:34

初级学员发表于 2015-3-11 21:458 o9 ^& w# {3 _1 C& d! _
老师你好，你拖板上的铜制滑块是怎样固定的？是可以调整的吧?我是说他与导轨接触时的调整。是怎么调整呢?

如有不明白的，请查看本人其他帖子，这方式有很详细的图解。

诚信立足 · 发表于 2015-3-12 01:43:09

虔楠发表于 2015-3-2 20:56! } ]. \5 M4 K6 a9 N5 P. y
我想做的是木工车床，需要大的回转直径（30cm左右），但希望有时又能车个小金属配件，所以想学你D一台自 ...

我也是这样想的‘80卡盘；6204轴承；最大回转13就行

诚信立足 · 发表于 2015-3-12 01:44:13

哎 DIY就是噩梦啊
睡觉

初级学员 · 发表于 2015-3-12 10:31:02

‘“自制的车床

面板前面用4颗螺圆定离合器，还有4颗顶丝用于方调整与丝杆距离，这样安装丝杆时就不用垫片之类的东，很方便调整。”老师您好我所纠结的就是在这里您用4颗顶丝用于方调整与丝杆距离，而拖板上的铜制滑块与导轨间隙肯定也得调整啊。大车床有垫铁的。郁闷

热爱DYI · 发表于 2015-3-13 00:39:46

初级学员发表于 2015-3-12 10:31, y: o, N2 Z p" f: Y
‘“自制的车床 : \1 \% `/ y: U

6 ?; W2 L1 g; ?) B' s- j" a面板前面用4颗螺圆定离合器，还有4颗顶丝用于方调整与丝杆距离，这样安装丝杆时 ...

请查找本人的其他做床帖子，里面有大量关于滑块固定和调节预紧的图片，本人回答此类问题多次了，反复回答实在浪费时间。

breezeswm · 发表于 2015-3-14 11:12:03

能否发个自制铣床的帖子，

breezeswm · 发表于 2015-3-14 12:08:09

马师傅，25通孔床头用12号槽钢好还是14号槽钢好？看你的帖子都是12号槽钢。没有14号槽钢的

热爱DYI · 发表于 2015-3-14 12:38:23

12号也可以，只是要把床头箱往背面移1、2公分，否则可加工的直径比较小。

fmzz1 · 发表于 2015-3-14 13:01:46

热爱DYI 发表于 2015-3-14 12:384 X2 Z; @/ B% f' m* G; }
12号也可以，只是要把床头箱往背面移1、2公分，否则可加工的直径比较小。

马师傅你好，看了你的很多贴，超赞，很佩服，，我现在自己已经有一台自制车床，现在在D个铣床，想问下你用合金开孔器做面铣刀耐用吗，主要铣45号，现在有些零件还有买所有考虑买个飞刀盘还是用开孔器，请指教

初级学员 · 发表于 2015-3-14 20:22:39

热爱DYI 发表于 2015-3-13 00:39# @7 x2 A' U% o! y3 h; X6 [; B$ ~
请查找本人的其他做床帖子，里面有大量关于滑块固定和调节预紧的图片，本人回答此类问题多次了，反复回答 ...

我几乎看了您所有做车床的帖子没有看到关于滑块固定和调节预紧的图片啊麻烦您告诉我在那个帖子里谢谢了
