楼主: 热爱DYI

自制的车床

   火... [复制链接]
发表于 2015-1-25 23:44:34 | 显示全部楼层
热爱DYI 发表于 2013-4-9 23:29
& F( f+ y, R2 B8 n因为这里是木工论坛,所以关于其他部分的图就不发上来了。床头是买的,法兰粗车后装上本床再自宫台阶。
+ W2 I9 ]$ j- N/ i5 U2 {
你好,请问自宫法兰后怎么定位那三颗固定螺丝?一直纠结这个问题,请教!
7 v8 N+ w8 a/ |& E* S! S9 F
回复 支持 反对

使用道具 举报

发表于 2015-1-26 00:25:51 | 显示全部楼层
这才是能人中的,高手啊。
回复 支持 反对

使用道具 举报

发表于 2015-1-27 13:41:39 | 显示全部楼层
本帖最后由 zxh889520 于 2015-1-27 13:43 编辑 ; ^% w+ B7 [7 Y. d" ?( c
1 b' C/ D3 t8 {" t5 y7 w

这个导轨能改小车床吗?

这个导轨能改小车床吗?

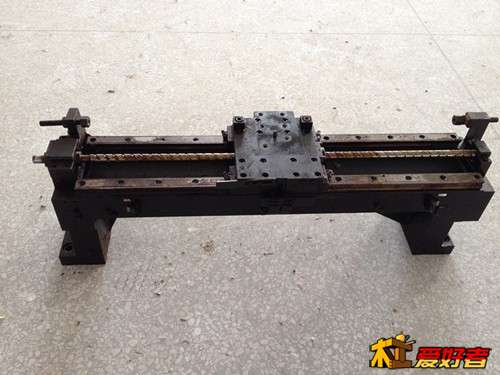

IMG_0866.jpg IMG_0859.jpg IMG_0860.jpg IMG_0861.jpg IMG_0862.jpg IMG_0863.jpg IMG_0864.jpg IMG_0865.jpg 这个导轨可以改小车床吗?两台报废的日本进口贴片机。
7 }+ A5 u. \& q( w% X  p# C
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-27 19:52:21 | 显示全部楼层
zxh889520 发表于 2015-1-27 13:41) a( B; i9 q) R/ }# I' C% _1 H& Y6 w
这个导轨可以改小车床吗?两台报废的日本进口贴片机。

; V# H, O$ T  h0 N这些导轨还是不错的,比纺织机导轨好。
回复 支持 反对

使用道具 举报

发表于 2015-1-27 19:58:48 | 显示全部楼层
这个导轨好改吗?中间那根轴不是螺纹的 能改吗
回复 支持 反对

使用道具 举报

发表于 2015-1-27 20:00:15 | 显示全部楼层
关键是平而且结实,估计有一百多斤重,拆下来就是现成的导轨和座子
回复 支持 反对

使用道具 举报

发表于 2015-1-27 20:03:04 | 显示全部楼层
热爱DYI 发表于 2015-1-27 19:52
9 @, x# F4 L( b+ f# u' Z! ?1 s这些导轨还是不错的,比纺织机导轨好。
0 _" J3 I2 E) n1 H7 i, X5 A7 n% w7 w
有时间拆下来照点全面的图片,量出具体的数据,请师傅帮看看怎么设计,可以吗?- j" {; \8 {% e1 C  ~7 ^" i) M
回复 支持 反对

使用道具 举报

发表于 2015-1-28 20:14:44 | 显示全部楼层

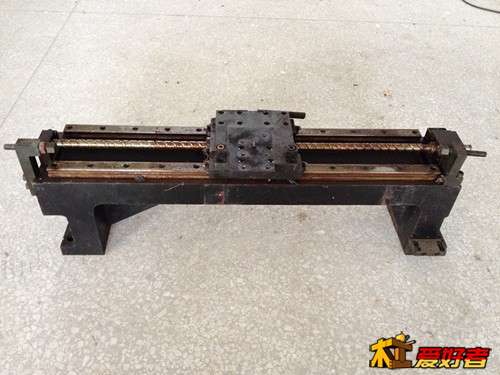

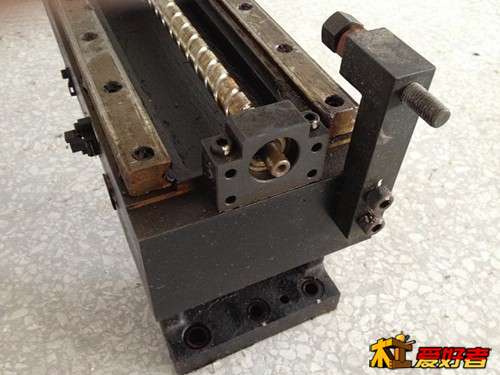

IMG_0867.jpg IMG_0868.jpg IMG_0871.jpg IMG_0872.jpg IMG_0873.jpg IMG_0874.jpg 今天抽空拆了一个小的下来,具体尺寸如下:轨道高18mm宽23mm长680mm  轨道间距边到边135mm 轨道面到地210mm  中轴15mm 拖板横向140mm纵向160mm 整个架子总长740mm 重量大约80斤左右。- S, i1 z; M- H7 `' M
回复 支持 反对

使用道具 举报

发表于 2015-1-28 22:29:42 | 显示全部楼层
我准备自己车根主轴,要多长,多少外圆。
2 B3 @- u, T7 q0 ]# c$ |
回复 支持 反对

使用道具 举报

发表于 2015-2-1 22:23:28 | 显示全部楼层
床头哪里买的+ |6 `& B7 y. K5 P
回复 支持 反对

使用道具 举报

发表于 2015-2-2 15:19:34 | 显示全部楼层

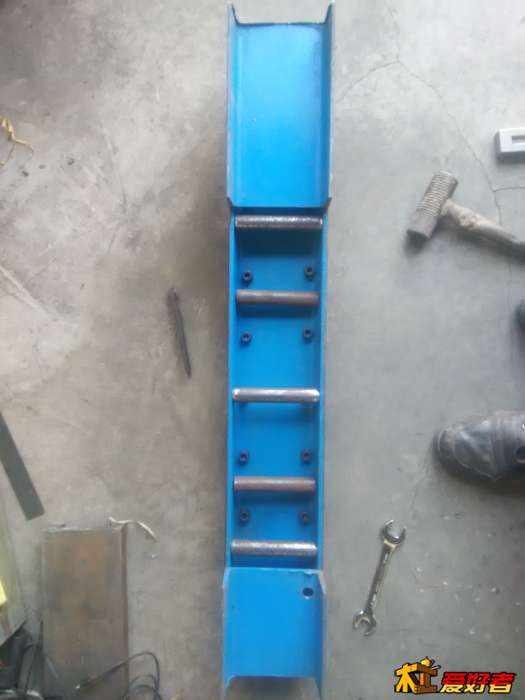

151848m367algudohaxz0w.jpg 151523db4hg3788g3szzz3.jpg 您看这样放可以吗?第二和第四根短点了,第一第三第五根正好,0 ]" r3 W: ~# f, _/ L: r
回复 支持 反对

使用道具 举报

发表于 2015-2-2 20:13:35 | 显示全部楼层
再来温习一下!应该是欣赏!
回复 支持 反对

使用道具 举报

发表于 2015-2-3 09:50:05 | 显示全部楼层
请问大师:您做的尾顶套直径和长度是多少呢?谢谢!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-2-4 00:43:50 | 显示全部楼层
长缨在握 发表于 2015-2-3 09:500 O; s6 \, o. F' o! `- U/ l+ k' `% U
请问大师:您做的尾顶套直径和长度是多少呢?谢谢!

$ t# x; R7 r5 s' B; O9 r6 q% n长度是根据你自己需要多大行程而定,当然不可能无限长,越长刚性越差,要两头兼顾。' f, h( O& v) |: W8 ]
回复 支持 反对

使用道具 举报

发表于 2015-2-4 09:34:36 | 显示全部楼层
热爱DYI 发表于 2015-2-4 00:43
) \% V- K- K, _长度是根据你自己需要多大行程而定,当然不可能无限长,越长刚性越差,要两头兼顾。
8 `$ N1 x+ D" L- M3 z  o4 v
谢谢大师指点迷津!!!谢谢, `" q, W) R5 p+ E$ X4 O
回复 支持 反对

使用道具 举报
