自制的车床

PN76 · 发表于 2014-10-9 07:47:08

这个厉害，顶一顶

HSCCSH · 发表于 2014-10-13 19:44:25

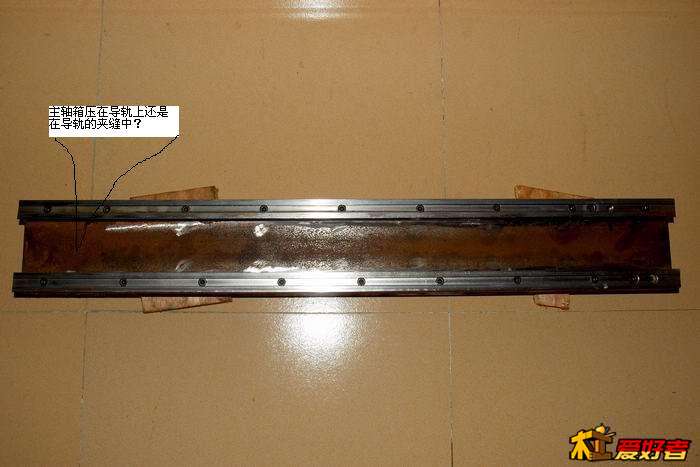

请教“热爱DIY”大师图中导轨已占全程，主轴箱是压在导轨上再用螺丝固定？来个特写好吗？

000pecker000 · 发表于 2014-10-13 23:34:12

厉害！我做了9年的铣刨磨除了工作之外没有像样的东西做出来，最近倒是想做个小床子，设计了好久了，但是看了楼主的作品，我设计的差太远了。

菠菜123 · 发表于 2014-10-13 23:43:27

太专业了，学习了

热爱DYI · 发表于 2014-10-14 00:31:04

HSCCSH 发表于 2014-10-13 19:44 / \3 E. L: g! D2 g' H k, O2 { y
请教“热爱DIY”大师图中导轨已占全程，主轴箱是压在导轨上再用螺丝固定？来个特写好吗？

当时由于没有经验，也没有什么设备，考的是利用导轨平面。床头箱是直接压在导轨上面（床头箱下面有厚的垫铁垫高），每根导轨（床头箱压着部分）用4颗螺丝上紧。这台车床已经经了2000多公里远的河北朋友了。

HSCCSH · 发表于 2014-10-14 13:05:01

热爱DYI 发表于 2014-10-14 00:31 * ?, C5 R u: S0 A# ~& a% h
当时由于没有经验，也没有什么设备，考的是利用导轨平面。床头箱是直接压在导轨上面（床头箱下面有厚的垫 ...

最近有diy车床的念头，而且用钢筋切割机的部件作主轴箱，网购托板，燕尾槽等搭建了一个车床。有严重让刀，抖动厉害。可以说是制作中的败笔。网上浏览了很多关于diy车床帖子，都有不尽人意的地方，自从浏览了大师的帖子看了又看，是我心仪的车床，于是想仿制。根据大师的经验，我的12cm×90槽钢，在回收站拆掉20mmx2600mm直线滑轨+一个滑块，和130卡盘，轴中心离槽钢基座表面多高合适？什么是回旋直径，直线滑轨当纺织机导轨用是否可行？敬请指导。在此先谢谢了。不过我也有diy雕刻机的成功经验。下面是我diy的雕刻机和失败的车床及最近回收站拆的直线滑轨。

小玩家 · 发表于 2014-10-15 00:52:09

佩服学习了

热爱DYI · 发表于 2014-10-15 01:10:18

HSCCSH 发表于 2014-10-14 13:05
' T8 f& J2 F0 z; z/ A最近有diy车床的念头，而且用钢筋切割机的部件作主轴箱，网购托板，燕尾槽等搭建了一个车床。有严重让刀， ...

直线导轨当然比纺织机的燕尾导轨好，你说的是那种有滚珠滑块的直线导轨吗？我现在正在做一台用直线轨导的小床，不过我不用那个滚珠滑块，而用其他代替。
主轴的高度是由车床中几个拖板、刀架、需要用多大的刀的总厚度来确定的，可以比这些总厚度高，但是不能低于这厚度。回旋直径是指可以车制最大物件的直径，就是导轨到主轴中心的高度（这个是半径）。

HSCCSH · 发表于 2014-10-15 15:33:42

请问大师用什么代替，能不能透露一点？我是在回收站用20元陶来的，总长2.6米，是带滚珠滑块那种，但只有一个滑块。而直线滑轨不象你图中纺织机导轨的凹槽边是直的，而是圆弧形。我不想在方案确定前随便下料而后悔，毕竟是根据手边的东西diy，让其材料充分发挥其作用。

tieniou · 发表于 2014-10-15 21:58:40

热爱DYI 发表于 2013-4-27 21:31 ( _* w9 p, w7 _8 N; t% u; ~. c* E
请看短消息！

神人!我也想知道下,能消息我吗?

热爱DYI · 发表于 2014-10-16 00:01:29

HSCCSH 发表于 2014-10-15 15:33
, ?* }0 P8 d& A `: m* P请问大师用什么代替，能不能透露一点？我是在回收站用20元陶来的，总长2.6米，是带滚珠滑块那种，但只有一个 ...

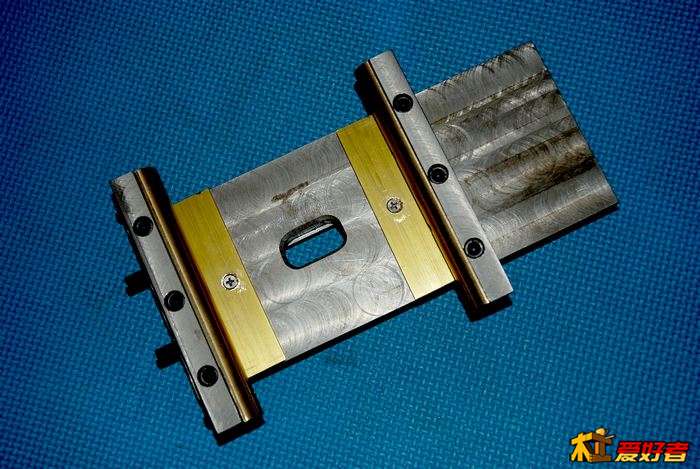

和以前做的基本相同，只是这种导轨因为不是60度燕尾，而是上半部带弧形的滑道，所以自制滑块不用六角铜，改用圆棒。当初用双燕尾做导轨时，首先考虑的就是用圆棒，后来感觉当地的圆铜外表粗糙（青铜棒），自制滑块比较困难，所以才用六角铜。看图吧。

476253337 · 发表于 2014-10-16 01:20:24

想看个全家福钻铣台刨啥的

布衣老人 · 发表于 2014-10-27 05:08:06

你这就是车床加工厂办个执照专门做车吧

h2ochu · 发表于 2014-10-27 16:25:10

无尽的佩服!

h2ochu · 发表于 2014-10-27 16:48:12

国家需要您!
