自制高集成度多功能小车床

z80001 · 发表于 2012-10-11 22:43:53

手工确实好，思维更好

辛德勒007 · 发表于 2012-10-12 07:33:43

飞豹发表于 2012-10-10 15:27 + o: a* W/ u' A& ^: o0 J% A6 g
非常的精彩！楼主做这个小车床一定是想了很久，动脑和动手能力非常强！# u4 T$ c' q0 B# e; Z9 g* b& }
佩服！

谢谢师傅夸奖！确实是想了很久，主要是因为制作条件比较艰苦。

jzlaw · 发表于 2012-10-12 10:30:30

牛逼的人真是不一般啊。。。羡慕死了

jiabahuo · 发表于 2012-10-12 17:06:53

那个250W的电机怎么看着那么单薄呢，楼主，切割大芯板行吗，18MM的

辛德勒007 · 发表于 2012-10-12 22:01:43

jiabahuo 发表于 2012-10-12 17:06 ( H& o$ a) K9 q, H2 c2 A
那个250W的电机怎么看着那么单薄呢，楼主，切割大芯板行吗，18MM的

呵呵！28mm厚的酸枝板我都在切，就是别推得太快。切面非常平整光滑，连抛光都可以免了。

一_．． · 发表于 2012-10-12 22:21:01

新手中的战斗机！！！

行者a · 发表于 2012-10-12 22:21:49

牛逼{:5_315:}{:5_315:}

litterl板凳 · 发表于 2012-10-12 22:38:26

你好，你的床身3060和1560是怎么固定的还有电机用的型材和床身是固定到一起的吗，谢谢

litterl板凳 · 发表于 2012-10-12 22:49:20

你的床身中间是用的1560，两边是3060吗，为什么轴承座的孔和3060型材的空冲不准啊，请老师讲解一下，还有床身是怎么固定到一起的，谢谢

jiabahuo · 发表于 2012-10-12 23:04:09

辛德勒007 发表于 2012-10-12 22:01
% }1 N8 a+ f/ K3 l! b- d呵呵！28mm厚的酸枝板我都在切，就是别推得太快。切面非常平整光滑，连抛光都可以免了。

知道了，谢谢了，有空就做个玩玩

辛德勒007 · 发表于 2012-10-12 23:29:17

本帖最后由辛德勒007 于 2012-10-13 08:12 编辑

litterl板凳发表于 2012-10-12 22:49 0 p) C* ^! K' \* ]/ C7 ?8 N3 O
你的床身中间是用的1560，两边是3060吗，为什么轴承座的孔和3060型材的空冲不准啊，请老师讲解一下，还有床 ...

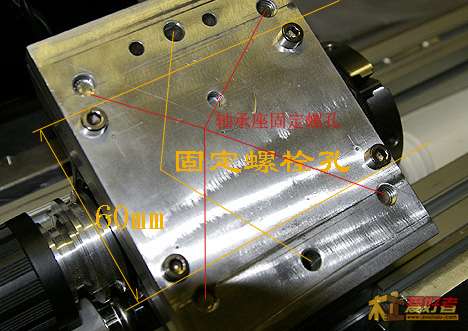

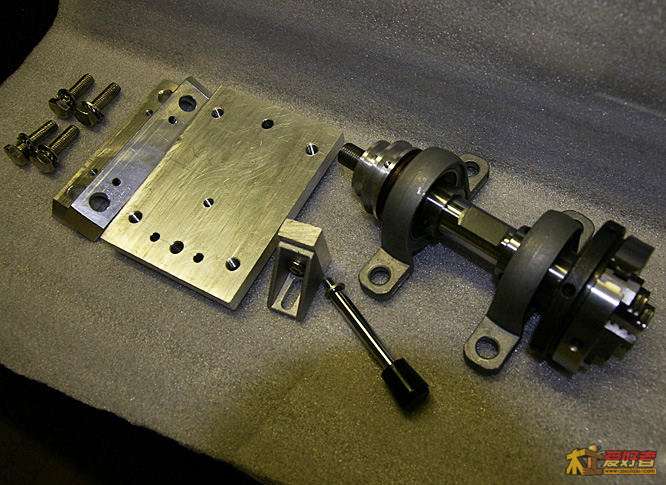

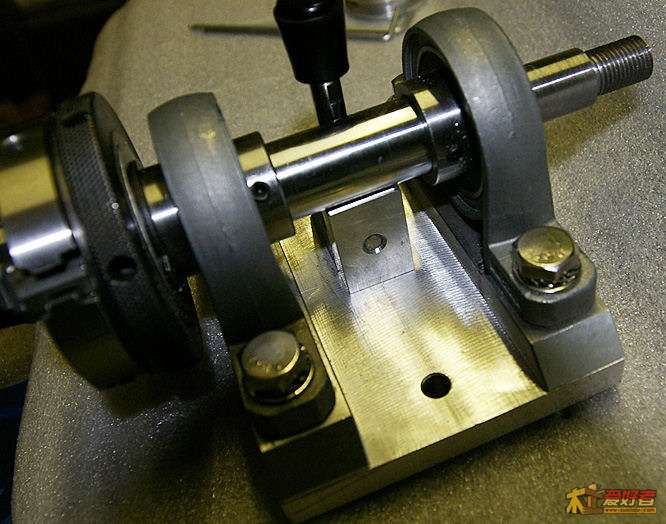

用8颗6mm外六角螺栓将2根3060床身底槽与电木板对穿连接的，用4颗6mm外六角螺栓将1560板底槽与电木板对穿连接。床身中间安装1560，主要起定位作用。轴承座固定螺孔的孔距是80mm的，而隔着1560的2根3060导轨槽距是90mm的，所以加工的10mm厚铝合金轴承座底板上固定床身的固定螺栓孔的孔距也要是90mm的。如下图

tcl2010 · 发表于 2012-10-13 00:27:37

看见就流口水只怨自己手艺太差

辛德勒007 · 发表于 2012-10-13 08:23:48

litterl板凳发表于 2012-10-12 22:38
6 @/ @* |. r/ W你好，你的床身3060和1560是怎么固定的还有电机用的型材和床身是固定到一起的吗，谢谢

电机底座固定用的型材是国标3030的，如果用2020作导轨的话，螺丝只能是4mm的，我估计太小。3030的2根槽内各放2个6mm的六角螺母即可，电机底座用6mm的内六角螺丝固定。3030槽距可根据电机底座尺寸自己定。

litterl板凳 · 发表于 2012-10-13 10:33:18

谢谢老师的详解，我的配件准备的差不多了，马山就要组装了，不懂得地方还得请教你。

辛德勒007 · 发表于 2012-10-13 11:27:23

litterl板凳发表于 2012-10-13 10:33 7 r# | b* G1 I
谢谢老师的详解，我的配件准备的差不多了，马山就要组装了，不懂得地方还得请教你。

别说请教，互相切磋哈！祝一切顺利！
