自制高集成度多功能小车床

changhushuiku

真的做得不错，不知使用起来怎么样。

mwb202

http://pic.zuojiaju.com/forum/20 ... g1pjn19j1f31981.jpg
http://pic.zuojiaju.com/forum/20 ... iswq3kip353t5q5.jpg
是用铝型材专用连接条作为滑块，但须将滑条上下左右松紧调节得刚好，稍带些阻尼，喷少许液体黄油作润滑，操作时用双手推动即可，很方便的。
: F: ^- O/ _- z- z/ ~; {% Z1 K
这个滑条跟导槽没有卡头吧？是直上直下就能拿出来的吧？那会不会产生振动跳刀呢？
& M, d5 l2 y8 [. H' U
9 J4 K5 \- \1 k( b4 v/ mhttp://pic.zuojiaju.com/forum/20 ... 90e03e0c0fbcy9m.jpg
0 Q9 d4 C( ~  {, ~) V
3 @. }  S/ q' ], mhttp://pic.zuojiaju.com/forum/20 ... wwshk48w4i4w84k.jpg
( \% N/ q; O" k4 h2 F) B) \7 Q
/ W9 B. s7 r3 h* d纵向活动刀架的连接我看不明白了，您这个纵向的和横向的是分开的吧？也就是说横向的不能纵向移动，纵向的不能横向移动？
能不能做一个既能横向又能纵向移动的呢？

辛德勒007

mwb202 发表于 2012-10-2 23:05
http://pic.zuojiaju.com/forum/201209/02/2145049g1pjn19j1f31981.jpg
http://www.zuoj ...

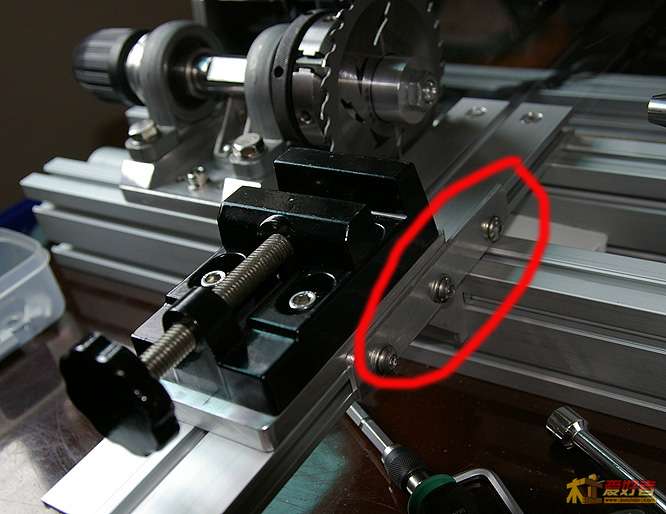

/ C" T( t) r8 N, f% `5 t1 j    关于纵向导轨滑块的调节我没有交代的很清楚，看到这张图片吗？

* ^: C- ^5 s: G# e    由于连接槽条的宽度和厚度都比滑槽尺寸要小，为了避免跳动，槽条的高低可以加铜片来调节阻尼，但连接槽条左右的间隙调整就得靠导轨右侧面槽安装的一片档板来完成，安装时将槽条略靠滑槽左侧，使槽条左侧面紧贴滑槽左侧，而底座右侧面紧贴档板。阻尼调整得当后拧紧螺丝，用起来很顺手。切削速度慢些就不会跳动。我这样解释您是否能明白？
    纵向活动刀架制作的方法有许多，您完全可以发挥自己的想象与创造力。
" I7 e( ]6 F" {- @- v) u6 E+ h    祝你制作顺利！

mwb202

看明白了，谢谢师傅！


* R& [1 G# D( W; f* e8 A. T还有个问题需要请教，就是螺丝头和铝面是平的，您是打的埋头坑还是怎么弄的？

辛德勒007

mwb202 发表于 2012-10-3 08:11
看明白了，谢谢师傅！

, C0 t1 T3 r5 A; H5 g带肩沉孔用的是这种平底锪钻：http://item.taobao.com/item.htm? ... &id=18705924229
# b8 H& f" ?" Q% n90度沉孔用的是这种：http://item.taobao.com/item.htm?id=3220093569

only_paul

啥也别说了，十分的佩服，坛里的许多人都是没有多大工作空间的阳台党，你的创作为这些人开辟了非常大的想像空间。我就准备仿制一台。希望能得到你的指导。

mwb202

( p3 c! O3 ]7 s. b3 z7 \
那种带肩沉孔的，需要有一定厚度的板材才能埋头吧？型材上面主要是用锥形沉头吧？

mwb202

带肩沉头钻头适合板材上已经攻过丝的孔，如果用锥形钻头容易把丝钻坏，对吧？

383113867

做得非常好，继续折腾。
# [8 J7 s4 @" Q' j

王锐-Rocake_Cus

要是有图纸就好了 那我肯定做得出  没图纸就没楼主这种超人脑子了 想不出来 动手能力有 哈哈哈

furorlife

辛德勒007 发表于 2012-9-10 13:11
个人认为：这样的小车只能是DIY的产物，也只能勉强适合家用。如果量产，用铝合金就显得毫无意义。

为什么量产用铝合金毫无意义？

furorlife

看了一个多小时，终于看完了。引人深思，给人启迪，实在是受益匪浅。楼主真是广大木友的良师益友啊，希望能看到您更多的杰作。

65336270

不二般的机修工,高能人,赞你一个,深望后出更好作品！

欣宇电脑

楼主的金工方面是相当强大……我得学习，学习加学习了……

别无选择1

做得精彩，学习！！！！
