终于看完通篇，恨不得马上动手自己也DIY一台来收藏起来，以展示小小虚荣心！但自知之明的理性还是压倒了冲动！自从进入木工坛，被众多种木工蛊毒的木友老鸟们深深毒害，始终未见行动，看来还是毒害不深，嘿嘿！偷乐下，看了这个贴子后，马上就有了想拥有一台的冲动，最近订的冲击钻上午刚收到，预谋一下看看能做点什么东西，带钻花，冲击钻头，砂轮，小锯片，瓷砖切割锯片等等一些小配件，不知道能加工些什么，慢慢研究，毕竟没动过手。
1 O' I @, P4 W2 A) c4 z0 |
2 H& X: e/ h* s+ x2 i2 c8 j% z7 V根据楼主的经历，年纪应该过了而立之年，而且不是一般的机修工那么简单，这么一款堪称DIY“神机”的车铣床，不但功能强大，而且体积小，给有阳台一族的木友们提供了非常强大的实际案例，可谓贡献之大无可言语，这要多么深厚的金工功底，实际操作的动手能力，电路专业只是，不一般的智商，考虑非常之周全，每个细节的布局及考量，那绝不是简单的一个头脑或者一句话就可以表达和做出来的。不仅如此，楼主还很谦虚，我发现，凡是厉害的角色都善于隐藏自己真实的实力。
: o0 J: G9 r; ?* W5 ]6 e" |6 d/ \/ c! B% w$ i" J) U
感叹啊！自己连阳台都没有，也想整一台这样的神机玩玩，还是先学习学习，给DIY之路铺下坚实的基础吧！楼主的无私奉献让我辈感叹，敬重，我只能说我挺你，请不要谦虚，你赢得的。
; Z1 [. y* a Q5 A# P( z
: j/ T- }$ q' I9 {整理了些楼主前面提到的材料网址，以及链接，还有楼主专业点评的重点，供各木友参考，先攒材料费，学习制作过程先，向楼主学习，再次致敬！# g# }) R) q( X0 u0 z0 v0 X( i0 S( y
: r& x. a8 b5 L& E; C整理的部分，仅供参考，共同学习，还望楼主不吝赐教：
! ?. p( t: c, U. P7 V% _2 j) s铝型材：
% m8 p4 p% e+ [$ {2 n+ T5 T( F一、国标3060 550mm*2根（床身导轨）' d5 t6 c8 r0 R9 y3 e! w b4 M0 g
二、国标3030 550mm*2根（马达座导轨）、120mm*根（纵向活动刀架）。
|+ [' X& S7 i' g1 D- Y三、欧标3040 120mm*1根（横向活动刀架）
}& Q/ B1 t* T& o2 a' _0 Y四、国标1560 800mm*1根（纵向工作导轨、拖板座、床身定位等）。/ G( k' {2 d+ q5 U( h |
五、角铝50*50*5mm 500mm*1根（活动刀架、电源座等）、100*100*10 100mm*1根（马达座）。
3 L" b: c# B# S" O六、铝板10*120 400mm*1块（主轴座、尾架座、平口钳座、软轴座等）
3 c5 @4 Q" g% Y: I" B七、铝条10*20 700mm*1根（轴承座垫块、软轴座垫块等）。
- R3 {8 i2 B$ v9 y1 d, t- F* ?( t
$ {4 J) G2 {6 O' g: y9 ]- a/ C; z4 X C另购：6 D' }( y; k; D7 w1 _4 X: V# W
65mm四爪自定心卡盘、10mm软轴、250W缝纫机马达、50*150*30mm小拖板、简易平口钳、3-16mm钻夹头、500*600*20mm电木板等: n5 {& G" _: T$ ], X0 i3 Z. j5 D
. b* V$ |0 F% k定制：7 d2 R) X8 r$ h6 R' S* d
主轴及尾轴（配皮带盘、轴承座）' t4 X3 ~( w. p4 l2 o
0 X% G x# \9 h全新的65mm四爪卡盘就要268大洋0 n: J' a% L7 \. R8 o W7 ^
# [9 e6 ^; \0 W+ H 谢谢大师夸奖！其实您才是行家里手啊，一句话就说到点子上了。您说的纵向软轴微调问题我曾经做过，现在也可以做到，我简单说下：用一段180mm的3060铝型材做了一个纵向底座，用直角件固定在床身合适位置。
/ c' j; h5 p0 ], y! S
+ i3 m) C1 w! M9 s7 b软轴是网购的，http://item.taobao.com/item.htm?id=9301658895 ) t0 w" p" |$ U( ?
软轴座是用10mm铝板自己加工的。
% `. } ?2 @4 z' R" D
2 ^8 x. C6 _$ }: c. n! Xzvg310216 发表于 2012-9-12 09:17
& K* J/ w/ T: i你好，你网购的软轴我去淘宝上看过了69元，不知你使用后感觉效果怎样？特别是同心度、功率、发不发热等情 ...+ t9 P2 s3 @& j, N# {
使用感觉不错，加工珠子这样的同心度足够了，发热量不是很大，但功率好象不是由软轴本身决定的。做珠子时要注意：一定要先将车刀或锉刀将毛坯打圆后再上开孔刀，否则容易崩。还有：开孔刀是有切削方向的（所以连接软轴后车子只能反转），而玻璃开孔器没有。8 R& a- W# v& _6 ~/ V* P. S0 X9 d
! F8 d9 {$ b0 S$ _$ e0 q" y f
主轴、轴承、皮带盘等：http://diy-h.taobao.com/shop/vie ... _number_id=65755188" o9 P( o9 m. ^9 v
% K2 K9 w8 A/ E" s8 @9 i7 C! V10mm软轴：http://item.taobao.com/item.htm?id=9301658895 f7 g5 w7 V0 H! {" w1 I
7 s" B' k8 q* {: }3 i" }电机：http://item.taobao.com/item.htm? ... e&id=9041601517
1 [2 ^) r7 K* U' g6 h/ f7 Q0 e3 @& ?
铝型材及配件：http://feixiangj.taobao.com/shop ... number_id=688294626
. k8 @3 G+ _/ M9 @3 [7 ` F
3 T6 r! H" D8 a3 n* L' S小车附件基本都是自己手工制作,想到哪儿做到哪儿。$ |$ g6 B0 d2 {
' R" |; R* L6 n
淘宝上搜下50*150mm拖板，很多的。/ v% `; F: P0 d& C7 z9 A: e5 X
. R* Y6 i: x; Z* Z

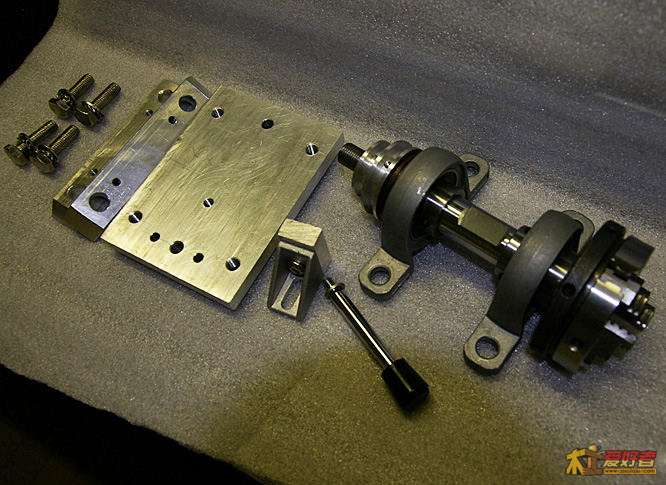

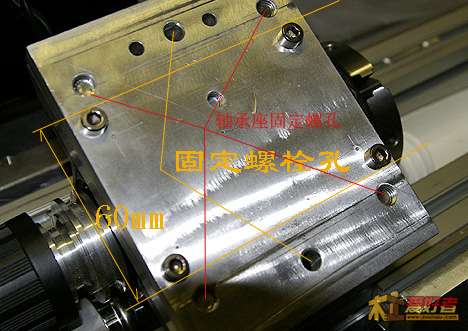

主轴座宽度不能超过导轨宽度，否则容易磕碰导轨两侧的附件及防护罩等，我是做成118*95*10，尾架座是118*99*10（99是为了和上拖板长度一样）。平口钳座是111*62*10，软轴座是120*60*10。: T$ l6 Z7 F* B
简易平口钳淘宝上很多的，价格差别不大，我是在胖子家买的：http://item.taobao.com/item.htm? ... e50&id=44035886
. a! c5 f: \) r* a- o
* f! ^& D8 y3 Z( C+ z- j有四档调速和无级调速的脚踏开关。我用的是四档调速的。; N* w3 U# W" F+ s, f* S# ]$ v" S# c
http://item.taobao.com/item.htm? ... e&id=9041601517
9 x0 d i* h4 a6 s7 C, _! i
T. S. z6 A+ l) J; P我是在其他家买材料时顺带的。http://item.taobao.com/item.htm? ... 65&_u=p4agke430
& y& {- c; U/ I5 K5 B1 t 其实3030也可以用的。( w* A; U5 {7 f1 S; O+ j/ ]
3 \" N { a7 {固定轴承座的铝条是用10*20的铝条自己锯割加工的。
+ P( v g7 \6 M1 p0 Q A* ? 至于你说的两块铝型材连接到一起的材料是指槽条连接件吧？这在卖铝型材的店铺里都有买的，但要注意尺寸型号，还分国标与欧标的哦。
/ S1 c6 P( g! L8 U; v3 f, k! D) p q. _9 ^+ y1 z

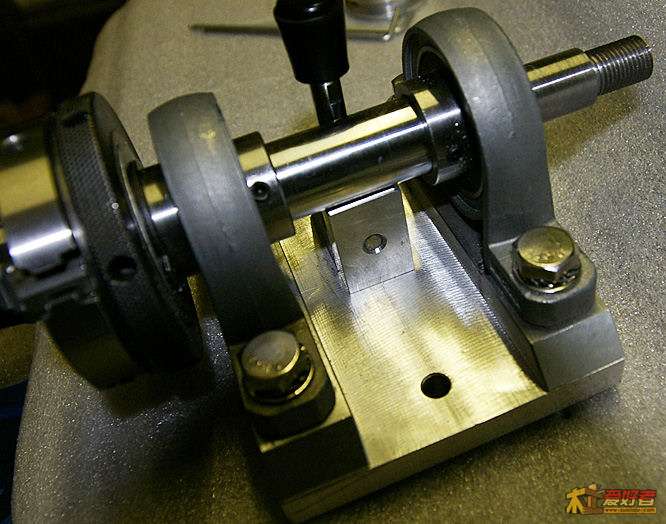

组装小车的滑块？不懂什么意思。固定电机的的铝板是用10*100*100的角铝加工的，长度也是100。
% K. k" {1 a4 |+ ~8 p4 R
! J# h- ]( B' P可以啊，软轴就是夹在钻夹头上的，因为我用的手紧钻夹头（快速、方便、安全）尾部是罗纹的，所以主轴尾部也是螺纹。如果你的钻夹头尾部是锥形的，就要车锥度了。9 o1 h0 ]. ]: u
还有一点我认为很重要，尾轴钻夹头与轴承座之间应该加上一套平面轴承，就像这样的! |2 R- i9 g3 p1 A" a9 g) l0 X+ N, O
2012-9-26 21:39 上传下载附件 (28.17 KB)
+ L1 z. A; }2 ?! v
8 m7 [/ x1 K: Ghttp://item.taobao.com/item.htm? ... 0&id=3525514935
% Q6 {4 P- B. S% {7 s/ H& D8 rhttp://item.taobao.com/item.htm? ... &id=15828248163
1 D' ~4 `2 r+ H2 c) t' |) c& r, p 主轴长度够的话加一套（三件，共4mm厚），尺寸紧的话加中间的一片，才2mm厚。因为尾座轴承原则上只承受纵向力，当尾座用作顶针时，轴向受力剧增，轴承座很容易磨损。当初我没考虑到，现在也在加装。
3 c- H+ y) B/ N+ C9 @# J( r9 O; O% m' f5 Q# Q
如果要加平面轴承的话，尾轴要加长4mm。
8 x$ \% @& q# l4 x/ ]家用四爪自定心卡盘用得方便些，你可以另外买啊 http://item.taobao.com/item.htm? ... &id=15777923888' d# r5 v4 v* Q! y0 O3 m: w( s
' _( n( }5 o/ Z各人做法都不尽相同，用的螺丝品种规格都不一样。我用的几乎都是不锈钢的，以前在这家店买的，品种规格比较齐全，可以去看看。http://shop36183048.taobao.com/s ... number_id=122809008; b' _' \, l3 F K0 e# B3 S& O
- X$ s5 ?4 a- a* u# e
带肩沉孔用的是这种平底锪钻：http://item.taobao.com/item.htm? ... &id=18705924229$ I7 x% ]1 W5 M) N0 ~9 m. p
90度沉孔用的是这种：http://item.taobao.com/item.htm?id=3220093569 . ~! l! E& a( {9 R% b
* q- Q/ u, @' n9 o/ m: E+ @& |2 {带肩沉孔的平底锪钻最常用的就二种：10*5.5的和12*6.6的。适合在较厚的板，90度的沉孔适合较薄的板。
2 Z% H! Z1 I0 c; }+ u滑块可能要用到3-4根吧，国标30系列的连接条上的螺丝是M5的，如果用螺栓螺母的话是用M6的。. g2 A* N9 p0 o
$ \3 R7 G0 V& P9 c. \2 o& Y$ z7 n90度惚钻和带肩沉头钻头大多用在打过孔的板上而不是攻过丝的孔上，如12*6.6的，就是先打6.6小孔，然后将沉头钻头的导向柱插进6.6孔内打12mm平底沉孔。
9 C$ D$ L1 _- |1 F' ~" F5 Y+ h! p$ g$ U
, N+ V6 W0 s6 xfurorlife 发表于 2012-10-3 15:14 $ ^9 [" b5 I0 M
为什么量产用铝合金毫无意义？% b e$ O' j# c8 j5 s0 k- Q
铝合金最大缺点是不耐磨，只适合家庭DIY，量产就得考虑用翻砂件加工了。
