自制高集成度多功能小车床

Mal · 发表于 2012-10-16 10:05:52

请教下，你用的型材，比如3060的，槽宽是用的60 的还是80的

辛德勒007 · 发表于 2012-10-16 11:14:43

Mal 发表于 2012-10-16 10:05 5 ~. A% m) B+ y6 u/ g: d# y
请教下，你用的型材，比如3060的，槽宽是用的60 的还是80的

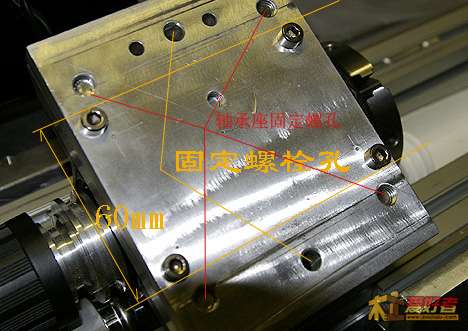

你指的是槽宽还是床身安装好后的跨度槽宽？跨度槽宽中心距离是90mm，两条3060中间的内径是60mm，外径是120mm。而型材的槽宽是6mm的。

、Νirvana · 发表于 2012-10-16 11:42:43

太给力了。。。。。。。。

Mal · 发表于 2012-10-16 12:41:31

本帖最后由 Mal 于 2012-10-16 12:46 编辑

辛德勒007 发表于 2012-10-16 11:14
6 u+ c) h. J, K2 b2 g你指的是槽宽还是床身安装好后的跨度槽宽？跨度槽宽中心距离是90mm，两条3060中间的内径是60mm，外径是12 ...

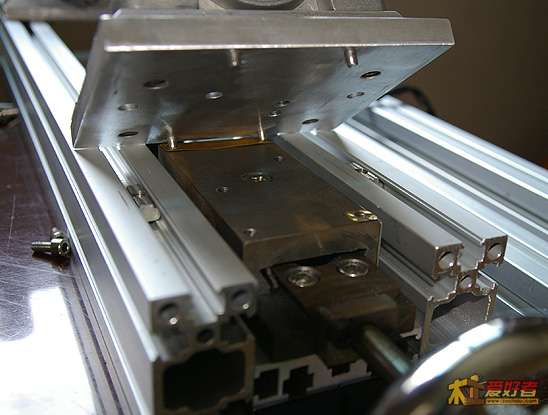

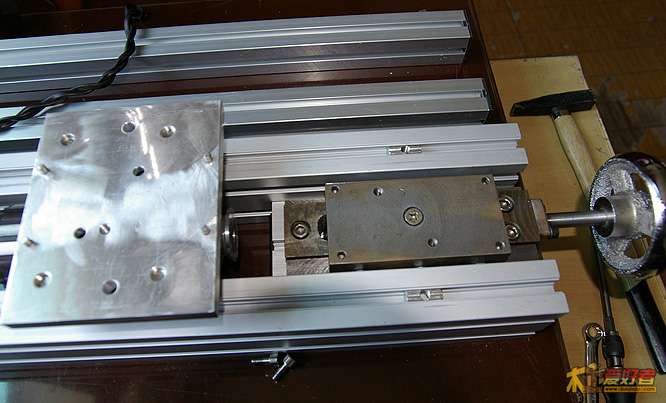

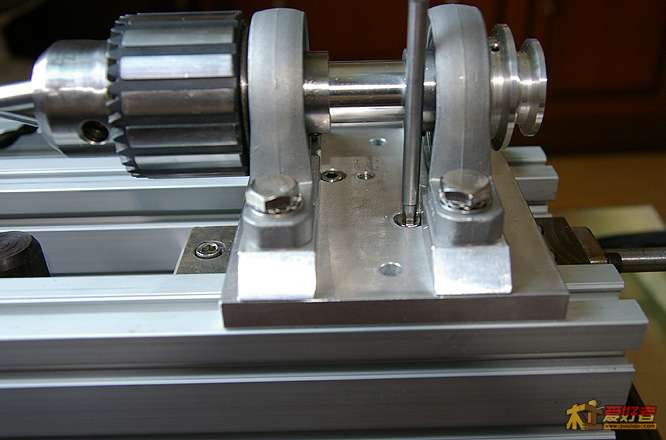

谢谢回复，在请教下，你说的小拖板带动尾架座方式宽50*长150*高30mm的小拖板大约有70mm的行程，作为小车应该。我只找到了是65*150*34的，比较懒没算这个尺寸能行吗？还有就是手轮用的是几寸的，谢谢你

有连接麻烦给我一下也可以谢谢

辛德勒007 · 发表于 2012-10-16 15:41:44

本帖最后由辛德勒007 于 2012-10-16 15:51 编辑

Mal 发表于 2012-10-16 12:41
$ p4 v! t) k7 B, p+ K0 p谢谢回复，在请教下，你说的小拖板带动尾架座方式宽50*长150*高30mm的小拖板大约有70mm的行程，作为小车 ...

这样的小车如果用65*150*34也可以但会很麻烦，因为上拖板侧面有3个调节螺丝使得拖板的总宽度要达到75左右，这样的话导轨中间的定位就不能用1560的，因为宽度必须大于75mm，还有导轨面的总宽度将达到135mm，加工轴承座就不能用120mm宽度的铝条而只能找铝板了，成本会有所上升。
手轮是80mm直径的。
拖板可以去这家看看：http://item.taobao.com/item.htm? ... 38&_u=g4agke499

Mal · 发表于 2012-10-17 10:24:32

辛德勒007 发表于 2012-10-16 15:41
! ~0 D. w; _) I! s这样的小车如果用65*150*34也可以但会很麻烦，因为上拖板侧面有3个调节螺丝使得拖板的总宽度要达到 ...

十分感谢详细的解说

EPVBFTJ · 发表于 2012-10-17 11:57:41

相当高手！成本少哦！

litterl板凳 · 发表于 2012-10-17 13:20:19

litterl板凳发表于 2012-10-14 22:25
' u% s9 y# j8 s0 S' _好的，谢谢，你用的是什么型号的连接杆，是在淘宝上定做的吗

连接杆就是一端连接钻夹头，另一端插入轴孔

辛德勒007 · 发表于 2012-10-17 16:51:32

litterl板凳发表于 2012-10-17 13:20
6 `; e8 x' q+ T& Q) X! e* a9 \+ m连接杆就是一端连接钻夹头，另一端插入轴孔

是同一家定做的啊！

小东西 · 发表于 2012-10-17 17:12:48

辛德勒007 发表于 2012-10-10 09:17
1 I# u1 v6 s* ^) u" a' H$ f谢谢关注本帖！
l9 V( [6 J3 ]% n 我D迷你小车的目的，源于自己业余DIY作业工具的匮乏以及场地的极端受限，也根本 ...

请教个弱问题，卡盘的内孔是多大尺，15mm得轴能配上吗？

cnpopo · 发表于 2012-10-17 17:55:26

这个必须顶！精品！牛人！

辛德勒007 · 发表于 2012-10-17 18:38:11

小东西发表于 2012-10-17 17:12 5 H/ J# ?$ P) W" V9 X
请教个弱问题，卡盘的内孔是多大尺，15mm得轴能配上吗？

15的轴不能用的，65mm卡盘尾部螺纹外径好象是20mm的，你直接用20的就可以了。

小东西 · 发表于 2012-10-17 18:56:50

辛德勒007 发表于 2012-10-17 18:38 # I8 [) D- i; Z
15的轴不能用的，65mm卡盘尾部螺纹外径好象是20mm的，你直接用20的就可以了。

我没说清楚，我指的是电机电机的轴径，另外问一下卡盘、主轴一套网购嘛价，你说您那全套才千来元、、、、、、给个明示谢谢。

辛德勒007 · 发表于 2012-10-17 19:18:00

小东西发表于 2012-10-17 18:56
4 w2 _; t7 A/ l$ u我没说清楚，我指的是电机电机的轴径，另外问一下卡盘、主轴一套网购嘛价，你说您那全套才千来元、、、、 ...

电机的轴径是8mm的。主轴、卡盘等可以去这家问：http://diy-h.taobao.com/shop/vie ... _number_id=65755188

litterl板凳 · 发表于 2012-10-17 19:41:07
