整理的部分，仅供参考，共同学习，还望楼主不吝赐教：
& \$ Q8 ]/ r- C3 a d4 c铝型材：
: [" f# ]+ b v一、国标3060 550mm*2根（床身导轨）9 r, X/ v9 @- `0 C4 a$ ?
二、国标3030 550mm*2根（马达座导轨）、120mm*根（纵向活动刀架）。
& L! J7 V8 M% N- S" u9 W2 Q& p5 S三、欧标3040 120mm*1根（横向活动刀架）$ F' S1 f9 G$ R2 i" h$ R
四、国标1560 800mm*1根（纵向工作导轨、拖板座、床身定位等）。* @4 e0 U4 R! f8 Q$ a" ~
五、角铝50*50*5mm 500mm*1根（活动刀架、电源座等）、100*100*10 100mm*1根（马达座）。
7 I0 k4 D9 f" \ h: B) o& b4 i六、铝板10*120 400mm*1块（主轴座、尾架座、平口钳座、软轴座等）) A+ q) {+ c+ E% j4 e
七、铝条10*20 700mm*1根（轴承座垫块、软轴座垫块等）。
& z% s, V3 n' R% d% F$ R
" f) b4 f; m Z5 |5 h" ?- h4 G% Z另购：4 v0 Y) j' X- o7 ~2 x) p
65mm四爪自定心卡盘、10mm软轴、250W缝纫机马达、50*150*30mm小拖板、简易平口钳、3-16mm钻夹头、500*600*20mm电木板等# |1 }5 B; ]7 q
U6 e4 h: V* W- v/ K
定制：4 f7 B. p m) ~4 d) [
主轴及尾轴（配皮带盘、轴承座）
: G# c3 v7 @7 x; T& I( [4 n9 Y
3 d$ D3 C7 s$ |# x+ J$ M$ J9 Q( l8 o3 H全新的65mm四爪卡盘就要268大洋
3 v/ U# Z- a8 F4 d; H- a5 G( b
# g; f7 r7 U7 s+ r谢谢大师夸奖！其实您才是行家里手啊，一句话就说到点子上了。您说的纵向软轴微调问题我曾经做过，现在也可以做到，我简单说下：用一段180mm的3060铝型材做了一个纵向底座，用直角件固定在床身合适位置。& T% F2 E) v0 h' d4 m. q
, b$ ~3 i2 `# h( z$ o: j" U4 P; Y. a软轴是网购的，http://item.taobao.com/item.htm?id=9301658895 8 e5 ^, o# N" X7 i% h, w# ]
软轴座是用10mm铝板自己加工的。1 n' p7 S( U1 u* g2 j, U* z
- a% e6 Z5 }- L- F) |: a1 A4 O/ f
zvg310216 发表于 2012-9-12 09:17 % [- |; L9 r/ Q
你好，你网购的软轴我去淘宝上看过了69元，不知你使用后感觉效果怎样？特别是同心度、功率、发不发热等情 ...9 m' ^, X/ T+ \/ @; r" v* S) L
使用感觉不错，加工珠子这样的同心度足够了，发热量不是很大，但功率好象不是由软轴本身决定的。做珠子时要注意：一定要先将车刀或锉刀将毛坯打圆后再上开孔刀，否则容易崩。还有：开孔刀是有切削方向的（所以连接软轴后车子只能反转），而玻璃开孔器没有。2 H2 A8 {: [& e M' z, D2 X
" G5 T( A# E8 C3 ^9 R3 f( m- o+ k: b5 O
主轴、轴承、皮带盘等：http://diy-h.taobao.com/shop/vie ... _number_id=65755188- m, K' x( ?8 Z+ ?
' [6 A/ K; ?. X5 I }( E6 g, G4 y
10mm软轴：http://item.taobao.com/item.htm?id=9301658895
+ Z6 W8 R3 \3 d9 }# T0 C# {0 h. H8 a+ c) F1 y7 i' t
电机：http://item.taobao.com/item.htm? ... e&id=9041601517
( F. f; i! f6 h4 s# n
; O1 k% Q* c1 C; C4 H3 D! K铝型材及配件：http://feixiangj.taobao.com/shop ... number_id=688294626* B* _5 w6 o+ C) C$ n; _4 H
6 ^1 W: N5 t* [3 F% `3 G; Y4 T
小车附件基本都是自己手工制作,想到哪儿做到哪儿。
- i3 b: Y" |1 P5 ?' }" d- i* X6 _( R. e$ A% _

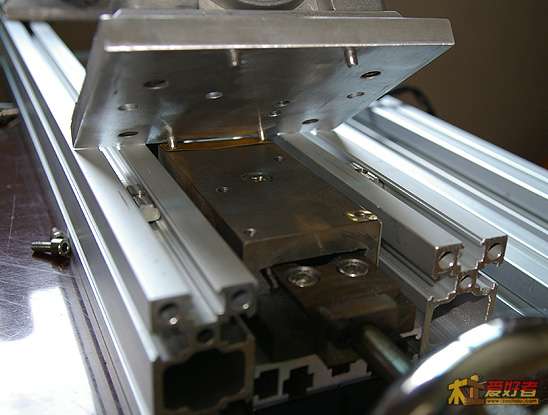

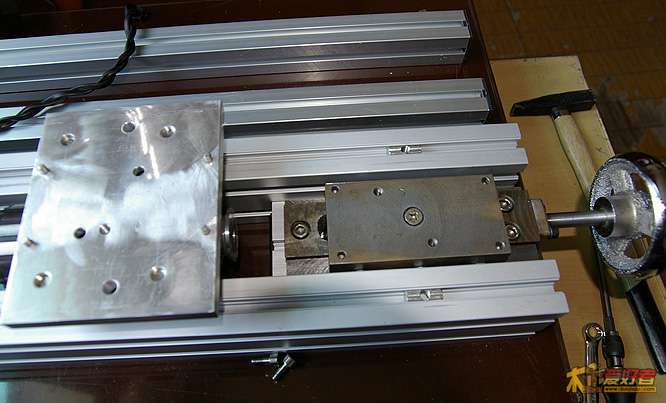

淘宝上搜下50*150mm拖板，很多的。& s9 [5 h) l% a# i2 H

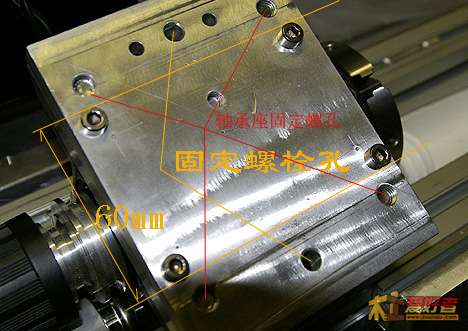

X" q* I! u9 ^主轴座宽度不能超过导轨宽度，否则容易磕碰导轨两侧的附件及防护罩等，我是做成118*95*10，尾架座是118*99*10（99是为了和上拖板长度一样）。平口钳座是111*62*10，软轴座是120*60*10。: U" J# U+ e/ p1 U, Y
简易平口钳淘宝上很多的，价格差别不大，我是在胖子家买的：http://item.taobao.com/item.htm? ... e50&id=44035886 ! N. }; f- }- v3 S2 T& J
. j% i5 `8 u8 T+ H) z有四档调速和无级调速的脚踏开关。我用的是四档调速的。
" B" ?1 R3 t; r: Dhttp://item.taobao.com/item.htm? ... e&id=9041601517
7 e: y: `$ H( O4 B; A
) _3 [5 A# e; c2 x* E3 ^1 J我是在其他家买材料时顺带的。http://item.taobao.com/item.htm? ... 65&_u=p4agke430$ j. ?0 @& O: S0 H; n
其实3030也可以用的。
) x; T& ~4 u5 N) F8 n* m( p6 Q
9 p% j8 t( z7 s7 ]3 M固定轴承座的铝条是用10*20的铝条自己锯割加工的。
* L: z9 b1 w/ W# M# n2 ? 至于你说的两块铝型材连接到一起的材料是指槽条连接件吧？这在卖铝型材的店铺里都有买的，但要注意尺寸型号，还分国标与欧标的哦。& c! M# {: t- G- I3 e# h3 g
: X3 i# s4 L5 `
组装小车的滑块？不懂什么意思。固定电机的的铝板是用10*100*100的角铝加工的，长度也是100。7 `5 r7 |2 ~: n, {( D
8 E( c$ n3 \$ ?

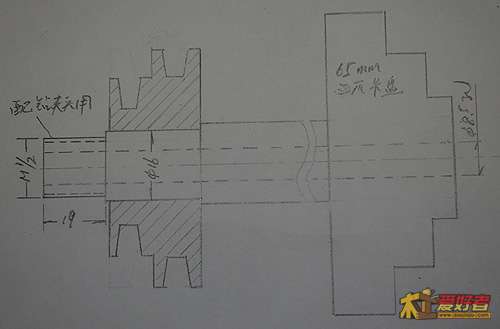

可以啊，软轴就是夹在钻夹头上的，因为我用的手紧钻夹头（快速、方便、安全）尾部是罗纹的，所以主轴尾部也是螺纹。如果你的钻夹头尾部是锥形的，就要车锥度了。/ ]2 d7 O. G7 F7 E

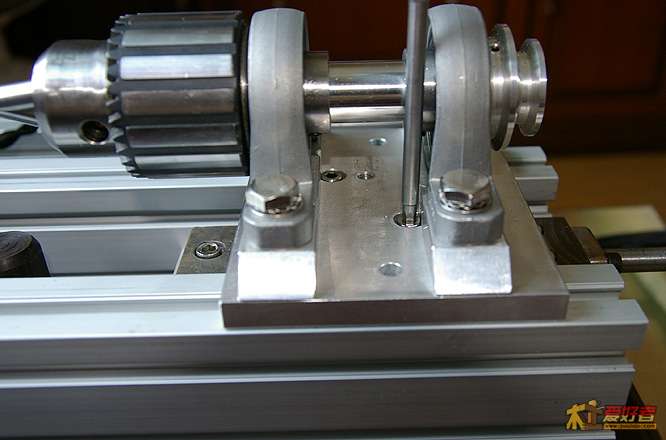

还有一点我认为很重要，尾轴钻夹头与轴承座之间应该加上一套平面轴承，就像这样的
! @( N' m7 j! x: ~2012-9-26 21:39 上传下载附件 (28.17 KB) : t* K. |2 Y: d5 x6 c0 d6 t& t
8 D* u" T; g* W u. ~, v. Hhttp://item.taobao.com/item.htm? ... 0&id=35255149359 K5 W+ k ~- o2 s" f+ ~+ C
http://item.taobao.com/item.htm? ... &id=15828248163: l- J6 Z6 R; O- z, [4 S8 K+ ~
主轴长度够的话加一套（三件，共4mm厚），尺寸紧的话加中间的一片，才2mm厚。因为尾座轴承原则上只承受纵向力，当尾座用作顶针时，轴向受力剧增，轴承座很容易磨损。当初我没考虑到，现在也在加装。+ \5 K+ C7 ], G0 [) R
9 w! P- o. J( f* [3 S ?% i
如果要加平面轴承的话，尾轴要加长4mm。
1 n: R- a# o, P; |家用四爪自定心卡盘用得方便些，你可以另外买啊 http://item.taobao.com/item.htm? ... &id=15777923888' g& G1 S: P% x2 y- N, ?. |# K# j
( x3 X$ H8 S, a
各人做法都不尽相同，用的螺丝品种规格都不一样。我用的几乎都是不锈钢的，以前在这家店买的，品种规格比较齐全，可以去看看。http://shop36183048.taobao.com/s ... number_id=122809008
$ v" U7 X d& i7 u Z) G& r" F' u. z+ q4 g$ M9 [ n
带肩沉孔用的是这种平底锪钻：http://item.taobao.com/item.htm? ... &id=18705924229+ s/ B9 _ T8 p" V
90度沉孔用的是这种：http://item.taobao.com/item.htm?id=3220093569 7 I( e. N. ]' \' q4 K$ H/ p+ c6 M
) t& u- M4 q4 H, u5 ^( |3 k
带肩沉孔的平底锪钻最常用的就二种：10*5.5的和12*6.6的。适合在较厚的板，90度的沉孔适合较薄的板。
- I9 B2 x: p- f( E0 K5 o* _滑块可能要用到3-4根吧，国标30系列的连接条上的螺丝是M5的，如果用螺栓螺母的话是用M6的。3 X( W M! Y& [( X( p& P
3 H) h8 U% B# H* n* |) `- E, h90度惚钻和带肩沉头钻头大多用在打过孔的板上而不是攻过丝的孔上，如12*6.6的，就是先打6.6小孔，然后将沉头钻头的导向柱插进6.6孔内打12mm平底沉孔。
/ t; A; [/ I- F4 |4 s6 _% t3 _4 s* q1 K. L+ B# E
furorlife 发表于 2012-10-3 15:14 % S" H. L" k0 R$ ^
为什么量产用铝合金毫无意义？
7 H3 q: d1 V; }( h5 _6 t铝合金最大缺点是不耐磨，只适合家庭DIY，量产就得考虑用翻砂件加工了。
- } M! c% ^& r( f
& ^$ N8 t9 f; f! x/ T) J9 z5 J5 S
4 q, E/ F3 n: ~' g% N做个备份 |
