DIY CNC 圆锯雕刻机倒装木工台

z5377 · 发表于 2012-4-6 23:10:51

班大师发表于 2012-4-6 19:11 * p- d2 K% l d4 Q& C% r
干了一点小活

你的雕刻机工作时震动大吗？我用690时铣刀长点时震动大些，能介绍一下细调机器经验吗？我现在在细调，固定好步进电机后Z轴老有些不顺，可能是二手电机的轴不正？但手中没有工具无法检测。

开心no1 · 发表于 2012-4-7 14:58:48

不错！继续期待大作

wuchengtao · 发表于 2012-4-7 20:27:16

你们好牛哟，自己做雕刻机，我都是买的

wuchengtao · 发表于 2012-4-7 20:27:21

你们好牛哟，自己做雕刻机，我都是买的

wuchengtao · 发表于 2012-4-7 20:27:24

你们好牛哟，自己做雕刻机，我都是买的

z5377 · 发表于 2012-4-7 22:14:19

本帖最后由 z5377 于 2012-4-9 21:03 编辑

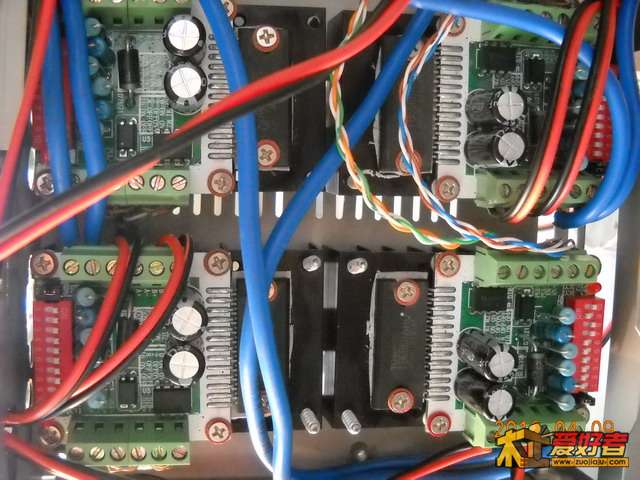

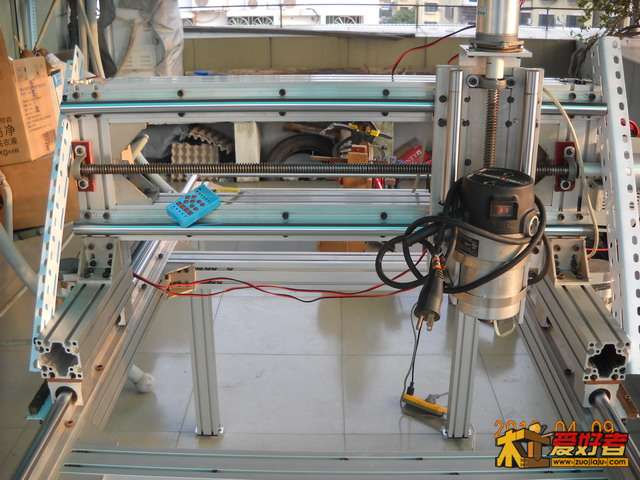

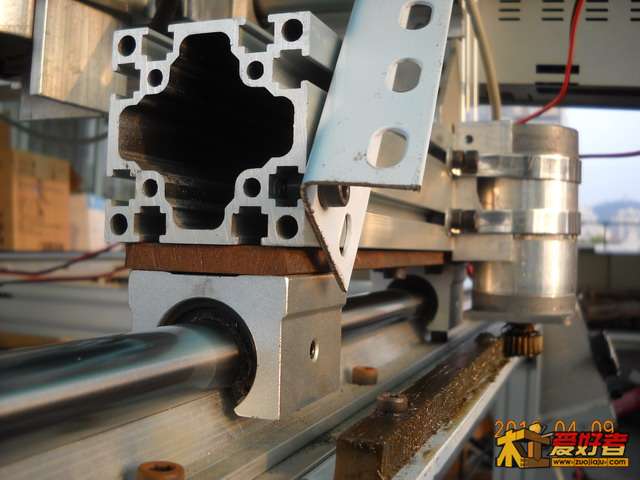

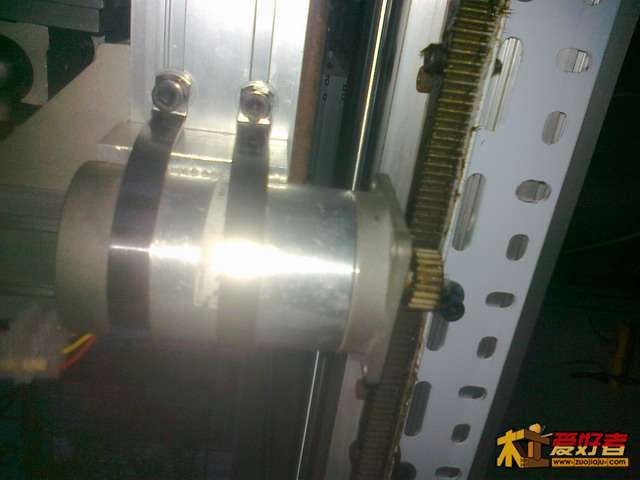

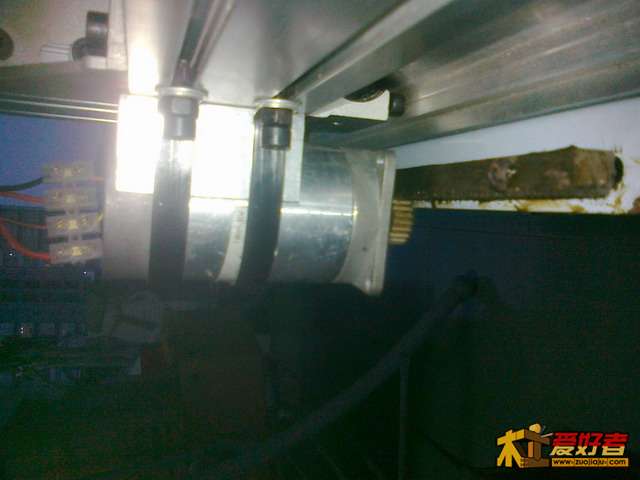

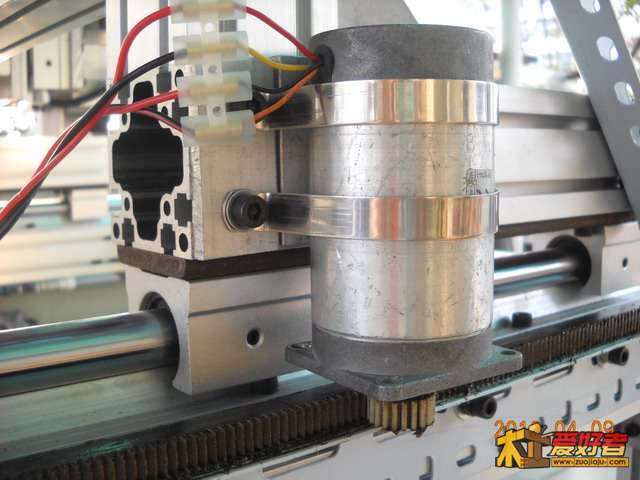

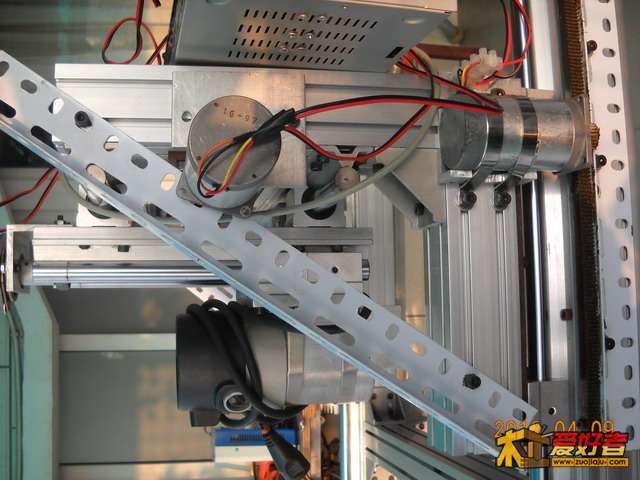

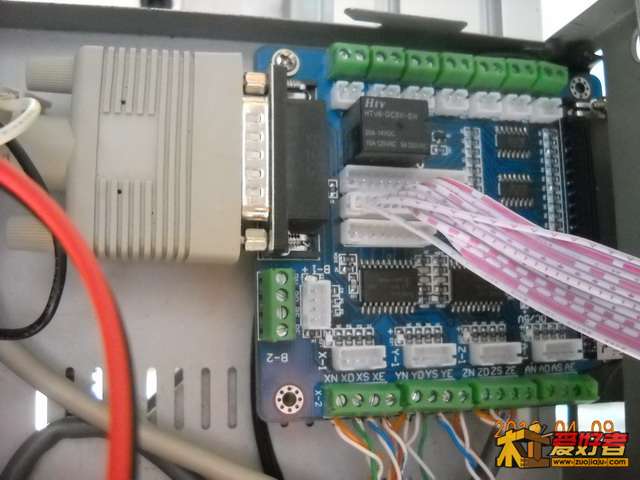

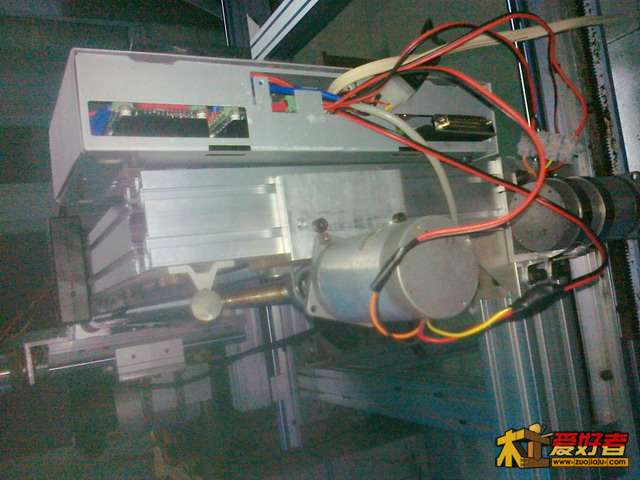

上几张图吧，Z轴已经调整好了，Y轴双齿条，驱动调为8细分，但经过有些地方时震动较明显，可能是齿条地关系，齿条是最便宜的17元/条 20120407118_缩小大小.jpg

班大师 · 发表于 2012-4-7 22:37:38

雕刻起来 Y轴基本不移动主要是Ｘ轴　　来回移动　　　为什么用双齿条　　多麻烦　

震动是精度不够　　电机电流过大　

我２.２Ａ的　５７电机　　电流输入　用１.７５Ａ的

快乐男生 · 发表于 2012-4-7 22:45:13

我的齿条传动间隙有2MM,是18元一条1模的配13齿齿轮.楼主你的有间隙吗

快乐男生 · 发表于 2012-4-7 22:48:21

班大师是用的滚珠丝杆吗多大的电机57的吗

z5377 · 发表于 2012-4-7 22:50:44

班大师发表于 2012-4-7 22:37
" M8 p8 w, u3 Z5 _& V* f& ?9 h雕刻起来 Y轴基本不移动主要是Ｘ轴　　来回移动　　　为什么用双齿条　　多麻烦　- a* w* \4 Q; f3 W. p4 |

/ o/ C0 Z& c, z! j' g震动是精度不够　　 ...

多谢指点呀，双齿条是为方便多用途扩展，我将驱动电流调小点试一下，再将Y轴电机的安装位置变一下？在重心位置会不会好些？

飞翔的雪花 · 发表于 2012-11-9 19:57:52

路过，捡点刨花

梦云楼 · 发表于 2013-5-21 07:37:57

太牛了吧！

梦云楼 · 发表于 2013-5-21 07:39:12

太牛了吧！成本多少呀？

czc318 · 发表于 2013-5-21 08:52:41

如果是锯切板材的话，地板划伤而且固定板材也是一个问题，，

木工师傅小一 · 发表于 2013-6-4 16:53:50

口水中。。。。。。。。。。。。
