DIY CNC 圆锯雕刻机倒装木工台

班大师 · 发表于 2012-3-2 22:44:52

你的工程太浩大了投资也不少至少要8000 我的架子已经做完了电路还没弄

z5377 · 发表于 2012-3-2 23:33:40

本帖最后由 z5377 于 2012-3-3 19:45 编辑

班大师发表于 2012-3-2 22:44 7 S8 w2 M" V- S
你的工程太浩大了投资也不少至少要8000 我的架子已经做完了电路还没弄

不用这么多，目前是机架和电控超标较多，总共超了1000多吧？现在付出3000多，大的已经买齐了，还有限位等小东西没有买，小东西也要不少钱的，螺丝都买了120元了，总数还没有算，如果算上以前有的东西，可能4000多吧，你的机架上个图看看？上个周末太冷，没法在天台上干活，明天多拍些照片放上来

z5377 · 发表于 2012-3-3 19:33:15

本帖最后由 z5377 于 2012-3-3 19:36 编辑

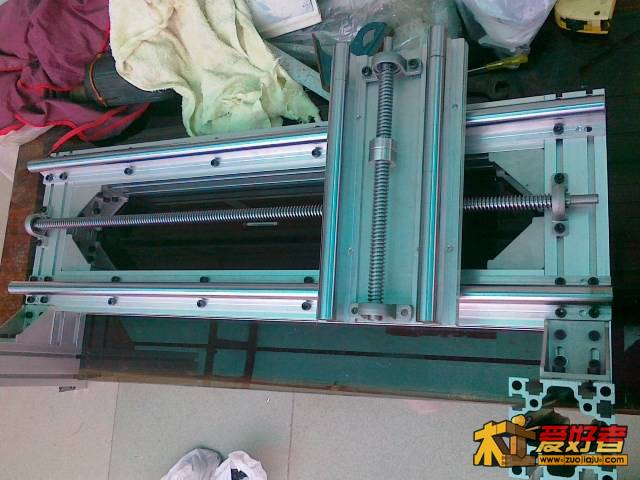

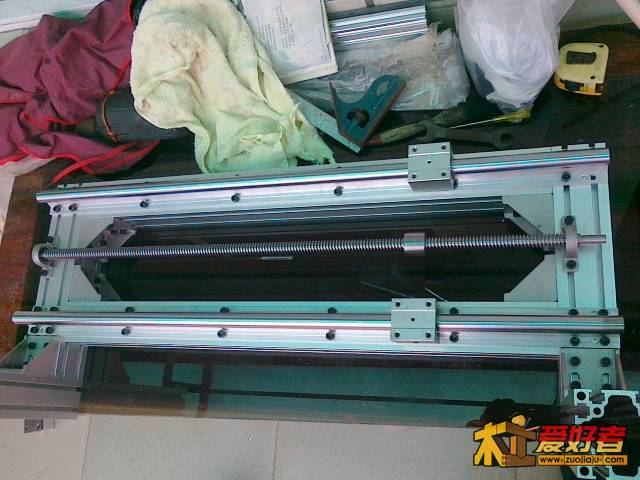

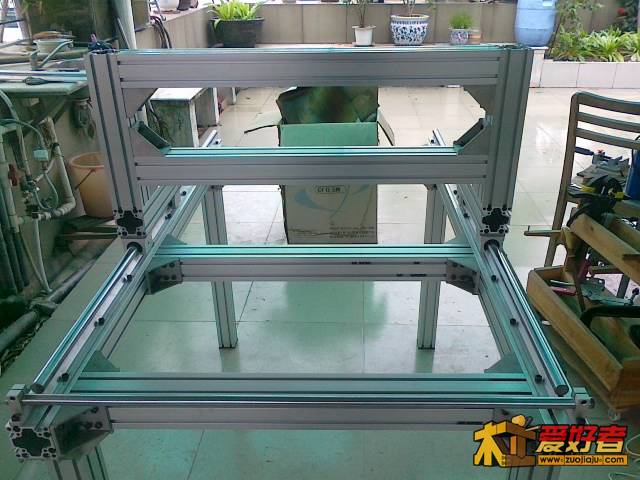

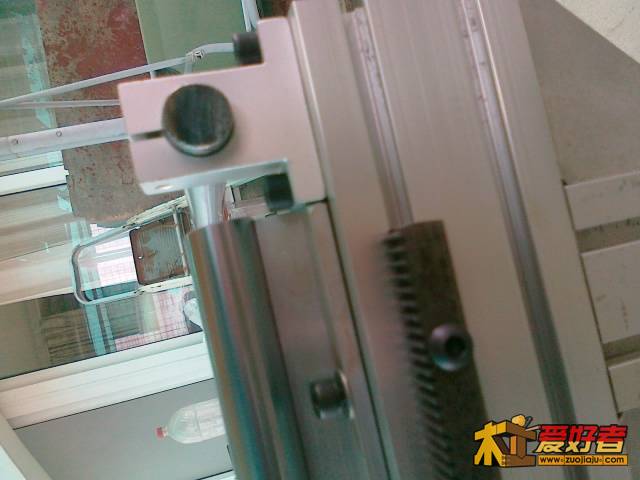

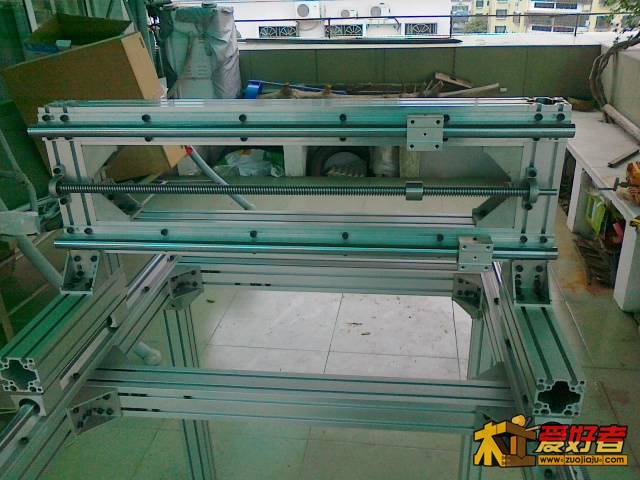

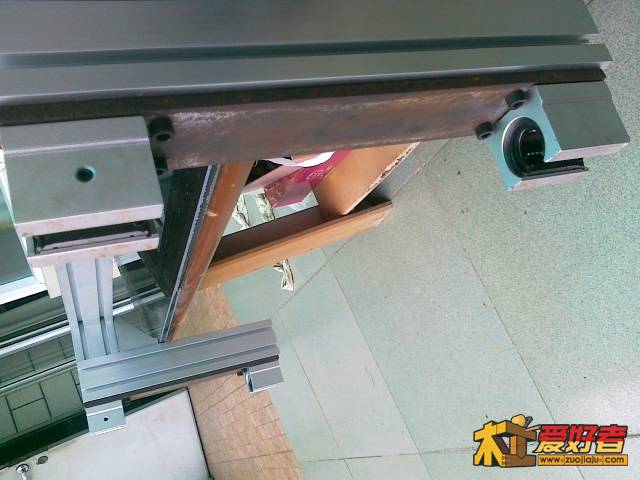

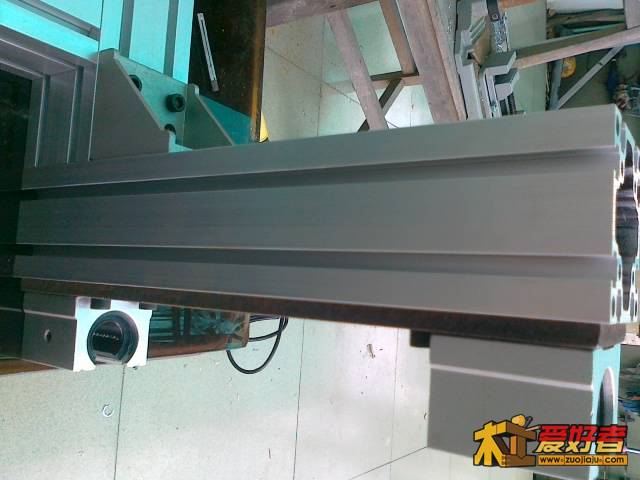

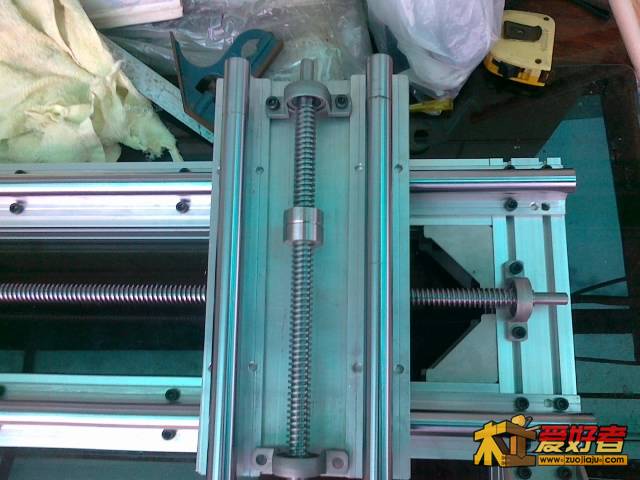

继续上图，X，Y轴完成，Z轴考虑中

z5377 · 发表于 2012-3-3 19:43:50

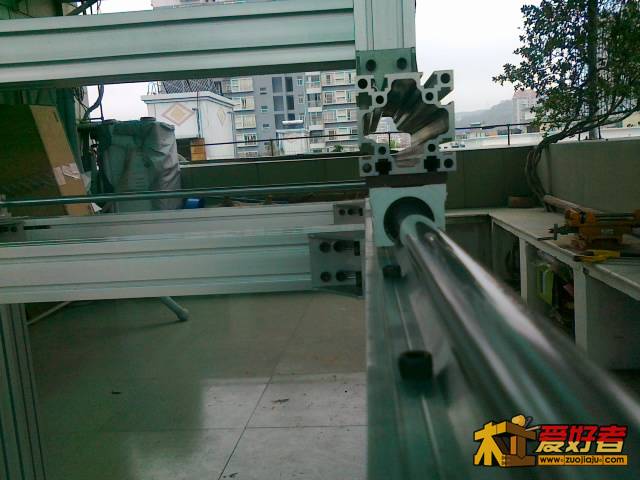

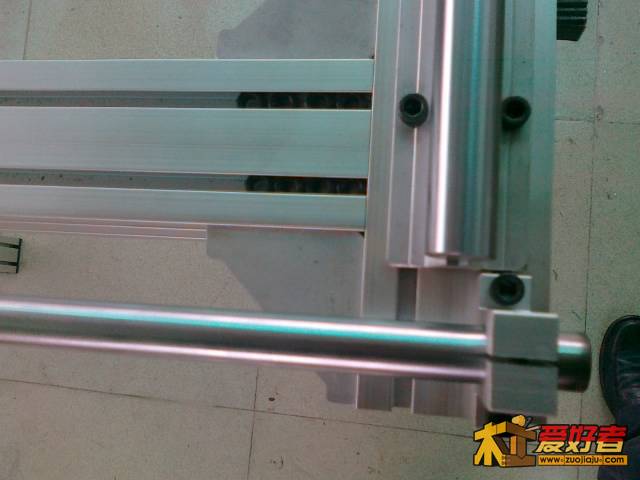

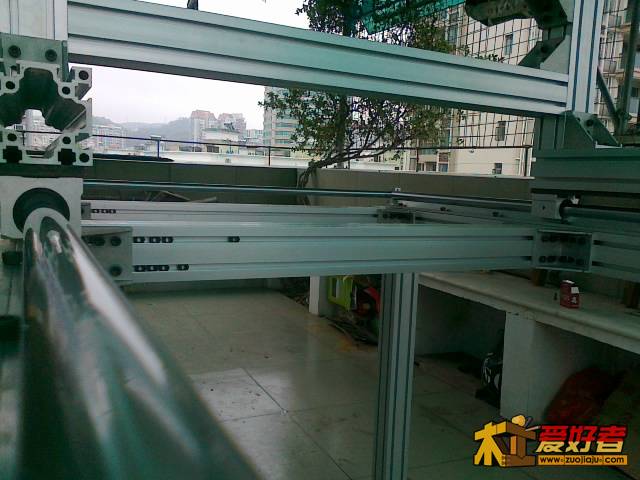

机架上后面打横的是一条16MM光轴，用来做倒装圆锯和倒装雕刻机的推台

savager · 发表于 2012-3-4 11:41:27

型材是卖家用切割机切割？准确吗？

班大师 · 发表于 2012-3-4 18:44:35

你这个得过5000 我的太简单了要单薄很多

z5377 · 发表于 2012-3-4 19:47:00

本帖最后由 z5377 于 2012-3-4 19:48 编辑

savager 发表于 2012-3-4 11:41
& C$ w$ A l% r0 s& }3 q" S型材是卖家用切割机切割？准确吗？

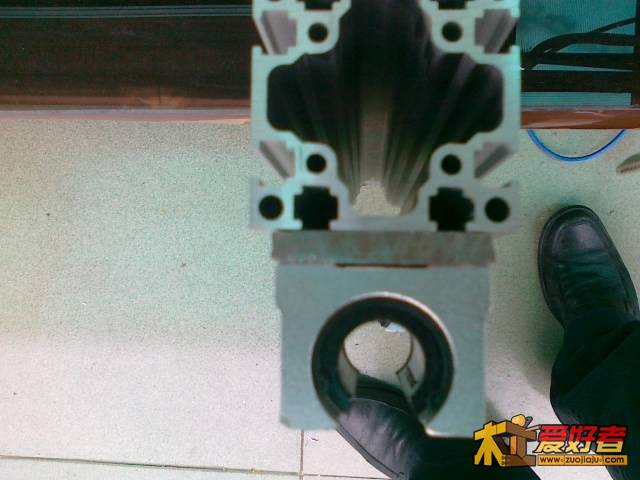

是卖家切的，挺准，误差估计在0.5MM左右吧，没有测量工具搞不清，切口很光滑，一致性不错，把相同尺寸的型材一排立在玻璃上，手摸过去基本是平的

z5377 · 发表于 2012-3-4 19:56:07

本帖最后由 z5377 于 2012-3-4 20:37 编辑

班大师发表于 2012-3-4 18:44
& P+ @: ~6 j+ p* e v0 G7 ^你这个得过5000 我的太简单了要单薄很多

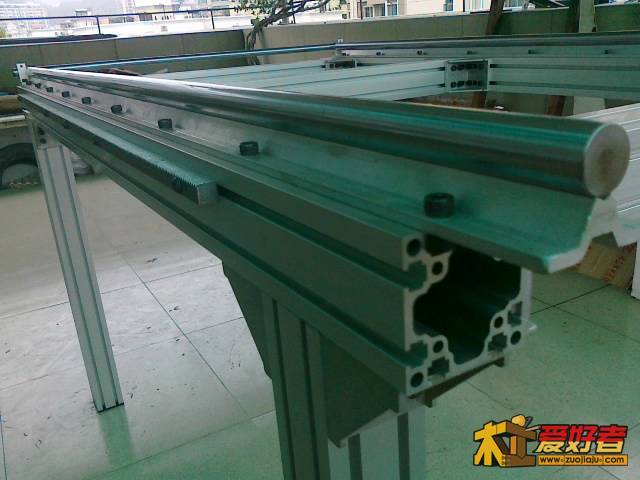

就算加上现有的690和得伟修边机，应该也没有过，传动部分因为自己初次组装，精度方面没有信心，就没有用好东西，齿条和梯形丝杆都是用的便宜货，加起来不超过250元，也方便以后升级，反而不用升级的电控和机架想着一步到位，超出较大。只有一把手电钻，装的比较幸苦

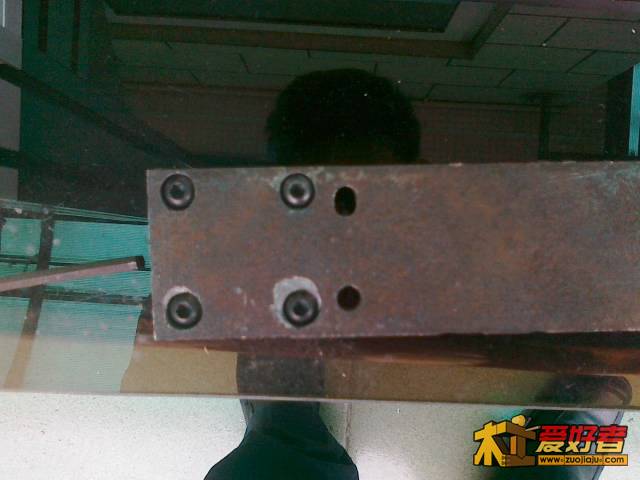

这几天就是不停的打孔，打孔，打正了10分种一个孔吧，打歪了修正很麻烦，要花好多的时间，好想念台钻或磁力钻呀，谁能借我一个呀！好在我打的孔都是可以调整的，歪了就打大点，或挨着在打一个，主要是用型材上的槽来固定，如果是钢板？需要精准打孔？我可能要崩溃了

班大师 · 发表于 2012-3-4 20:36:15

精度难搞我的丝杠和光轴就1300快就是一个台钻

savager · 发表于 2012-3-4 23:10:17

我弄一个600mm*500mm 的钢板机架，用的是滚珠丝杠，材料钱（包括电控，加工费），合计起来将近2700元了，你这个大家伙，没个5000恐怕下不来，要是不用外出加工的话，应该能少点。加工费贵呀，我的加工费都占2700元中的40%了。

z5377 · 发表于 2012-3-5 08:06:40

本帖最后由 z5377 于 2012-3-5 10:43 编辑

savager 发表于 2012-3-4 23:10 我弄一个600mm*500mm 的钢板机架，用的是滚珠丝杠，材料钱（包括电控，加工费），合计起来将近2700元了，你 ...

呵呵，全部自己手钻搞定，就是累呀！老打不太准，不断的要修正，最花时间。2700是总价格吗？600X500就算很便宜啦！

梦里唐朝 · 发表于 2012-3-6 11:22:33

z5377 发表于 2012-3-3 19:33 1 p) I% b$ C! \; b6 _/ H* H
继续上图，X，Y轴完成，Z轴考虑中

楼主做的不错，短个丝杠和铝型材卖家地址，我现在也需要这些。谢谢！

cigare · 发表于 2012-3-13 11:59:06

坐等更新。

z5377 · 发表于 2012-3-13 18:25:10

cigare 发表于 2012-3-13 11:59
0 a9 \: x8 N7 J! G# i2 e- m4 n坐等更新。

谢谢关注，连续两个周末寒潮，天台上太冷了，没有怎么干活，还有就是机械安装经验很少，安装调试太费时间，上周断了一个丝锥，搞了一天多才弄出来。当初用SBr16的导轨就好了，可以直接用30150的铝型材当Z轴安装板，不会像现在老为安装孔打不准烦恼。

班大师 · 发表于 2012-3-13 20:18:05

我的基本已经完成就是有些简陋台面限位开关都没用
