DIY CNC 圆锯雕刻机倒装木工台

z5377

lqyfff 发表于 2012-1-21 11:58  祝楼主早日成功

9 ^2 x$ v, V" E" c4 R( L5 ~& R谢谢支持,一定会做下去,各位童鞋有好主意记得分享,现在是纸上谈兵阶段,什么都可以改

z5377

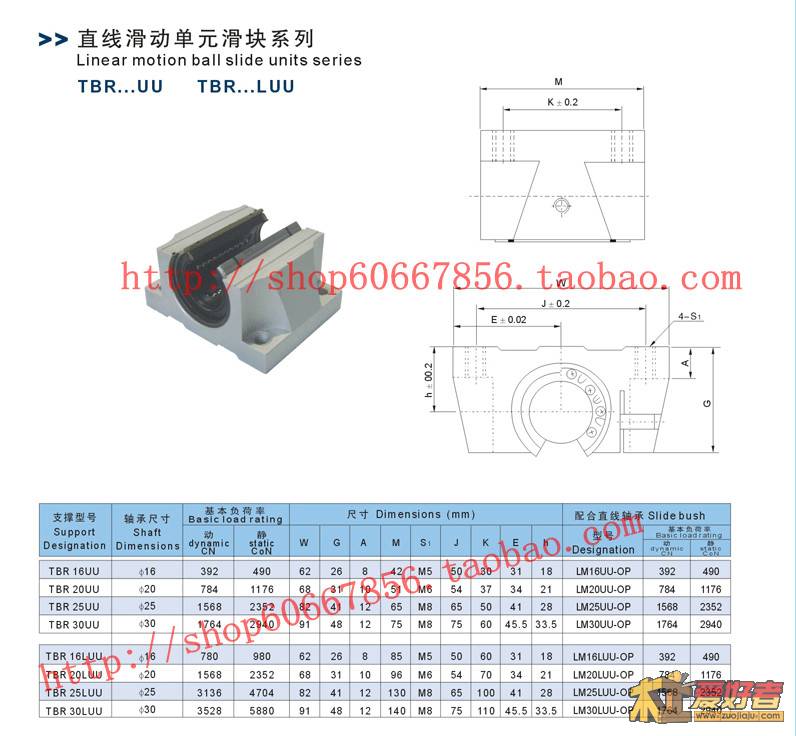

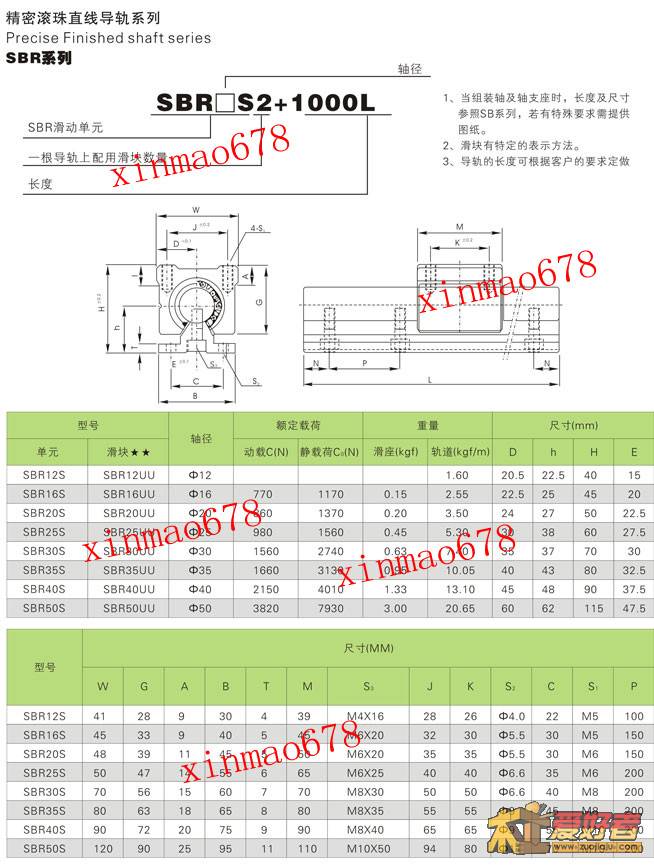

编辑不了原有的帖子，说有非法字符，不明白怎么回事，只好重新发，以下的图可以看到，SBR导轨16－25的动态负荷区别不大，30以上区别较大，TBR导轨的价格虽然较贵，但在20以下性能没有优势，25以上才有

xiaoqingnian

楼上的  开关电源在那买的这么便宜  呵呵  驱动板  用 分体的吧 ，呵呵   用 滚珠丝杆 ，  建议 做成 固定龙门的    呵呵   移动的  精度不好控制    但是 固定的又浪费空间

xiaoqingnian

楼上的  开关电源在那买的这么便宜  呵呵  驱动板  用 分体的吧 ，呵呵   用 滚珠丝杆 ，  建议 做成 固定龙门的    呵呵   移动的  精度不好控制    但是 固定的又浪费空间

z5377

$ g+ T2 l) e! d0 p# M8 A0 n7 g  j' [1 a9 O
感谢你的分享！二手的电信基站充电电源，出厂时间较长，"DELTA 台达27V 35.5A超小型开关电源 958W足功率 最具性价比电源",淘宝有卖，48V25A也是200元左右。木工CNC用移动龙门是不二选择，因对行程要求高，对精度要求相对较低。分体的好，滚珠好，只是价格较贵正在挣扎

z5377

问了几家本地的石材商家，花岗岩的便宜板材只有60CM宽度的，80CM的可能要定制，再找找看，不行就改用旧铁门做基板，旧木门说不定也行，降低标准，门一般是80X200CM的，行程够大吧，休息时去旧货市场逛

z5377

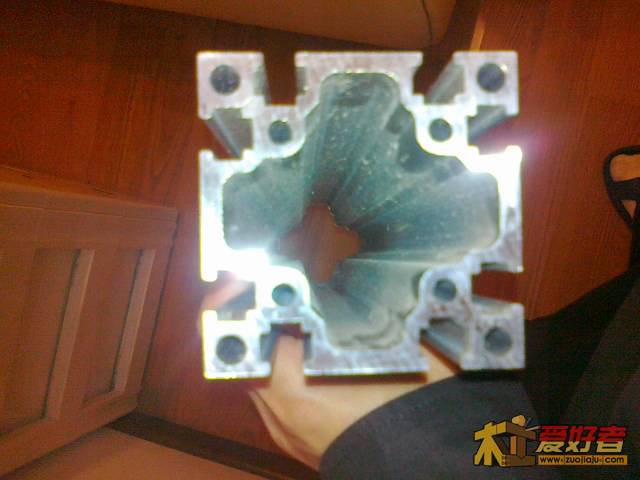

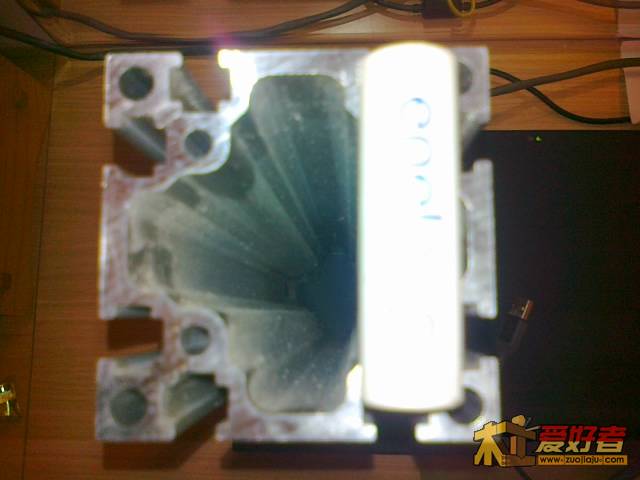

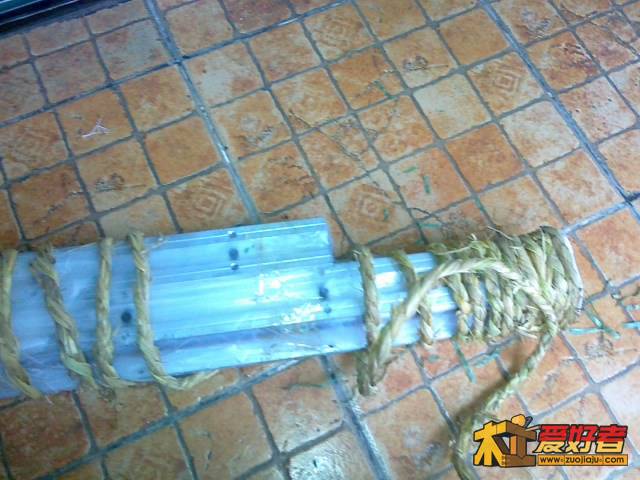

. a3 C8 V7 k+ i( ` 铝型材到家了，怕强度不够，全部改成6060G的铝型材，拿到手发现很强大，超乎预料，看来3060已经足够了，还是很满意的，型材真的不错，共10米，重30公斤 ，后面才发现还是SBR16比较好，滑块的安装孔距分别是32，30（详细数据可以参考上面的帖子），可以直接卡入3060的双槽中，不用像我要用转接板，Z轴、Y轴连接板就可以直接用一块30150做，方便许多，价格也便宜，

lqyfff

上来就是大手笔
期待大作完成

z5377

求教一下老手，一个系统里的驱动和电机能不能不同，影响大吗？想加大Y轴的电机力度，同时也要用大电流的驱动，这样就有两种驱动和两种电机了，请问一下可行吗？有什么弊端吗？

班大师

我的光轴 丝杠 都到货了  淘宝1300  30光轴 太粗了   还很重 真不知道 57步进电机能推动不
4 t6 q4 m( O2 c" E" I- i20光轴+16丝杠 做到1米基本都不会弯   Y轴 要改 单根30光轴+20丝杠了  要不真的太重了

z5377

班大师 发表于 2012-2-15 16:18
我的光轴 丝杠 都到货了  淘宝1300  30光轴 太粗了   还很重 真不知道 57步进电机能推动不
3 ?4 @. B$ h, H20光轴+16丝杠 ...

感谢你的经验分享，30光轴是很重，静动负荷都大，是用在X还是Y轴上？但带托的光轴在防震方面好些，重点好呀，更稳，今天把铝型材装好了一部分，估计要用300个螺丝，光架子重量也去到了37、8公斤。

z5377

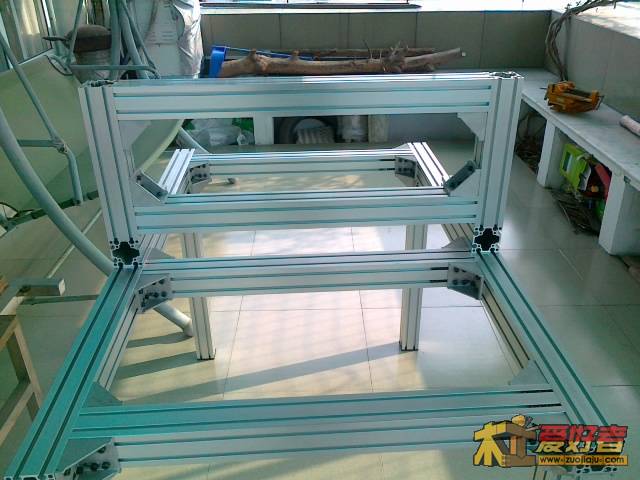

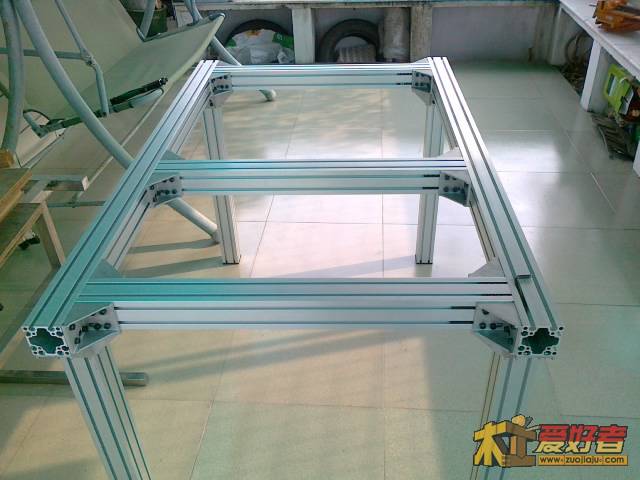

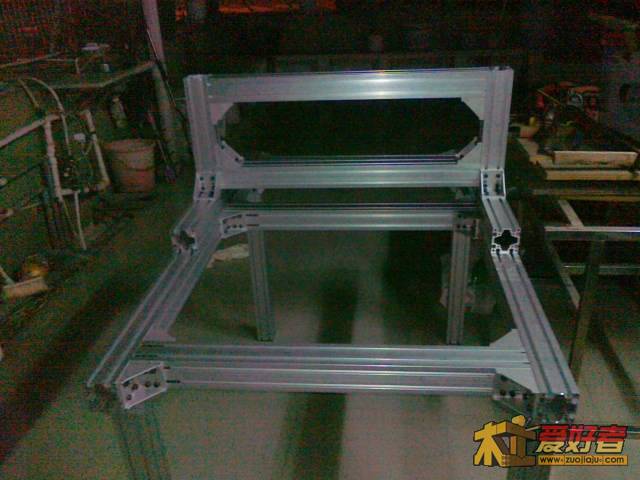

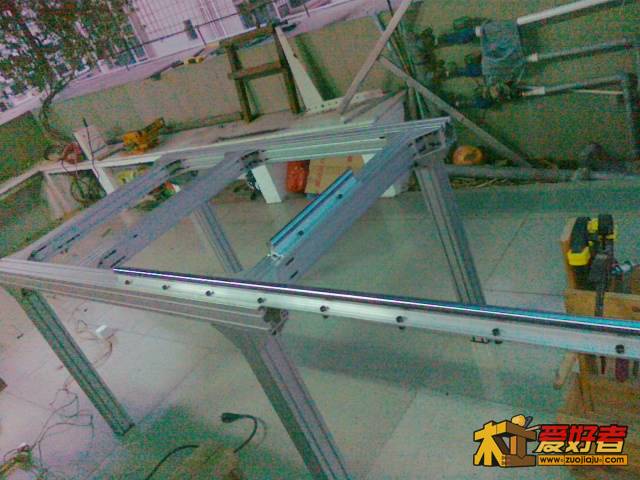

3 B( ^; g: w/ w. ^( ~( K* t光轴还没有到货，先发一个组装好的机架图，架子蛮结实的

网上看到工控机箱

z5377

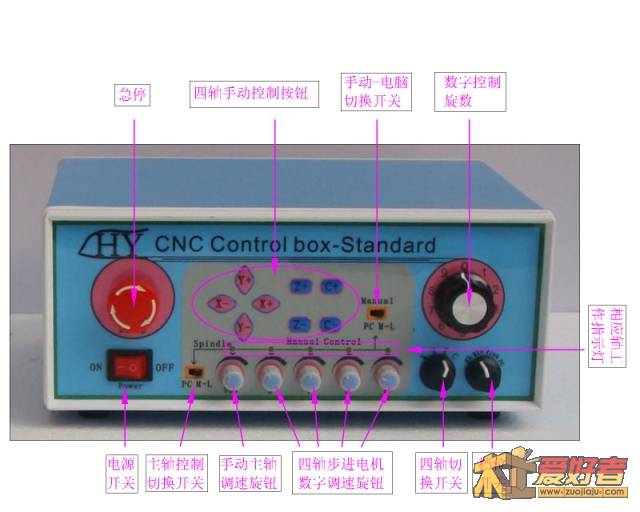

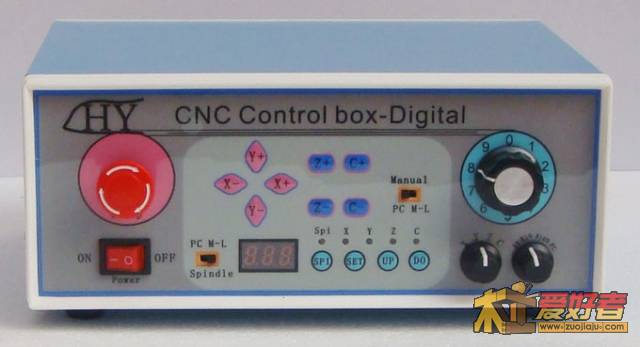

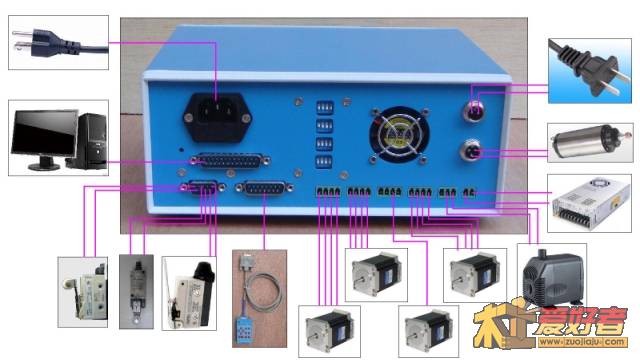

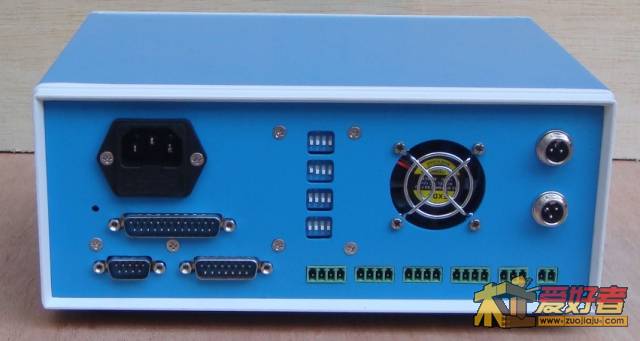

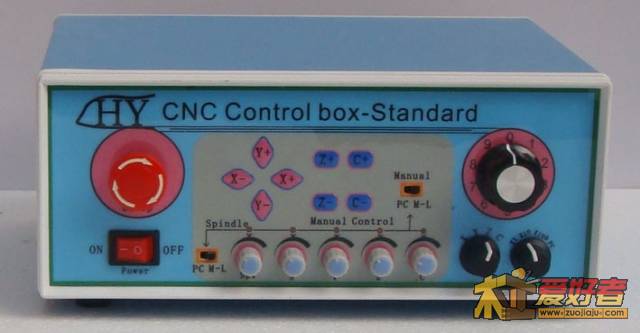

2 M1 v# F# C8 R6 S这几个电控箱不错，如果无特殊要求都可以直接用了

z5377

4 c  j6 f. L: M6 v1 o

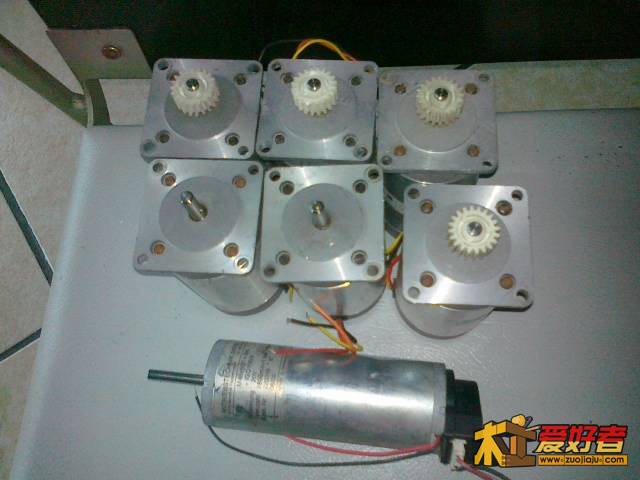

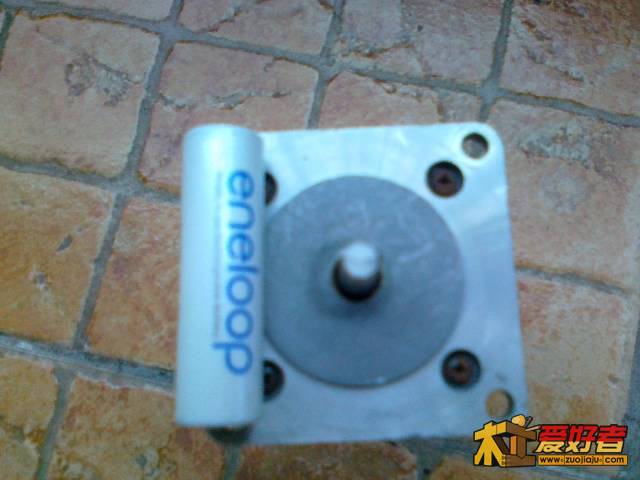

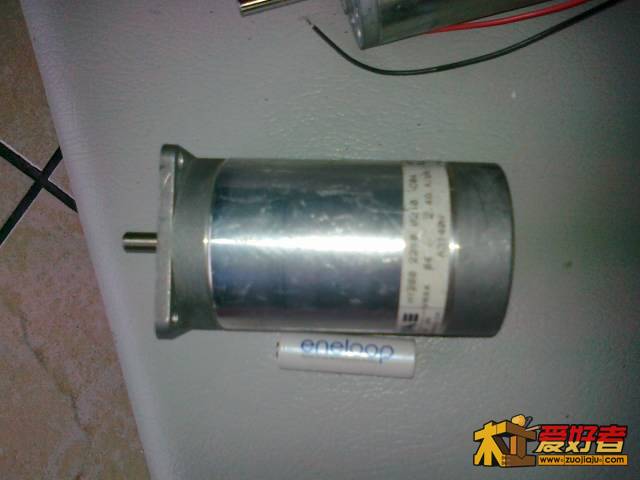

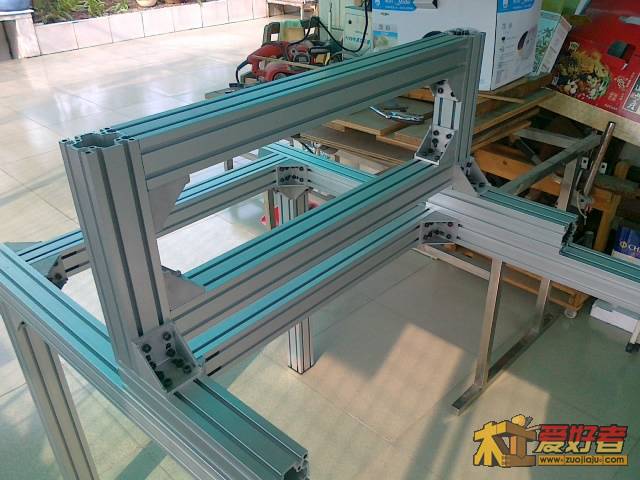

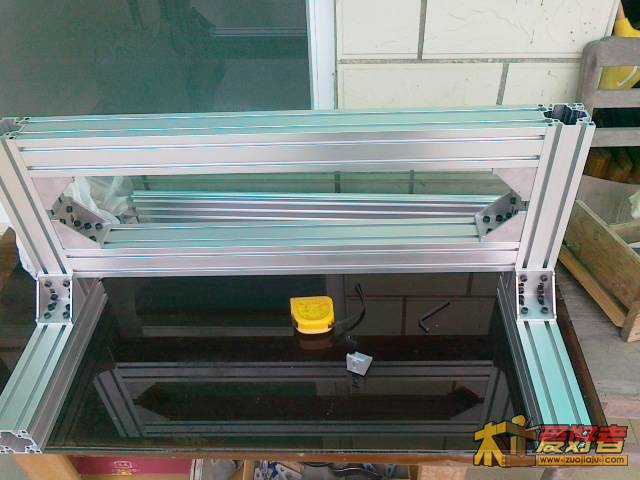

4 |5 s; R8 F9 K0 @* b: [照片不多，干活时手脏

z5377

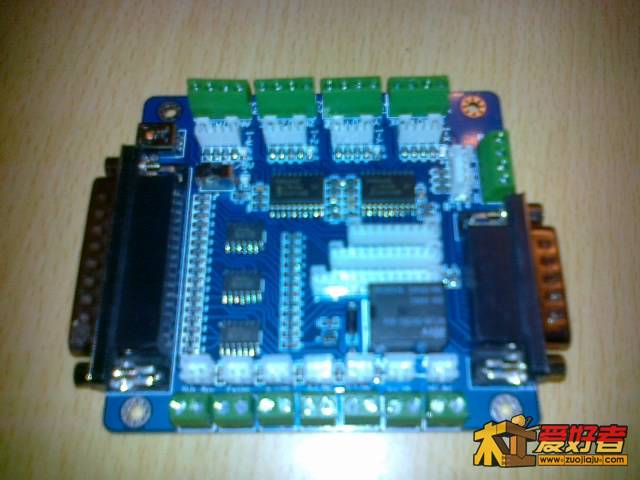

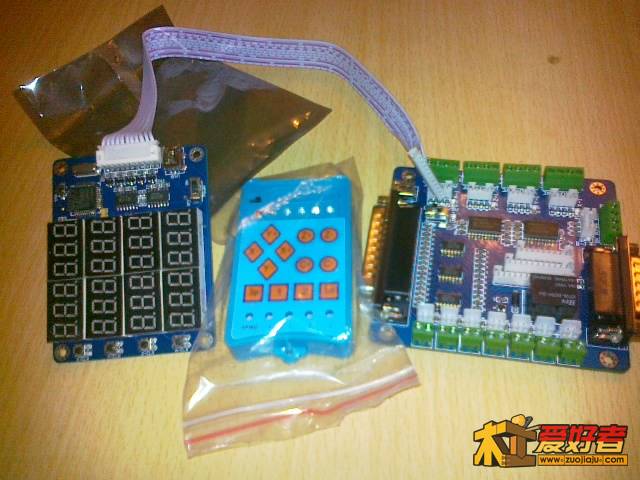

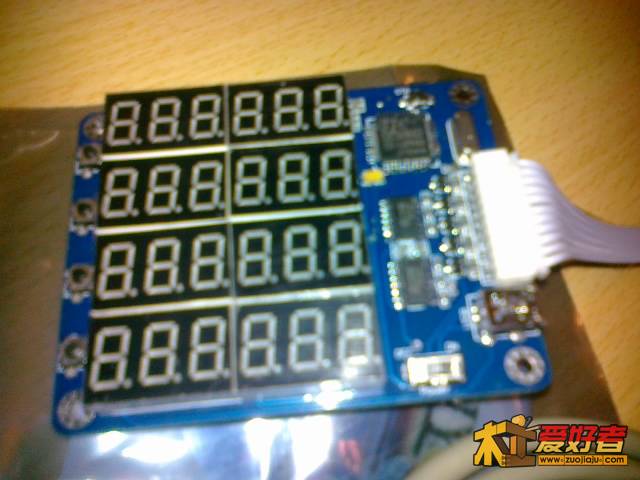

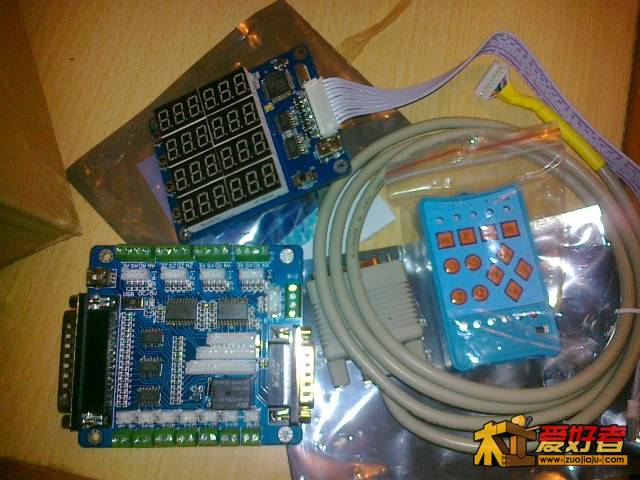

在上些图，还差驱动板没有到，其他全部齐了。图上是五轴接口板，手动控制器，四轴数显板。
