DIY CNC 圆锯雕刻机倒装木工台

开心no1 · 发表于 2012-1-19 20:07:55

支持楼主！
几个问题与楼主共同探讨：
1、麻石板什么材料不太懂，楼主科普一下
2、16的导轨有点细小了，滚珠丝杠300元2条2手还是全新？轴承有了，轴承座好像没预算
3、齿条有精度级别同样齿轮也有，高精度的价格也相应贵一些。另外步进电机如果不减速直接带齿条，无论扭矩或者分辨率都会比较差。
4、预算做富裕一点，效果会更好
祝楼主早日成功

z5377 · 发表于 2012-1-19 20:22:31

本帖最后由 z5377 于 2012-1-19 20:27 编辑

1、就是做橱柜用的花岗岩板，平面度不错，麻石的是最便宜的，硬度比一般好看的大理石还高
2、16导轨放在平面上应该不小了，不是悬空的，全新的国产，一般是100元一米75的螺母20的加工费，轴承座用16UU滑块来改造。
3、找不到高级的齿轮，所以预算没有用高级的齿条，因为这个拖了后腿，所以XZ轴也有点不想用滚珠了，T型也差不多了。可以用驱动细分，这样速度能快点，安装同步带减速比较麻烦，实在不行再考虑吧。
4、有不少地方将就点话我还可以用现在有的东西，预算说不定还可以减少呢。
谢谢你的支持！

wj6267 · 发表于 2012-1-20 02:47:54

支持下要详细记录我们要过程和图片

z5377 · 发表于 2012-1-20 09:33:38

会记录下来的，工作有时较忙，记性较差，记下来对我也有不少帮助，算了下，18X800X1200的花岗岩板有50公斤，怎么上楼呀！

也不知道有没有这么宽的石板，好像一般是60-70宽的多。

prettyface · 发表于 2012-1-20 11:57:18

再次关注
加油啊

hlpcn · 发表于 2012-1-20 12:45:17

拿个板凳坐下，耐心观看。

z5377 · 发表于 2012-1-20 12:51:21

传动方面一直都有些纠结，好的东西太贵，再说也是木工机不是金工机，只是20-30元每米的齿条能满足Y轴的要求吗？如果用了差的Y轴好像没有必要用滚珠丝杆，当然我看的这个丽水滚珠丝杆也最便宜最差的，号称是C7，但螺母不耐用，实际精度是多少肯定要结合中国国情综合考虑。
梯形丝杆查了下，好的也要100多一米，那位大哥做过木工CNC的指点一下什么级别的传动就能满足木工需要，让我们一不用过度花冤枉钱，二不买回达不到要求的配件。谢谢！

z5377 · 发表于 2012-1-20 12:58:02

另外推荐几个CNC网站：1、http://bbs.zgskqc.com/thread.php?fid-100-page-1.html，中国数控器材网；2、www.ourdev.cn，中国电子开发网，阿莫；3、http://bbs.5imx.com/bbs/forumdisplay.php?fid=173模型网，主要是金工，要求比木工高的多，CNC都是钢钢的

zah369 · 发表于 2012-1-21 08:49:39

期待大作完成

ak99519 · 发表于 2012-1-21 10:00:54

我也想做，材料有了一些了，先看看你怎么做的

z5377 · 发表于 2012-1-21 10:26:42

ak99519 发表于 2012-1-21 10:00
7 M8 [+ I3 }3 f我也想做，材料有了一些了，先看看你怎么做的

你有什么材料呀！方案如何？DIY的麻烦在与手头的工具和材料严重不足，工业生产都需要不断实验定型，但它后面有量可以摊低成本，DIY只有一两个，学费就太贵了，有什么成功经验一定要分享呀！

z5377 · 发表于 2012-1-21 11:05:57

本帖最后由 z5377 于 2012-1-21 11:19 编辑

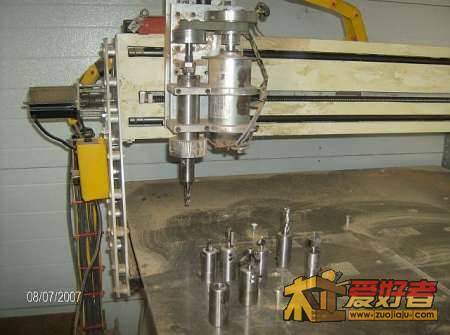

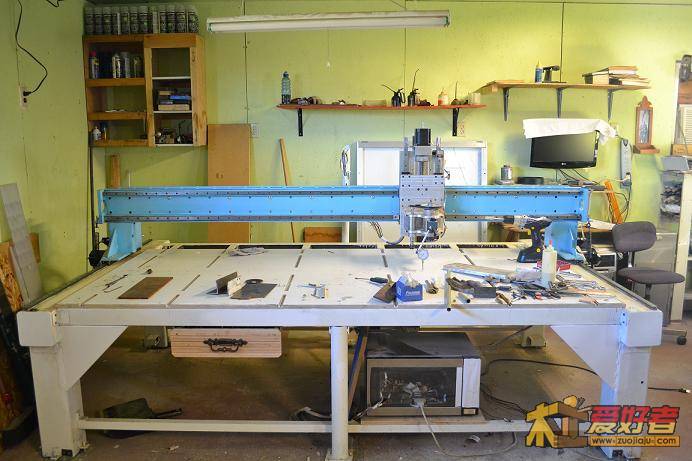

上图比较受欢迎，我也上些图

，外国的

lqyfff · 发表于 2012-1-21 11:58:12

祝楼主早日成功

班大师 · 发表于 2012-1-21 14:00:36

过完年上班我也准备做一个 CNC雕刻机加工尺寸 6090
大部分材料全部淘宝

铝合金框架
导轨30光轴
滚珠丝杠Ｚ轴用１６的 XY用20的
台面先不考虑造价低用PVC 高的话就全铝合金

z5377 · 发表于 2012-1-21 16:15:55

本帖最后由 z5377 于 2012-1-21 16:19 编辑

班大师发表于 2012-1-21 14:00 过完年上班我也准备做一个 CNC雕刻机加工尺寸 6090 大部分材料全部淘宝

那你要多多指导一下,我是第一次做Cnc,心中无底呀！6090可以考虑我发贴说的铸铝机架
