DIY CNC 圆锯雕刻机倒装木工台

班大师

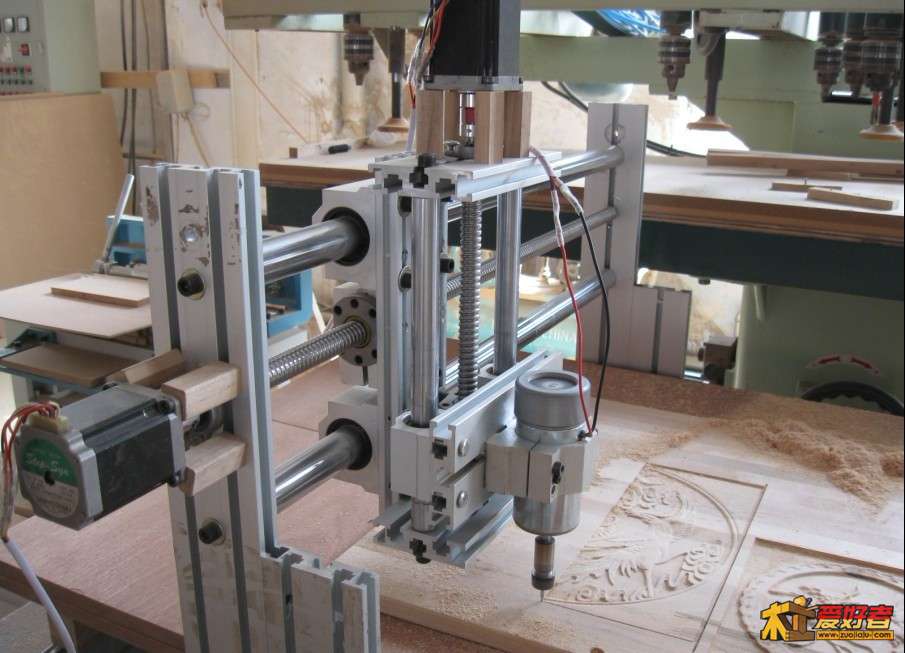

已经花了 3200 软件和硬件  现在雕刻刀没买 还有配个电脑   大约要4000 块钱
5 m$ H7 }0 [" q$ ?: p, v+ b灰度图怎么转G代码 到现在没弄明白

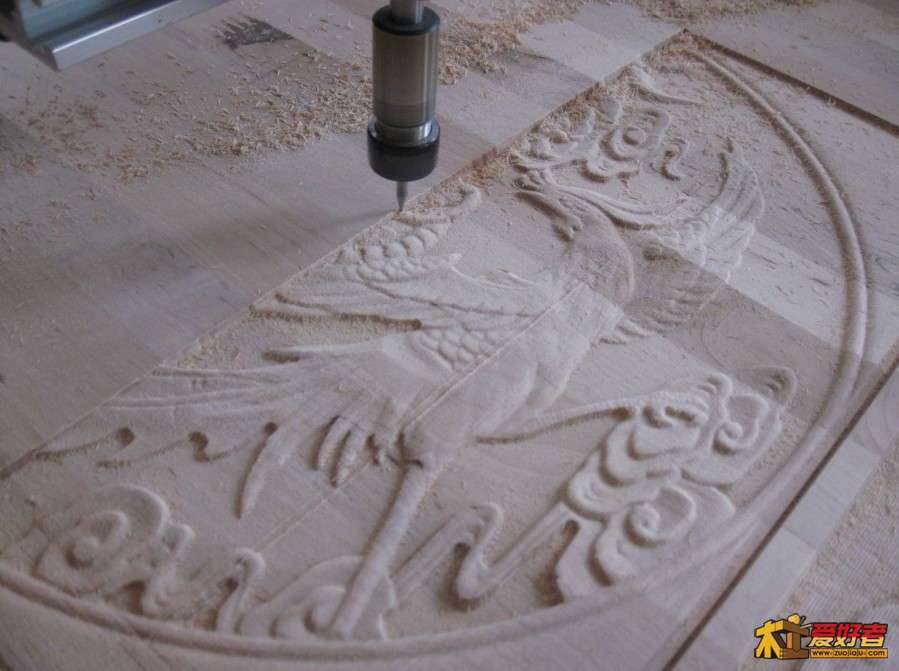

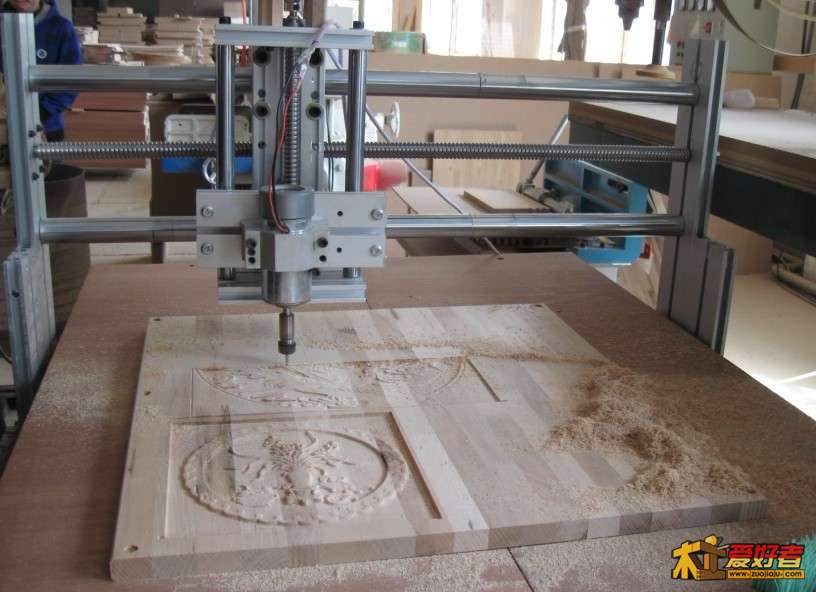

雕的几个字 是我用手按住凳子上刻得
) L7 r3 a) E, T- W9 B& C% H. [! D" c

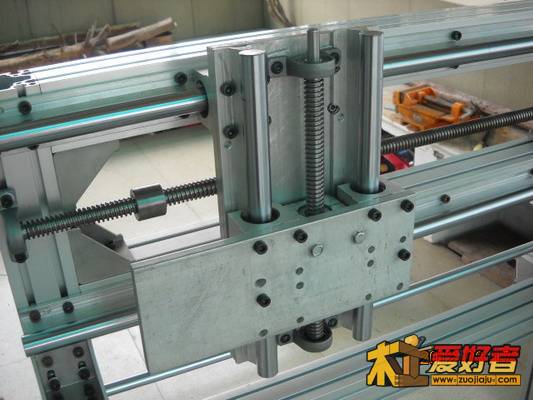

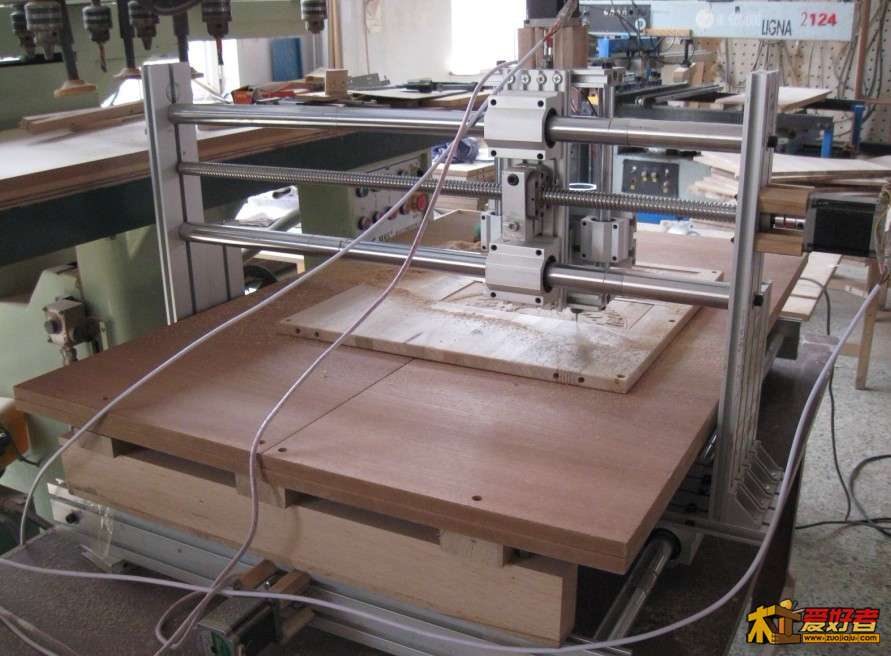

4 Z7 m* H# N. Z% O; {' t缺陷 1  龙门有些高 Z轴太长  光轴太粗 增加不少成本  铝合金框架有点单薄 不是很稳
慢慢在调试吧

z5377

班大师 发表于 2012-3-13 20:21
+ p7 ^) U, T1 c# D已经花了 3200 软件和硬件  现在雕刻刀没买 还有配个电脑   大约要4000 块钱
) [( a& e+ {; `: X; d3 ~$ u5 w灰度图怎么转G代码 到现在没弄 ...

" Y* j0 B; L6 Y8 R; s! m) w' o很好！比我进度快多了，如果加上电脑、雕刻刀全部的话，我的可能也要超5000元

z5377

班大师 发表于 2012-3-13 20:18

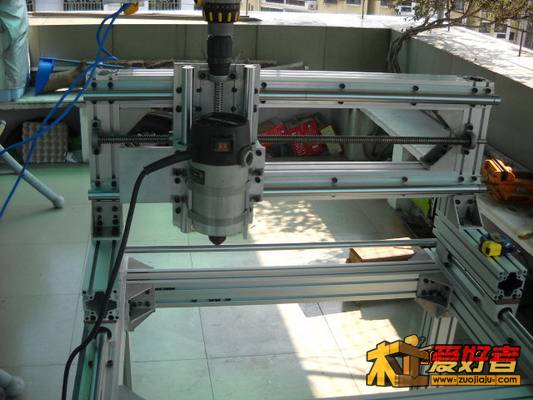

我的基本已经完成  就是有些简陋  台面  限位开关 都没用

1 Z$ {9 u; A4 I7 Q, t7 Q限位可以慢慢加，用台钻打孔方便许多，我所有孔都是歪歪斜斜的

班大师

全都是2080铝型材  算运费铝型材就500快

z5377

班大师 发表于 2012-3-13 20:21
已经花了 3200 软件和硬件  现在雕刻刀没买 还有配个电脑   大约要4000 块钱
  X$ p5 y# l( S/ w灰度图怎么转G代码 到现在没弄 ...

软件和电控方面的东西还在学习，你已经可以雕刻了，以后还要多多请教班大师呢！

120961838

z5377 发表于 2012-1-19 18:55
预算应该不大，除去已有的690，2000多应该可以搞定 ，如果要求低点还可以便宜。

! \6 O1 E1 b* X/ o( W) F我是新人，请问向您这样组装一猜cnc要多少钱？最大能雕刻多大的东西？  请问同样的买一台新的要多少钱？

z5377

120961838 发表于 2012-3-14 00:11
' j# \  x) r7 P' \. H我是新人，请问向您这样组装一猜cnc要多少钱？最大能雕刻多大的东西？  请问同样的买一台新的要多少钱？

是CM，100CMX60CMX12CM，没有写清楚，不好意思

120961838

120961838 发表于 2012-3-14 00:11
. {; L" W9 |  p2 b3 Z( e我是新人，请问向您这样组装一猜cnc要多少钱？最大能雕刻多大的东西？  请问同样的买一台新的要多少钱？

没看到谁卖啊   6090 就是工作距离  60  90 毫米吗

z5377

7 p) H/ k  _1 d# F) d; X! K" l

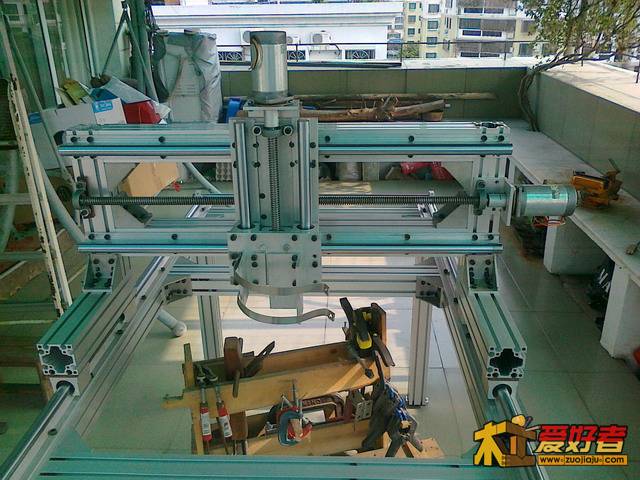

9 Q4 ^6 ^9 F5 d慢慢的完成，慢慢的上图，

班大师

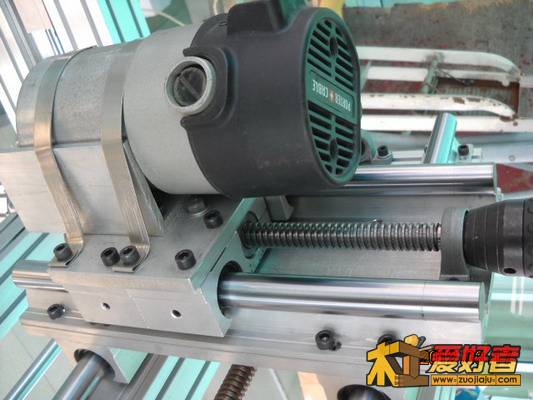

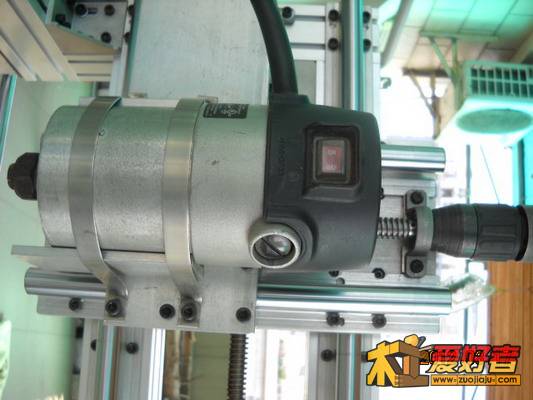

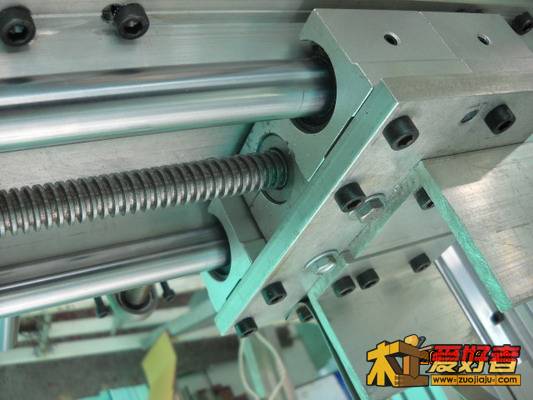

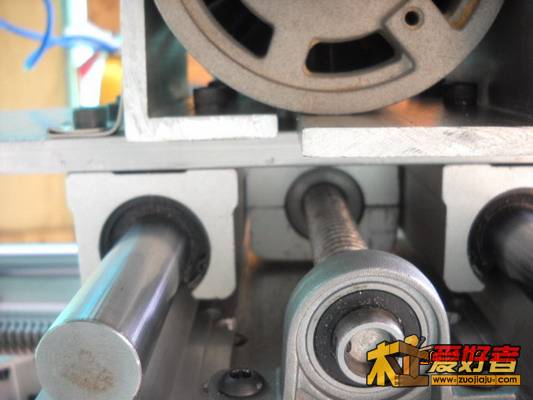

你无法忍受 主轴的噪音  以后还得换  这个孔是真不好打

z5377

班大师 发表于 2012-3-22 20:41  你无法忍受 主轴的噪音 以后还得换 这个孔是真不好打

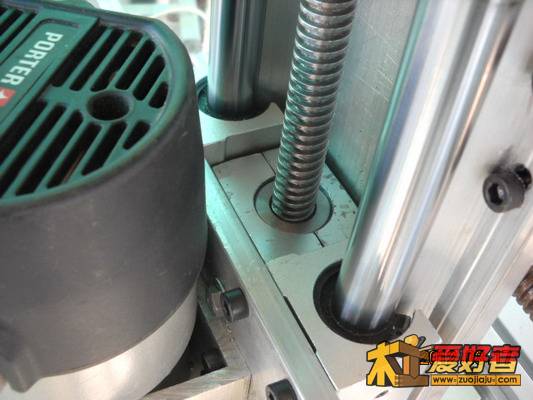

( t3 A2 U6 V% f$ Q( p9 X. f还行吧？这个690可以调速的，最低8000用英制金工洗刀噪音小点,只是不知能连续长时间运行

z5377

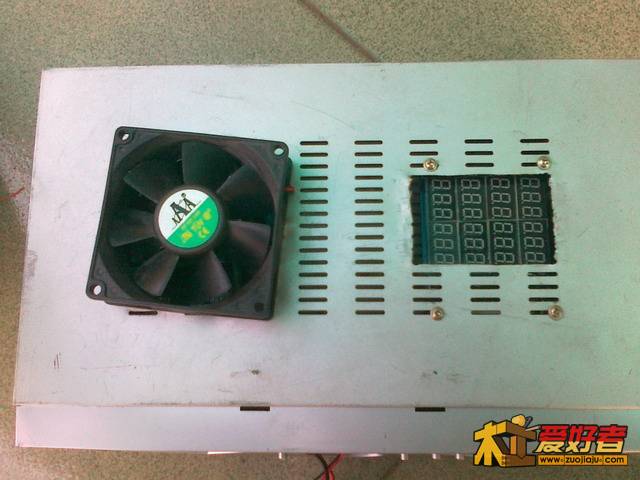

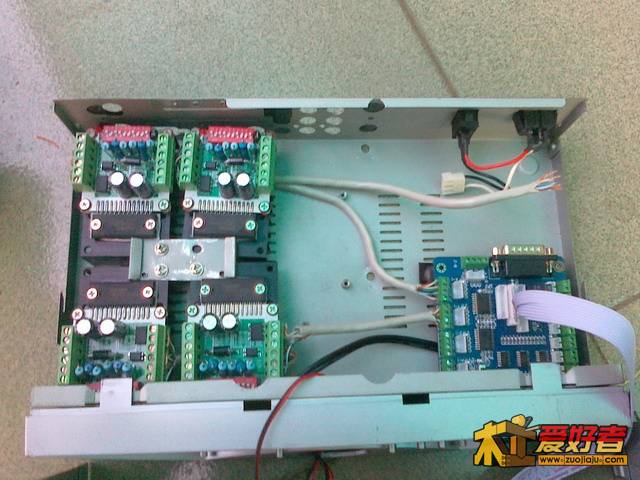

# [2 ^  @, j& K% ^4 ~. a' B今天将电控装好，完成后无意中拿起带磁铁的十字批一看，上面沾满了剪下来的“铜”线头，悲剧，国产的悲剧！看来线要全部换了

huafei78

这是什么东西啊

z5377

班大师 发表于 2012-3-22 20:41
你无法忍受 主轴的噪音  以后还得换  这个孔是真不好打

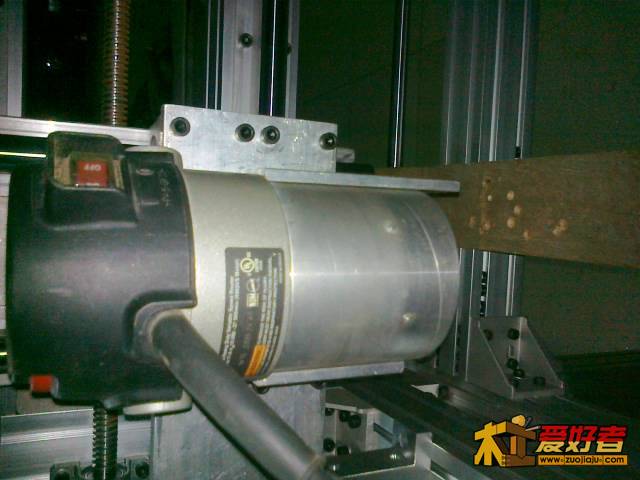

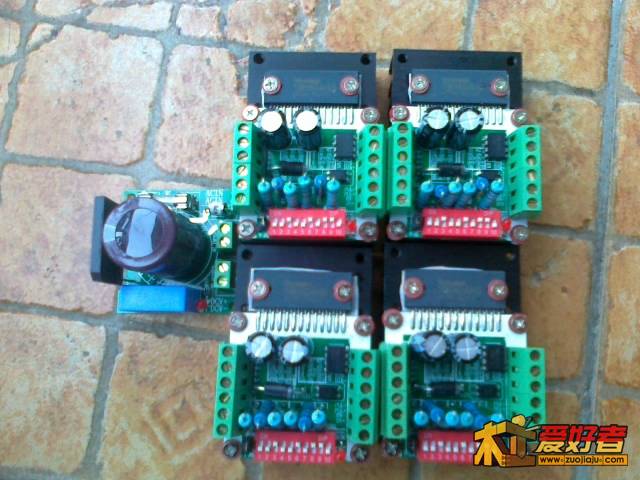

基本完工了，刚才特意装上690开了一下，空转8000时主要是风声，但也不小，20000转时楼下LD说像开了个大吸尘器，看来要找一个静音主轴来干细活了，粗活还是690的啦。顺便用功率记测了一下功率，控制部分待机功率30多W，工作时60W以上，我的6560调到3A输出时电机电流是2.1A（空跑），电机一点温度都没有？是驱动板输出电流太小吗？下次提高点电压，现在用的是充电工具用的开关电源（18V）。
' C- a' a: e$ o' \另外690空转8000时170W，空转20000时370W。

班大师

干了一点小活
