关于电路电线安装的问题请教木友

小跑跑得欢

还是不懂，呵呵
9 |& ?7 q3 ~5 r  k双投是什么样的呢？备用电是指什么？

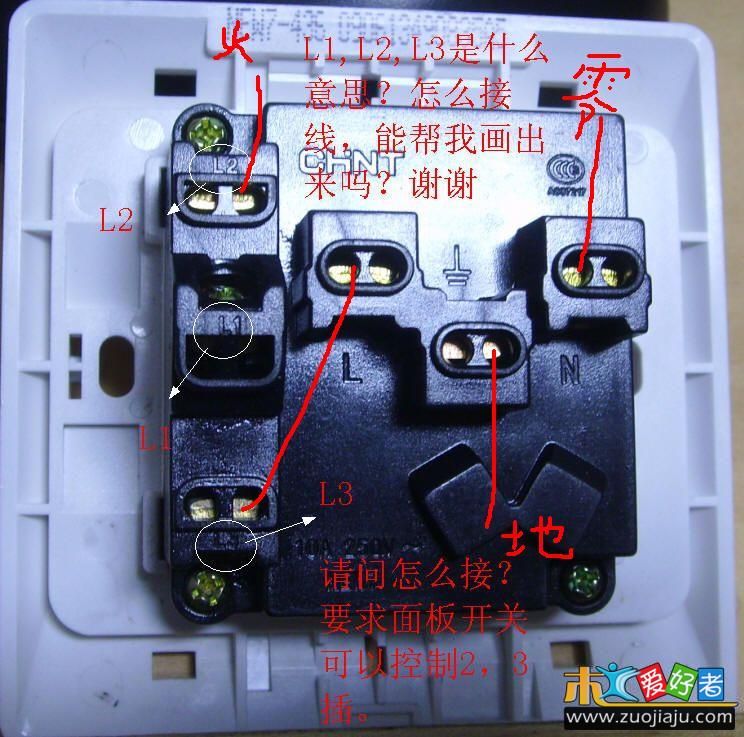

经你点拨我有一点明白了：二孔、三孔共用L,N。L1.L2.L3是一个单、双投两用开关模块，这一个面板厂家只用了单 ...
2 A( `- a- a5 e3 j0 x经建 发表于 2010-3-17 21:44

小跑跑得欢

LS各位专家，我还有很多电路问题，都不好意思再问了。

SLC

回复 91# 小跑跑得欢 开关里有触点，分为静触点和动触点，静触点俗称掷或投动触点俗称刀。双投是在同一开关中，一个动触点可以和两个静触点中的任意一个接触导通，另一个静触点与动触点断开。备用电是指小型发电机、蓄电池逆变电源、双路供电的另一路......等。不知你能明白吗？

SLC

回复 92# 小跑跑得欢 问吧！没事。只要我知道的就告诉你。

小跑跑得欢

明白了回复 93# SLC

小跑跑得欢

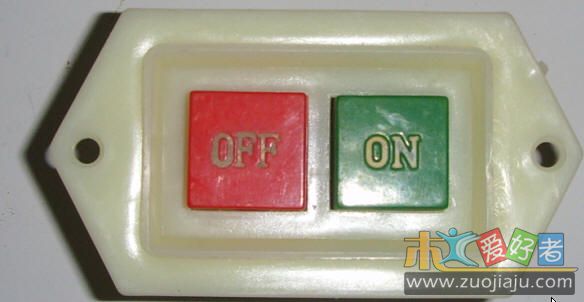

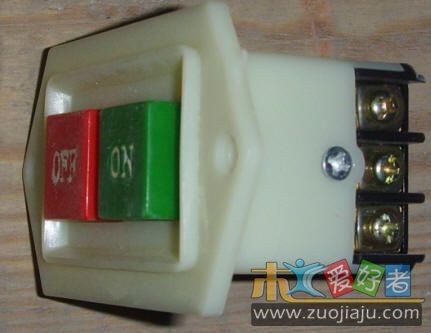

我买了这样的开关，不知道这样的开关用在什么情况下最好？
. Y- [5 W# A# [6 [. g怎么接线呢？
; ?& @0 w$ k( u( O

回复  小跑跑得欢 问吧！没事。只要我知道的就告诉你。
; J/ `7 t; D% ~' hSLC 发表于 2010-3-18 13:44

小跑跑得欢

9 [  a2 `% M+ p9 {
; Z5 K+ U5 r2 p! z. M8 W: R这个地线，我直接一根多股的线拖出来，用钉子直接固定在地上吗?

回复  小跑跑得欢 很简单啊！照图接就行！
6 T* t8 |$ c, C( ~SLC 发表于 2010-3-17 19:51

SLC

回复 97# 小跑跑得欢 和地线排上的黄\绿线接啊！看接线柱上的接地标志。

SLC

回复 96# 小跑跑得欢 这个是用在设备上的，比如台钻、圆锯倒装上的。其实它就是两个装在一起的单刀双掷开关。

小跑跑得欢

/ H6 F) n4 Q# N0 x+ e

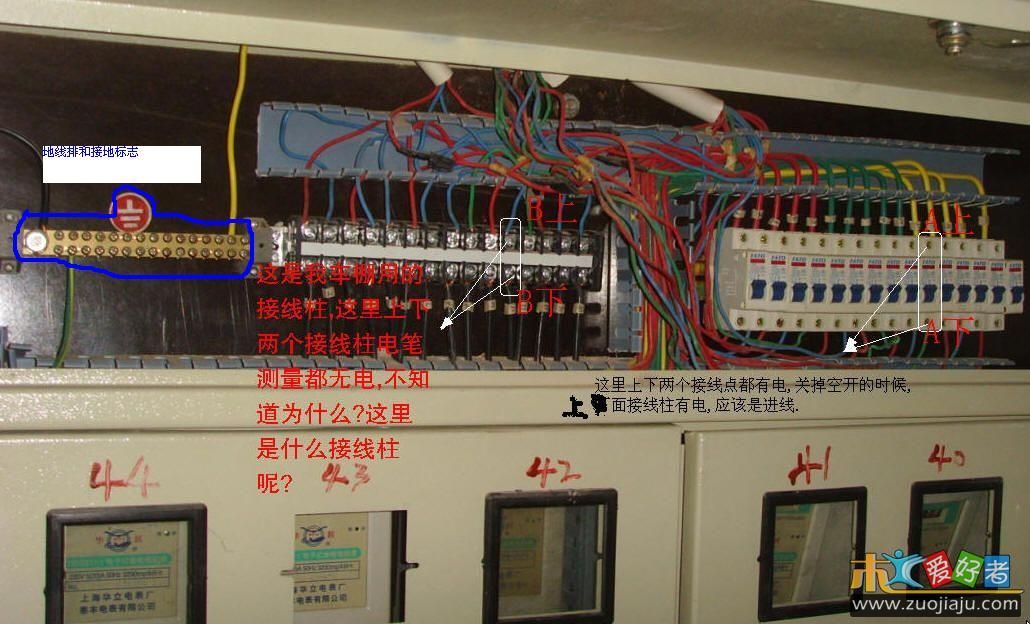

  v* {* I& ~* _! K' ]# s地线排是什么东西？在哪？图片上你帮我画了根线出来，然后写了个“地”字，我是说这个线出来后往哪里接？从面板里引出来后连哪去？

回复  小跑跑得欢 和地线排上的黄\绿线接啊！看接线柱上的接地标志。
( Y9 X2 P% J* e8 @; d# jSLC 发表于 2010-3-18 14:10

小跑跑得欢

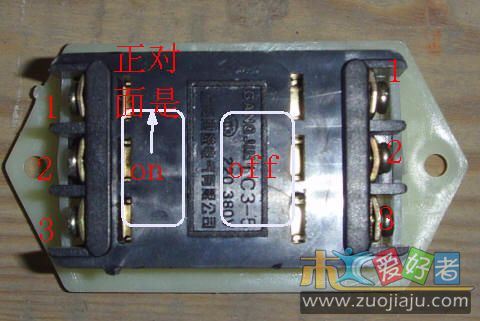

这个左右咋各有三个接线柱呢？进出线是咋接的呢？买的时候，老板说随便接就可以，我也没搞懂就买回来了，一直放那里不知道咋接。

回复  小跑跑得欢 这个是用在设备上的，比如台钻、圆锯倒装上的。其实它就是两个装在一起的单刀双掷开关。: ...
  e5 U4 E  X9 S( b2 v& {SLC 发表于 2010-3-18 14:15

SLC

回复 100# 小跑跑得欢

小跑跑得欢

但是我这个面板在车棚里的，那个配电箱在35米外的，整根线拖过去又得35米啊 ，我昨天根本没拖，就埋了两根线的，我还以为是直接面板出来接地皮的呢～～～
但是，我发现那排地排柱子上空荡荡的，好像没接过地线啊
+ k+ D) p* V8 H4 F) U
; d; i& W( u4 N我车棚用电器都没接地线的，这样是不是不安全啊
, p- t; s( N* E- b6 R回复 102# SLC

小跑跑得欢

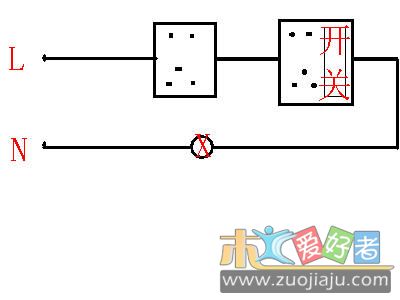

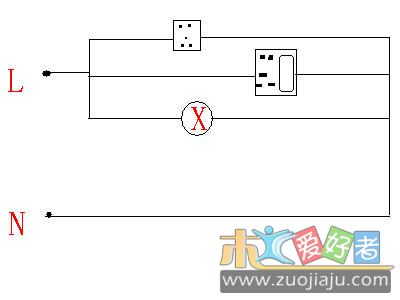

另外线是接进车棚里，但是不知道里面线路怎么安排，就接了一个5孔面板，固定在明盒里面挂墙上的，请问，车棚里该怎么安排线路呢？回忆初中物理，我画了两个图，不晓得哪个更有用。帮我参考规划下可以吗？

SLC

回复 103# 小跑跑得欢 绝对不安全，只接零线和火线是不规范的，正规的还要装地线和漏电保护器。你看一下电动工具的说明书，里边有关于电源的规定。不接地线如果有金属壳的设备出现故障，就会触电。电源插头是三条腿的有地线和漏保 保护，两条腿的有漏保 保护。
