小细节 大格局—四腿八叉凳之辩思录

新正

手画，大概

新正

去接财水了

eda5000

北风645 发表于 2022-02-01 20:05
eda5000老师春节好！几天来，我边揣摩您的需求，边以拉巴特老师的微观角度试着画了这张图。
图中案高选1000mm，腿料截面选100100mm，为的是方便将变形量直接换算成百分比。
# a( i- |2 M) L两点建议:
' Q7 l5 X  U/ U& K; O8 [" D1 k1.在用料的硬度和截面尺寸都不大的情况下，可忽略一些微小变形，正常划线即可。因为木材有一定的屈服度来包容。
7 S4 S$ g4 S* a& _2.制作中榫横枨是，可借鉴“两点一线”老师的解决方案。
. `$ A' z4 s$ i4 P3 K' v# ?       水平有限，不知能否帮到你。

感谢楼主的求真务实的精神，希望日后在坛里多多交流

北风645

好的。纳百家之言，求唯真之道。

zcszhong

四脚八叉是古人的智慧结晶的典范：最接地气的家具，完美的造型。然后定了一规矩一寸放二分让美学，力学，工艺三者完美融合。
0 b4 b" D' f. h6 h8 J大家讨论过来过去也只能在古人划的圈子里转。
四脚不八叉那是四直椤！一寸放五分用力做个屁股蹲。一寸二向外越放越无法成型榫卯。

北风645

是的。传统工艺，是我们讨论的基础。注意细节，是大家达成的共识。求同存异，是创新提高的加油站。

新正

根据橙子高度放，高橙角度小点，小橙子角度大点。

weigen

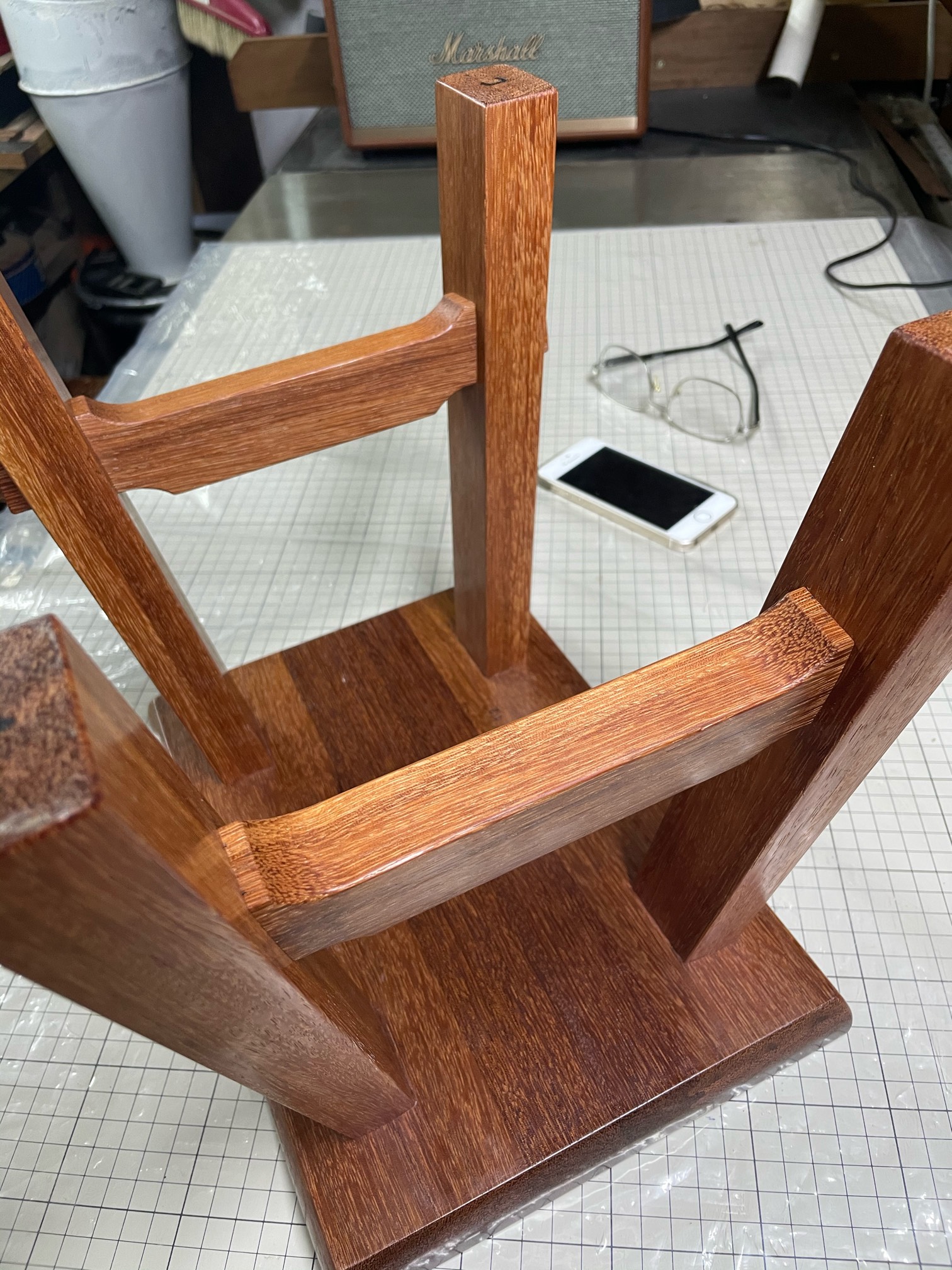

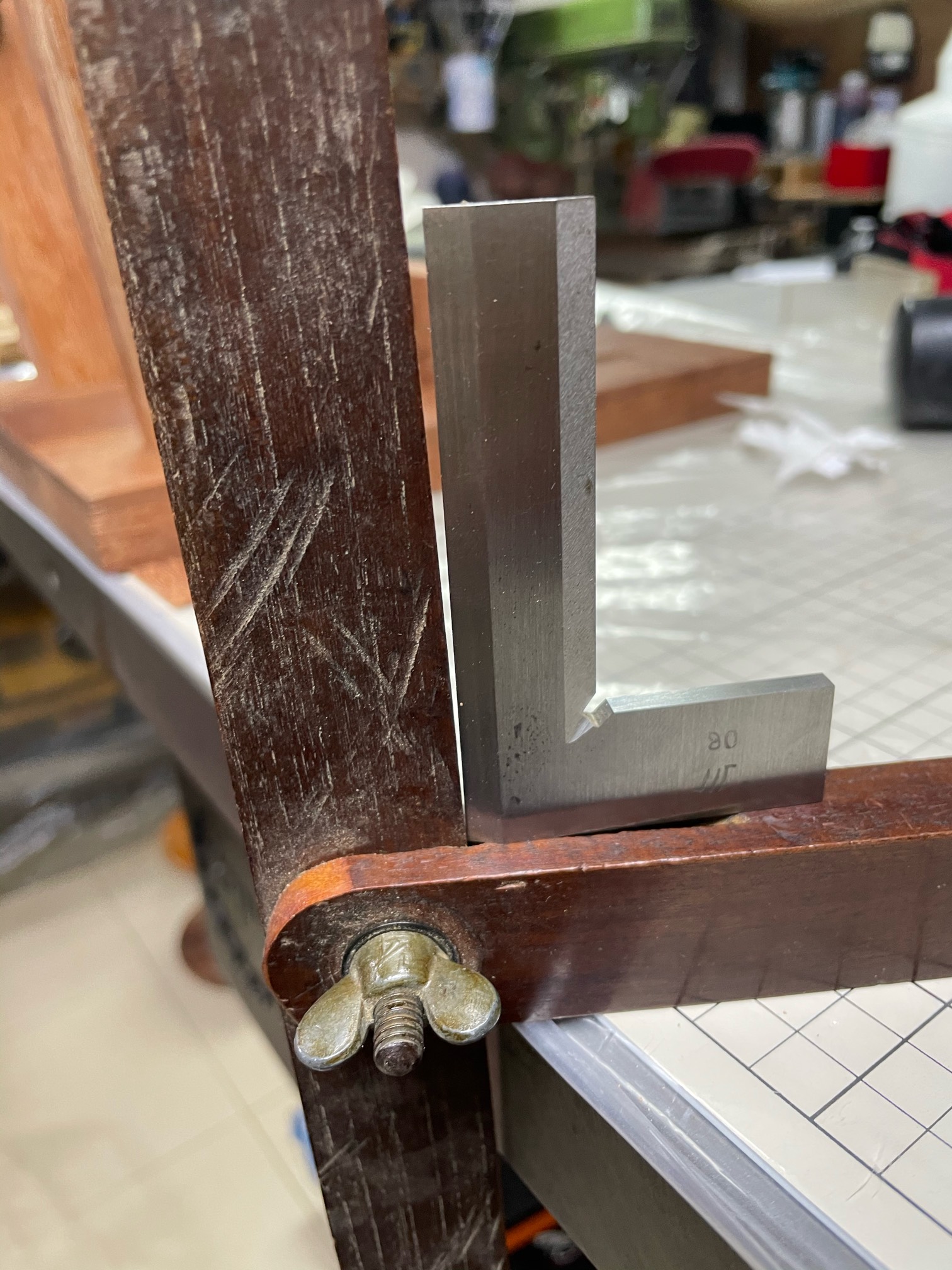

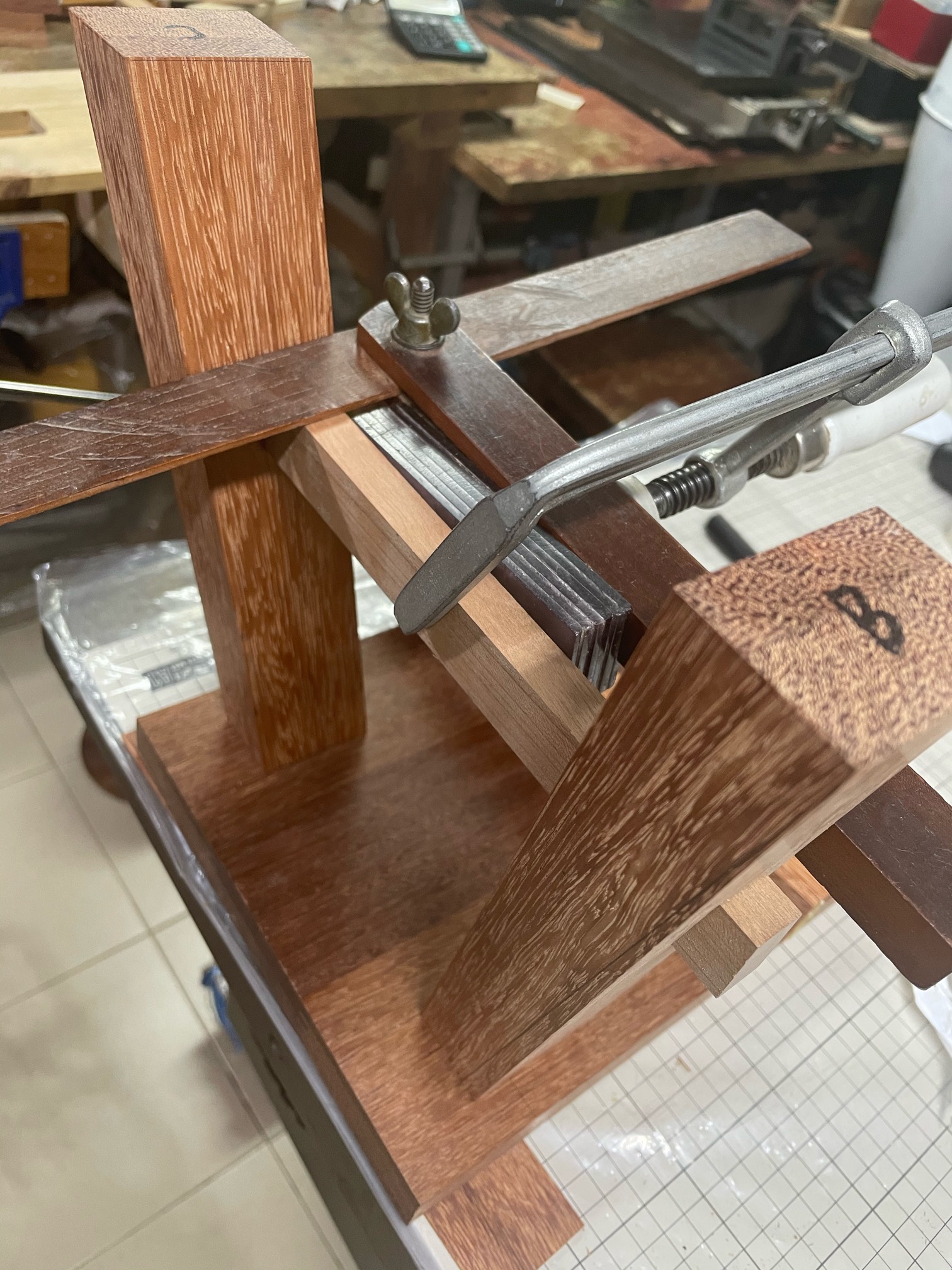

每一步骤都要测量

小豹子木艺

短横撑老木匠都是榫头垂直落肩的，没有叉度，长横撑榫头落肩有叉度，要分开讨论。你这图里面没有长横撑。

北风645

weigen 发表于 2022-02-04 22:42
每一步骤都要测量

  J" ^3 |/ L3 |" v, W) I! W这组实操测量照片很有说服力，费心啦！

DIY家具

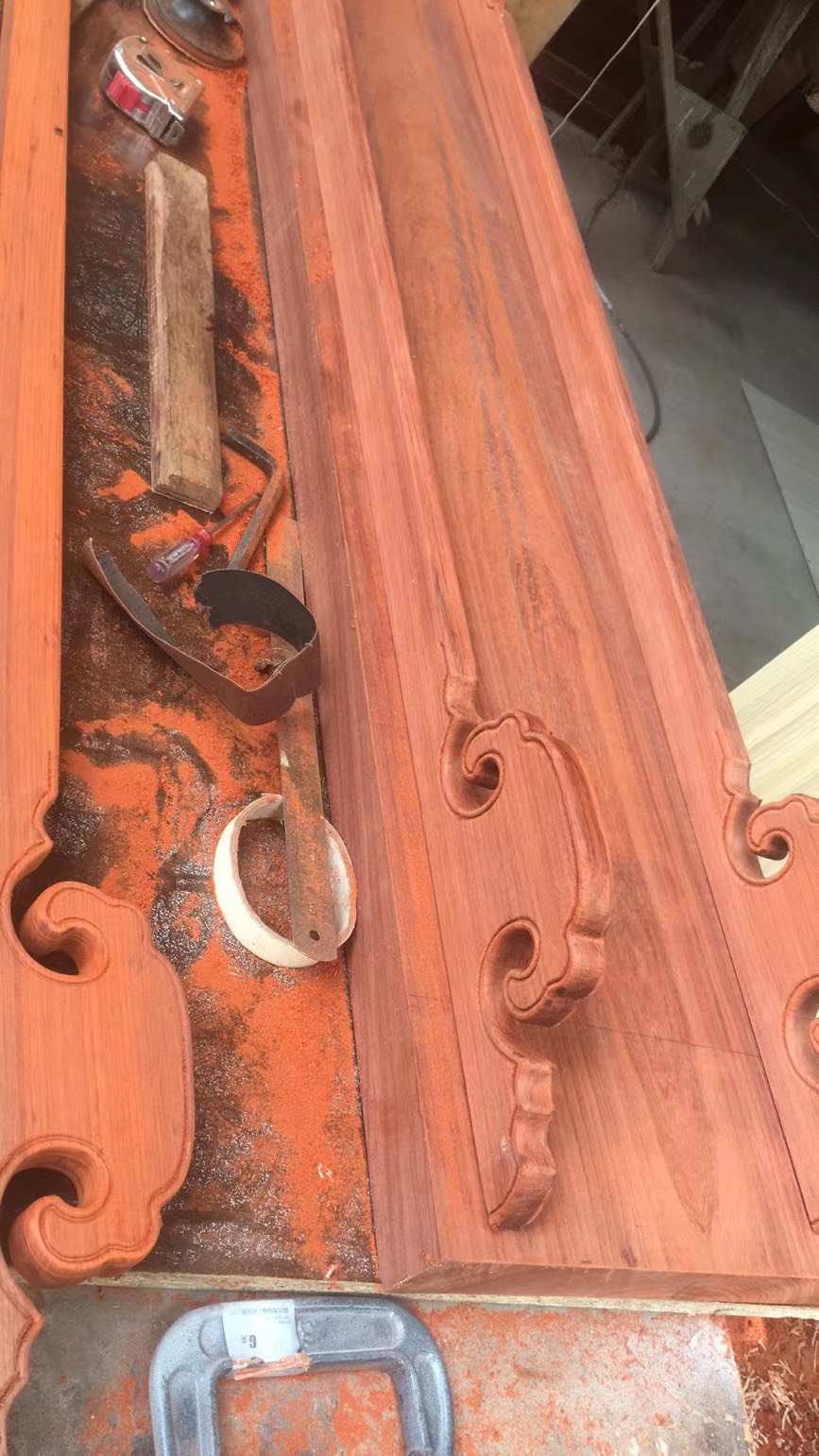

熟能生巧，

北风645

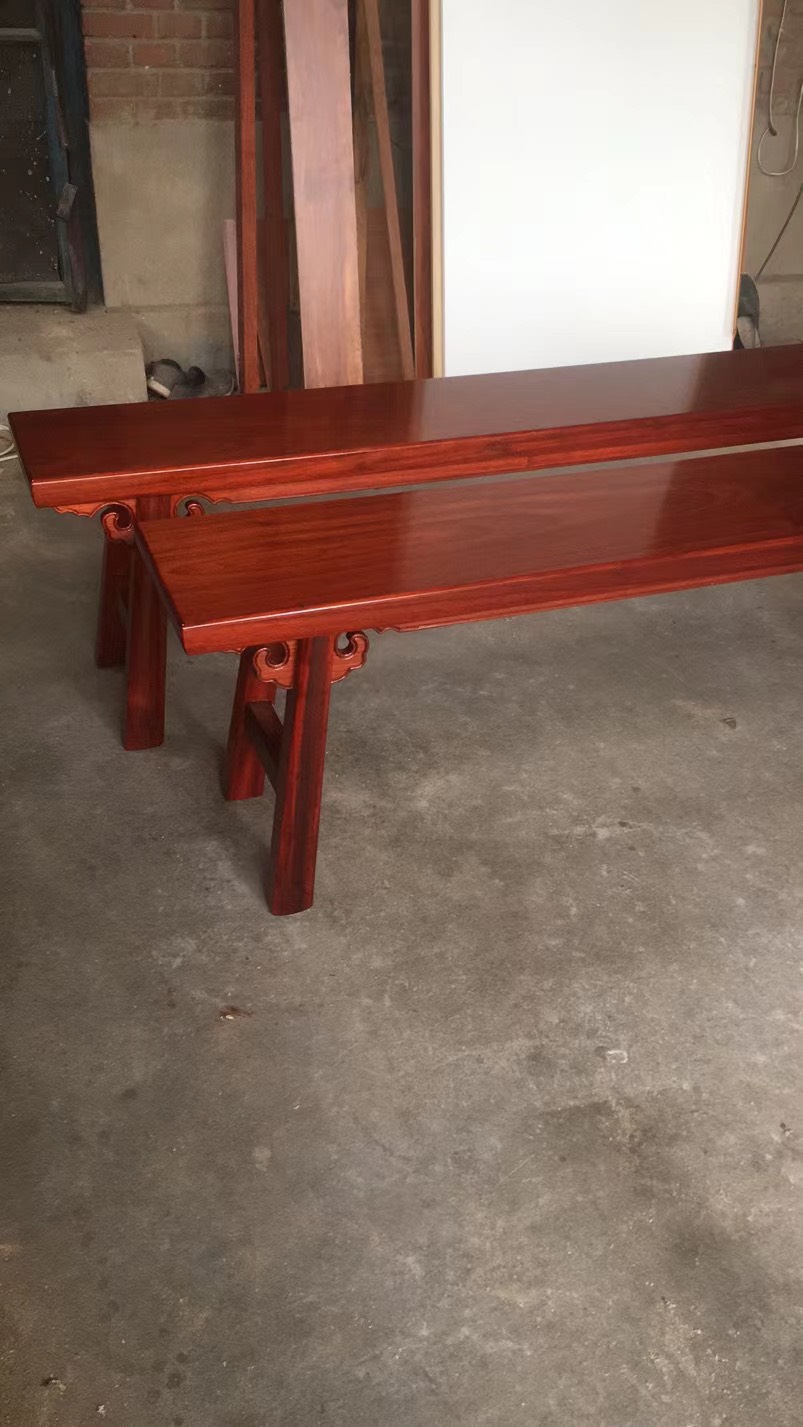

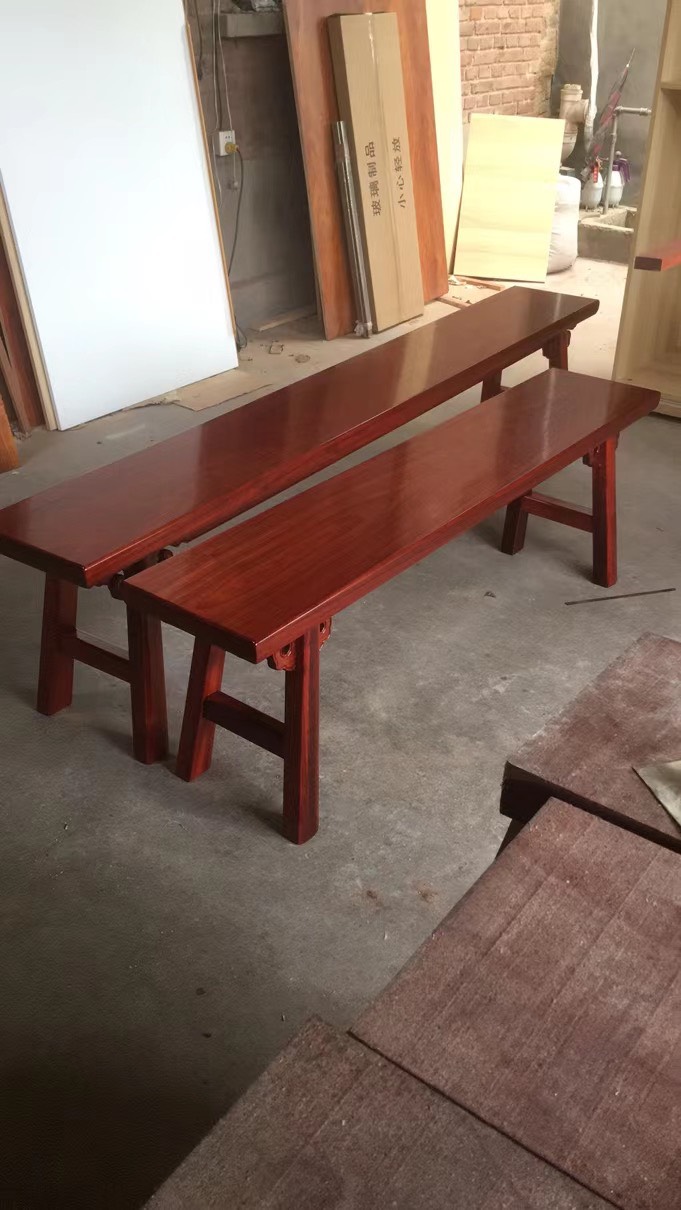

漂亮！闷榫红花梨刀牙案？猜的。

北风645

祝虎年日进斗金！

拉巴特

小豹子木艺 发表于 2022-02-04 23:48
短横撑老木匠都是榫头垂直落肩的，没有叉度，长横撑榫头落肩有叉度，要分开讨论。你这图里面没有长横撑。

说到了要点。
不过未必一定是长叉短不叉。
# r8 |! U3 c2 }6 ]% F* u& g短叉长不叉也行。
长叉短也叉也行。
% @4 g  \! S) f这个缝隙，是个变量。

邪恶有道

两点一线 发表于 2022-01-30 01:07
看到大家还在讨论四脚八叉凳子横枨的缝隙，讨论的重点是缝隙是从哪里来的，也谈到了矩形和平行四边形的问题，谈到了横枨怎样的形状好看不好看……
首先谈一个题外话，其实八仙桌的长条凳也是与四脚八叉凳子做法是一模一样的，只是多了几个零件而已，所以我会以八仙桌的条凳举例探讨。
其实缝隙是在错误的做法上才有的，正确的方法是横枨在不是平行四边形的前提下（是归方料），如果每个方向都是相同的一寸斜两分，那么横枨的榫肩四个面都是一寸斜两分的斜线角度。一般出现问题的是上下两个面是90度，两个侧面是斜的。问题的根本就是线都画错了……
8 Z0 L& Y: y+ F$ l" l/ i再来说不管是八仙桌的长条凳还是四脚八叉凳，横枨都是做的边榫，所以整个材料不是很厚，肩膀那里更薄，所以一般断肩时锯正的肉眼很难发现有问题……
- e$ d9 [+ H5 y; @$ {& D再说这个横枨到底归方料还是做成平行四边形的料？这里可以肯定的说是归方料，没有必要做平行四边形的，不信大家可以看看八仙桌的条凳的横枨就知道了，当然你非要做中榫和平行四边形也行，但那不是大众做法。再说一边高一边低的好不好看的问题，那完全是多余的想法，实际上不仔细观察很难看出高低的问题的……
$ A, i$ f0 p1 C0 e最后说一下楼主，发现这个问题是好事，如果有谁下次做中榫时，看过这个帖子，就不会犯错误了。

可以传承的正解，赞！能把一件复杂的事情变得简单才是厉害。
