6040重型移动龙门终极设计DIY

 荐 [复制链接]
znz
 楼主| 发表于 2020-7-31 22:22:07 来自手机 | 显示全部楼层
本帖最后由 znz 于 2020-7-31 22:23 编辑
4 |1 W. D$ Q  E9 a& f
wsddwdxs 发表于 2020-07-31 22:167 _. D: j+ r8 C$ ^" ?1 |5 L, B
服气了 不用在回复
8 x* P& M% D, t7 g6 D2 V
…………国内好多东西设计出发点和国外是不一样的 理解
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-7-31 22:42:27 来自手机 | 显示全部楼层
我知道你说的意思……我已经说了那只是个简单测试3 K! b  \' E& e; b$ i
肯定不是专业测试……4 z) o* |" o( E' W9 n" Z) k
如果那里都跳动十几二十几丝……说明这滑台变形严重
. Z) u/ _- B8 y# V; B# U2 T轨道也不行
  h2 p7 `7 p7 O1 T7 c4 r3 @0 Q; \
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:11:20 来自手机 | 显示全部楼层

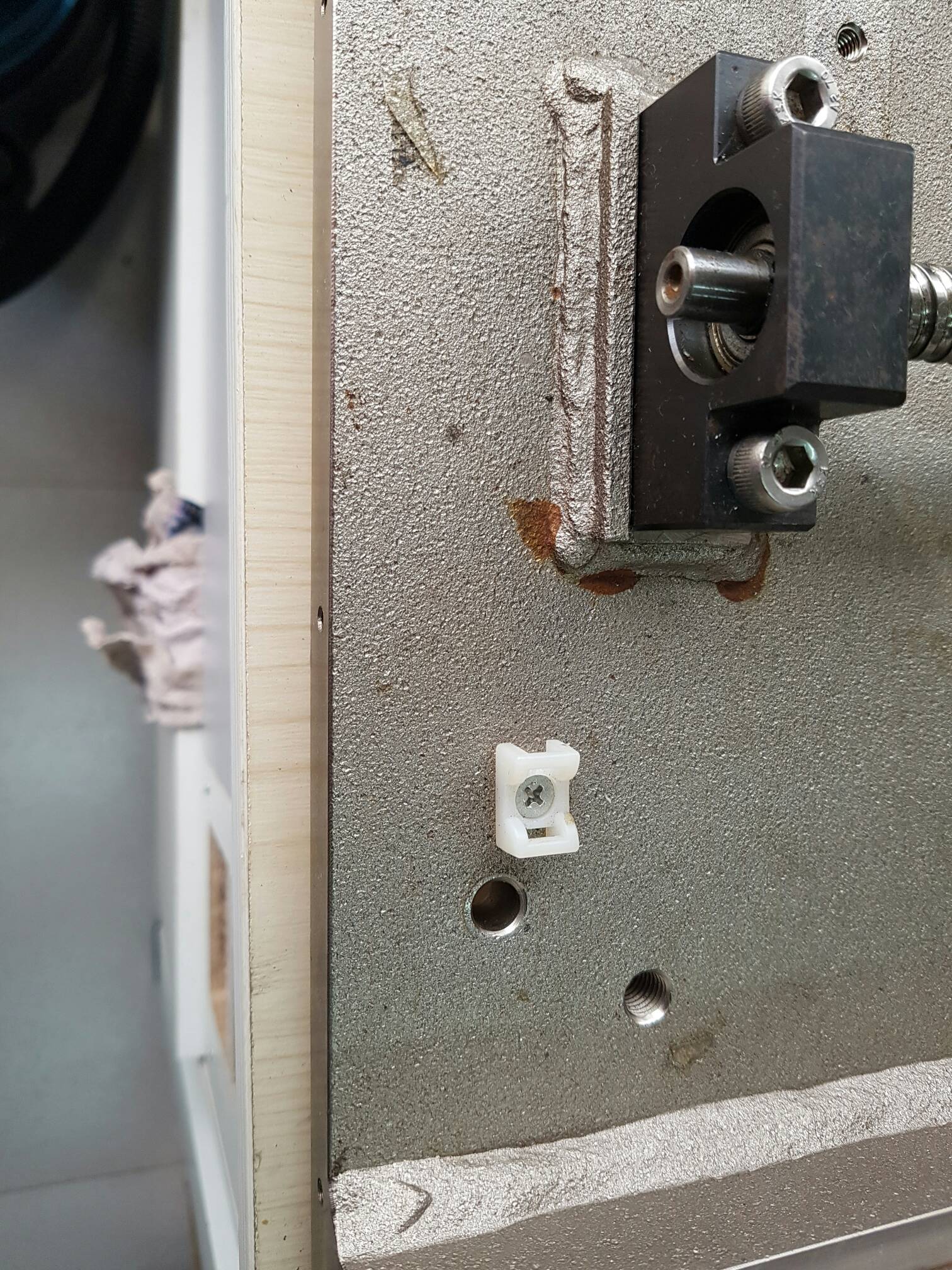

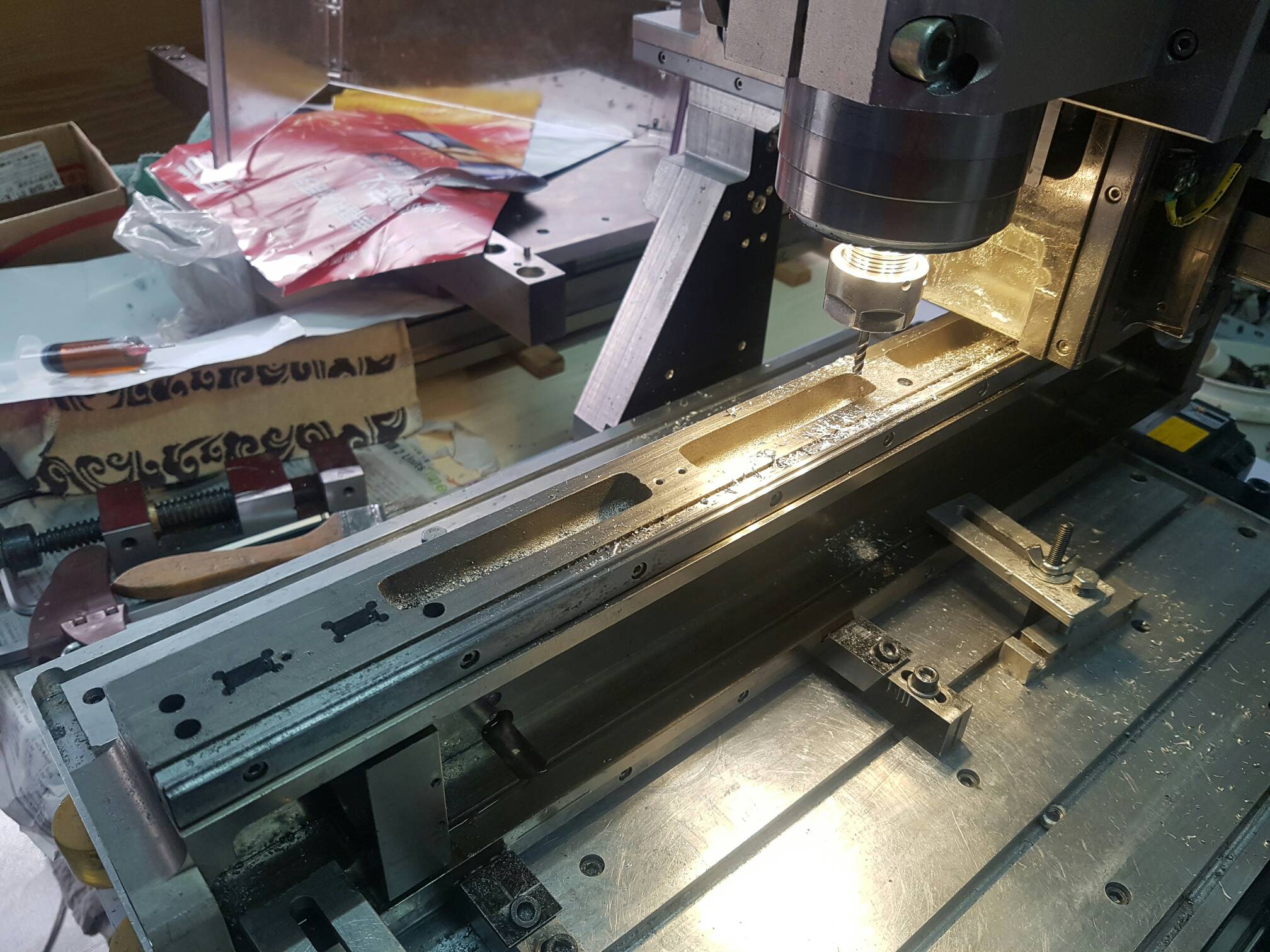

这东西应该是浇铸不锈钢不是轧制不锈钢; t8 a: h4 ?: _/ @9 G! l1 s7 a- ]
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:13:20 来自手机 | 显示全部楼层

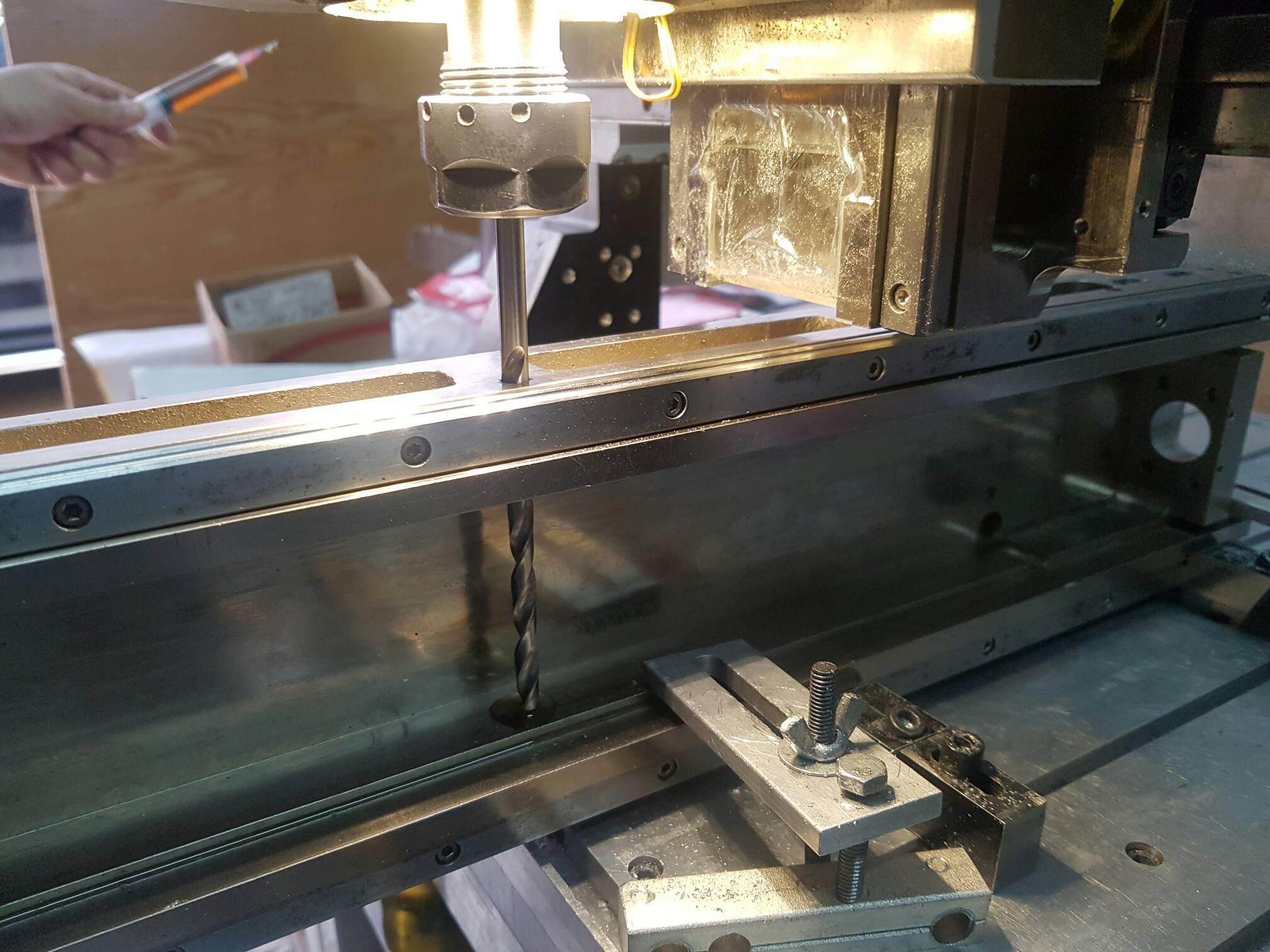

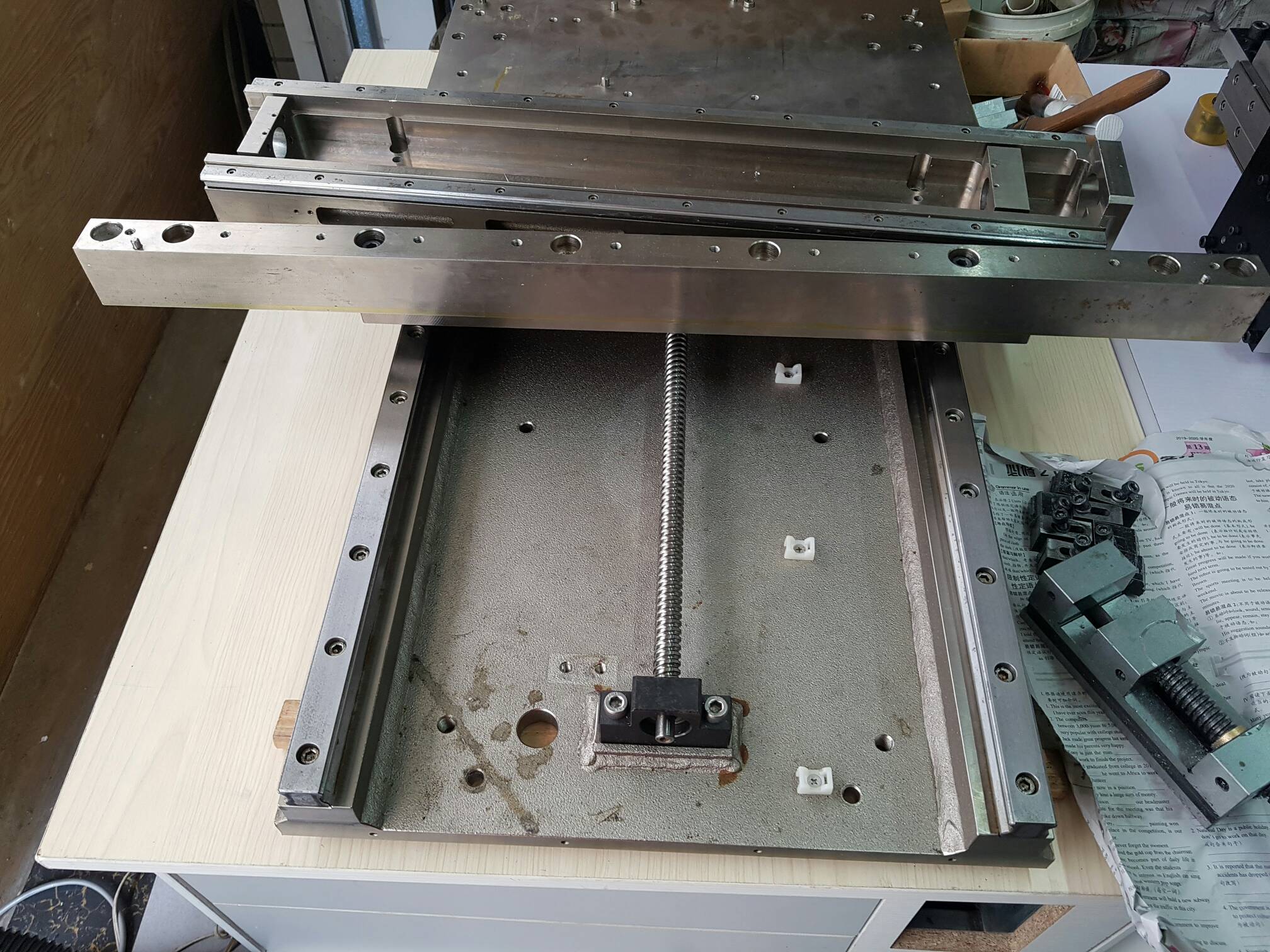

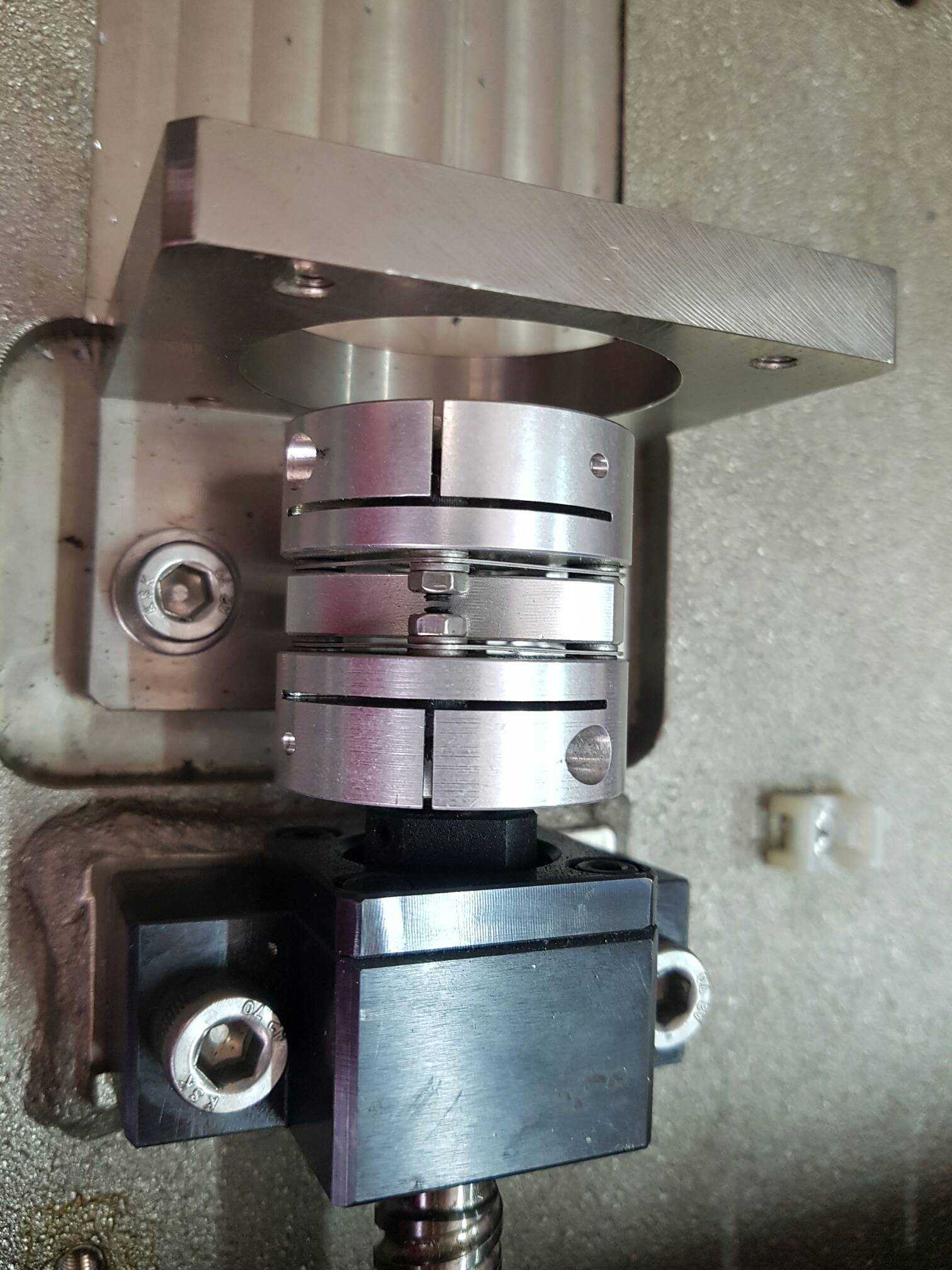

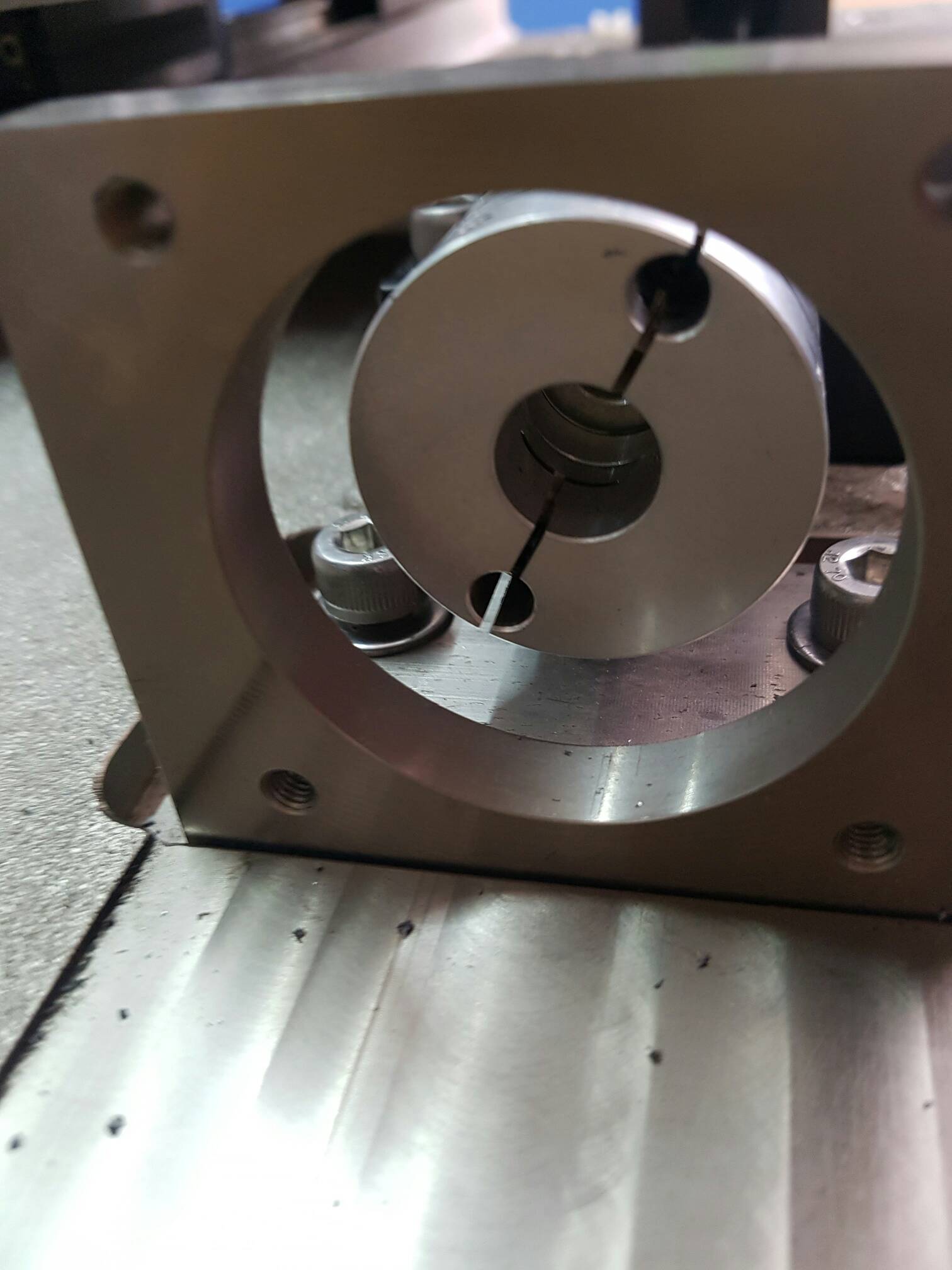

瞌睡遇到枕头螺丝孔真合适0 ~9 E4 y/ q+ T* N% @

/ s, O9 h6 d  b. m  k7 d) q  v2 g
$ h  |# ?3 P7 p6 H3 k# d3 n3 `: o
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:14:46 来自手机 | 显示全部楼层

# n1 T0 I. V3 [9 D
/ K* @5 k2 k% t
8 w# c4 n/ \' H
* h/ `" x6 {! C$ I# E
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:17:43 来自手机 | 显示全部楼层

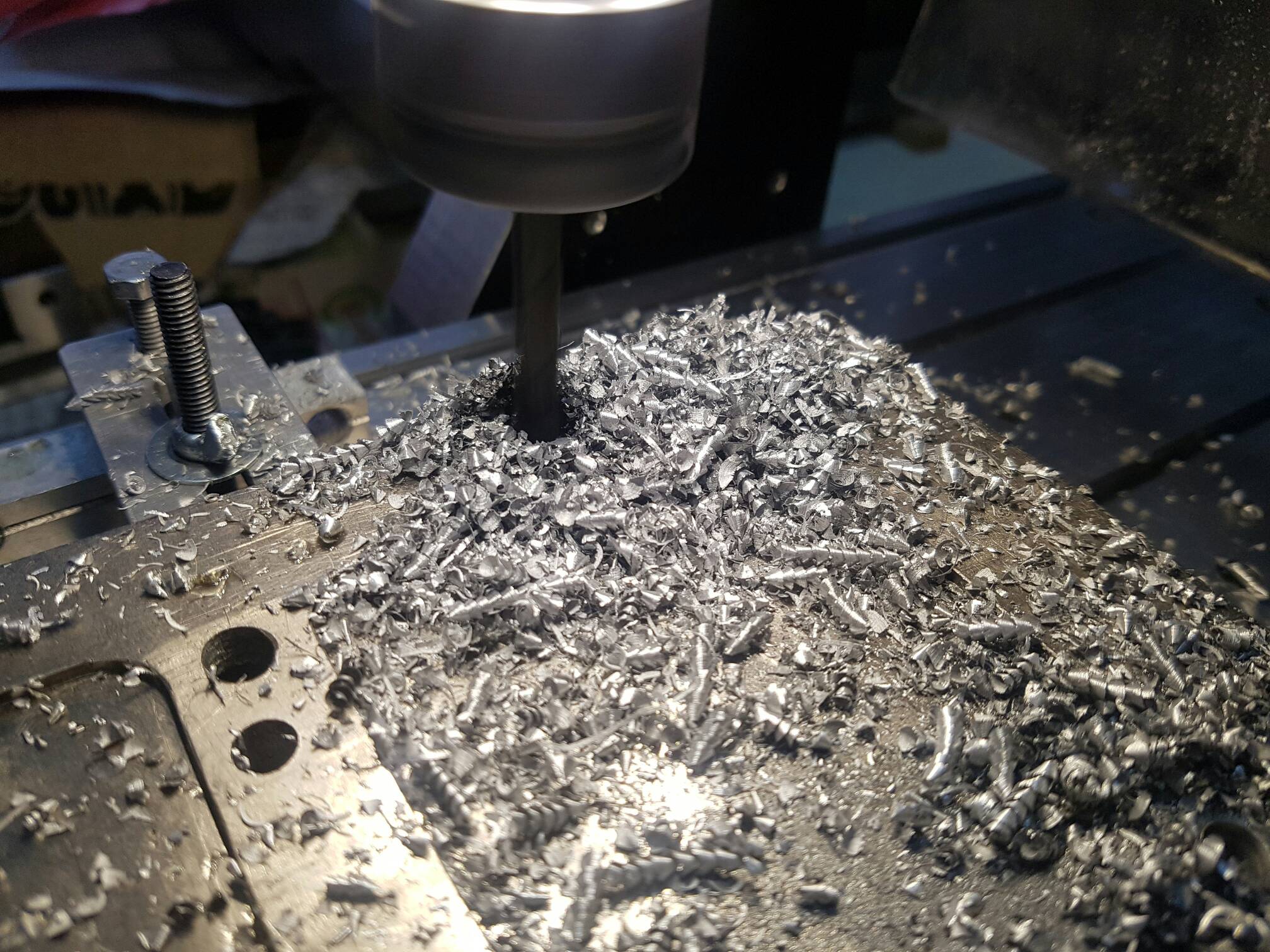

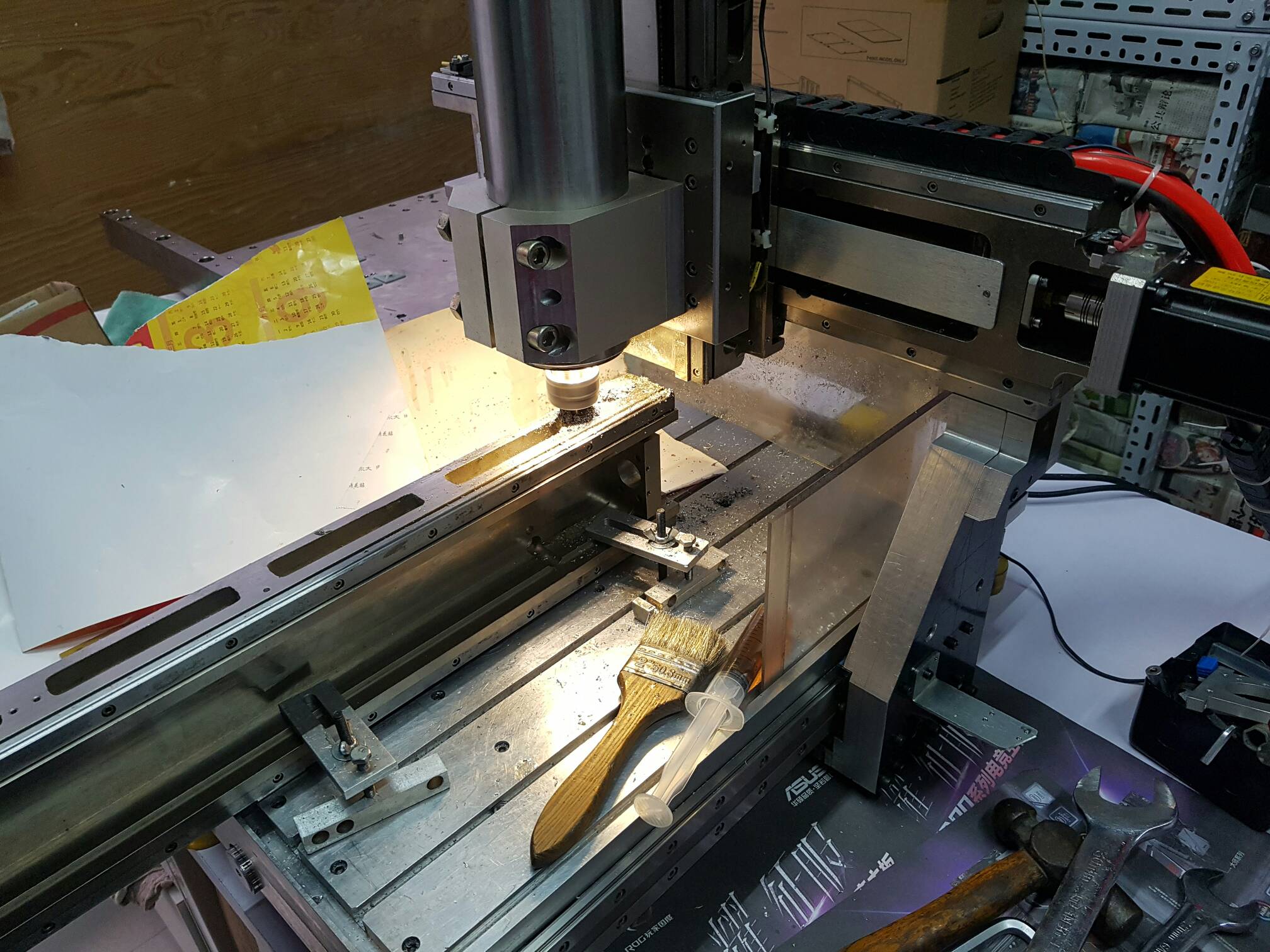

麻花钻就应该出麻花; ?+ A- {4 a) b! s% E6 l
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:18:14 来自手机 | 显示全部楼层

, Q9 t7 t( D3 J
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:21:46 来自手机 | 显示全部楼层

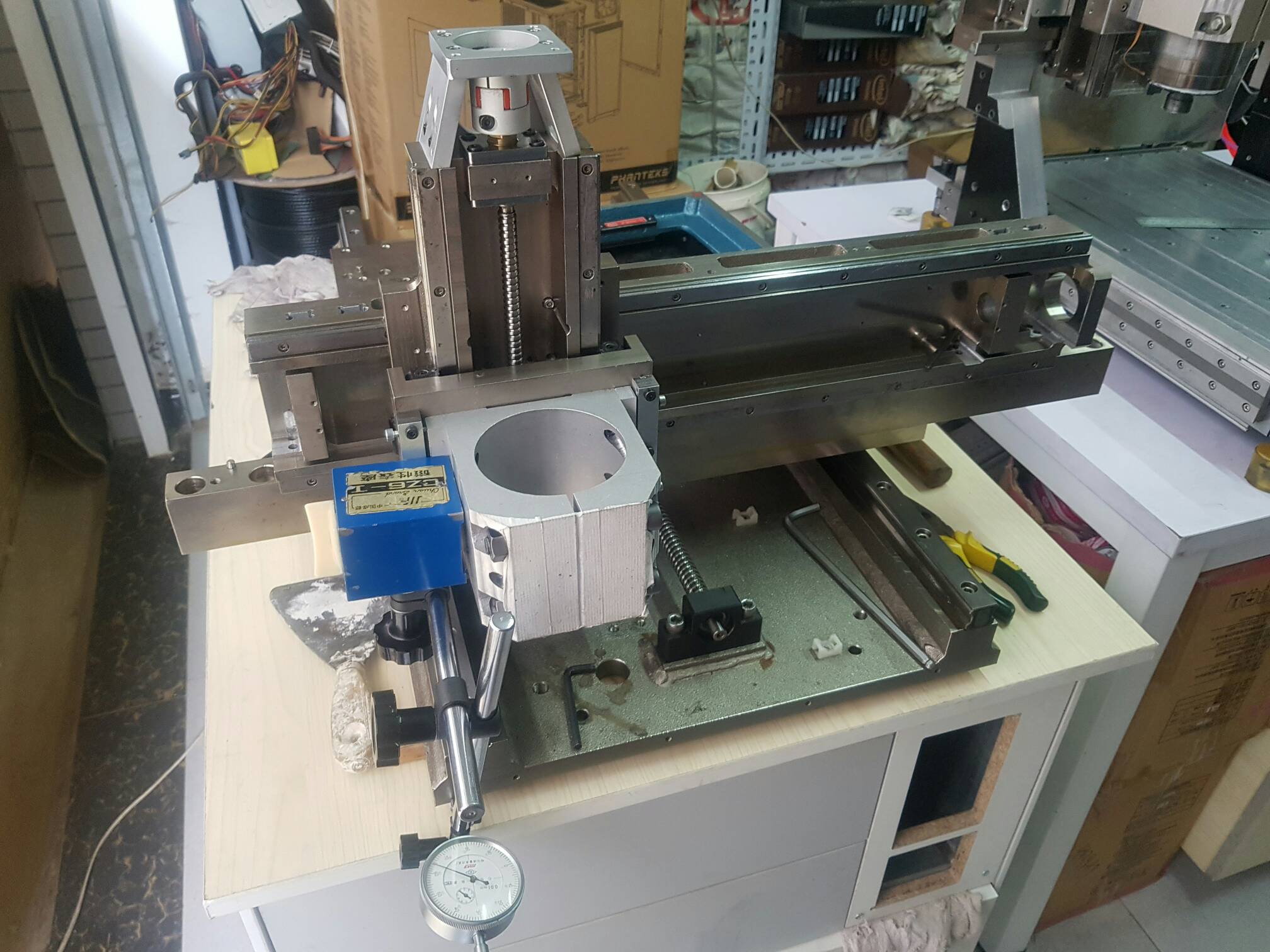

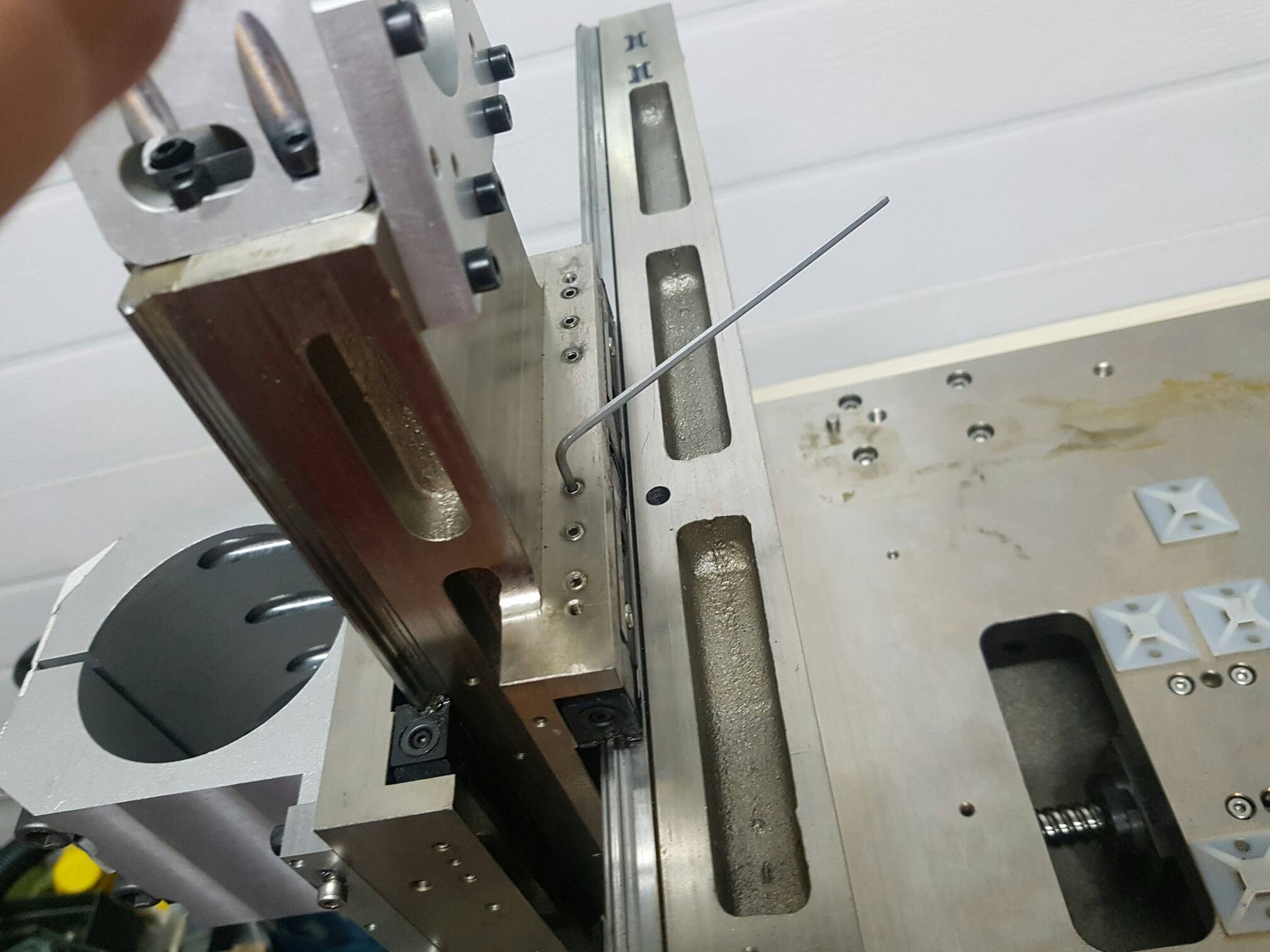

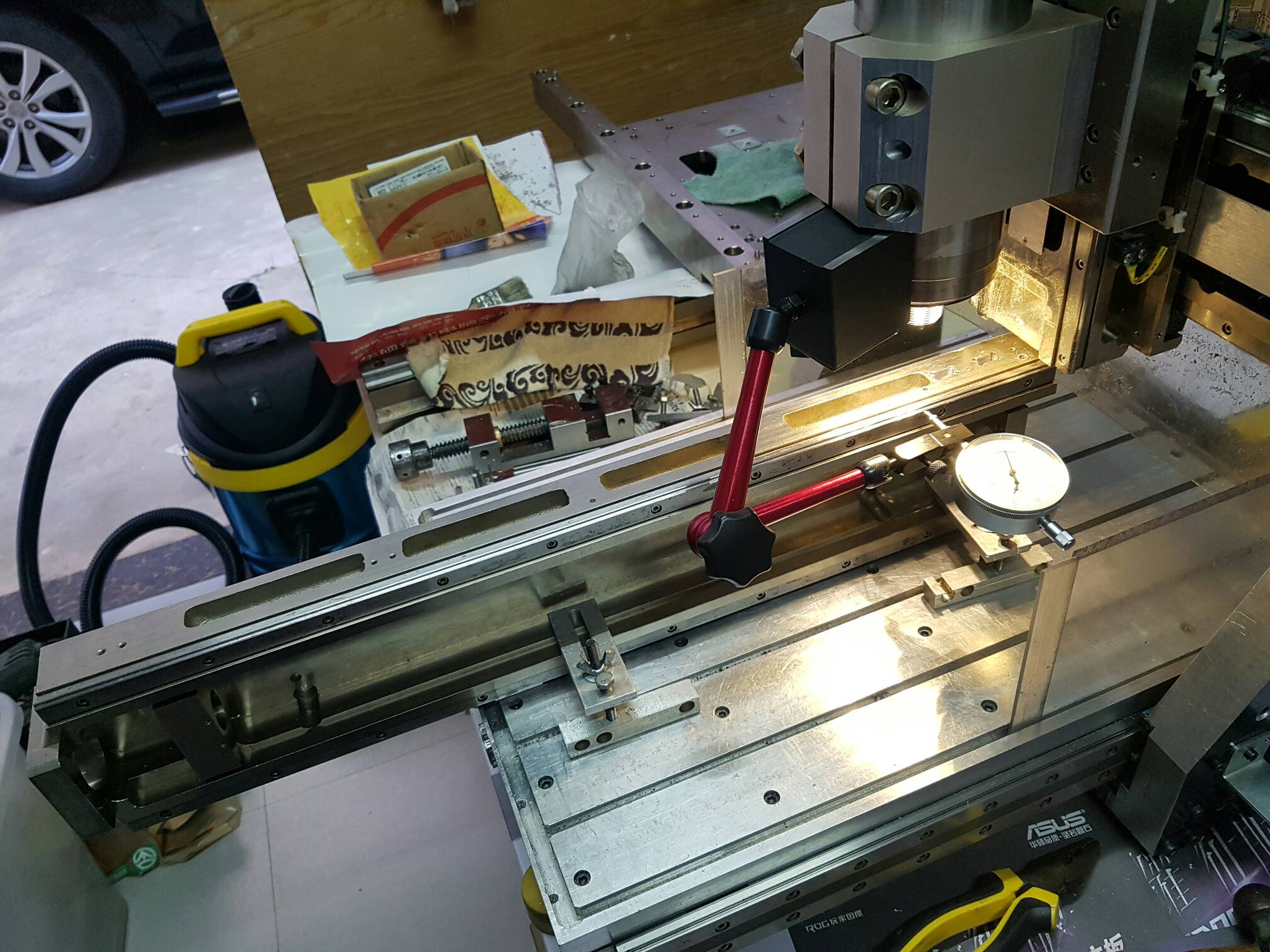

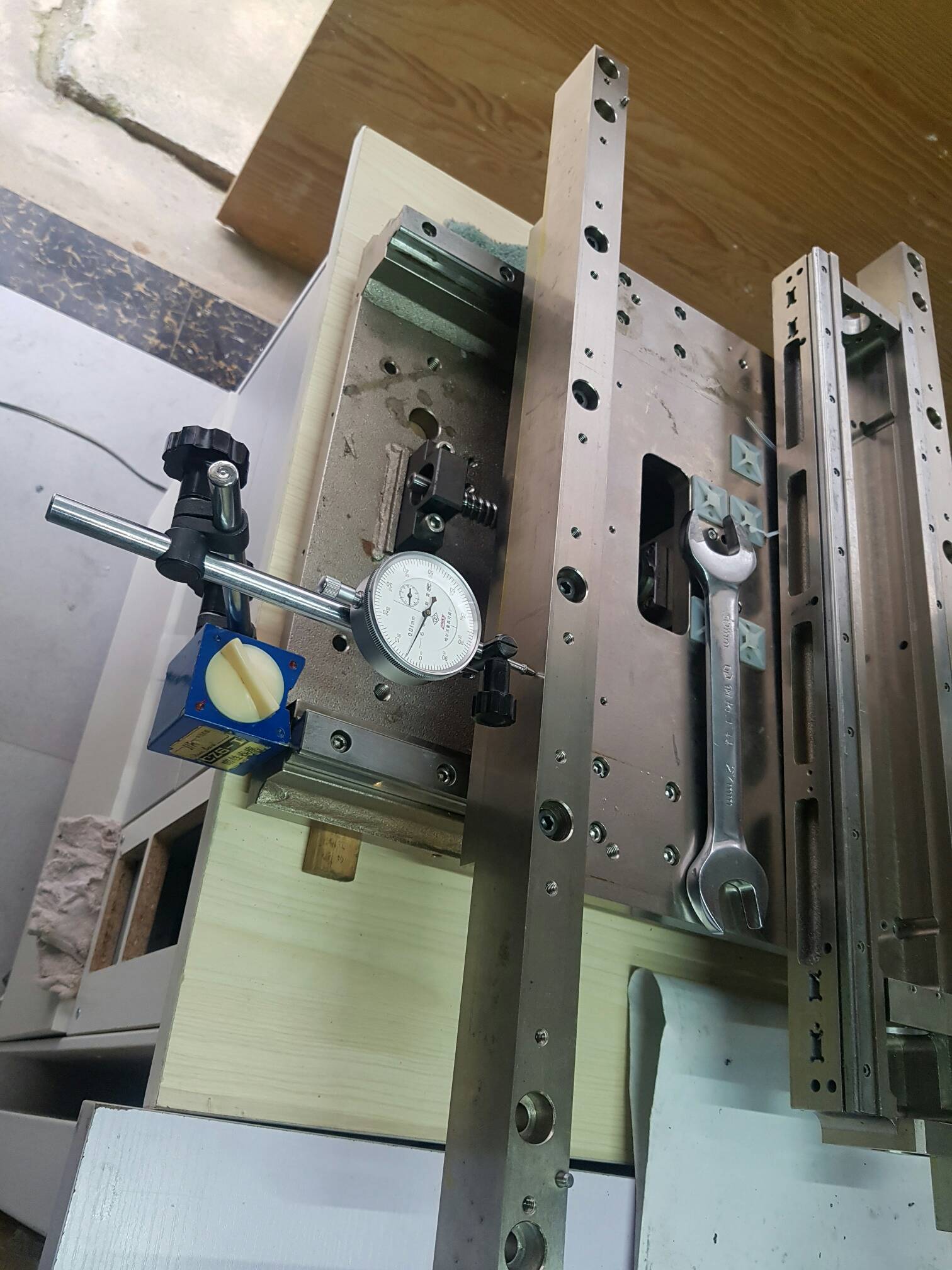

预紧轨道打表校调…………
( g1 ~( K1 U/ f$ Q0 s办法总是人想出来的…………! P' s6 C& S) }( U/ {8 S
! X/ X0 W- l9 H0 C- B4 q) X* B

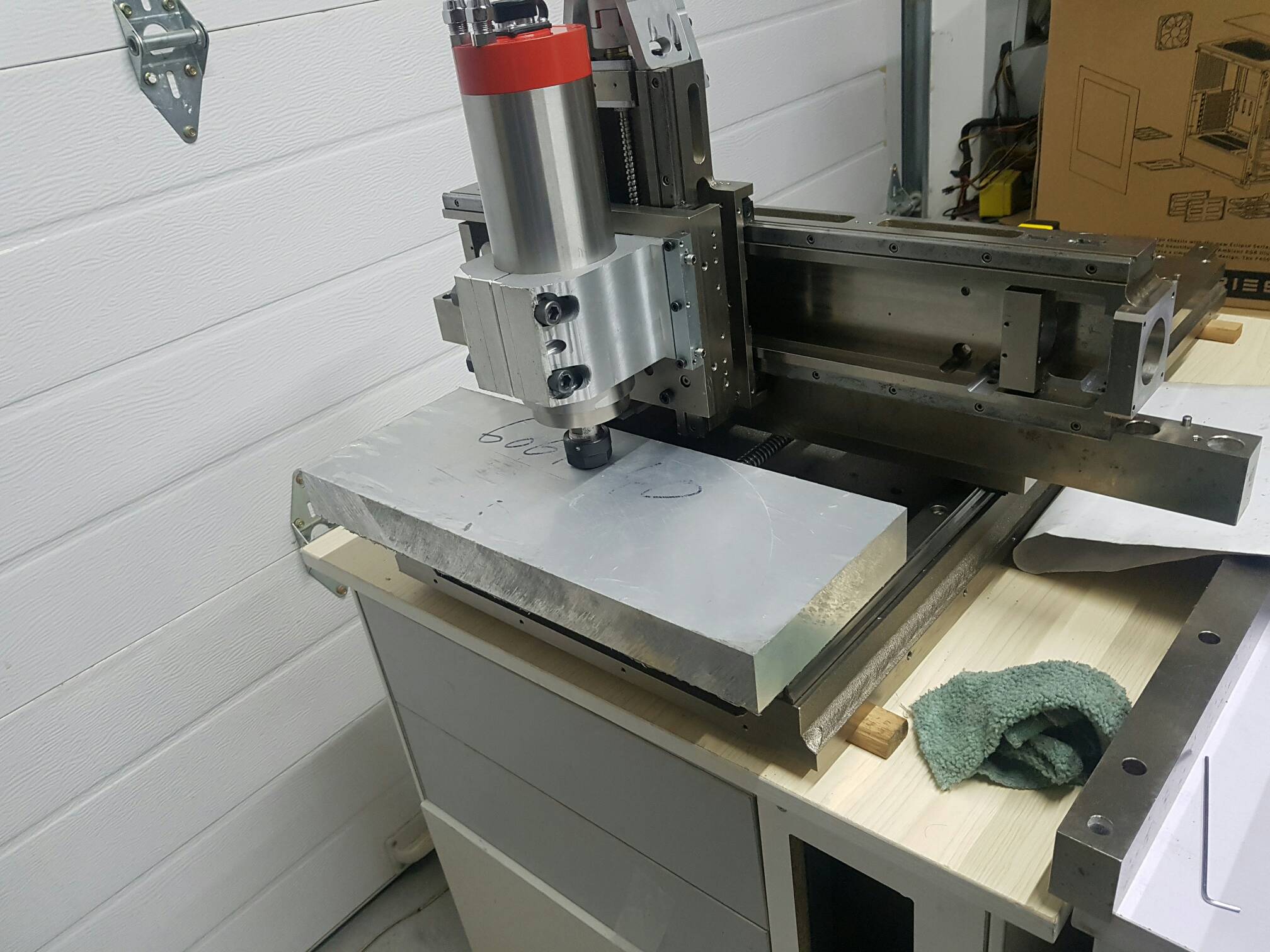

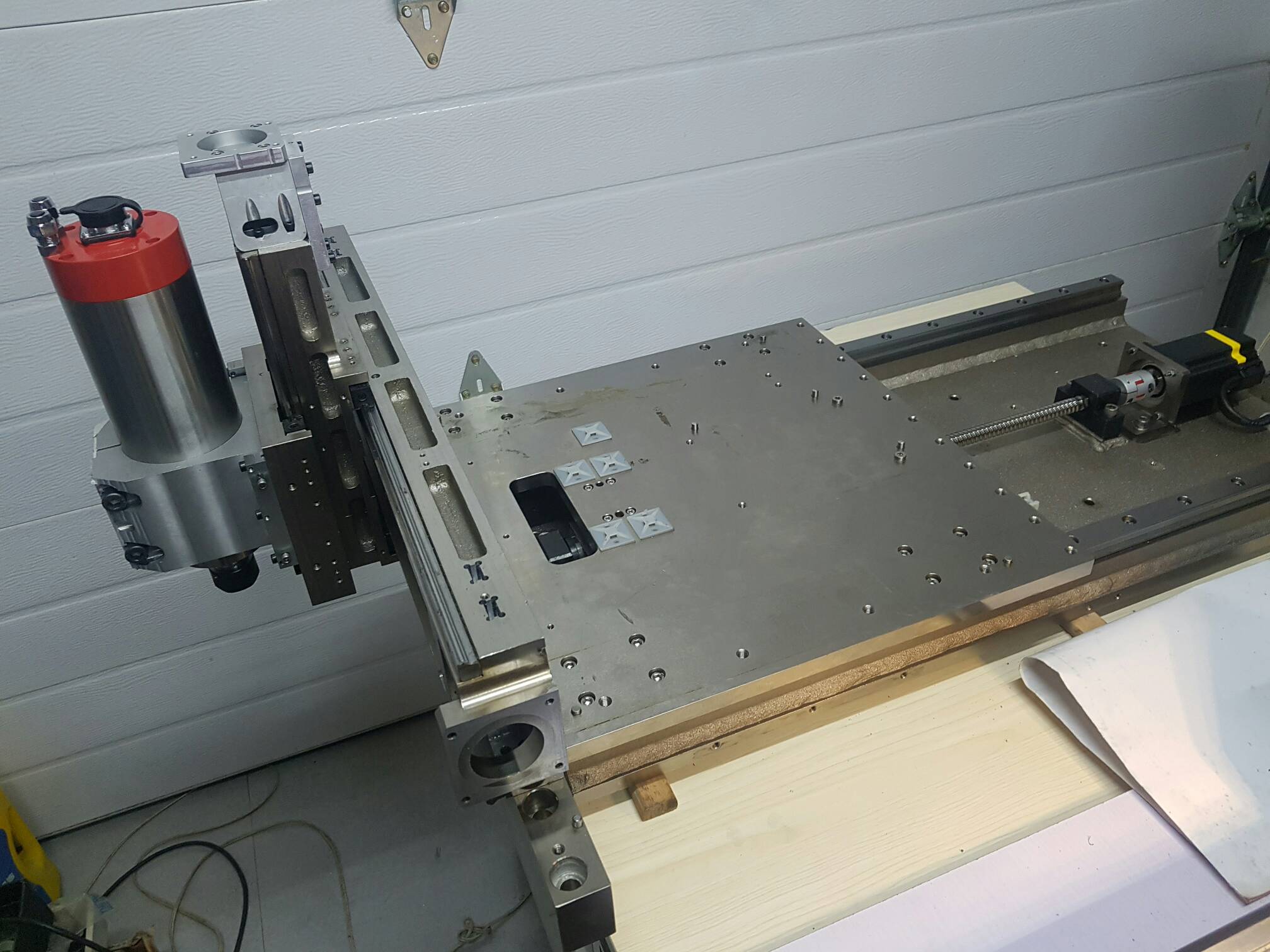

计划用这个天车机加工立支撑端和工作台板……
* P0 Q3 S% Z# }' b- b自己加工零件组裝自己…………9 i, }1 E& F9 v$ E- e( C
自宫…………2 @: ^: h* s/ o! p; P  A( d

1 ]) g* {+ m. `! s1 G) S# W+ ~3 P, r; P) ]
6 g% U* a( B. t" K

7 B/ D7 t! X+ u" K6 _0 ~3 s/ e$ u( d

: x0 }% Z9 c# V$ {% A) P
! K$ V- f+ |/ g* M0 S; u3 v  h
来自安卓APP客户端
回复 支持 反对

举报

znz
 楼主| 发表于 2020-8-5 12:26:12 来自手机 | 显示全部楼层

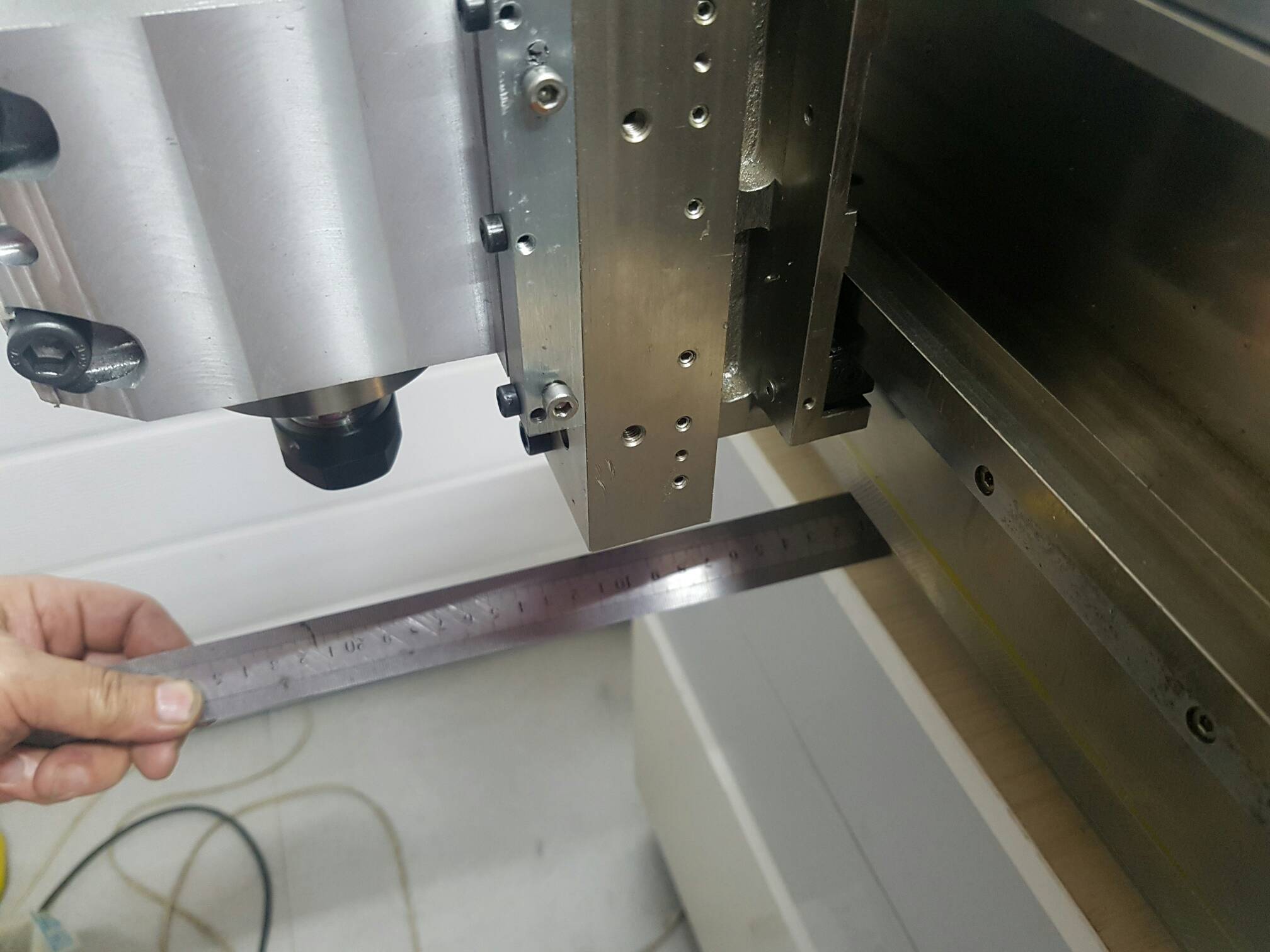

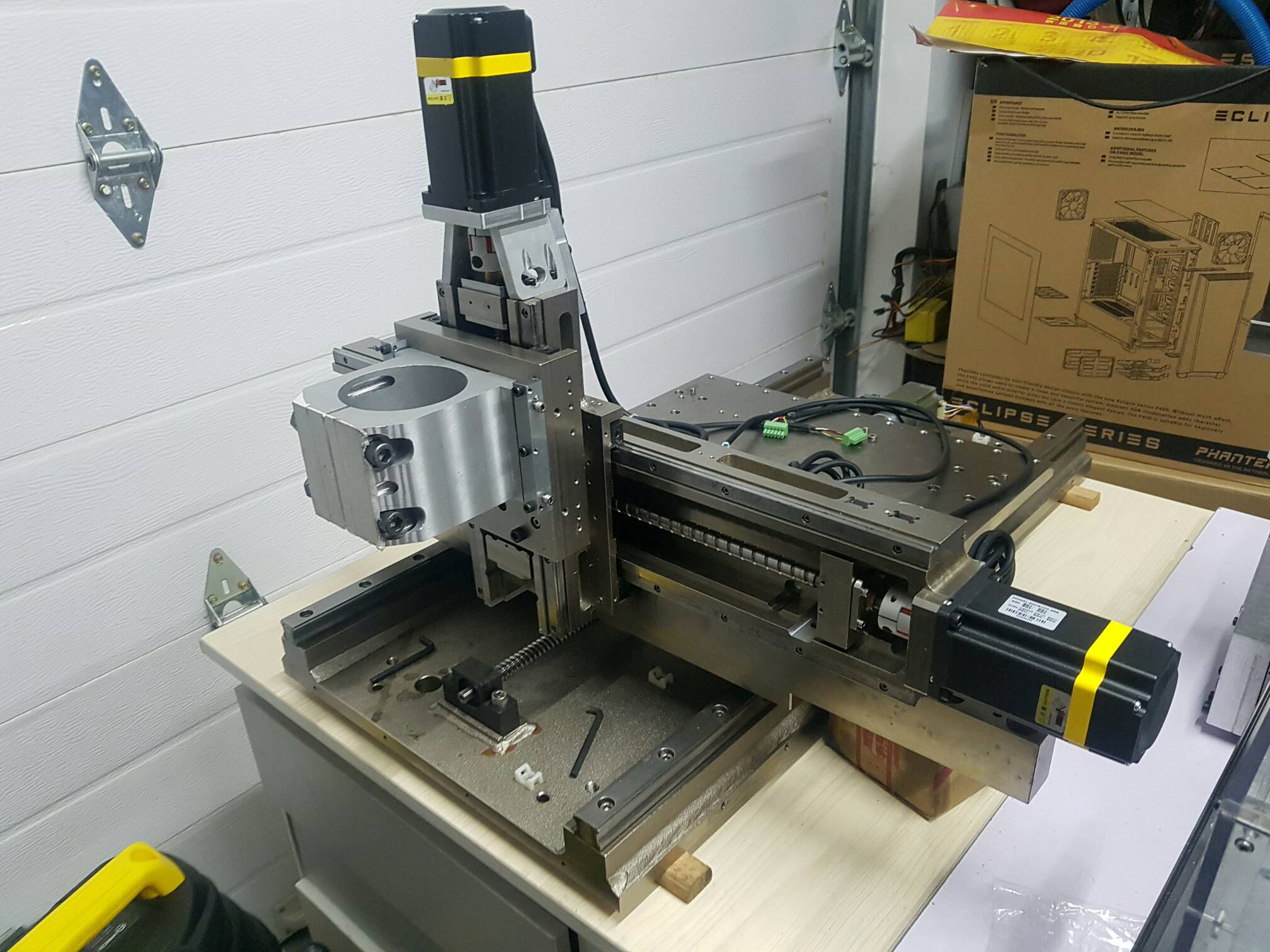

随便行程都有二十多公分……
! G) Q5 \: q. y/ Q) ~感觉造小行程立柱机还不如造这种天车机
0 |0 ?! S; J. N; E: g8 q超低重心稳如泰山……
) O( `) B/ b% m# s0 J& G又简单又快捷……% \. z5 T- ~0 A1 j
1 Y; @5 r* q- f1 t
来自安卓APP客户端
回复 支持 反对

举报

georgemcu
发表于 2020-8-8 08:39:38 来自手机 | 显示全部楼层
znz 发表于 2020-08-05 12:18
5 a; @4 f# l5 A2 ]) ?$ G
干不锈钢，还得好钻头，比如 我一直欣赏的 nachi 不二越，真的杠杆的，上工的断了好几根，取费劲，所以 老话有道理，磨刀不误砍柴工
来自安卓APP客户端
回复 支持 反对

举报

泡沫0o
发表于 2020-8-8 09:21:26 来自手机 | 显示全部楼层
可以看的出来楼主在不断进步啊，学习和领悟能力真不错，将自己想法实现出来那种满足感和成就感真他妈爽，我也想这么任性
来自安卓APP客户端
回复 支持 反对

举报

mythic
发表于 2020-9-14 00:21:11 来自手机 | 显示全部楼层
fobyellow 发表于 2020-07-16 17:54
0 t+ A6 ]- H1 T7 b你做过有限元分析么？我看你的立柱厚度大约有50mm左右，按照45钢的材料来算，你设计中比较高的那条意图用来拉住立柱的导轨位置的刚性大约是400N/um，而常规的全新4列钢球25中度预压的线轨刚性只有250N/um左右，也就是说除非这个位置你使用高刚性的滚柱导轨，否则没有太大的帮助？？. h# h6 I' h0 h$ G
我觉得更合理的设计是更厚的立柱设计（掏空减重），你这个设计的第二个薄弱点是横梁位置，横梁和立柱的接触面垂直于立柱的最小刚度方向了，应该平行才对" y% U, ^4 U) \/ J3 L2 P. b5 \
建议你去看下DMG的宣传视频，他们还是比较大方，有结构详解，可以学到不少的东西，我特别欣赏他们做的那个动梁立柱，你可以仔细研究下。还有就是有限元一定要用，结构设计要用空心的闭环的面积来换实心的设计

# q6 e& t2 q6 x0 a% u% |# o+ j你好，请问下您说的dmg宣传片，链接能给个吗，学习下，没找到，谢谢
来自安卓APP客户端
回复 支持 反对

举报

没事遛遛狗
发表于 2021-3-21 21:06:00 来自手机 | 显示全部楼层
没下文了吗？？后面的工作怎么样了
来自安卓APP客户端
回复 支持 反对

举报

ngzxm
发表于 2021-3-22 07:01:01 来自手机 | 显示全部楼层
湖湖 发表于 2020-07-16 22:58* p% s9 J( R0 G& s
本帖最后由 湖湖 于 2020-7-16 23:06 编辑 6 e# t/ w6 i& S
. K5 q/ y1 P0 X% q
+ a& k, h7 V0 z) R; Z0 Y
那个提高不了刚性 只能增加难度 增加摩擦 增加损耗。。。。。。。。。。。
9 p( R+ l( M3 C2 i! T9 t  u( ?$ c% y. ~) ]
方轨是靠钢珠定位的。 可钢珠底下其实是塑料 而且滑块是开放式的。 你是没见过滑块变形有多大都能弹回来。 做这种结构 是出力不讨好 事倍功半 最后一堆麻烦。+ Z: `: j9 A3 t! |7 b6 C, `' M2 p
9 c, d) n6 ]# b8 \: Z" r
要想走捷径 先要学会最笨 最基础的办法~
3 A) t) |  \& \0 Q2 n
方轨滑块里面的钢珠底下是钢结构的，保持架换向器通常是塑料的
来自安卓APP客户端
回复 支持 反对

举报

ngzxm
发表于 2021-3-22 07:04:27 来自手机 | 显示全部楼层
fobyellow 发表于 2020-07-16 17:545 E5 @+ c& m" E6 ]) s; U$ s
你做过有限元分析么？我看你的立柱厚度大约有50mm左右，按照45钢的材料来算，你设计中比较高的那条意图用来拉住立柱的导轨位置的刚性大约是400N/um，而常规的全新4列钢球25中度预压的线轨刚性只有250N/um左右，也就是说除非这个位置你使用高刚性的滚柱导轨，否则没有太大的帮助？？2 A# T0 h1 V/ w" `. }( E1 A( Z( P
我觉得更合理的设计是更厚的立柱设计（掏空减重），你这个设计的第二个薄弱点是横梁位置，横梁和立柱的接触面垂直于立柱的最小刚度方向了，应该平行才对8 m+ q# p& [& a9 x" x) e
建议你去看下DMG的宣传视频，他们还是比较大方，有结构详解，可以学到不少的东西，我特别欣赏他们做的那个动梁立柱，你可以仔细研究下。还有就是有限元一定要用，结构设计要用空心的闭环的面积来换实心的设计
* S; ^% g' ^5 O; O, Z
有限元一定要用，结构设计要用空心的闭环的面积来换实心的设计。+ H' I# f# F8 n
这个确实重要，都用实心板材的话，家用轿车不都得个十吨八吨的
来自安卓APP客户端
回复 支持 反对

举报
