6040重型移动龙门终极设计DIY

znz · 发表于 2020-7-31 20:41:10

本帖最后由 znz 于 2020-7-31 20:59 编辑

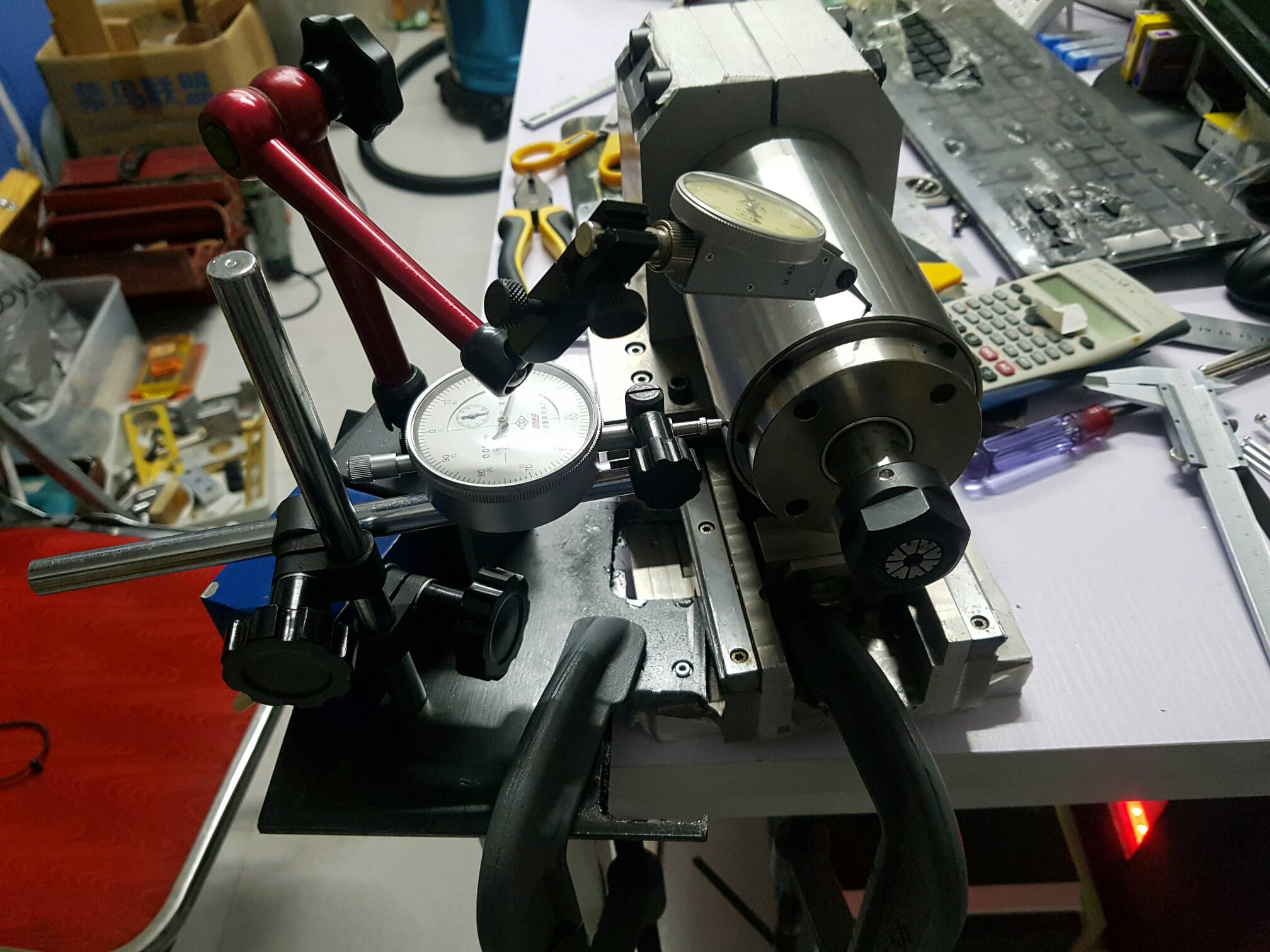

动都不会动……仔细看下表头接触无误
还是不会动……1丝内太有希望了……

结论……成品主轴抱座一定要校正的……
否则随便都是十几丝几十丝误差……
直接关系到主轴垂直度……
手机只能发几秒视频剪辑了实际上都是从头走到尾的测试

来自安卓APP客户端

无界创意 · 发表于 2020-7-31 21:12:29

直接等着看结果

wsddwdxs · 发表于 2020-7-31 21:19:32

znz 发表于 2020-07-31 19:392 U ^. v9 h D8 k+ `5 f7 O0 D% \
关于顺不顺这就考制作精度了
4 ?; b* l6 A1 a3 A- ^

你一看就是外行啊打表从来没有检具，表装座上就自己打自己吗？能代表什么？导轨平行度。两边导轨要是不直都是一样的弯曲幅度它也不会跳动啊圆形它也不跳啊

来自安卓APP客户端

E神 · 发表于 2020-7-31 21:28:50

znz 发表于 2020-07-31 20:19
( h, j0 W" s4 G T1 k7 Dc12FMB22……3ooR刀盘

谢谢

来自安卓APP客户端

znz · 发表于 2020-7-31 21:41:32

wsddwdxs 发表于 2020-07-31 21:19
5 _' d* H% V7 g! x d你一看就是外行啊打表从来没有检具，表装座上就自己打自己吗？能代表什么？导轨平行度。两边导轨要是不直都是一样的弯曲幅度它也不会跳动啊  圆形它也不跳啊

这种导轨可能不直么？…………所以根本不考虑……
怎么会是自己打自己…………？

座和轨道是相对直线运动的你在想下…………
表座固定在z下座……针在主轴上怎么会错？

又不是在大理石检验平台上滑来滑去……

来自安卓APP客户端

znz · 发表于 2020-7-31 21:42:48

无界创意发表于 2020-07-31 21:12
9 c+ [; v' P o/ `- L% s8 H. X; \直接等着看结果

来自安卓APP客户端

znz · 发表于 2020-7-31 21:44:07

来自安卓APP客户端

znz · 发表于 2020-7-31 21:49:04

如果主轴xy方向不平行轨道……丝表一定会有反应……

来自安卓APP客户端

wsddwdxs · 发表于 2020-7-31 21:52:18

znz 发表于 2020-07-31 21:41 W2 s+ P% n5 ]4 }: `
这种导轨可能不直么？…………所以根本不考虑……6 V) ]! {- U/ E& t$ {
怎么会是自己打自己…………？
- i3 p" U( }# A- H! r1 V; y5 |$ V% T" }* ?4 r
座和轨道是相对直线运动的你在想下…………
! Z' A$ D2 h ^6 k3 v8 M表座固定在z下座……针在主轴上怎么会错？6 h6 |" ~7 @5 c( l0 I( }
又不是在大理石检验平台上滑来滑去……

不是导轨不直，导轨有制造标准基本都可以，但是底座加工后时间长了有变形很正常你不测怎么保证？你从头到尾打的都是相对于导轨的平行度。我不用想我做雕刻机6年了。当初第一件事就是买平尺测直线度，买方尺测垂直度。你可以参照三轴加工中心数控机床的几何精度测量流程测量用具来检测而不是像现在这样你已经从心里把它定义为理想的直状态

来自安卓APP客户端

znz · 发表于 2020-7-31 22:02:35

wsddwdxs 发表于 2020-07-31 21:52
' X; J, Q J" u; f4 |5 V不是导轨不直，导轨有制造标准基本都可以，但是底座加工后时间长了有变形很正常你不测怎么保证？你从头到尾打的都是相对于导轨的平行度。我不用想我做雕刻机6年了。当初第一件事就是买平尺测直线度，买方尺测垂直度。你可以参照三轴加工中心数控机床的几何精度测量流程测量用具来检测而不是像现在这样你已经从心里把它定义为理想的直状态

不是理想……开头调试视频沒发……
主轴x方向偏了40丝……y方向不垫易拉罐偏十几丝
校正后才成这样……方法绝对不错……
这得从几何角度才能理解……点移动成线
线线平行……线面平行……面面平行

你做工厂有流程是对的……不过再怎么也逃不脱几何的概念

来自安卓APP客户端

znz · 发表于 2020-7-31 22:05:02

这里只要主轴移动和导轨有不平行误差……
将来主轴垂直度绝对不好……

来自安卓APP客户端

wsddwdxs · 发表于 2020-7-31 22:06:55

znz 发表于 2020-07-31 22:025 z0 g+ C; f# |/ ^6 V
不是理想……开头调试视频沒发……
3 u+ E. r" B0 q8 |' N$ p主轴x方向偏了40丝……y方向不垫易拉罐偏十几丝
! ]' T! E, v# x校正后才成这样……方法绝对不错……/ z! T0 E, ]) R
这得从几何角度才能理解……点移动成线
% o9 E- p+ z6 d* Z8 j# m线线平行……线面平行……面面平行
' v9 M( k( E- N9 @
4 n" b. a: j* r; _- u3 V2 S你做工厂有流程是对的……不过再怎么也逃不脱几何的概念

我说的是你的那个底座滑台。那是不锈钢的而且是焊接的，这种应力变形的概率比较大

来自安卓APP客户端

znz · 发表于 2020-7-31 22:13:44

wsddwdxs 发表于 2020-07-31 22:06
% U$ {4 A: w0 {# ?我说的是你的那个底座滑台。那是不锈钢的  而且是焊接的，这种应力变形的概率比较大

这个早想过了…………这种进口滑台不会不考虑这个因素
已经在成品机器上运作过…………时效早过了
上面装的是10螺距比普通10多一道钢珠重载丝杆……
显然滑台是有备而来……

来自安卓APP客户端

wsddwdxs · 发表于 2020-7-31 22:16:03

znz 发表于 2020-07-31 22:136 n+ q7 L' E# n/ b
这个早想过了…………这种进口滑台不会不考虑这个因素
% _( Q9 q ?4 `. A已经在成品机器上运作过…………时效早过了
( s; ]% k# K3 f4 S上面装的是10螺距比普通10多一道钢珠重载丝杆……
+ v- h, {0 W( k/ H显然滑台是有备而来……

服气了不用在回复

来自安卓APP客户端

znz · 发表于 2020-7-31 22:16:55

这么长滑块和重轨相信设计制造者绝对不会是乱来

来自安卓APP客户端
