6040重型移动龙门终极设计DIY

keithpupu

没有人吐槽丝杠太细了么？ 虽然是重了点 丝杠细没压块 也干不了重活啊！

随风666

6040重型移动龙门终极设计DIY。
/ L/ M1 I( q3 F# p. T
% b9 ^* D( Q4 o1 W# b
# G% f1 R2 ]$ ]8 Z! D$ M/ ?# ~6 J( p就针对你的标题，随便说几句吧，不要骂我哈！


5 Z2 q  ~6 L6 C2 F9 O2 S, N1,  6040？有点雕刻机常识好不，2030,3040,4060等等，前两位通常都是指的X轴行程厘米数，你的X轴还是Y轴是60CM行程，这不言而喻了吧？XY轴数据颠倒了吧。
6 w, x! v/ G5 e7 G2，重型移动龙门？这贴里面，重型移动龙门在哪里？
2 w! \& T- ^8 o6 S7 D     你这个二手滑台，在你眼里不管怎么重，也是一个不动的Y轴，和重型移动龙门风马牛不相及啊？
     再说，如果你觉得，你这个几十公斤就重型了，那么下面加几百公斤底座，不就工业级机器了？你咋个不谈你的小得可怜的二手丝杆呢，直径12？还是14？

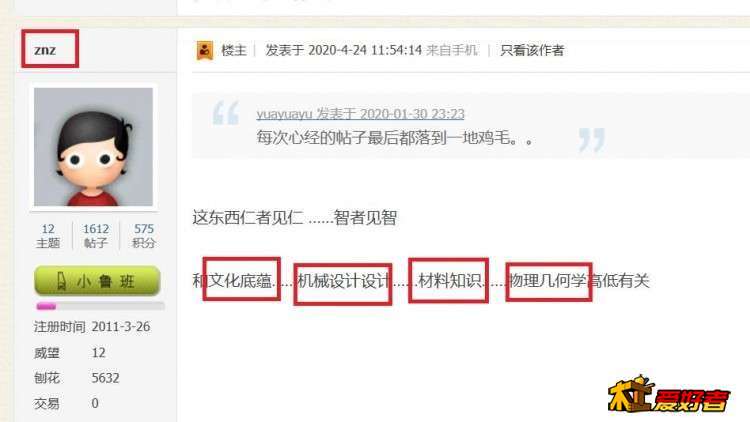

3，终极设计？这贴这话，完美印证了你以前的观点，彰显了你的文化底蕴，机械设计设计，材料知识，物理几何学高低。
: o1 V% ]* m- F3 v( \& Q  v( m
6 P6 T1 \5 N& y9 p% g  m* O
+ a, V$ {" _( u0 `  g; _  L5 g还不谈你这贴上面那些信口开河的牛逼语言了。
- U) k& r- b& s) e6 g( Q
% V% _1 s' _6 r5 n. t' L1 w/ O' R0 i

7 |& Q' _. [+ Q6 G2 Q( |

随风666

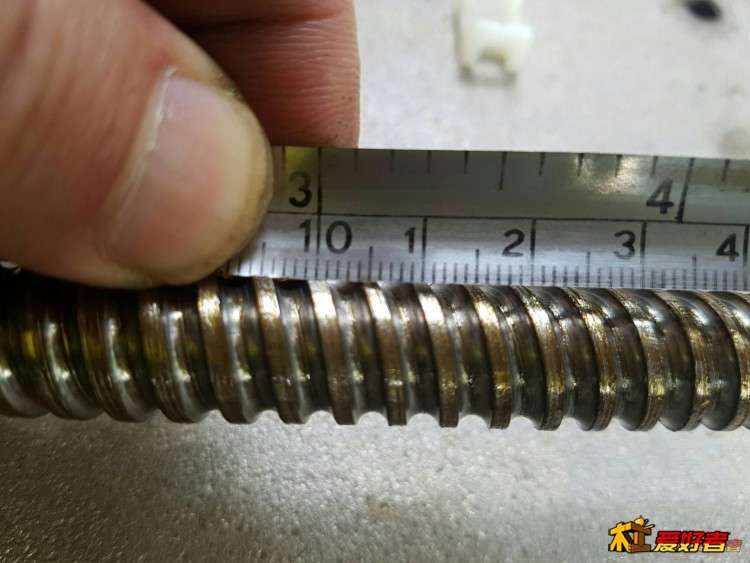

目测磨损有点严重，05螺距，直径多少？
! D; j- i8 u5 o

钢钢

cnc整体是一个综合，其结构是一个相对比较复杂的东西，很多东西是相互影响。
, I  g! l' M8 s$ d以滑台模式去分析结构，是一个比较好的初始方式，把机器拆分成几个滑台，然后去分析，可以很好地理解基本原理和要求。之所以推荐，是因为螺杆、滑轨、滑块、滑台各有其参数，各参数反应的都是材料、加工、装配能力。
我不知道大家对那个滑块和滑轨间隙，或者滑台精度是一种怎样的理解。四股侧卧轨，想想都崩溃，机架的加工、测量、修整、装配难度都比常规型要难太多，测量设备、修整工艺、装配辅具，想想都头大！这种构型就不是业余玩家耍的，我不是说一定不会成功，只是，要么就会松松垮垮，要么初始精度有了，也会因为松的松、紧的紧、左的左、右的右、上的上、下的下，滑块受力很不均匀，熬不住两下操。业余只做得到2+2<2的效果，除了楼主考虑的直接受力，有没有考虑过装配结构后变形的事？
  Y* L- @0 i) m) {( b7 o0 @我们能做的，不过是对称零件相应部位同时加工、整把扭力扳手这样而已，连把磨床都没有，我们这里的绝大多数加工水平，连一把木工平口钳都特别难做到几丝内～

金木爱好者

这些滑台是不是运回来组装的？

jxgcsyjl

znz 发表于 2020-7-16 21:51
估计最后在15okg左右

* K" N9 l, g( v% H' x6040,整机150KG？ 还重型？我3020鸡，就200KG了

taohuajun

不是比重量，把重量都做在钢性上才理想，这滑台底子不错，就像造房子有好地基才稳定坚固，改动龙门难度是有点大，完全理解楼主思路，一句话干就完了

我舞影凌乱

这机子结构也是没谁了，太有想象力了，佩服，y丝杠好细啊，我的机器Y轴都是2505丝杠，你这动龙门顶部钢梁太窄了，看了一眼很不协调，主轴Y向受力或者万一撞刀，想想你的主轴，夸张一点脖子要扭断了啊，结构还是再考虑考虑吧

湖湖

qjy_jack 发表于 2020-7-17 09:07
也不知道民间的玩家们是怎么想的。。。。是准备家里自制航天飞机啊，，还是蛟龙潜器，反正一上来对精度的要 ...

都是强迫症。 动不动就要 诺贝尔奖级别的。

4 _3 G' P8 V$ ~7 g4 ^  O恨不得家用机做成 全球第一CNC 。
6 D8 ~% [" t6 c4 {8 h
, L/ O' {  i( ]. Y1 n9 G可是连基本的知识都不知道 。 做法 设计还是 农民那套思维。。。。。。什么都堆  导轨2根不牛逼 上20根。 以为越多越好。~
- l3 g5 h8 Y9 h9 i2 J0 d1 V' W

' f  v# H+ ^+ [& m1 {( d6 D很无语~~~~~

akun924

还是学学我，造机就造机不要扯精度，不要比重，总之尽量少用修饰和夸赞的词汇，保证你的机器只有合理建议不会有各种不愉快的回复。

znz

不是拿来长时间专门干重活……只是拿来可以低效率干点重活

znz

jxgcsyjl 发表于 2020-07-19 15:44
* o) N2 E( x% }/ W, X  [) C6040,整机150KG？ 还重型？我3020鸡，就200KG了

. w* D" E$ `  p- J) @移动龙门么？

znz

jxgcsyjl 发表于 2020-07-19 15:44
) B  B# s0 p3 A; A" z% B  W+ e. W6040,整机150KG？ 还重型？我3020鸡，就200KG了

$ B! J. m3 q7 I% D桌面机么？

泡沫0o

想法不错，理论来讲Y轴4轨道好像是这个道理，但是估计这个高精度线轨可能安装不起来因为对安装要求绝对的高，估计卡顿和紧，这个很难调，就算能调好也是将就，对轨道负担很大，安装后可能会丢失理论或者想要的精度了，这个排屑也不好排，侧板感觉太薄弱，我给你的建议是废除Y轴侧装的2条轨道，Y轴后面两侧板之间用板加固

泡沫0o

然后Z轴也非常薄弱，这台机器估计只能搞木头了，没有靠山压块，一撞机精度全部丢失了
