第二把民谣吉他开工

这个院长不太冷

Jerry@m 发表于 2020-8-3 22:53
嗯，是的，音梁是必须的，但弧度按说是可以去掉的，如果不加前后弧度，制作起来会少很多麻烦。

确实能减少麻烦，我现在也在做琴。音梁主要作用是支撑。个人觉得可以改变结构和支撑点位来调整，结合葫芦形状的受力点。不过因为面板的薄度，主梁和辅梁的位置，数量变化，和衔接的结构（榫卯）变化是否会有效果呢？我也是建议方向

Jerry@m

这个院长不太冷 发表于 2020-08-04 09:35
确实能减少麻烦，我现在也在做琴。音梁主要作用是支撑。个人觉得可以改变结构和支撑点位来调整，结合葫芦形状的受力点。不过因为面板的薄度，主梁和辅梁的位置，数量变化，和衔接的结构（榫卯）变化是否会有效果呢？我也是建议方向

来自安卓APP客户端

Jerry@m

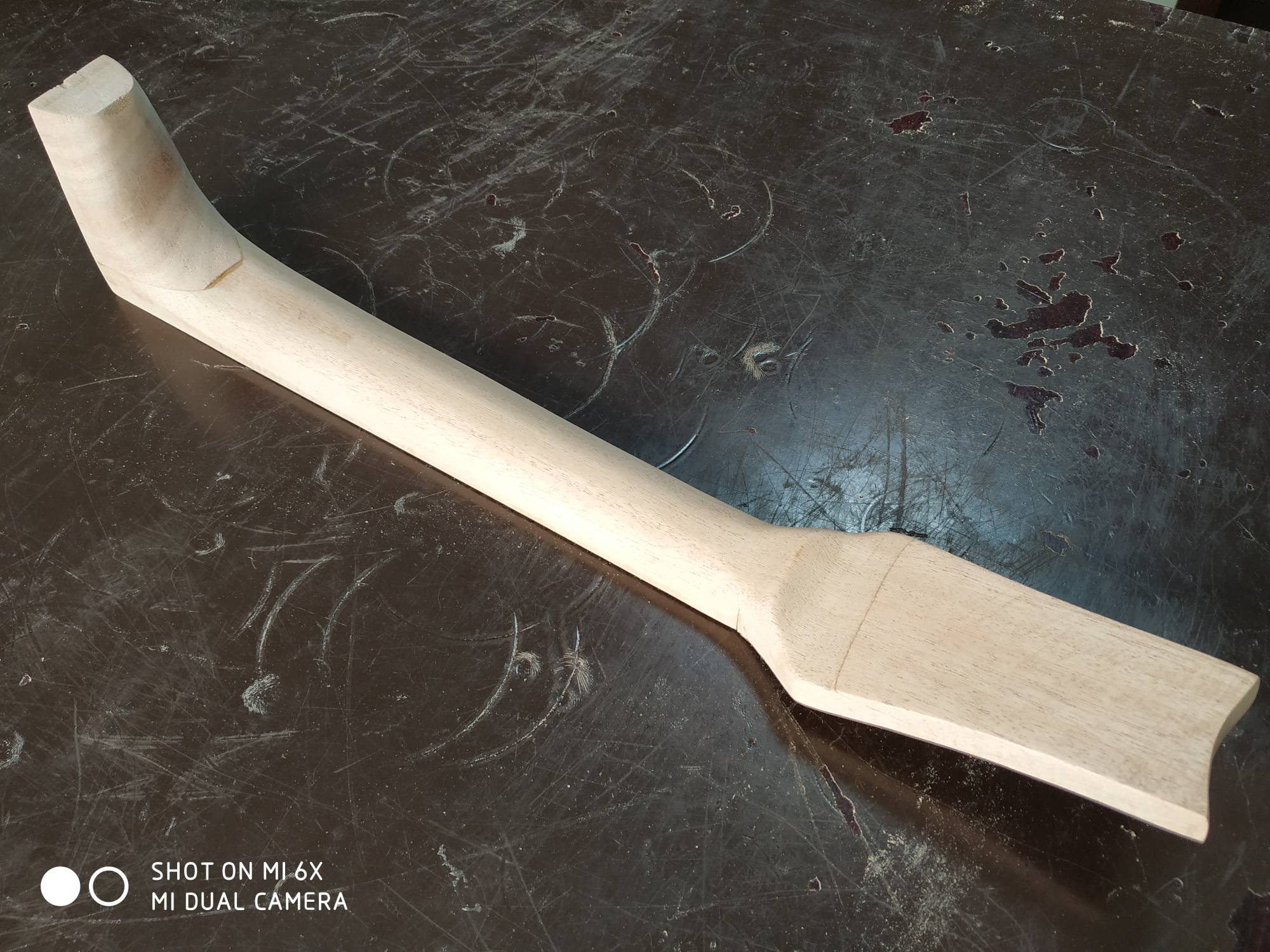

继续琴颈制作:

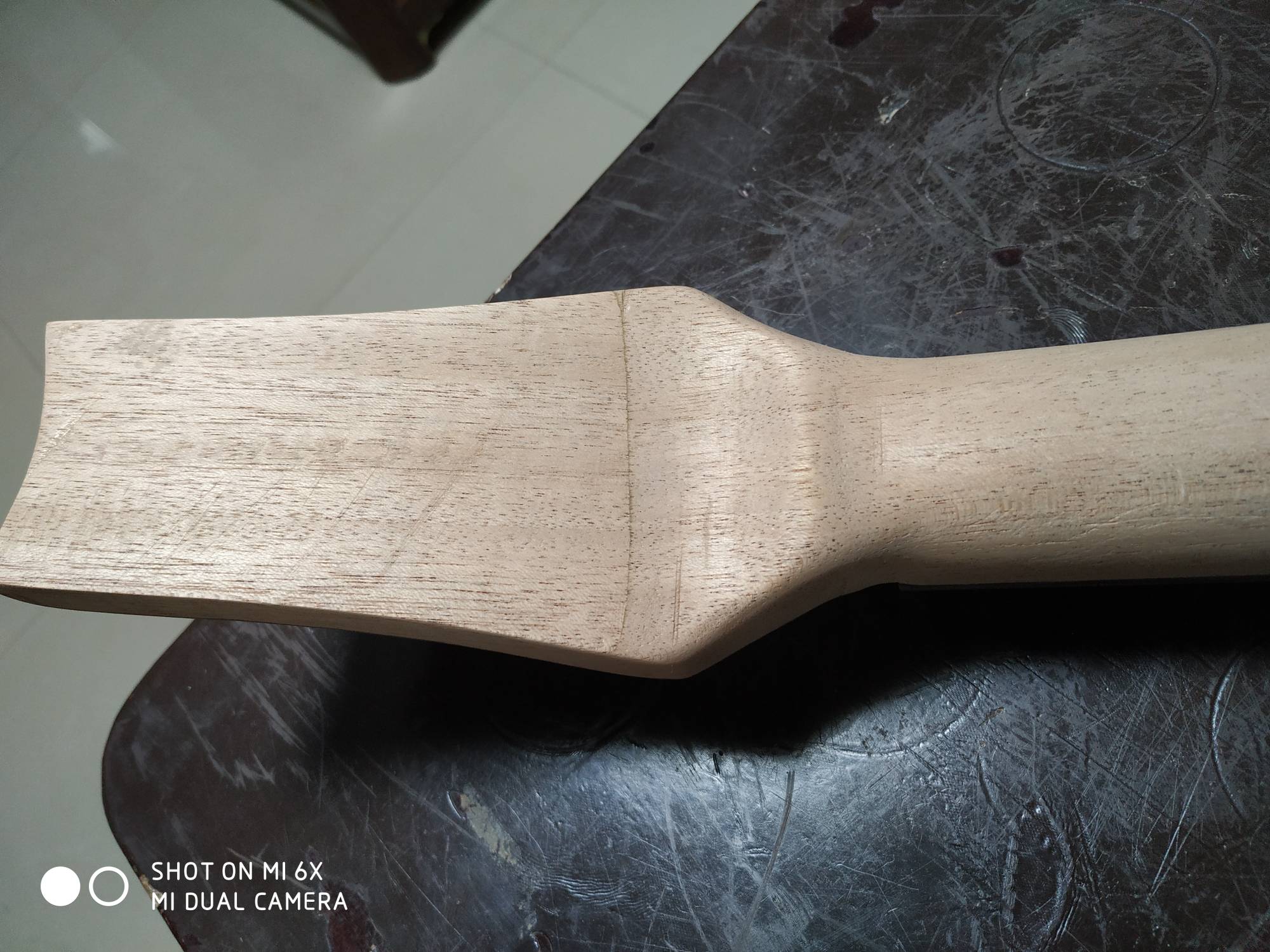

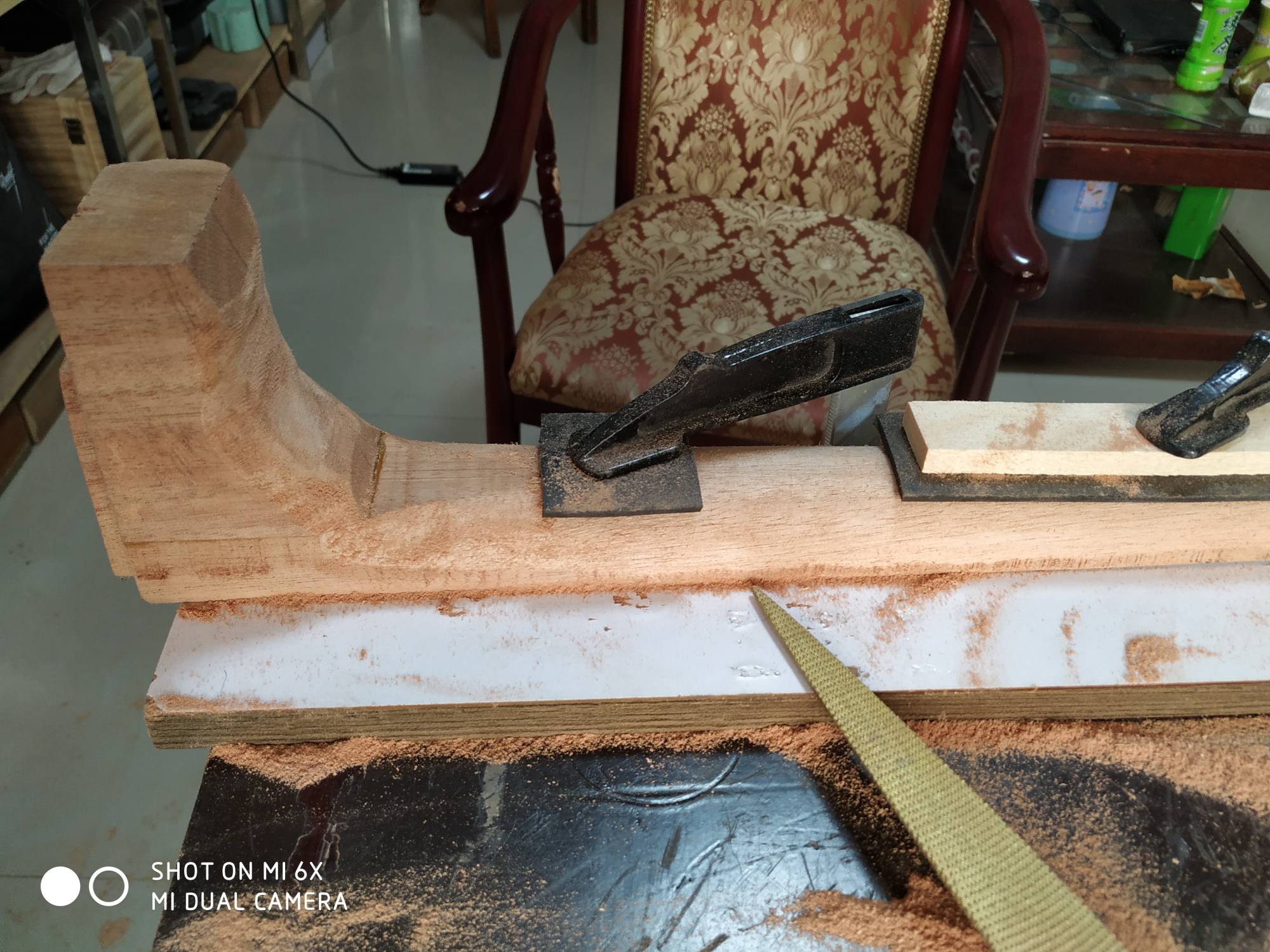

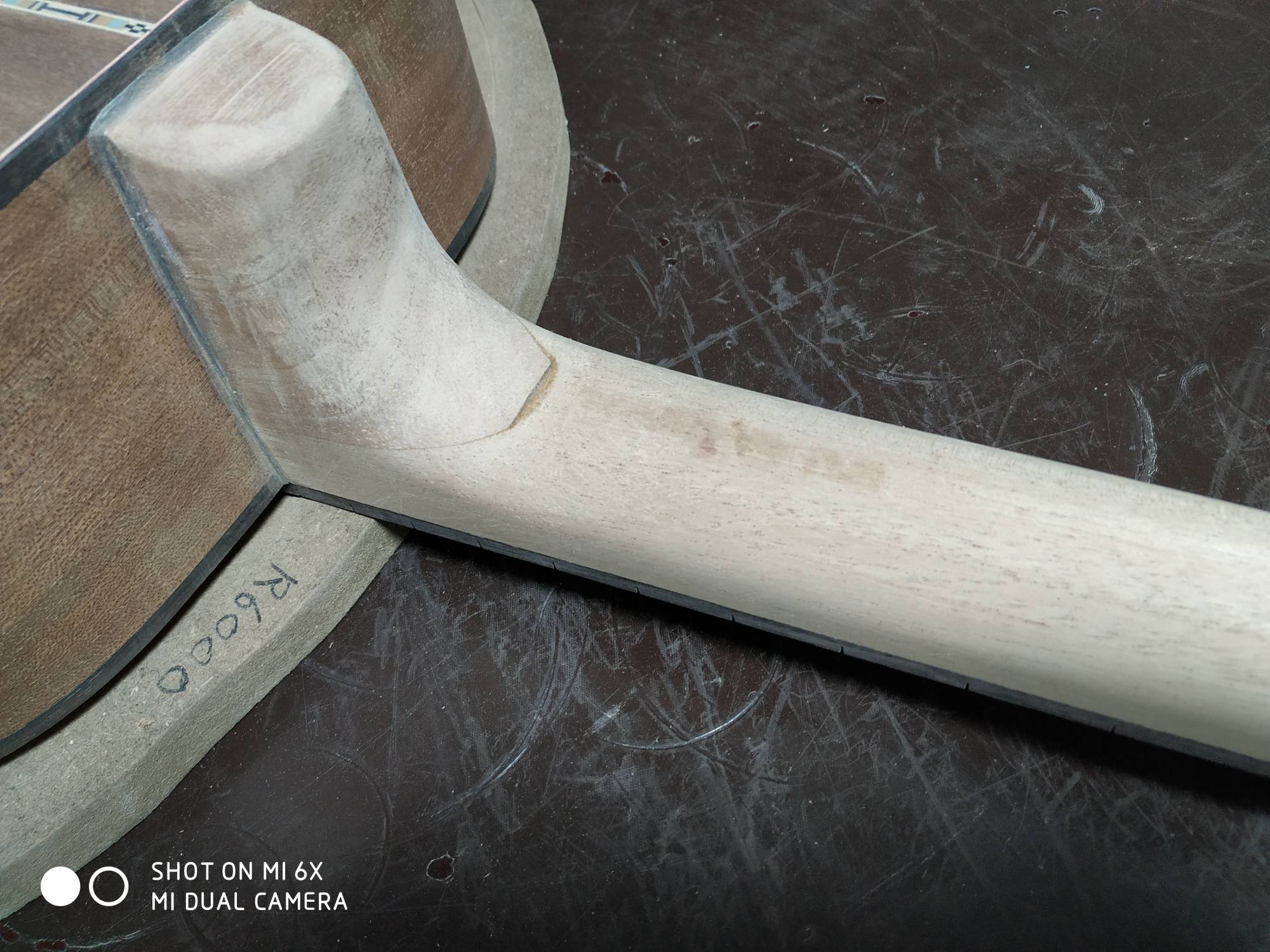

琴踵部分继续耐心地用木锉锉，都说琴颈整形是很享受的工作，我感觉挺折磨；
/ m$ p1 @& @, J5 j0 M# v8 P琴踵磨完后，整个琴颈(粘指板那面除外)依次用100、240、600号砂纸打磨光滑；
% w0 Q2 m1 @! b. g" n耗时3.5小时，大部分用在琴踵打磨。
# s2 z8 ^/ h! y
, ?' e: C$ G9 _7 n" I琴颈制作到此完毕。

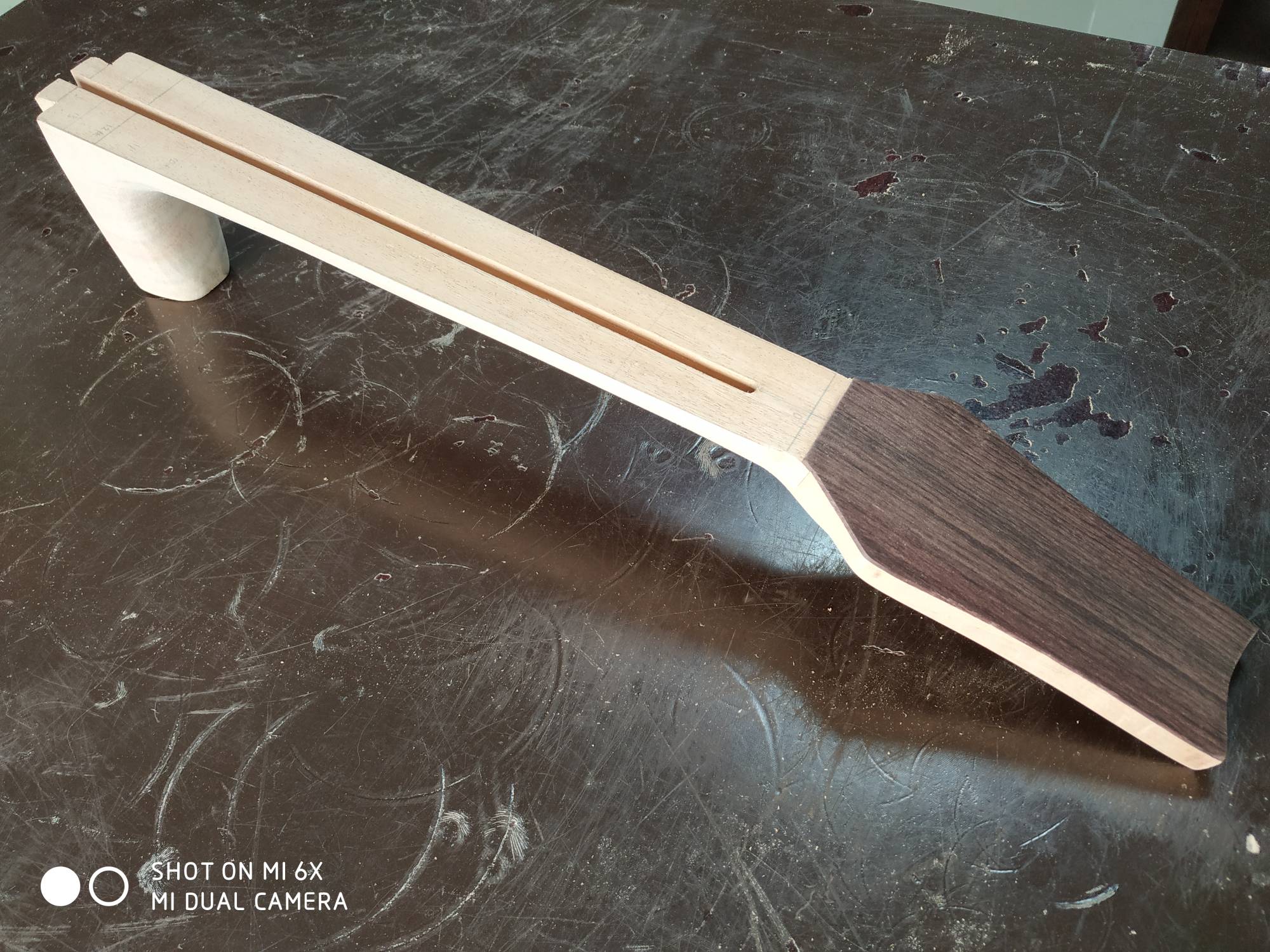

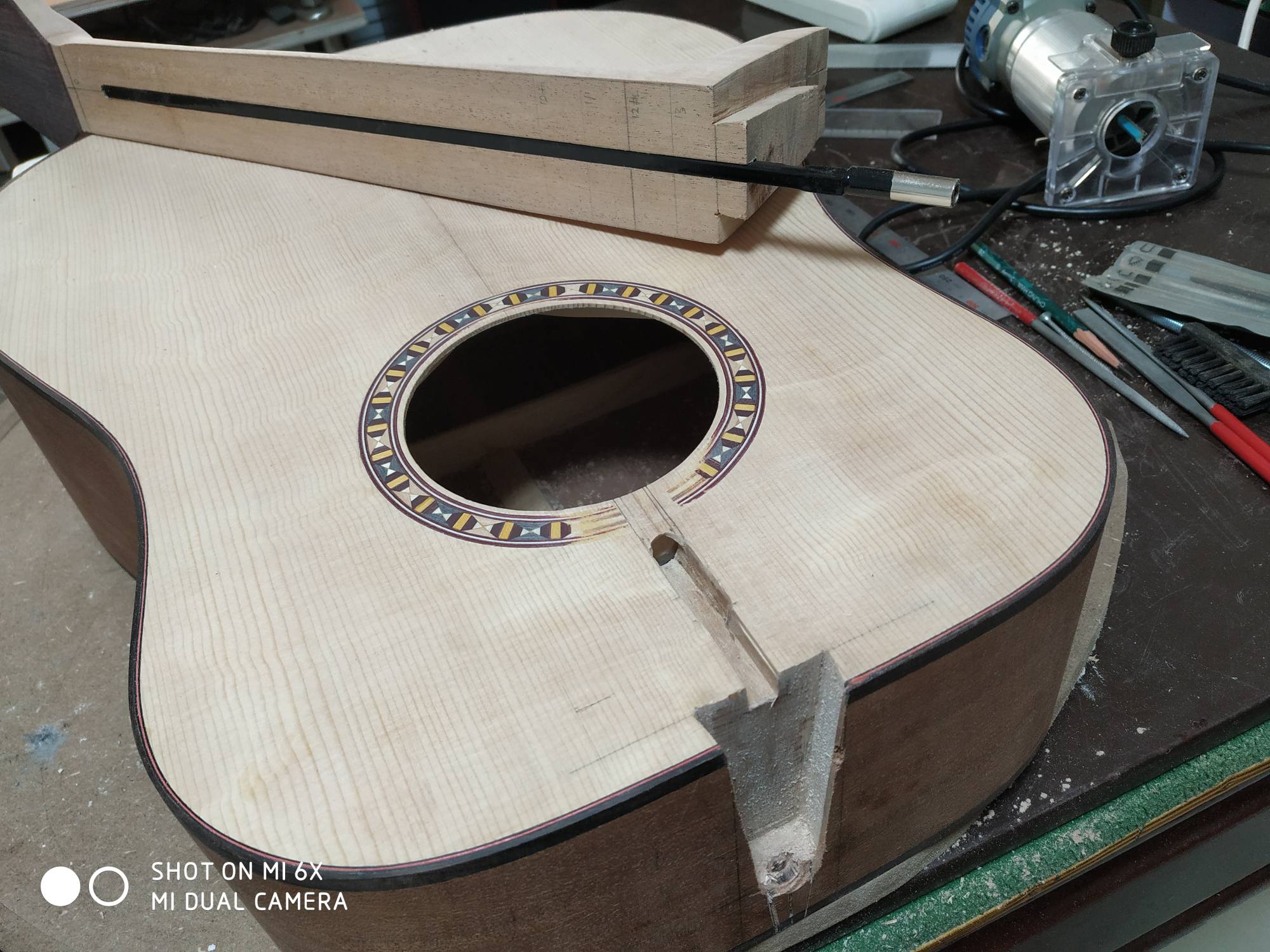

安装铁芯(调节杆):
- w) n+ t6 |9 M! d1 N) H民谣吉他用成品铁芯，420毫米长，￥10；
在音桶上把铁芯槽用修边机(5/16直刀，深度9.5毫米)铣出，然后用电钻、锉刀把末端穿过音桶内顶部横梁的洞打出来(这个洞费了牛劲了，事后想明白了 - 多此一举，开槽到底即可，进一步，如果燕尾严丝合缝，铁芯根本没法穿到洞里)；

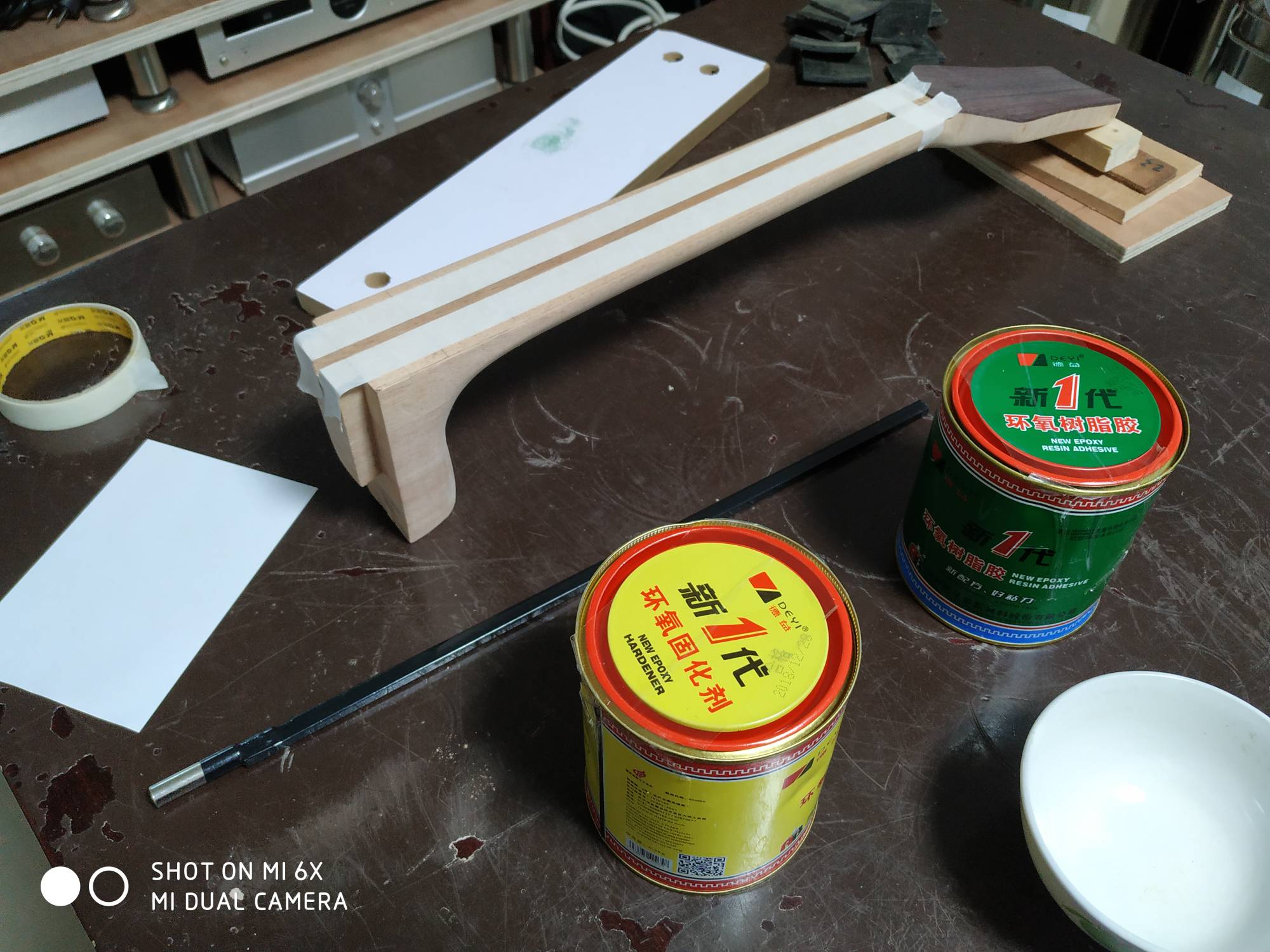

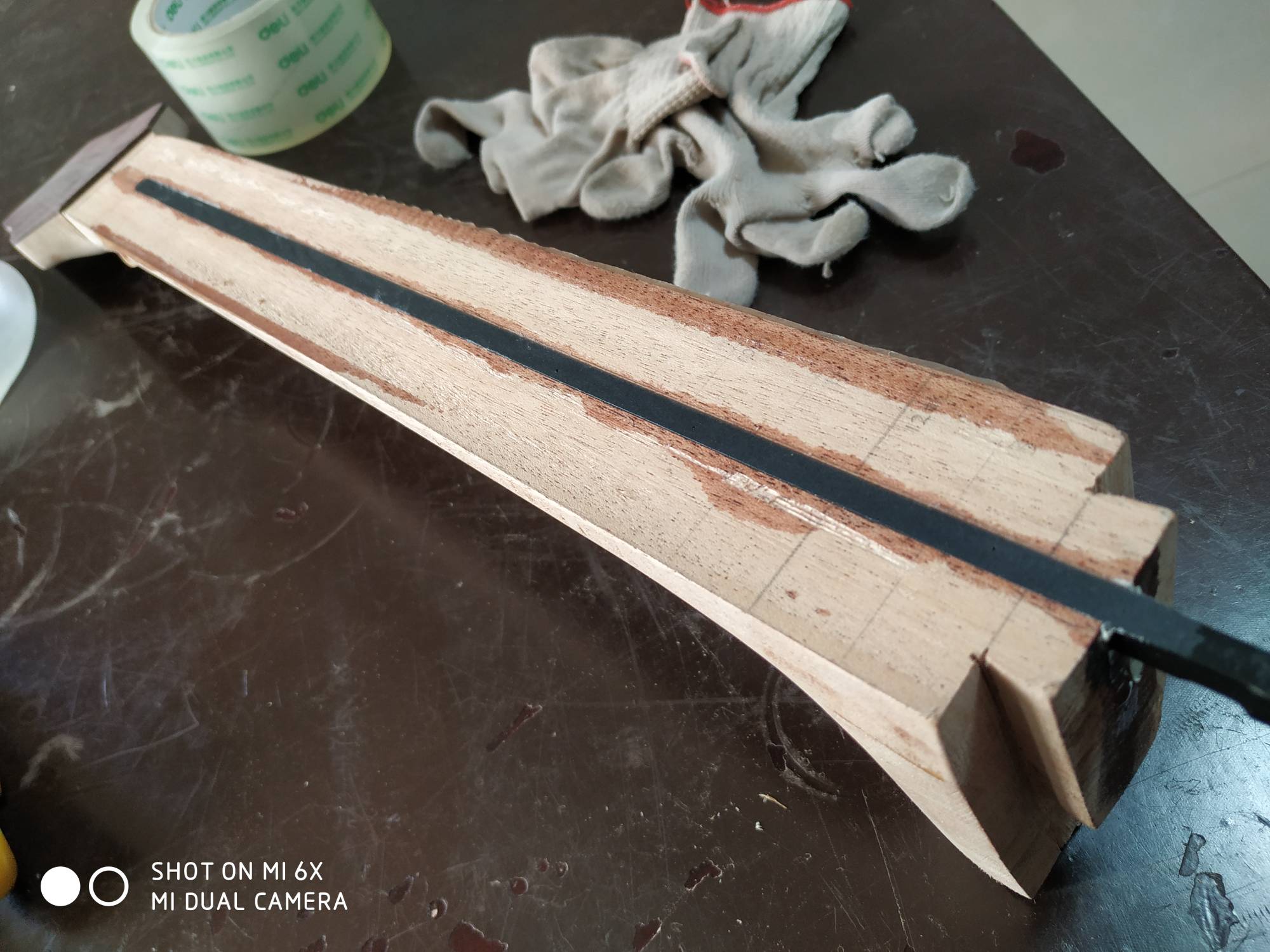

把铁芯用环氧胶(填充性能好)嵌到琴颈的槽里，为防止胶溢到周围面上，用美纹纸粘到槽边；
3 H3 f* I0 i: W# l: g0 o环氧胶还是放太多了，弄得到处都是，很心烦，希望不会影响后面用太棒胶粘指板；
7 X  y3 N0 x  V




' K' M! p# E2 ?" A$ Z  b
+ v+ A& f$ p& K3 y

来自安卓APP客户端

Jerry@m

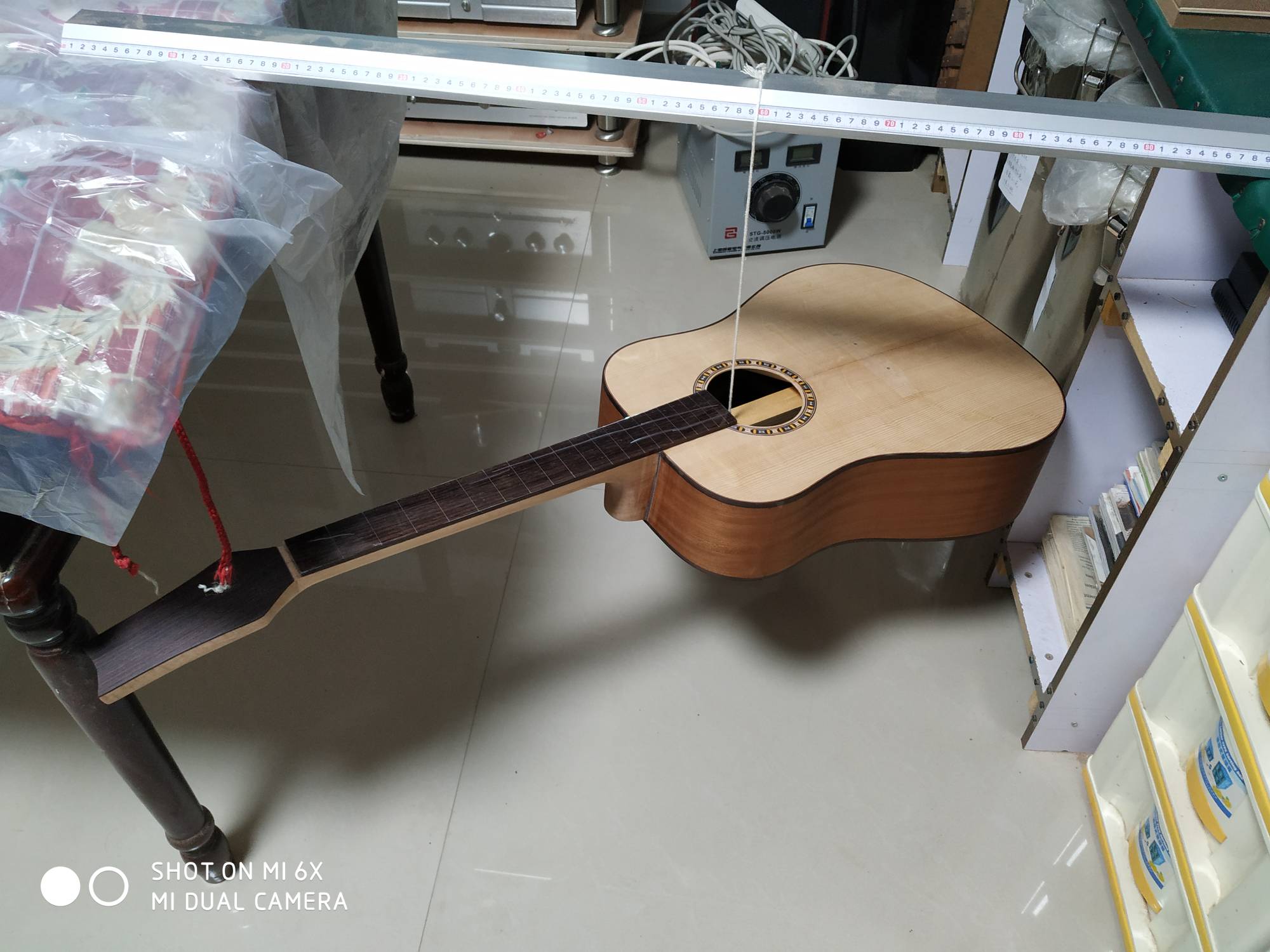

连接琴颈和音桶:
# I  Z0 d! U6 X9 ?用400号砂纸打磨琴颈平面，试图降低残留环氧胶的影响(和美纹纸的影响 - 撕下美纹纸会带下一些木丝，合桶时也遇到此问题)；
* O, I4 B. U9 J8 \' [不上胶，用指板配合，再次进行角度、操作确认，并在琴颈、琴桶上划线，方便操作和检测；
1 q/ u% `6 A* L/ H+ q( q' }确定琴踵末端长度，划线并用带锯去掉多余部分；
; N: d( l  g) x$ k" t5 Q按说该用太棒胶，考虑良久决定改用环氧胶，因为，A 燕尾连接各接触面做得不好，缝隙太多，不好处理；B 没有将来调整/更换琴颈的打算；
施胶、施压后不时调整琴的放置方式，并按需要补胶，确保所有缝隙都被填充；
$ W* P4 R$ D2 B, X' V这些操作耗时4小时。

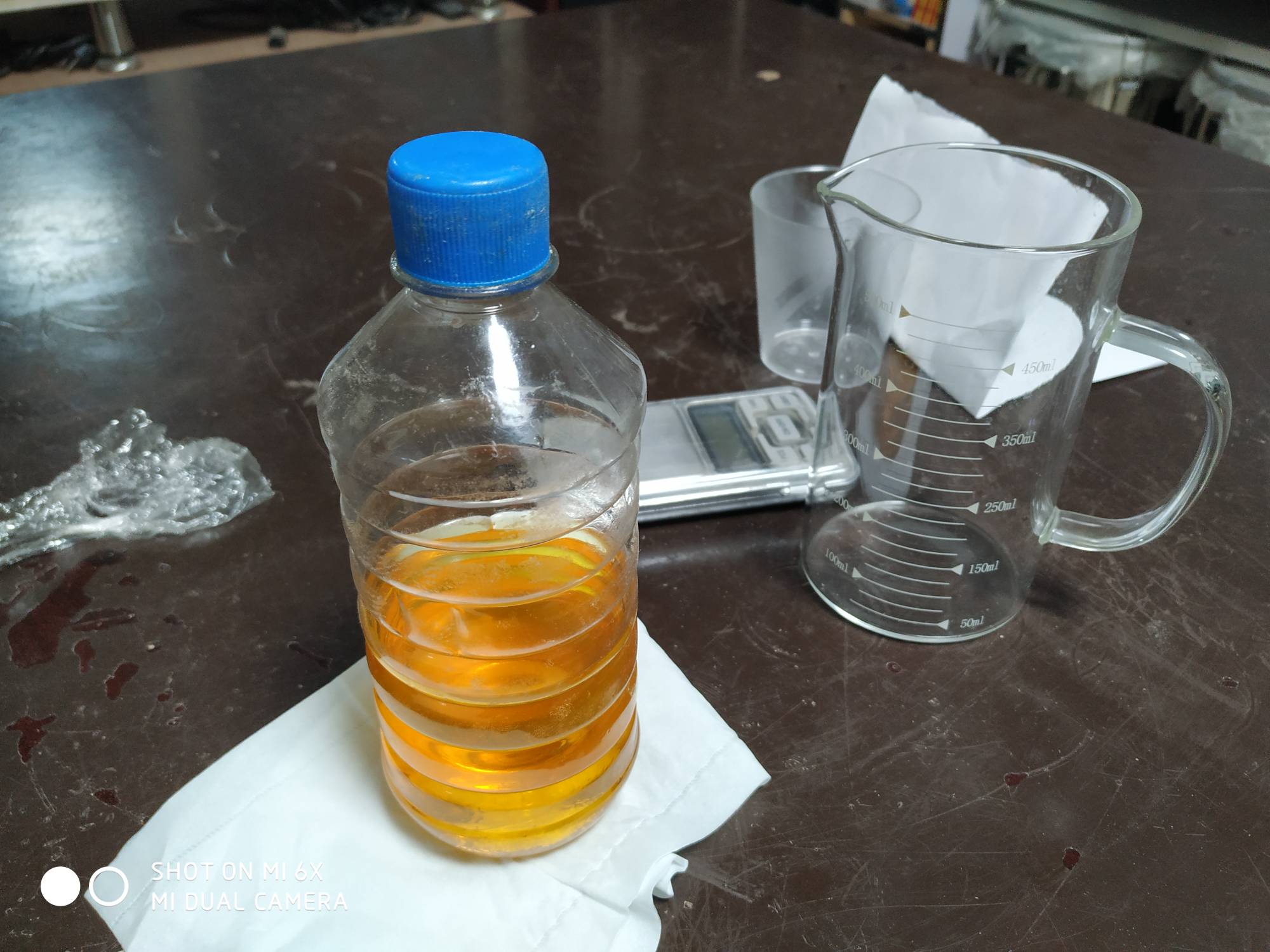

制作虫胶溶液:
虫胶是网购的泰国甲级品，￥120/500克；
( x5 o9 j; u# \9 L! j$ J取虫胶25克，加200毫升98%医用酒精，摇晃几分钟即基本完成溶解。
" e- J: C& i7 z* N
% `% ?! w3 x6 z% Z9 w

来自安卓APP客户端

Jerry@m

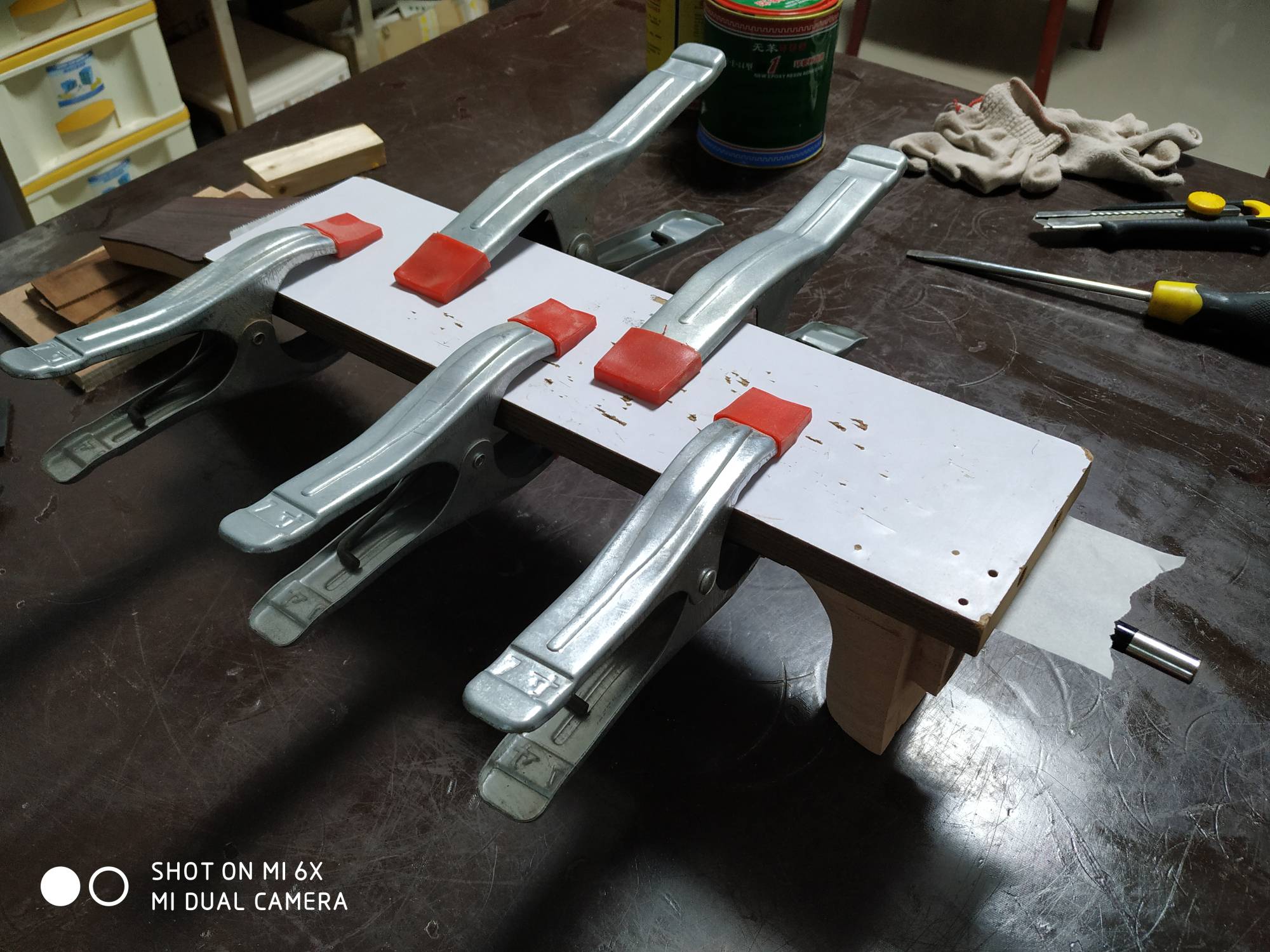

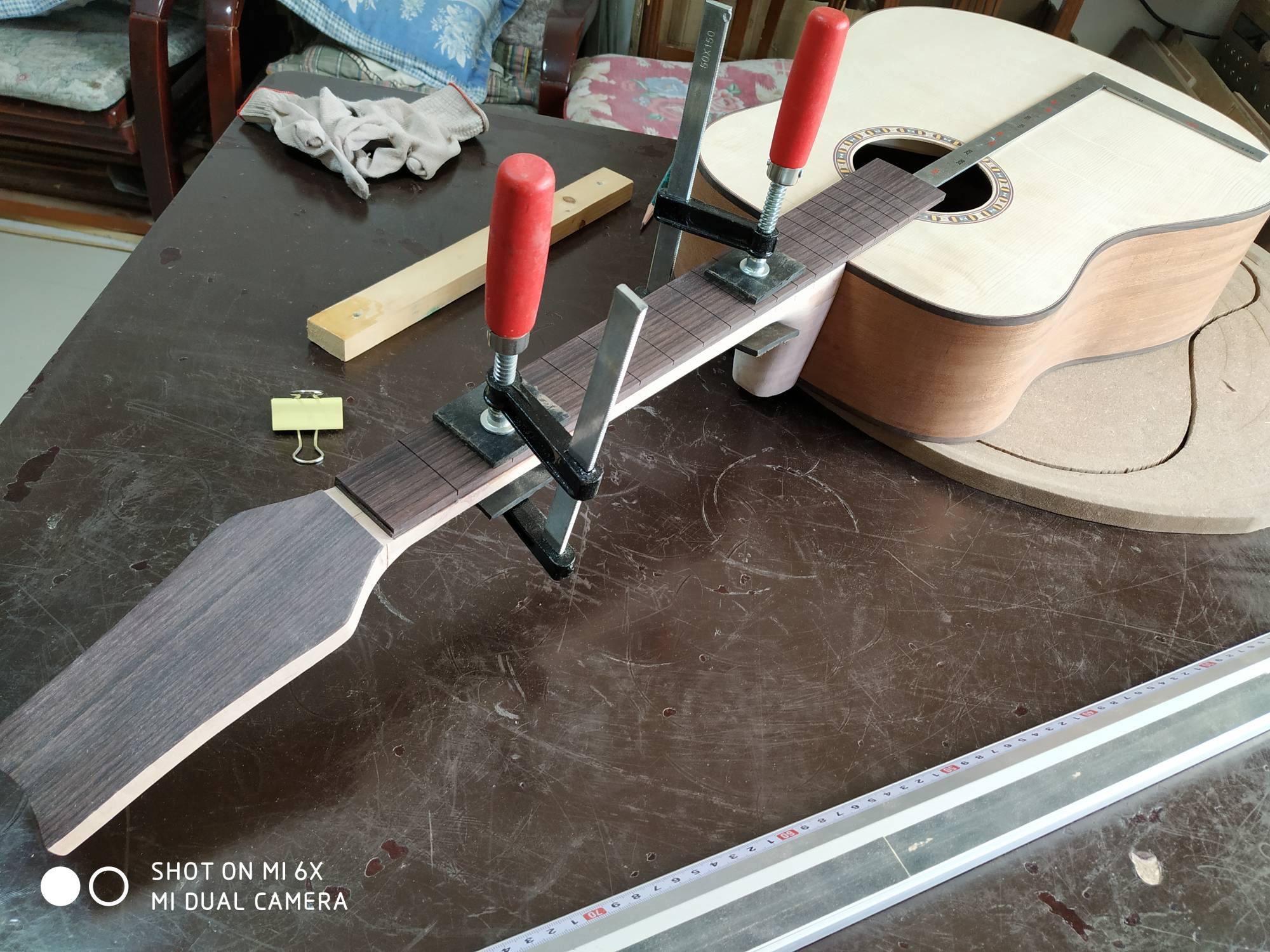

安装指板:
指板是半成品，3A印度玫瑰木民谣，0品宽43毫米，两侧不需要包边，￥55；
指板末端(20品)留出约1厘米，多余部分带锯除掉，用砂纸(100、400号)把两端截面打磨光滑，0品端很小心(只磨下面凸出的部分)，防止改0品的起始位置；
琴桶、琴颈连接处把多余的环氧胶用刀片、100号砂纸清理干净；

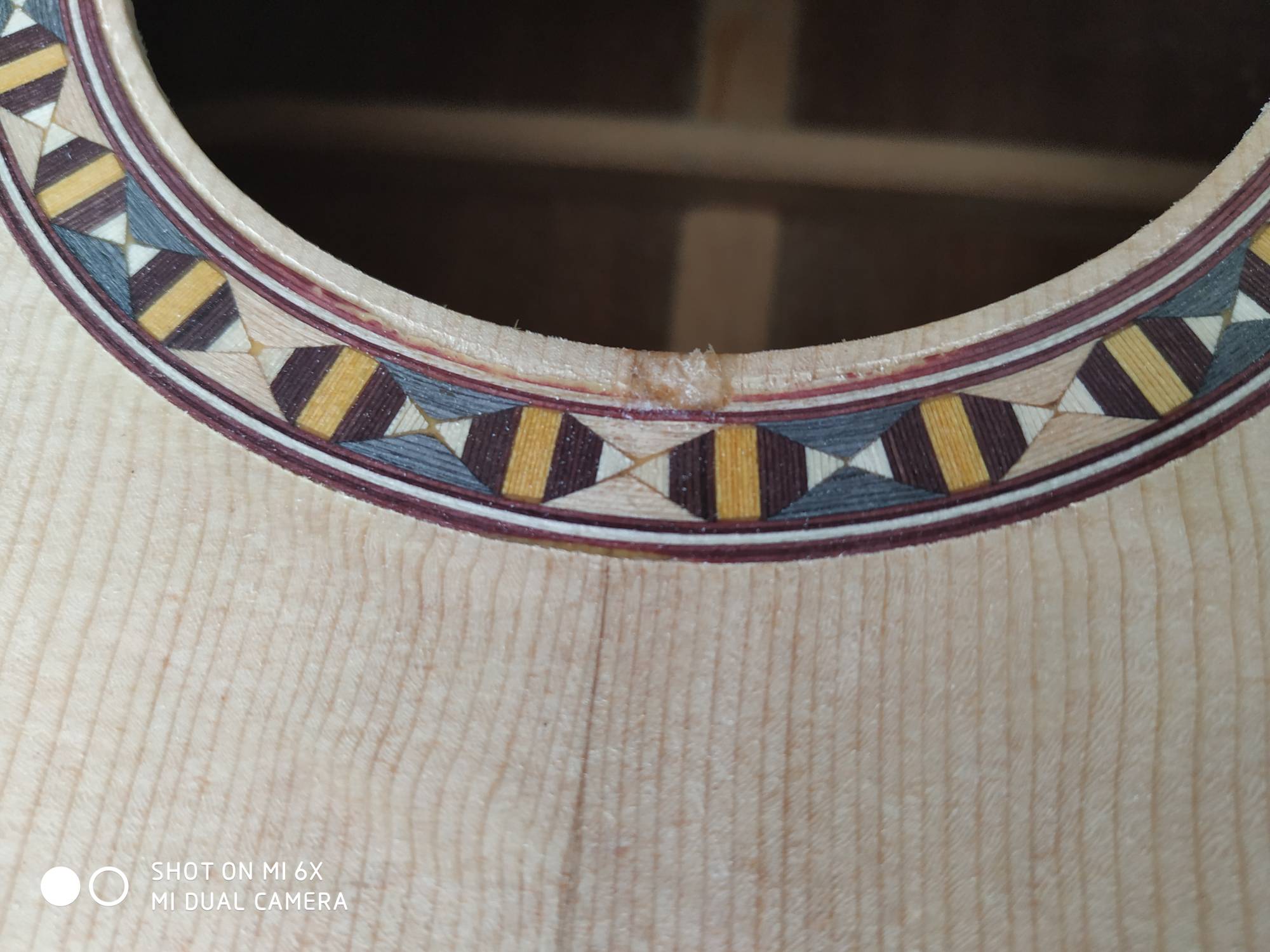

4 M3 s8 K6 F$ K9 Q: B- ?PS:音孔圈下边有一滴胶，刀片处理时干掉一小块云杉和音孔圈内边，作为补救用502粘上，瑕疵列表里又多出一项；

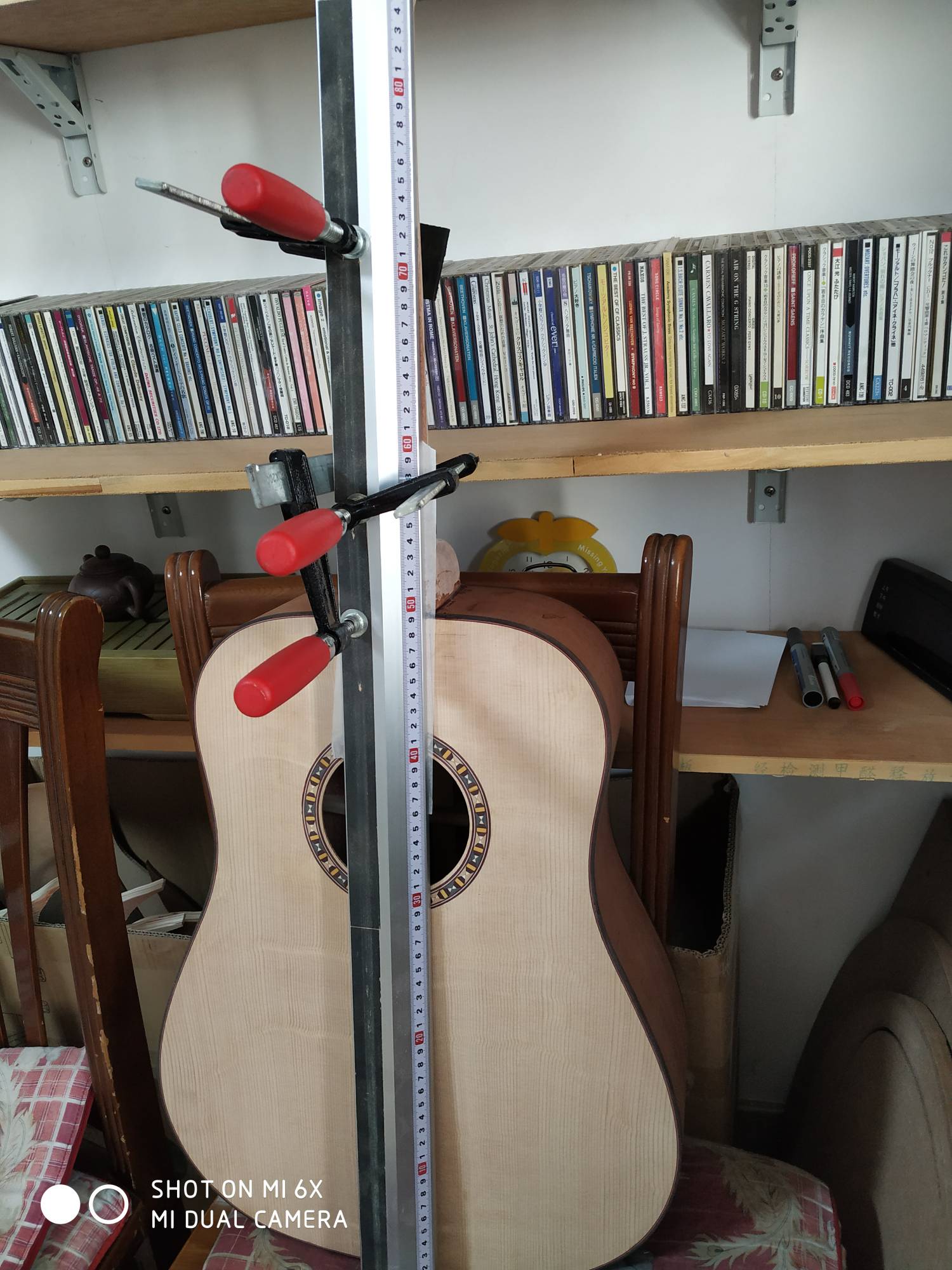

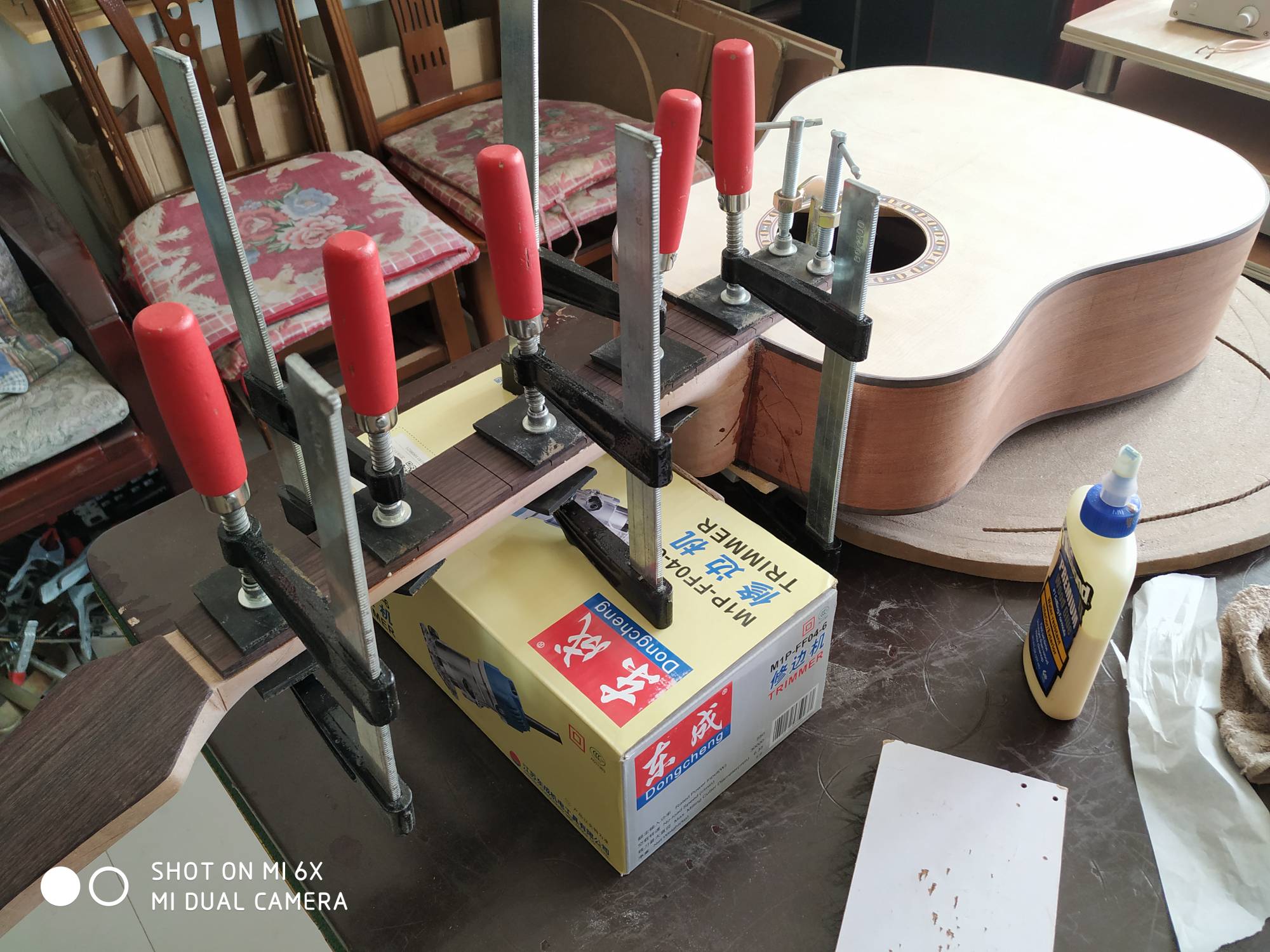

6 [# y9 n7 Q$ x; F指板和琴颈施太棒胶，慢慢上夹子施压，不断检查指板位置，夹子全上完后，分几次增加压力，期间还是不断检查指板位置，直到确认压力够大且指板位置已经固定；
用时2小时。




+ A1 k3 B* @8 b3 ~3 O

来自安卓APP客户端

Jerry@m

上漆前的修整打磨:
9 V% V% _/ X: L5 @1 F( m木锉、什锦锉、刀片、砂纸清除残胶，并修整琴颈(指板两侧琴柄留有余量)；
) `+ K" {* H+ s' y100、240、600号砂纸依次整体打磨光滑(100号用于局部，指板仅用600号稍稍磨几下)；
; W, p  u" U( e) J耗时7小时。

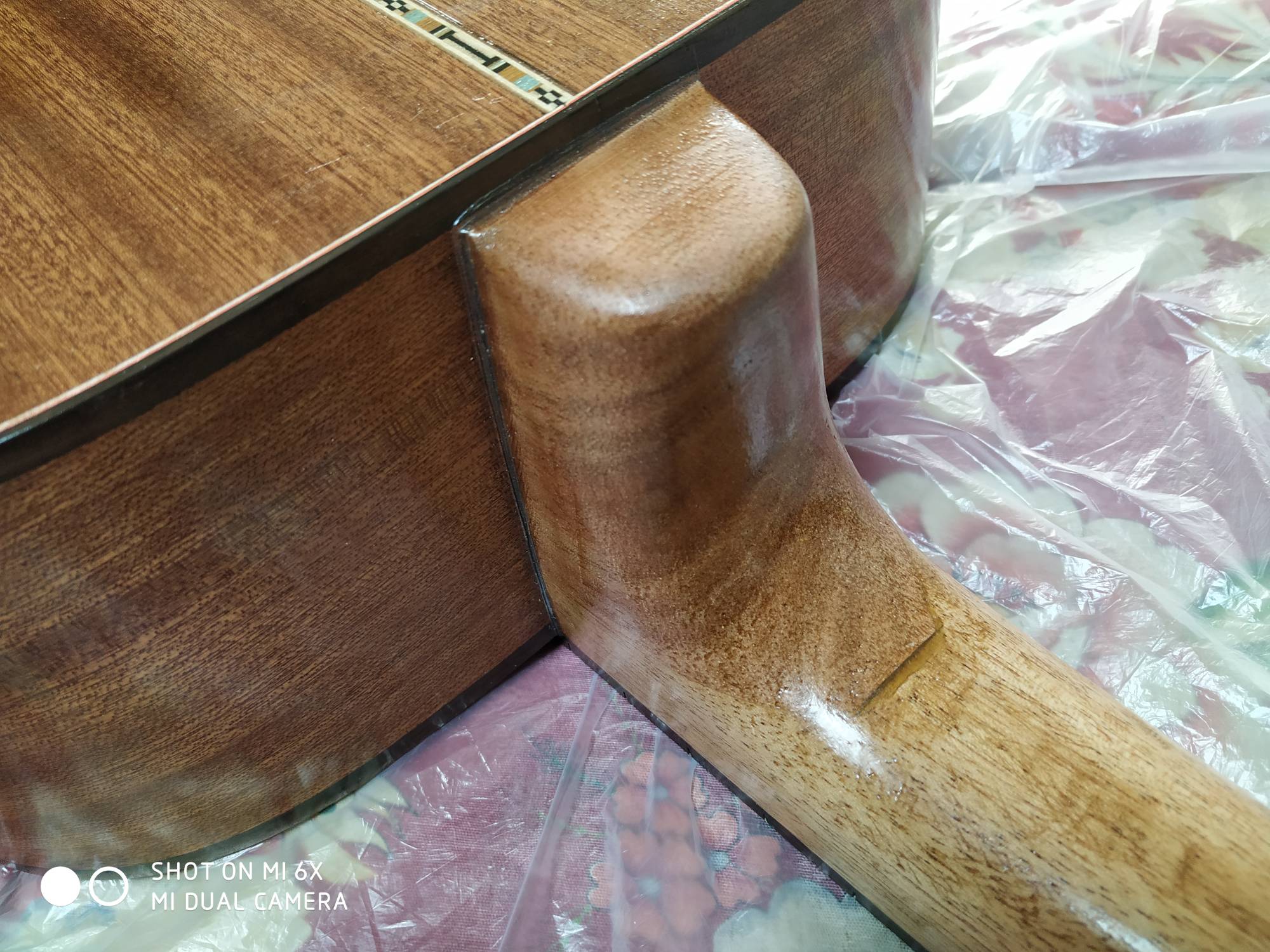

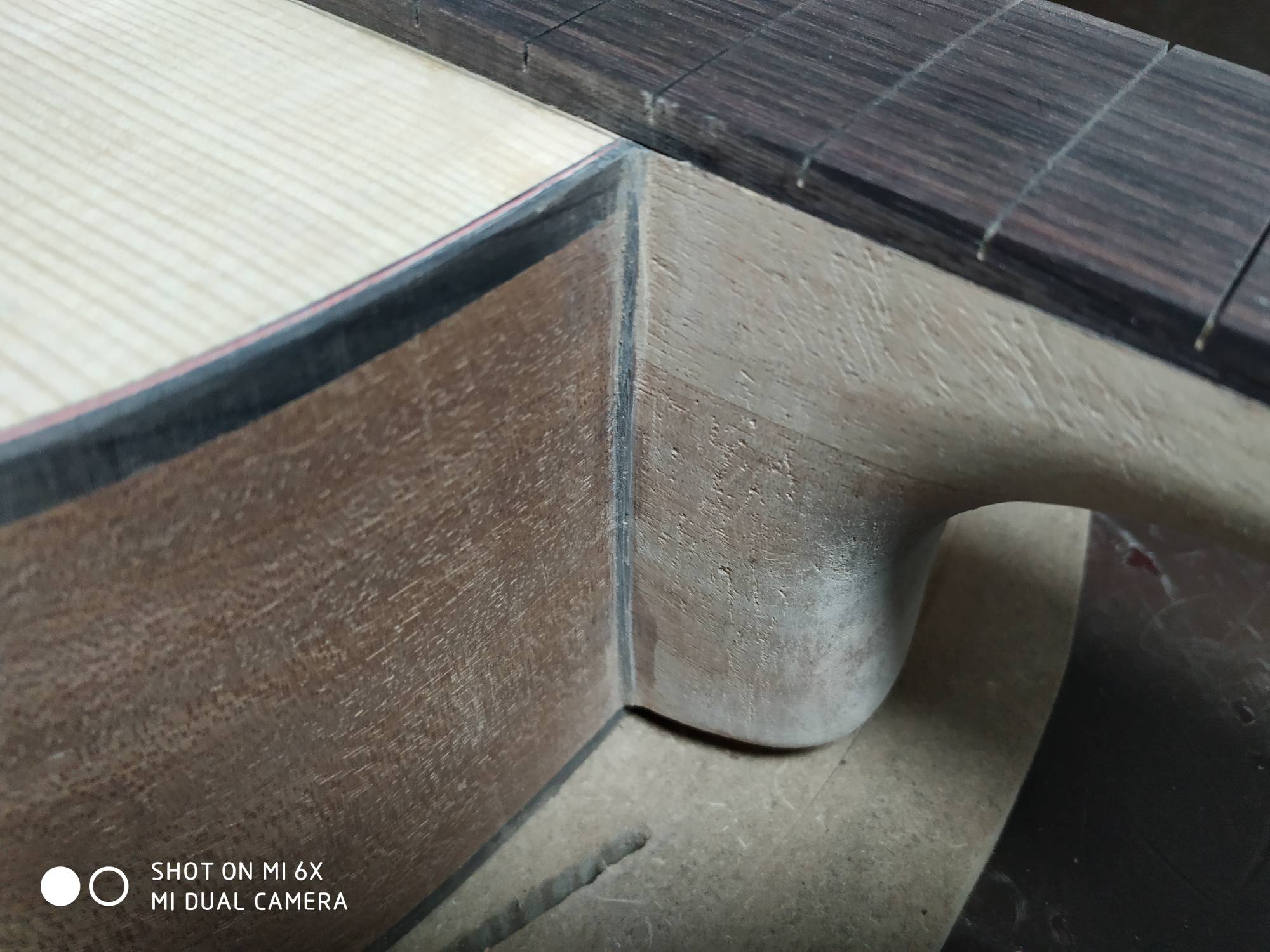

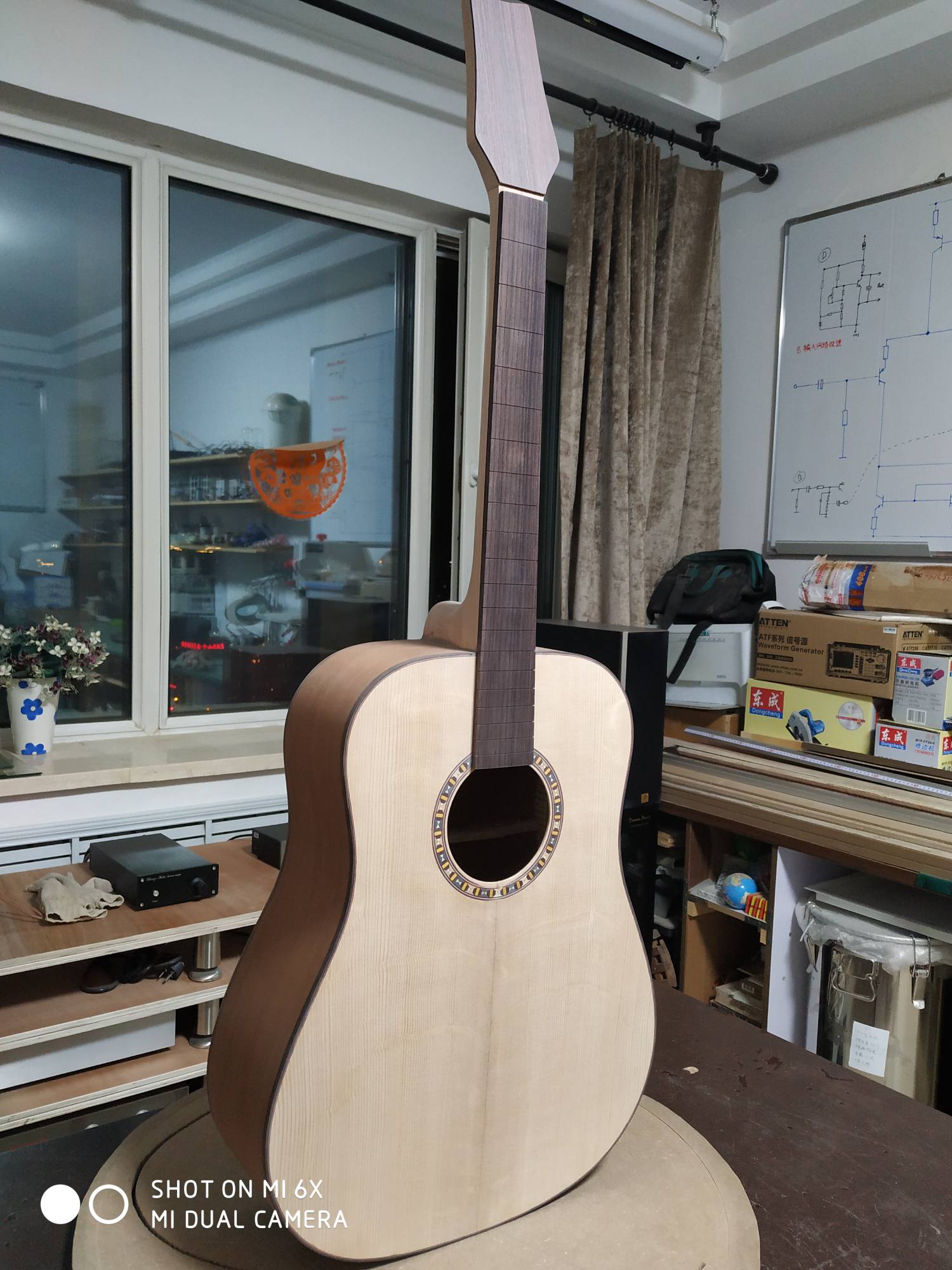

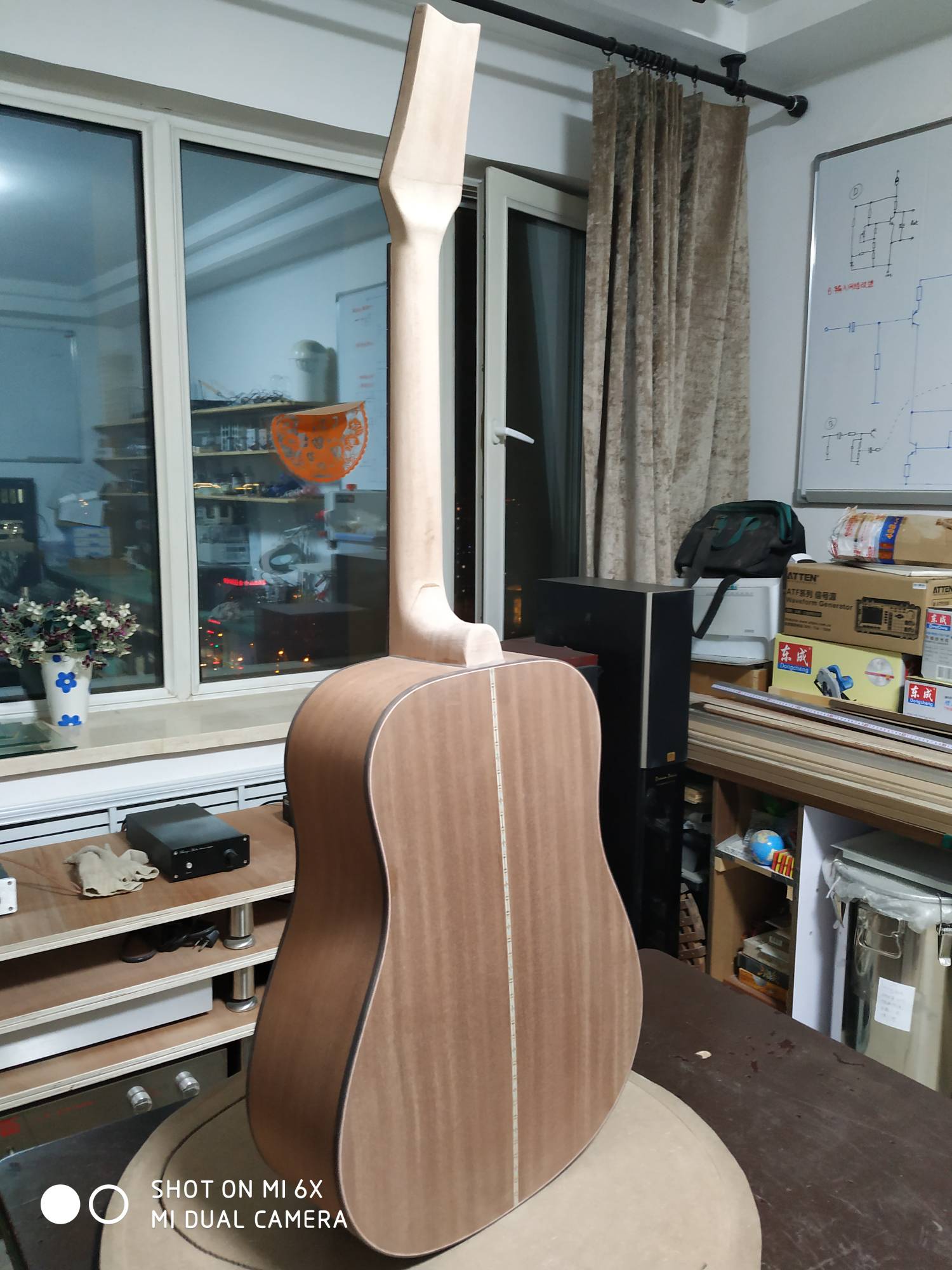

+ ?# Q' W4 g7 l- v( C" _, v到此，除琴桥、品丝需要上漆后安装外，主体制作告一段落。外观来说远看没问题(但凡能做出来都应该没问题)，细节嘛，不盯着和商品琴比较，其实也没照片上(琴踵那两张)那么不堪入目。如果最终弦距能调低到轻松按F并顺利弹E调(手头的真心按不动)，对我来说就是完美了。
8 M8 R0 Z1 D8 n
- M7 i9 \( X0 S* s' T" ~" b" V

" r* z# c& U! I! H

# N2 t: i: F6 l& A8 f3 p$ C
, N8 _% n" w5 Q* r+ c7 i! T
- A. L, A! y' {7 r5 p+ m

来自安卓APP客户端

Jerry@m

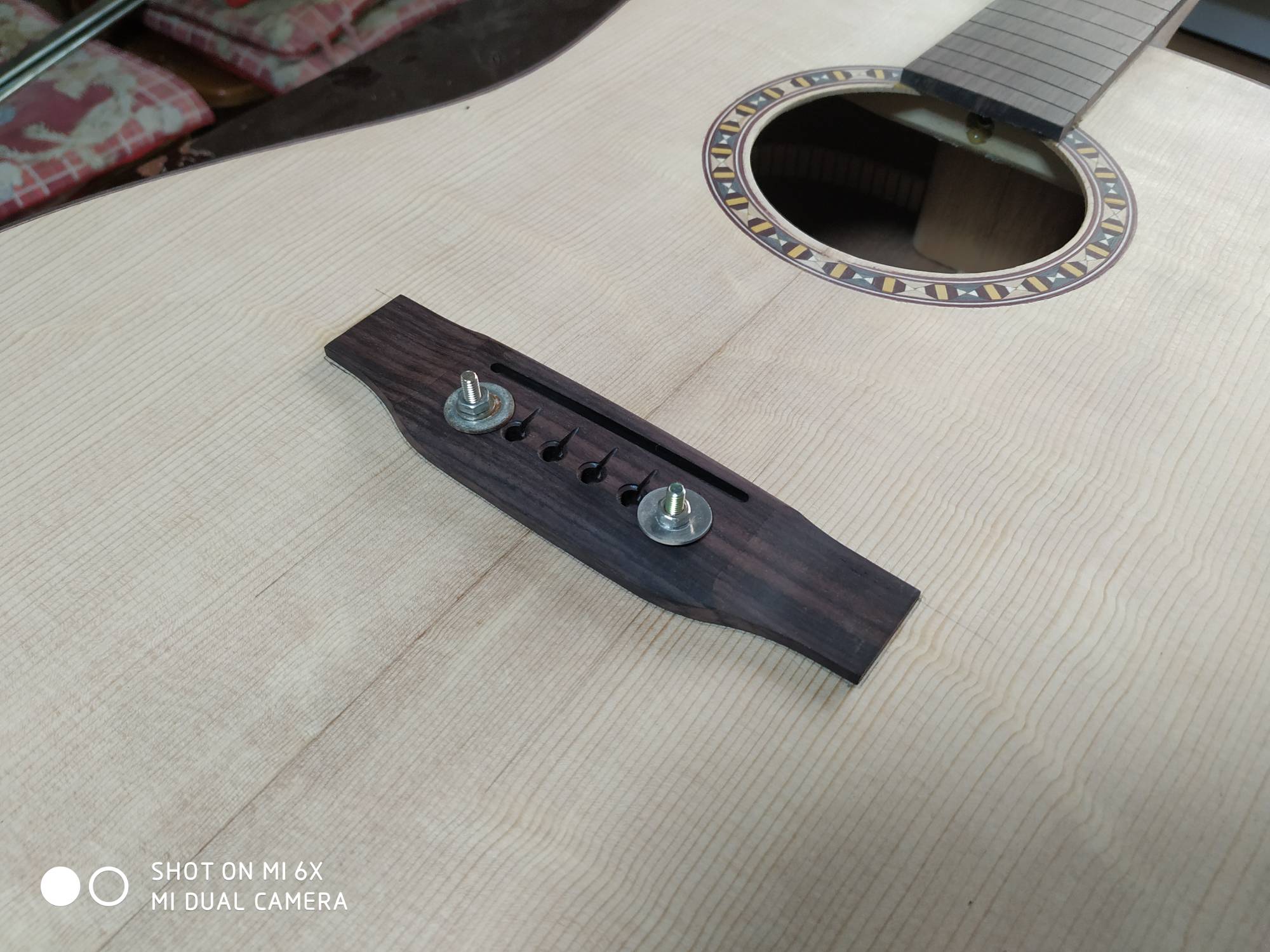

琴桥预安装:
) V1 ]7 [" ?, |3 h! w2 v+ Z5 d目的是确定位置，为上漆做遮蔽，并方便上漆后的正式安装；
# K1 t6 x  \( s, U& M琴桥:成品，印度玫瑰木，槽(下琴枕)长72，深4.5毫米，￥17；
: _7 ]8 y2 e% K1 \. t6 K) M理论弦长650毫米(指板0品到12品距离的两倍)，图纸考虑了补偿，0品到6弦下琴枕652毫米，根据此数据定琴桥位置并在面板上描出轮廓线;
" Y+ d* E- E# @手电钻用4毫米钻头把1弦和6弦弦钉孔打出来，并用4毫米螺栓固定琴桥，确认无误后拆除琴桥;
# F6 a; @0 |! U' v% {1 w用时2小时。

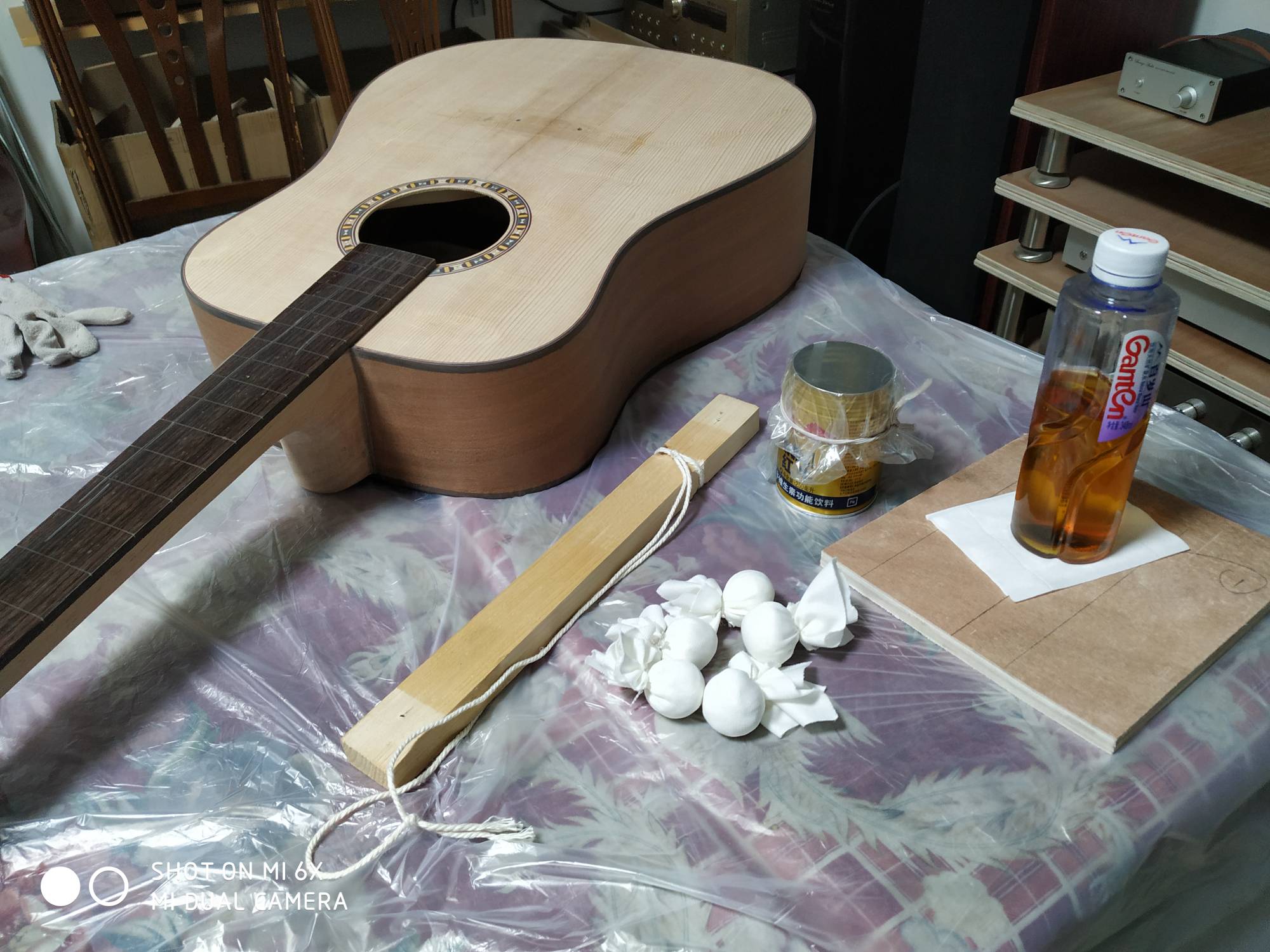

上漆准备:
* G) [5 @6 u6 J- g: G4 E; C用透明胶带盖住琴桥轮廓线内部，胶带距轮廓线留出1毫米左右间隙;
" m% q$ {9 H. [9 i1 n7 Z用橡皮清除琴桥轮廓线及其他划线;
用透明胶盖住指板正面，指板侧面不需要遮蔽；
用椅垫和一次性桌布布置擦虫胶工作台；
0 a: A9 I" t9 H# j把溶解好的虫胶酒精溶液用废丝袜过滤到另外的容器；
1 ]4 Q% ?/ Y/ J# K9 u制作擦涂虫胶用的布团，先做了5个；
用易拉罐做个放布团的密封容器(防止布团中溶液挥发，方便下次接着用)；
想好如何放置擦涂完成的琴，并用木条和绳子制备工具；
这些用了1.5小时。
$ l% r1 `2 E; i+ _1 q
7 C5 S' z' D8 ~' d第一次擦涂:
  s1 E% g8 u' i! a# k按背板，侧板，琴颈，面板的顺序；
布团蘸少量溶液，画着圈(面、侧、背板)或画直线(琴颈)擦涂，眼见湿润就算擦到，不反复，觉得似乎没擦着的也不补；
/ I4 r! x  i2 _9 P+ O指板与面板连接处、琴颈和琴桶连接处布团擦不到，另备一小块布单独处理下；
( `5 a) \# ]$ I8 ~& U整个琴擦一遍大概用7、8分钟。
+ a% p% i; H& x, I
, Y# g4 J. D$ K3 c/ Y擦涂计划:
后面基本上都按照第一次擦涂的操作进行；
, e1 ]% ]1 C- v1 C2 E5 J! J8 q擦涂每遍间隔不小于2小时；
4 N) H) q& w7 Q9 ~4 V5 J擦涂的时间、频次不拘泥，有机会就擦，没机会也不急；
此200毫升溶液擦完时上漆操作结束。

涂虫胶需要最少15天，期间没有其他操作，所以暂停此贴的每日更新。

, v* p! ]0 ~% W  ~; f' _/ Z谢谢各位看官的支持！

来自安卓APP客户端

rcspeed

楼主，你面板和背板都是平面，为什么需要做弧度板？
$ g5 F! e2 F( G, P0 }
平面面板很快就会塌陷的

rcspeed

品丝没有上就做漆了？

Jerry@m

rcspeed 发表于 2020-08-10 23:48
品丝没有上就做漆了？

这个面板和背板都是按正常弧度做的，不是平的(有过用平面的打算，后来放弃了)。
1 O* ^* T5 R  h$ B6 j/ J- P按我做的功课，品丝一般情况下上完漆做，我的理解是，这样可以用琴桥作参考，使品丝对齐在正确的面(与指板指向琴桥的面平行)。

来自安卓APP客户端

Jerry@m

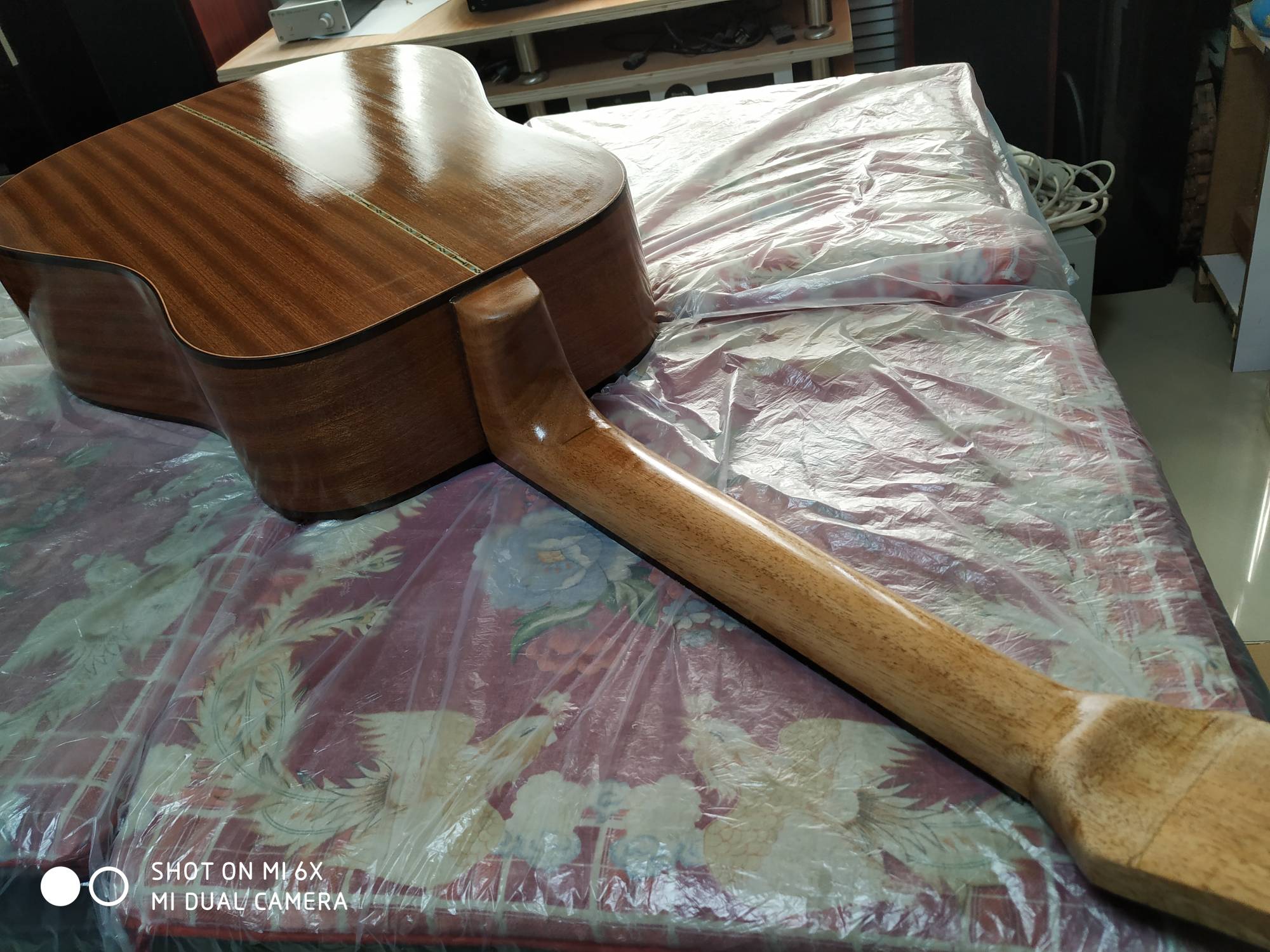

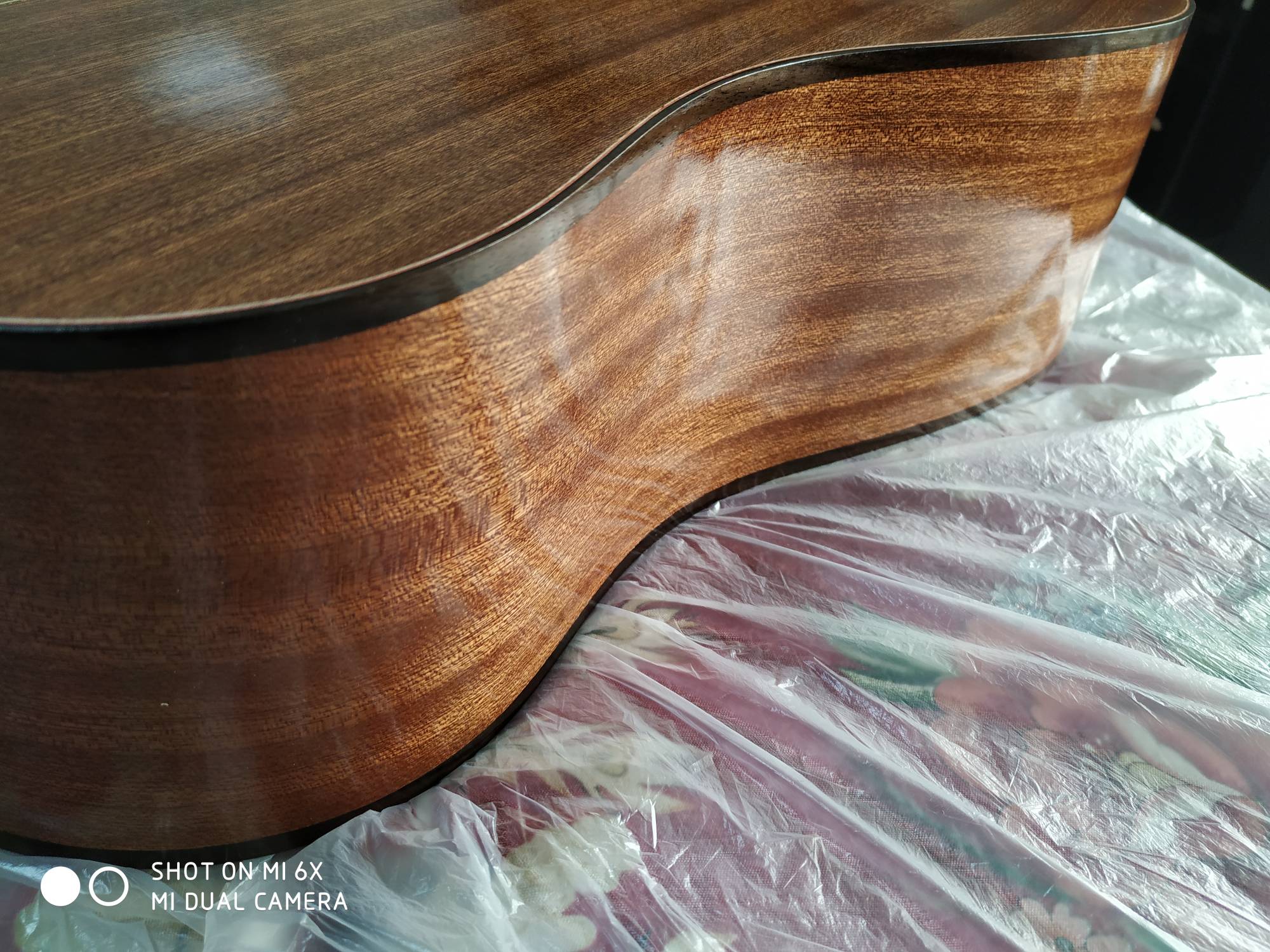

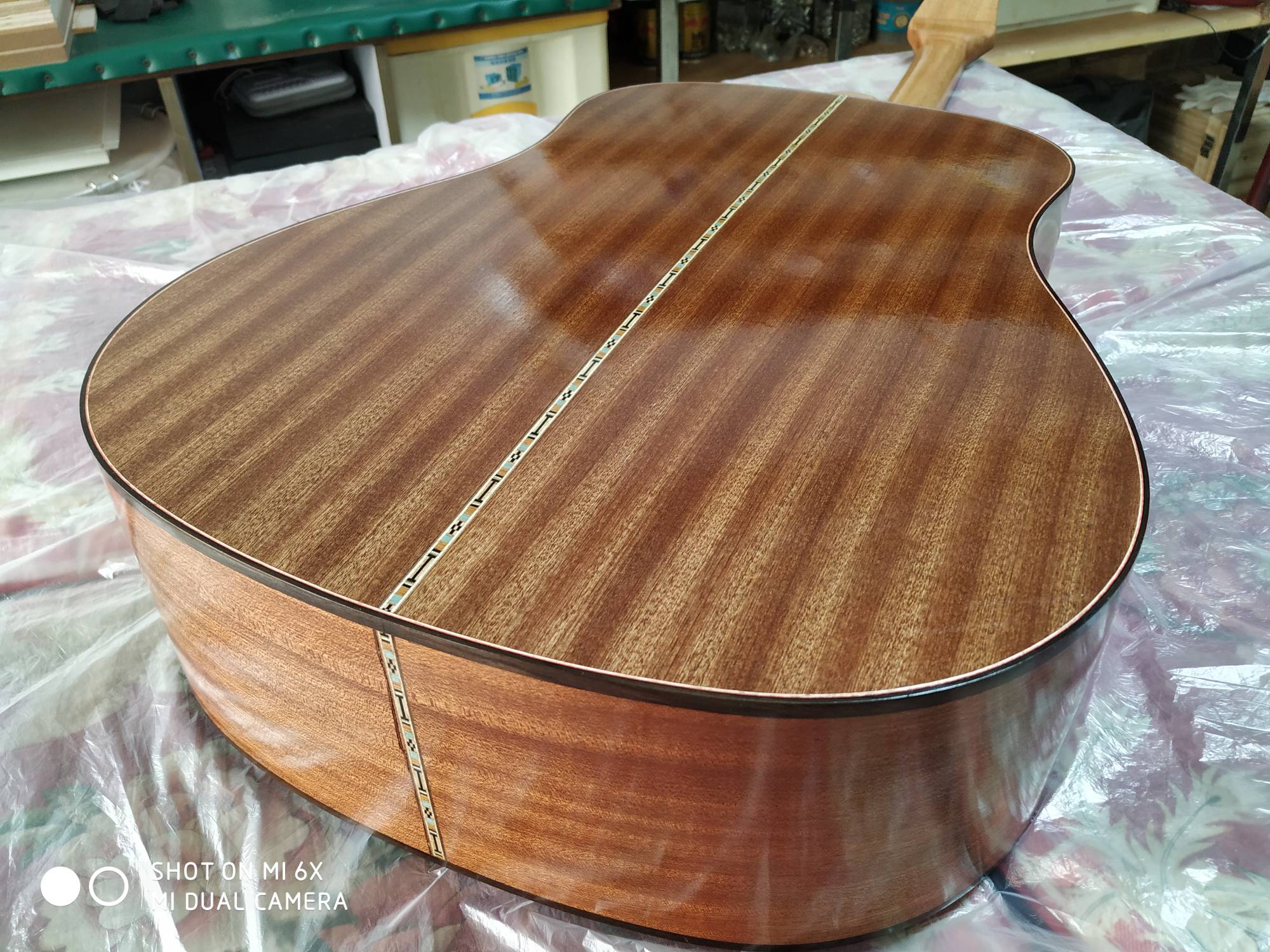

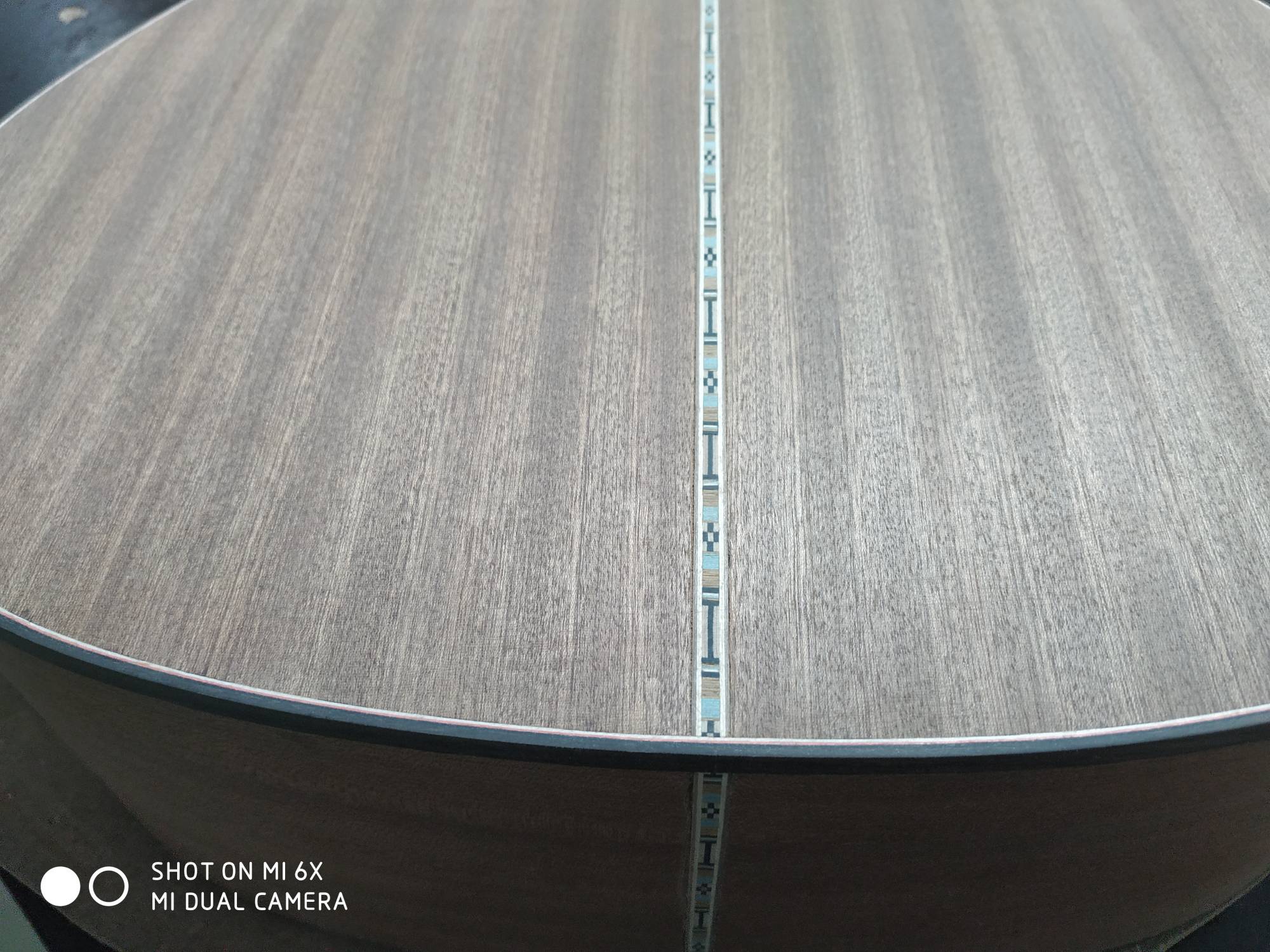

虫胶漆擦涂提前完成:
& h+ i4 o6 C1 ~/ x) r原溶液消耗近一半时(25遍)，加了50毫升酒精；
% h9 p) G2 s9 d$ \" ^7 a/ u2 {30遍后改为顺木纹擦涂，并放弃每遍间的2小时，仅等待5分钟，同时放弃记录遍数；
" u0 M, F7 v, L) Y用画大圈办法处理面板、背板边缘；

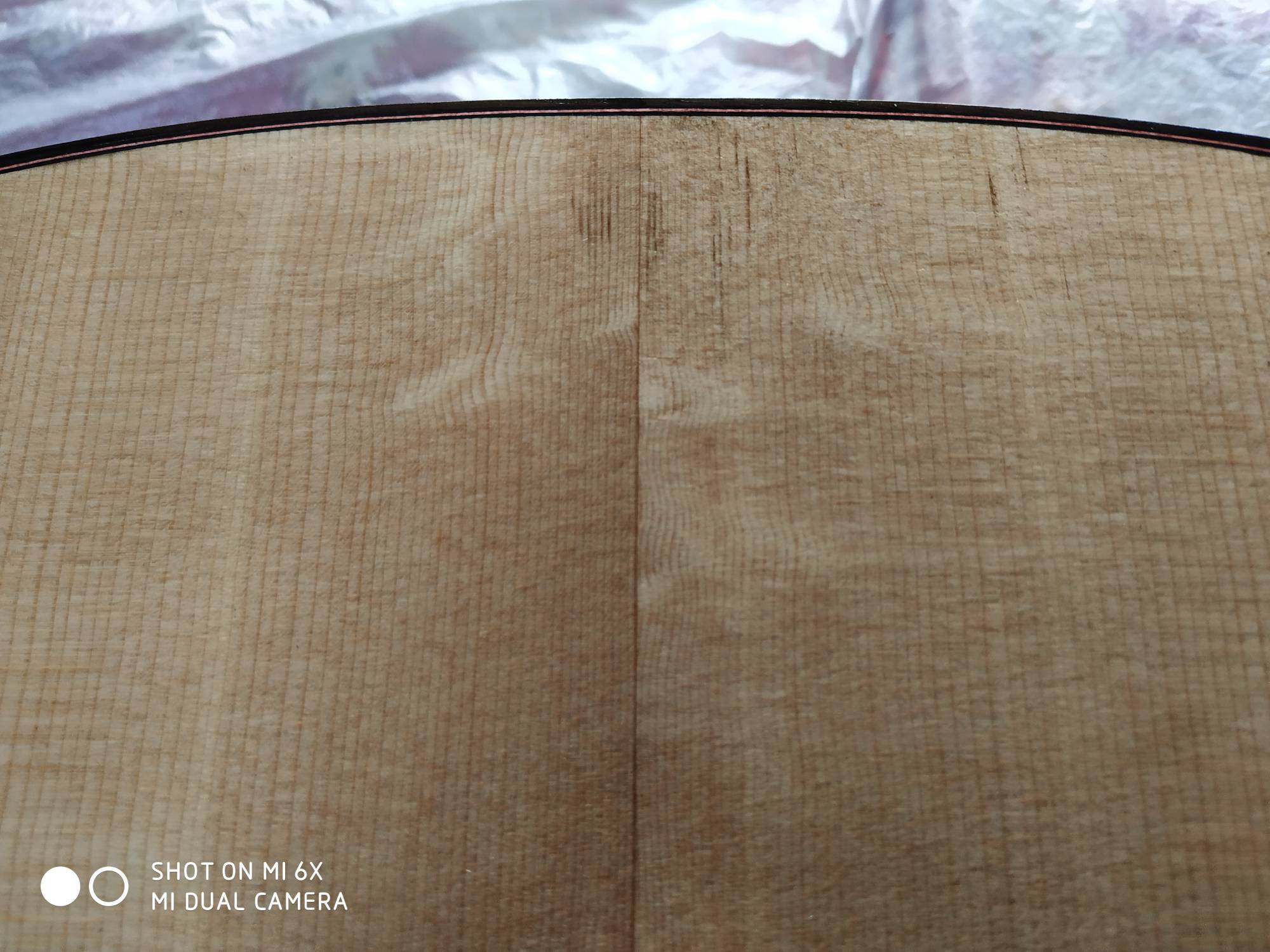

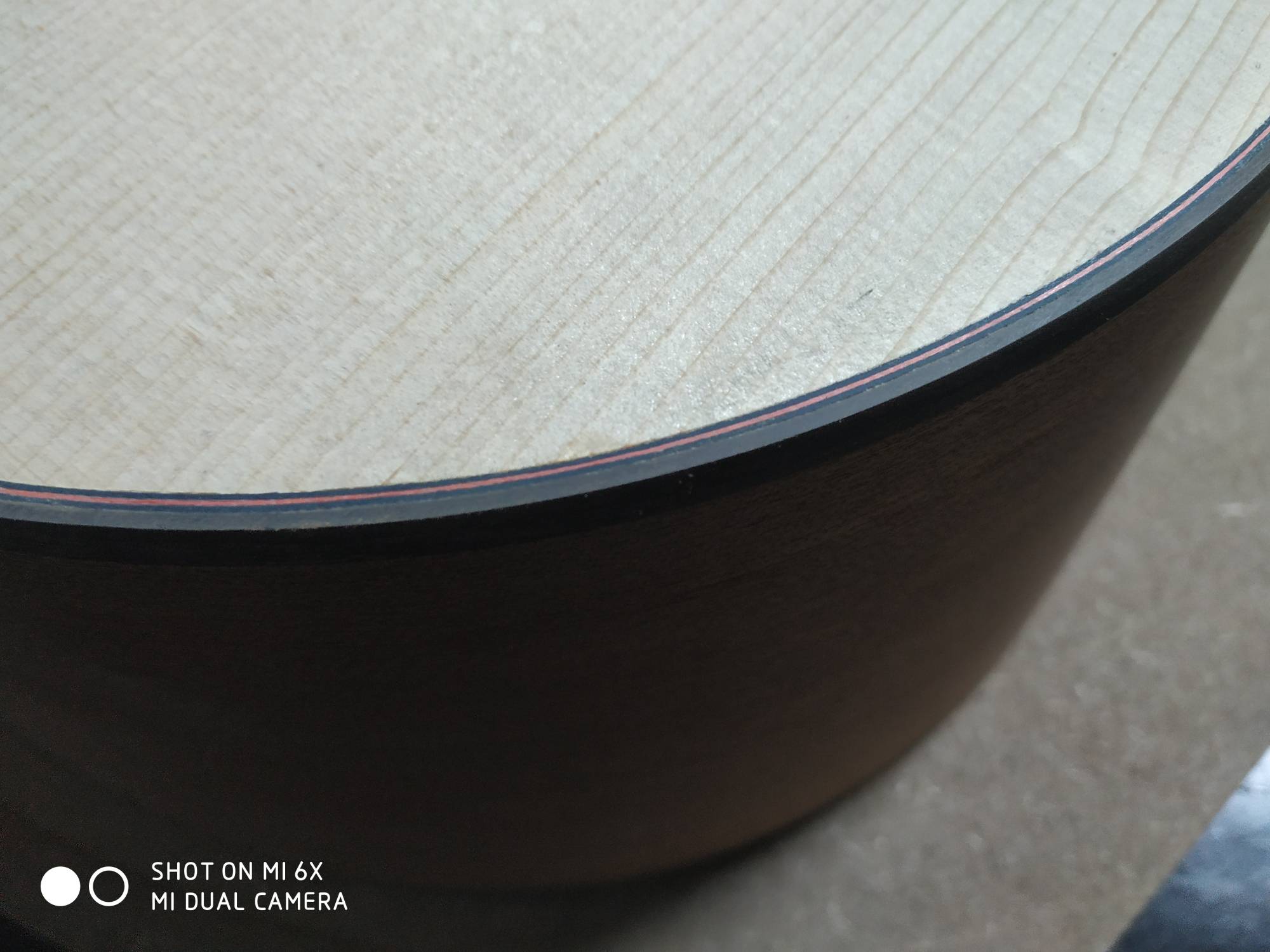

( K$ C+ p7 B- T& e8 x- s最终效果比较满意，超过预期，尤其背侧板，但从细节看距离完美太远太远:活干的糙 - 打磨不够，擦涂不细心，防尘不当……
) F4 W9 d$ {- V+ P
2 s3 \$ b$ r  [$ N( I





  E  \4 E2 Z) Z) M% v

来自安卓APP客户端

Jerry@m

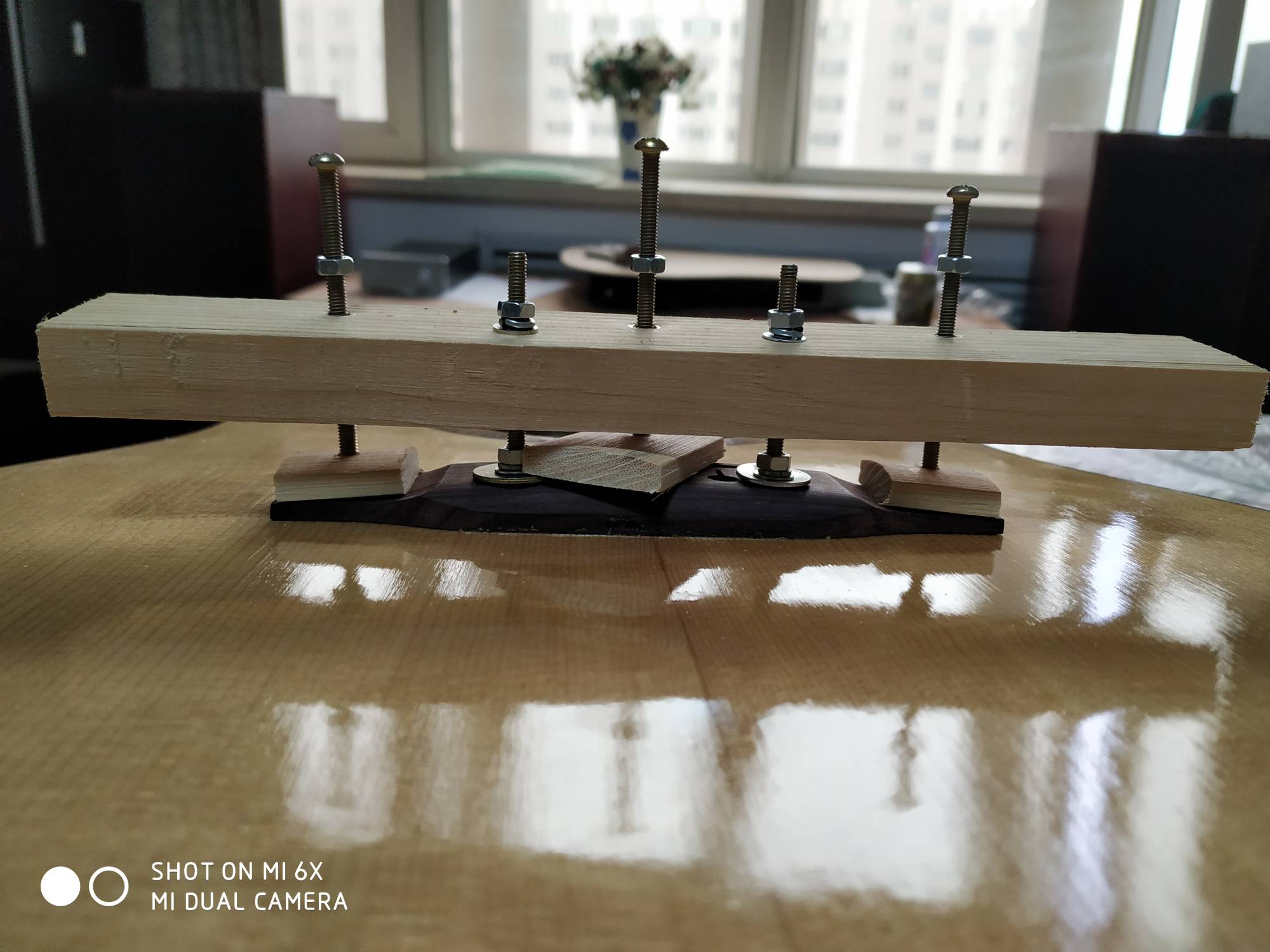

安装琴桥:
把面板琴桥位置遮蔽虫胶的透明胶除掉(出乎意料的是，一点儿木丝都没粘下来)；

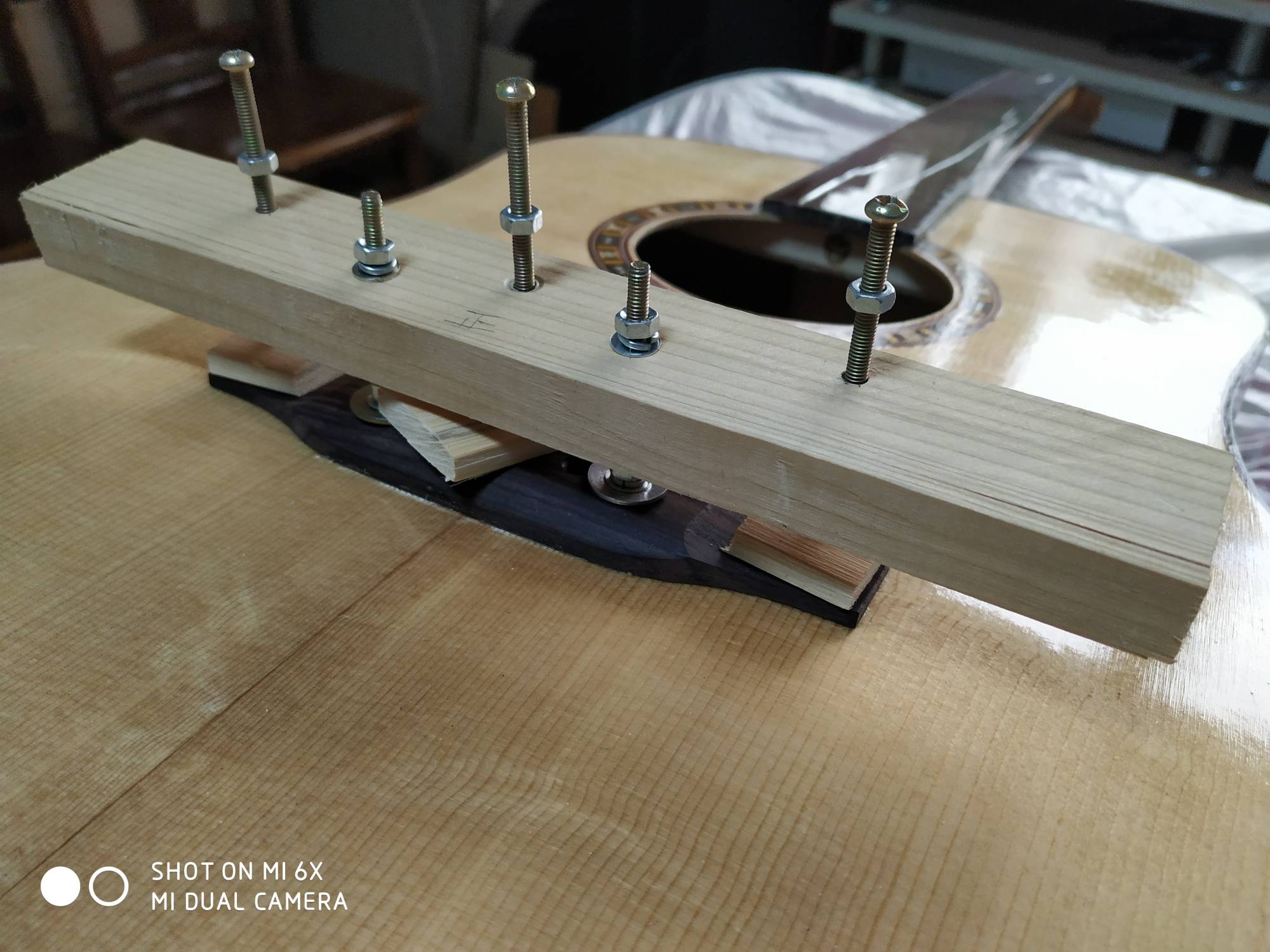

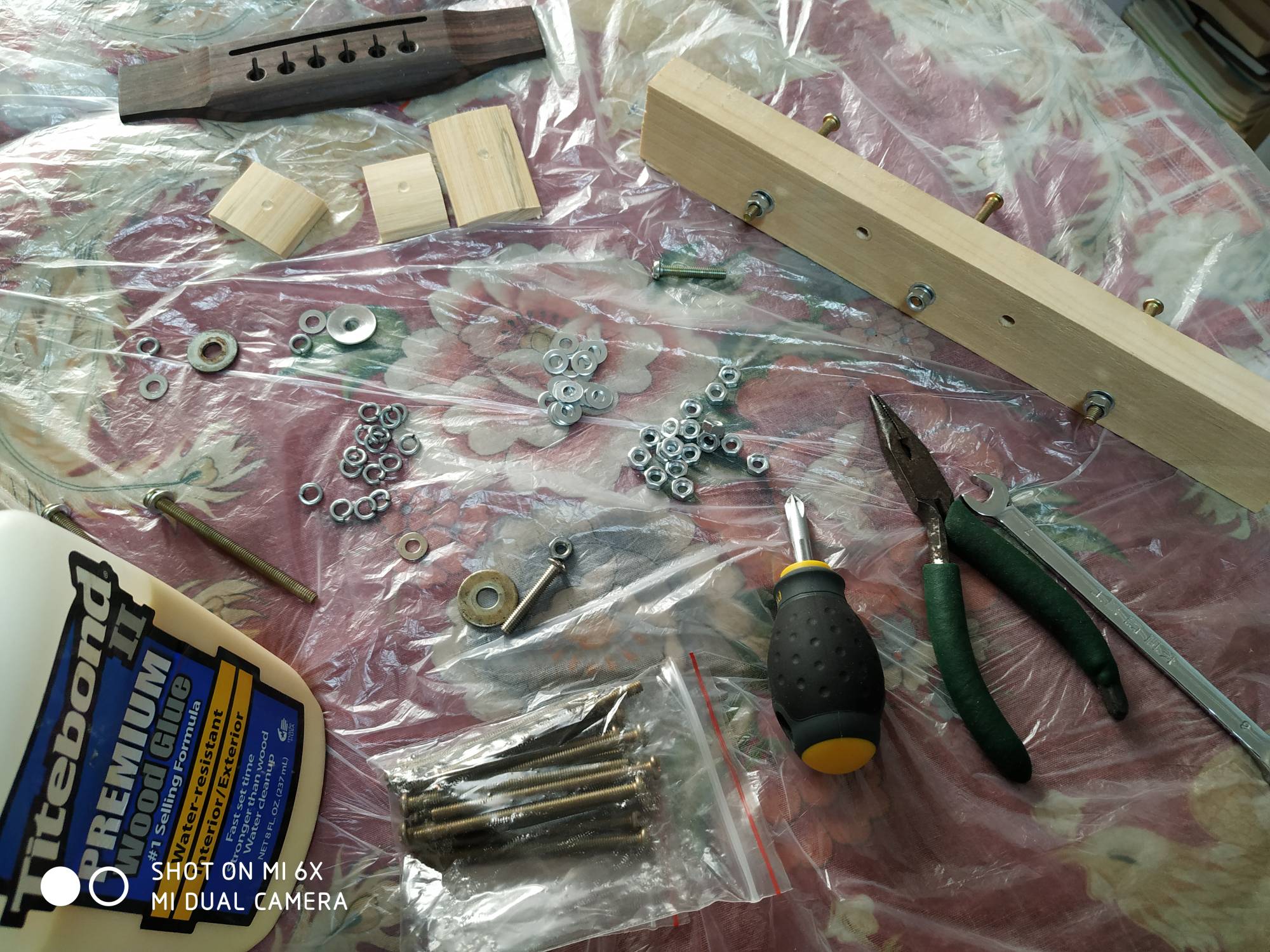

( q5 i4 ^( b; O' g- k用木方和M4螺杆做个施压工具(台钻+4.5钻头)，配合1、6弦钉孔的螺杆(见琴桥预安装部分)，组成整个粘接过程的施压结构(螺杆对琴桥的接触点用竹片垫上，以防伤到琴桥)；
0 N3 L& O) c4 m& W. f; v涂太棒胶，放置琴桥并用两螺栓紧固，安装施压木方，调节螺杆上的螺母增大压力；
共耗时3小时。

3 }( \' \4 @1 J- R: V

来自安卓APP客户端

Jerry@m

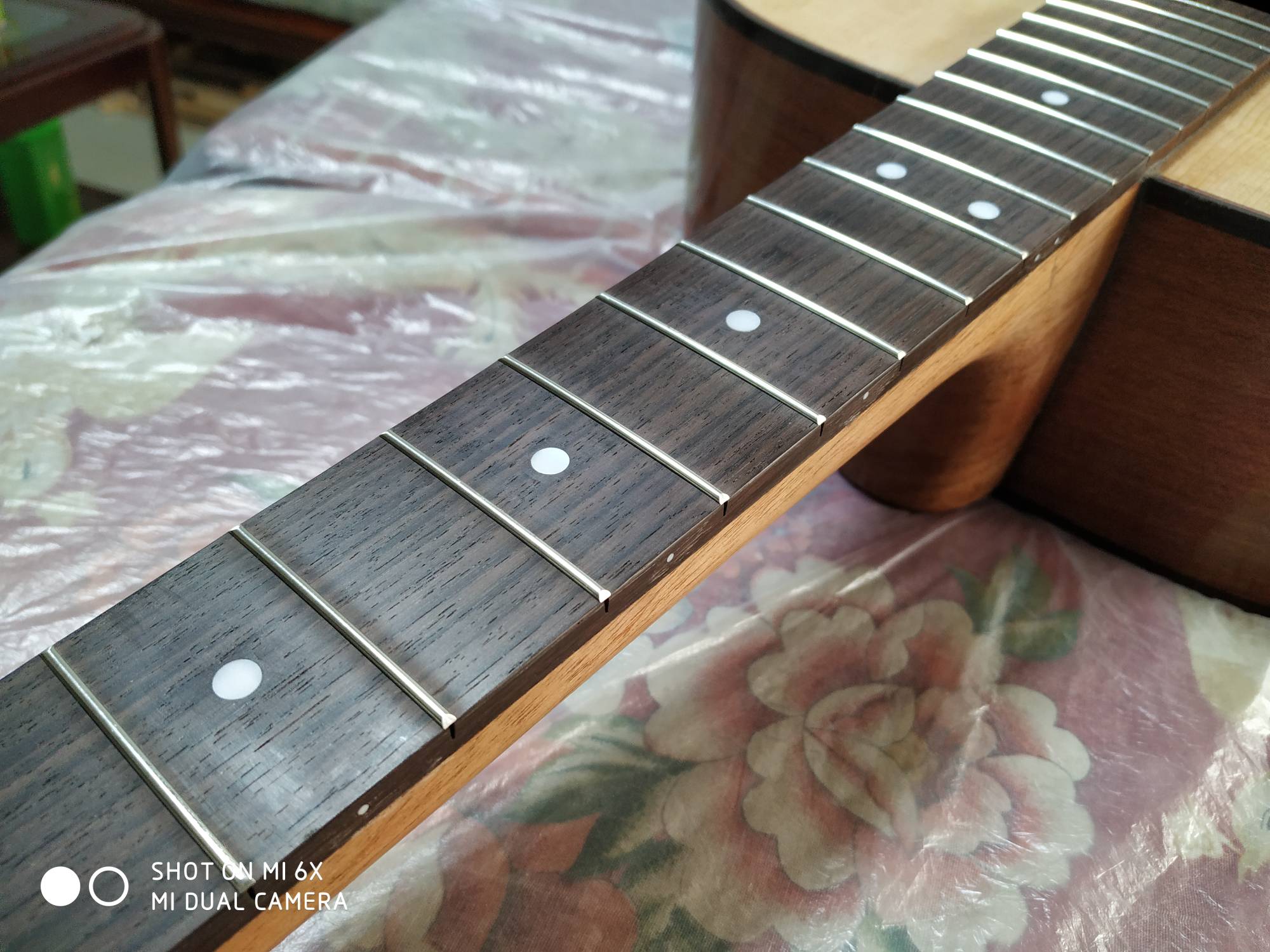

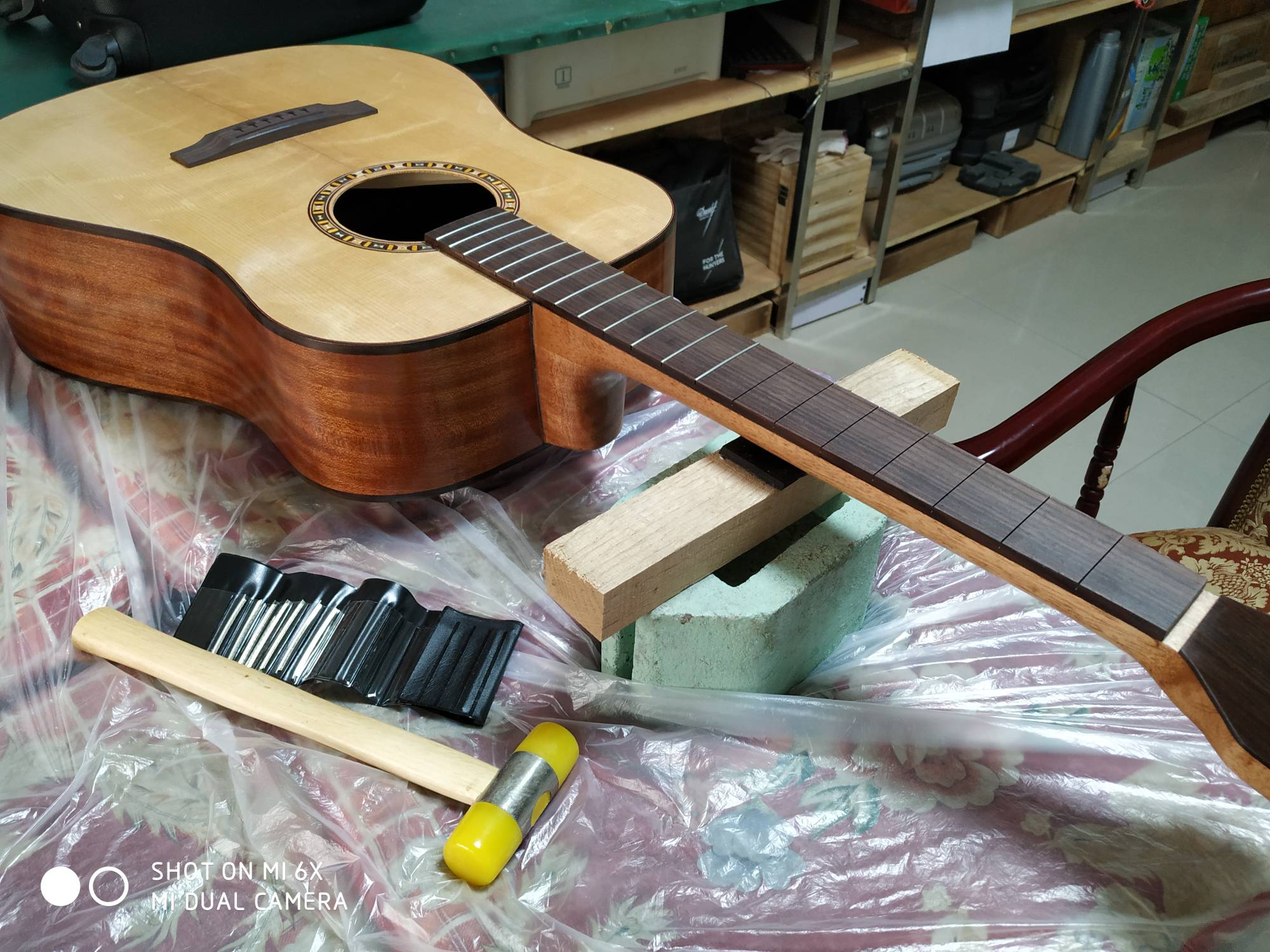

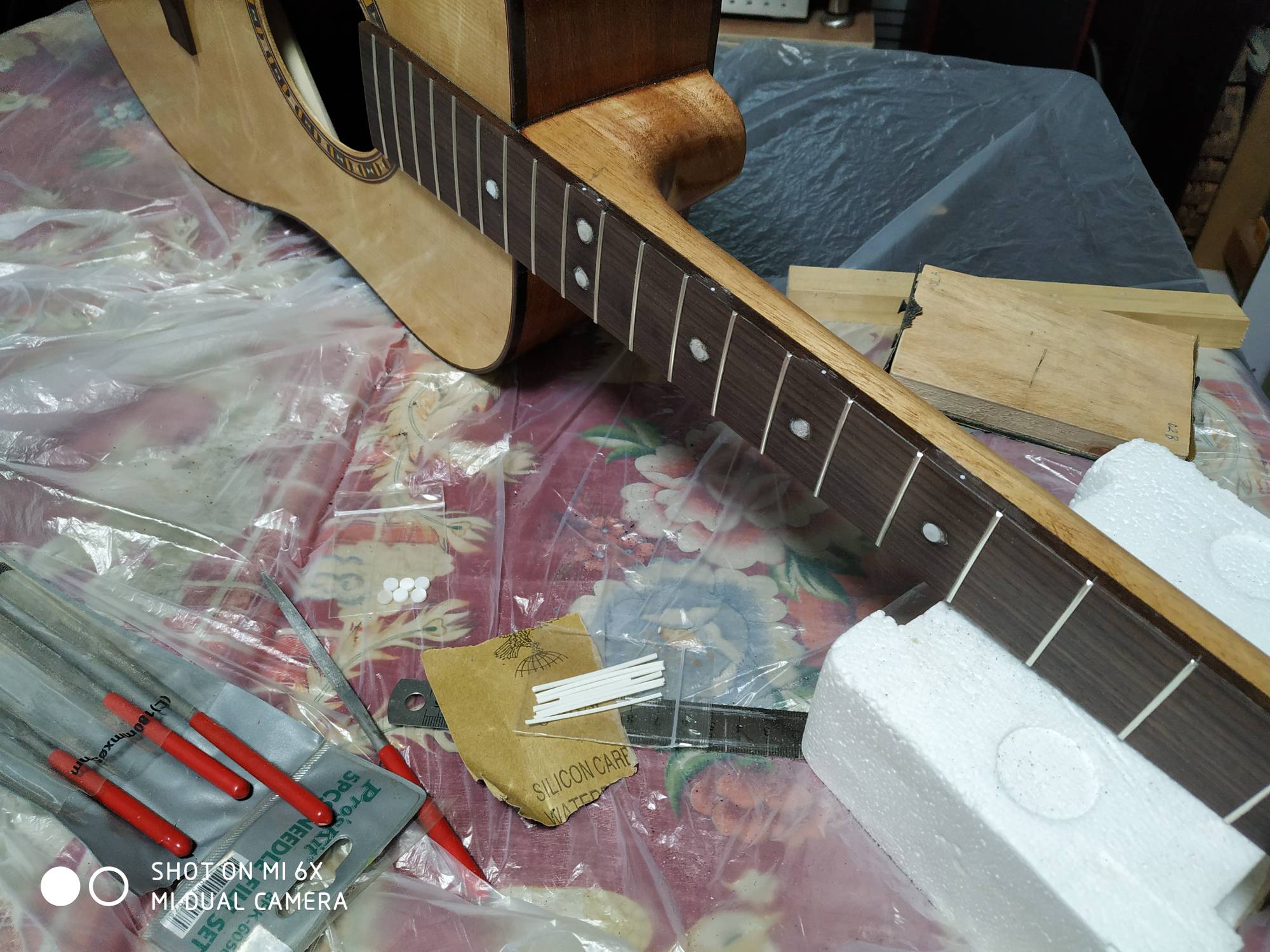

安装品丝、音点:
6 P. U6 h3 q5 h8 g9 U清除指板上的遮蔽透明胶带，用橡皮清除残胶，然后用600号砂纸稍稍打磨；
% j; R- F! m# r. O用薄钢尺逐个清理品丝槽；
  ?/ h) a& u$ _( c% J. m* `3 f用塑料安装锤把品丝从20品开始逐个敲进品丝槽；
" e+ I' w/ _! O& z/ W3 U; r3 t& P侧面音点:手电钻打孔，插入音点柱，用裁纸刀截断，并使音点略凸出于指板，点502胶；
! V/ V( p3 ~) a% ?7 L正面音点:台钻打浅孔(使音点嵌入后高出指板面)，嵌入音点，锤子敲打，然后点502胶加固；
. h9 X) U# n' `1 a* @* I- {/ x胶水干后用什锦锉和600号砂纸打磨音点，使之与周围指板面平齐，并去除残胶；(正面未完成)
用什锦锉、100号砂纸打磨品丝两端，使之与指板侧面平齐，并磨出45度倒角；(仍然刮手，需要进一步处理)
9 C7 b9 I) Y) H3 G, G7 {品丝为成品，2.0宽白铜，￥20/套；侧面音点用1.5毫米直径ABS塑料柱，￥1/套； 正面音点用直径6毫米白贝片，￥8/套；

来自安卓APP客户端

Jerry@m

Jerry@m 发表于 2020-08-23 23:37
3 e* {4 R- a9 i安装品丝、音点:
& {. S0 \, i. `/ W; X6 N4 s# I% o" ]清除指板上的遮蔽透明胶带，用橡皮清除残胶，然后用600号砂纸稍稍打磨；
1 ]2 b" j' q6 b' C用薄钢尺逐个清理品丝槽；
用塑料安装锤把品丝从20品开始逐个敲进品丝槽；
侧面音点:手电钻打孔，插入音点柱，用裁纸刀截断，并使音点略凸出于指板，点502胶；
8 Z6 w: s3 `/ X3 Z% Z正面音点:台钻打浅孔(使音点嵌入后高出指板面)，嵌入音点，锤子敲打，然后点502胶加固；
胶水干后用什锦锉和600号砂纸打磨音点，使之与周围指板面平齐，并去除残胶；(正面未完成)
- R. p% w/ A! C* D. ?7 Y用什锦锉、100号砂纸打磨品丝两端，使之与指板侧面平齐，并磨出45度倒角；(仍然刮手，需要进一步处理)
* h  Z$ t+ y$ u3 P( l; V- {品丝为成品，2.0宽白铜，￥20/套；侧面音点用1.5毫米直径ABS塑料柱，￥1/套； 正面音点用直径6毫米白贝片，￥8/套；

上面操作用了5小时。

来自安卓APP客户端

Jerry@m

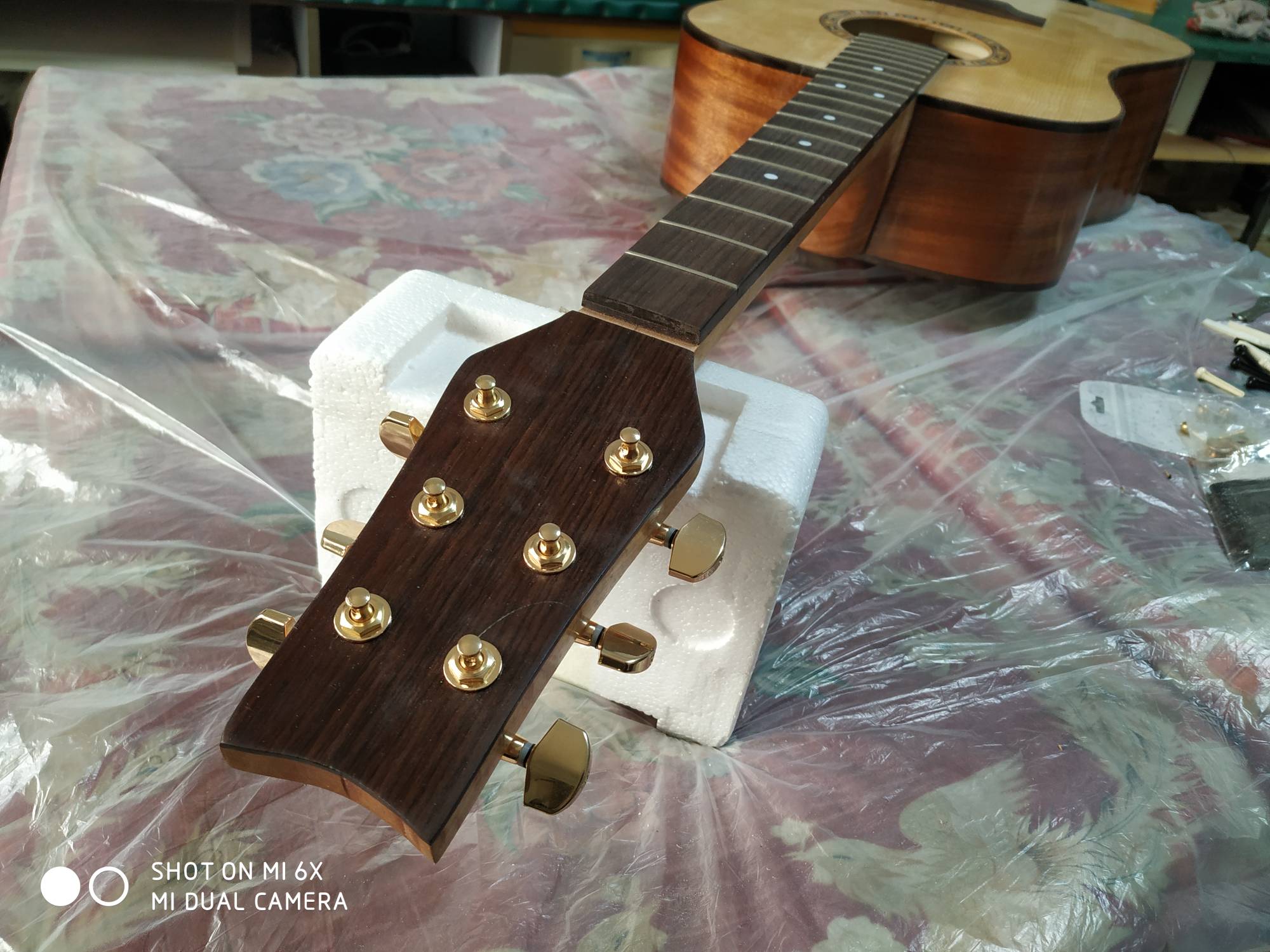

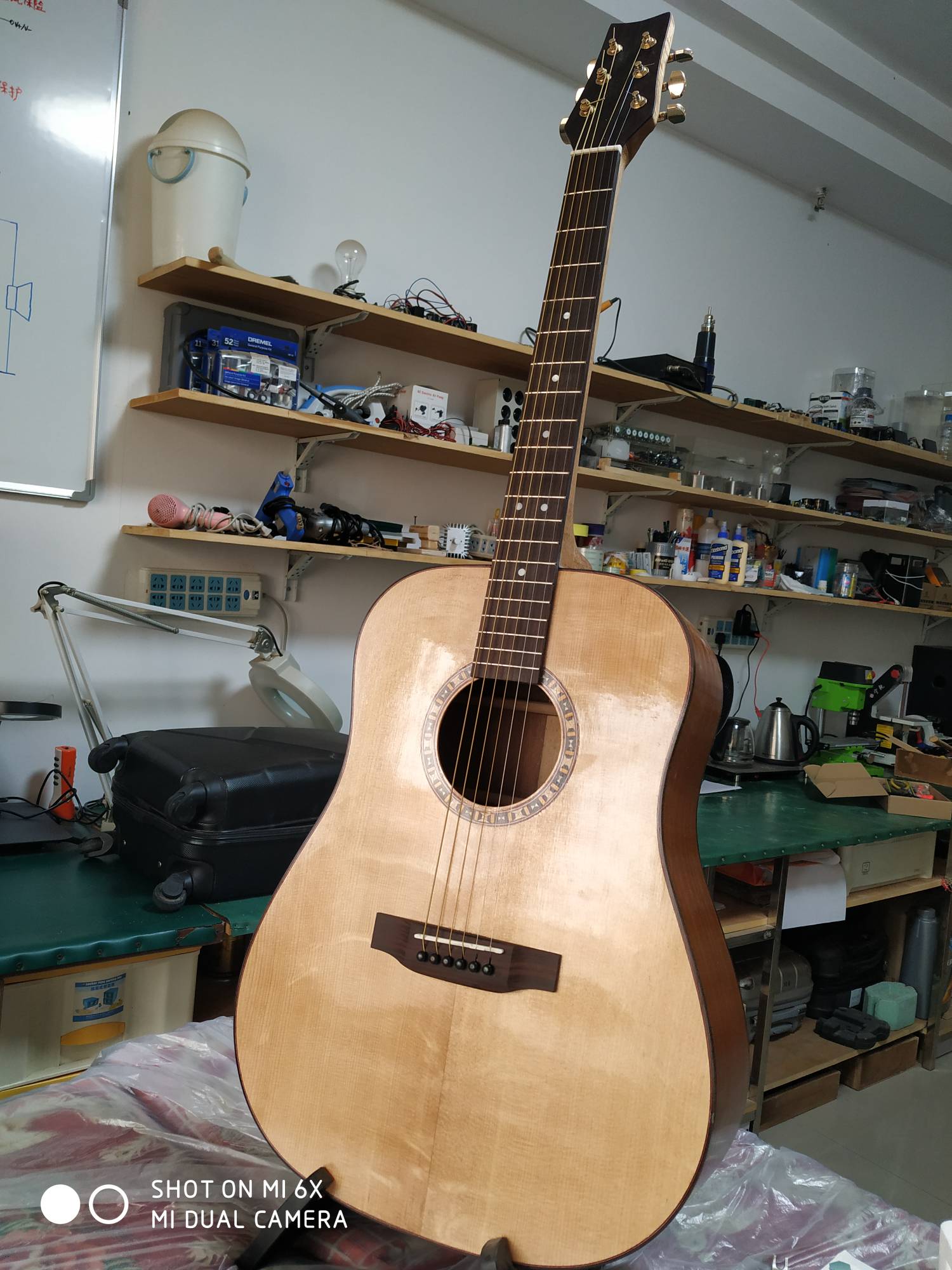

安装卷弦器、尾钉，上弦:
首先再用1.5小时完成音点打磨和品丝打磨；

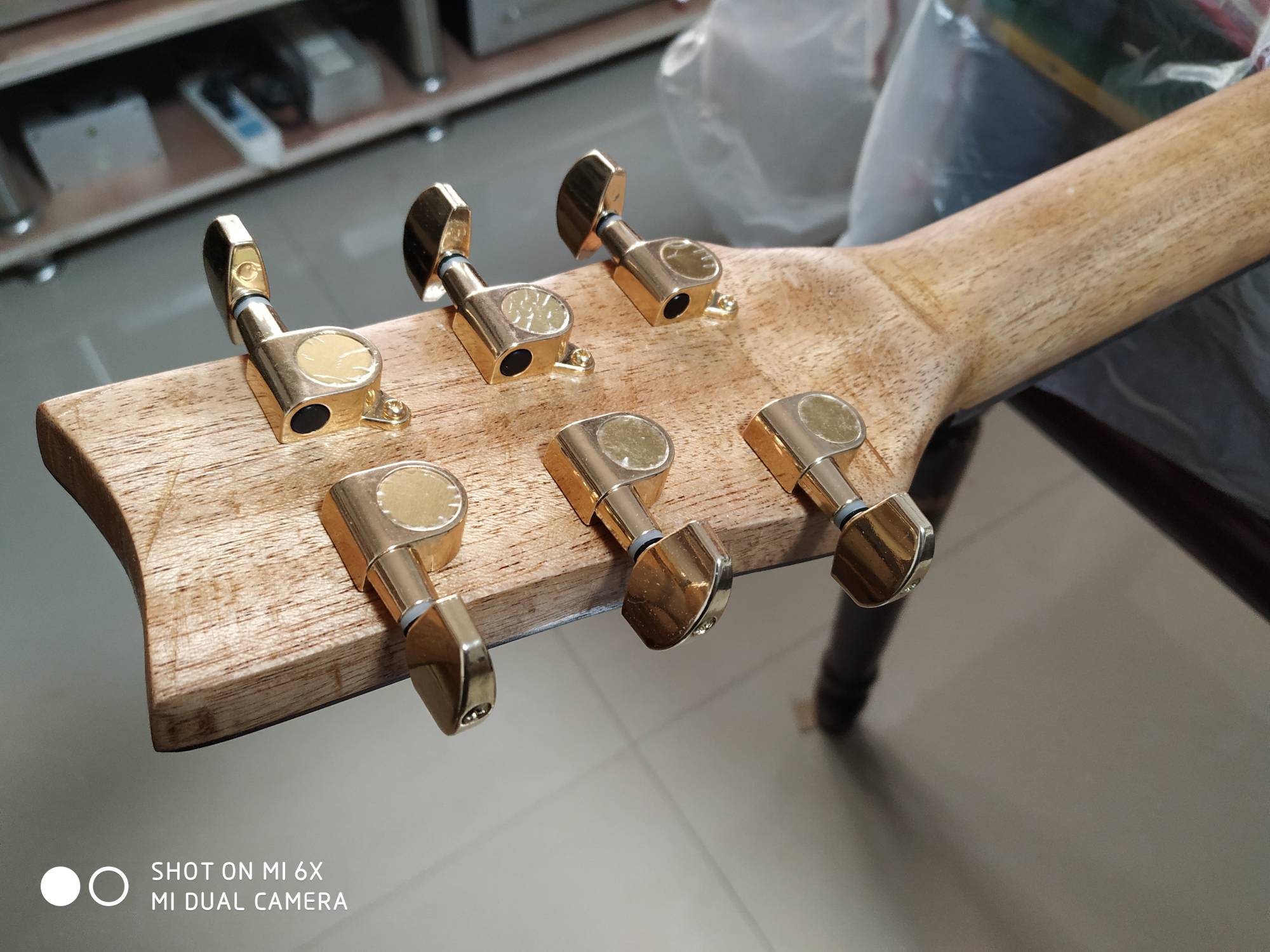

3 Q' `6 H! I& b) y% |4 y. y卷弦器，￥45/套:参考图纸并结合琴头实际形状定安装位置并划线，台钻打孔，先用4.5再10毫米钻头；什锦锉整理安装孔，预安装确定紧固螺钉位置，用手电钻钻1.5毫米孔用于螺钉，然后逐个安装；
; j9 r6 E: }! C1 z5 c% `$ z尾钉，￥4/个:手电钻钻2毫米孔后安装；
上弦:琴桥用手电钻+4.8毫米钻头把压弦钉孔打通，清理上下琴枕槽并放入琴枕(没用胶)，上弦，分几次调音至正常音高；压弦钉￥35/套，琴枕为牛骨成品，￥17/套；
以上操作共耗时6小时。

到此，吉他制作完成。

大致试了试，声音没问题；目测指板-琴桥-品丝-弦距没大问题；
% B! X2 A& H# R! X! S6 [+ n, Q7 H琴柄有些厚了，感觉过于粗壮，倒也不是硬伤；
后面还需要打磨琴枕调弦距，粘护板，然后用我永远的小白弹奏水平开始磨合/折磨新琴……

～ 完 ～
