第二把民谣吉他开工

Jerry@m

前支撑木弧度打磨:
+ ?8 r( y1 N6 a# L  j9 R对加木片修补的前支撑木重新用和弧度尺+100号砂纸打磨，又用去1.5小时；

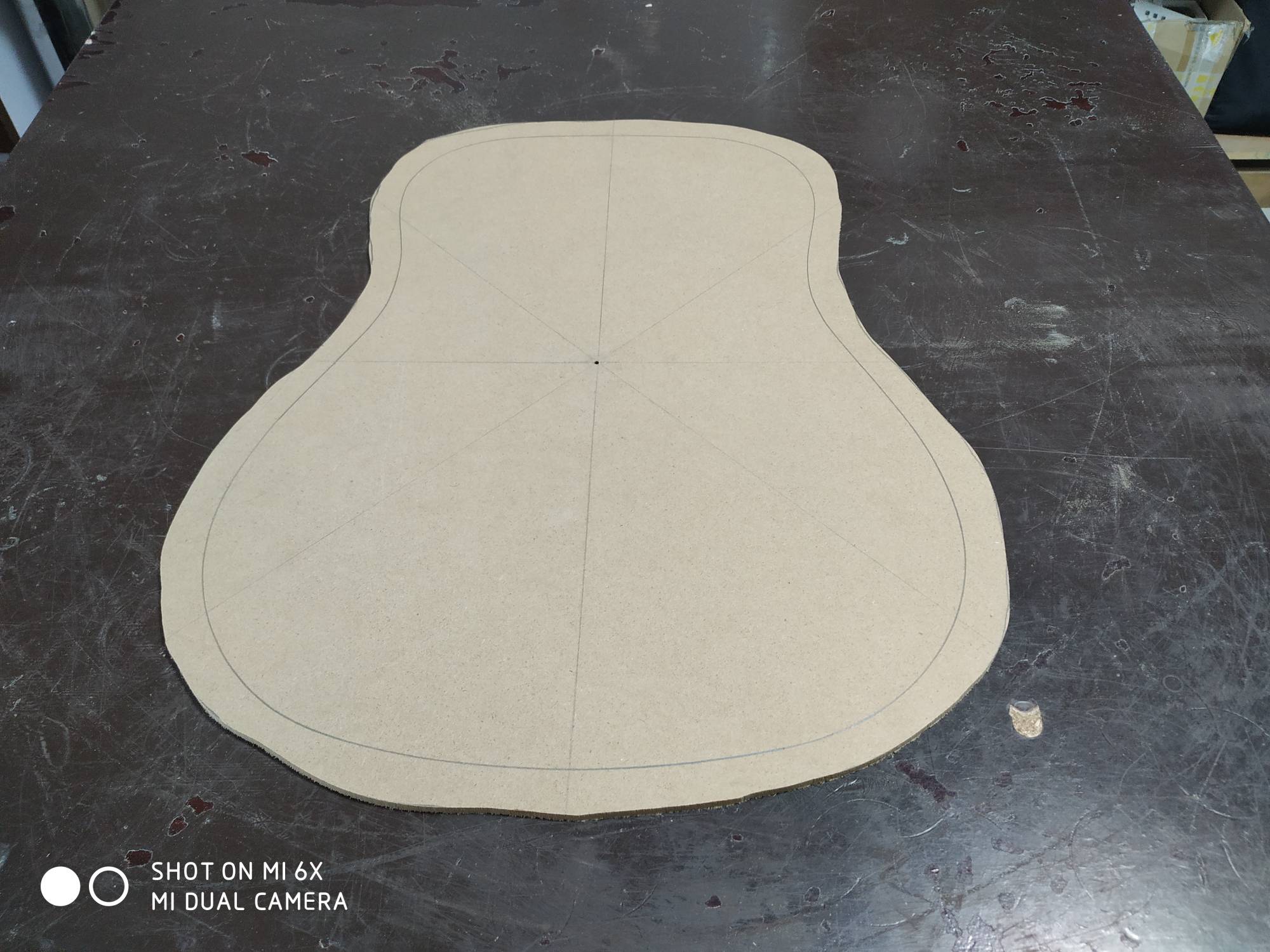

6 Z2 H% m& G. W# k侧板里面是用纸壳做的轮廓，过中点画一些直线，方便打磨时大致确定弧度尺的方向和位置。
" @4 T4 _  Z# k  h* @8 X6 f

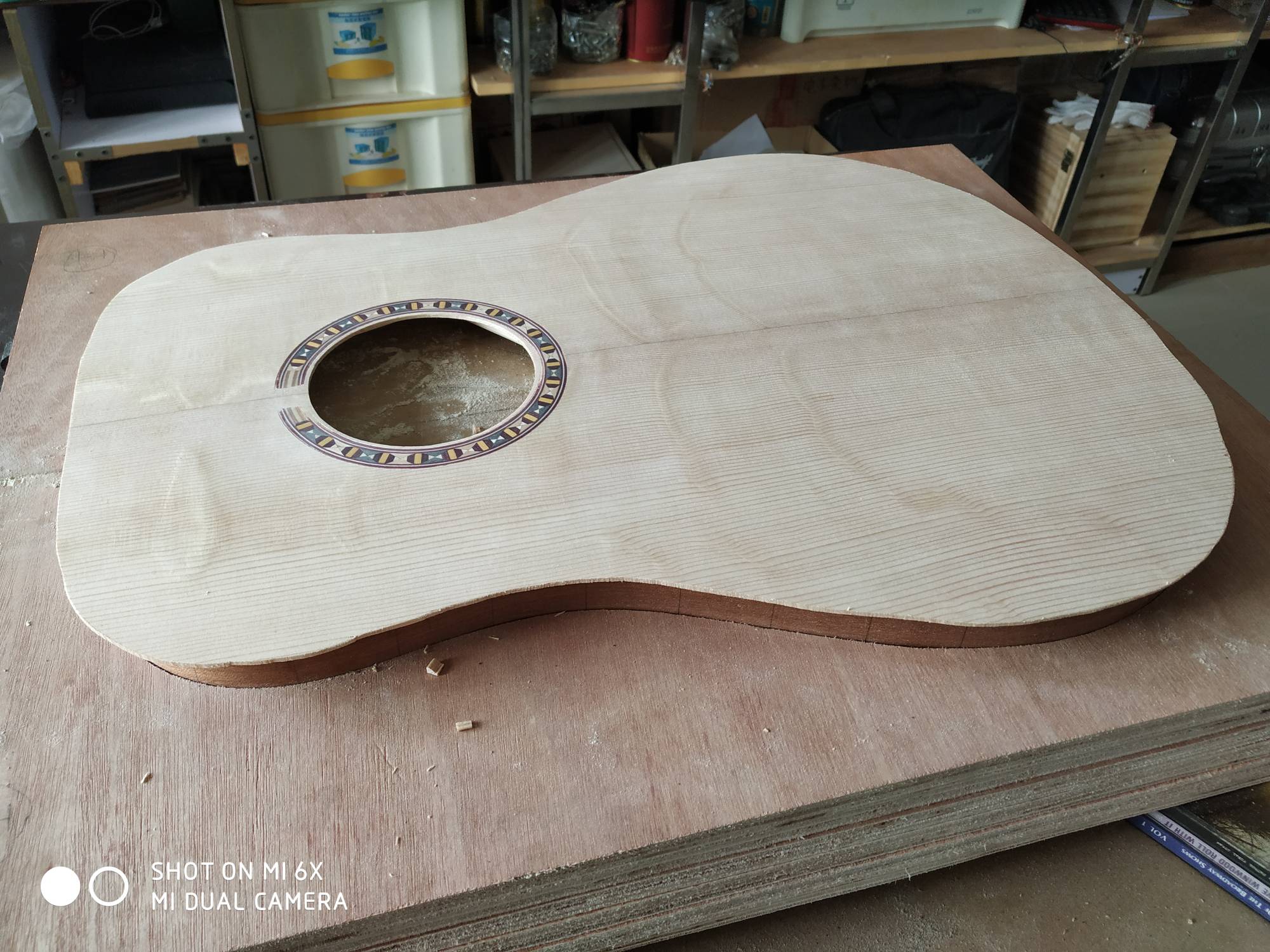

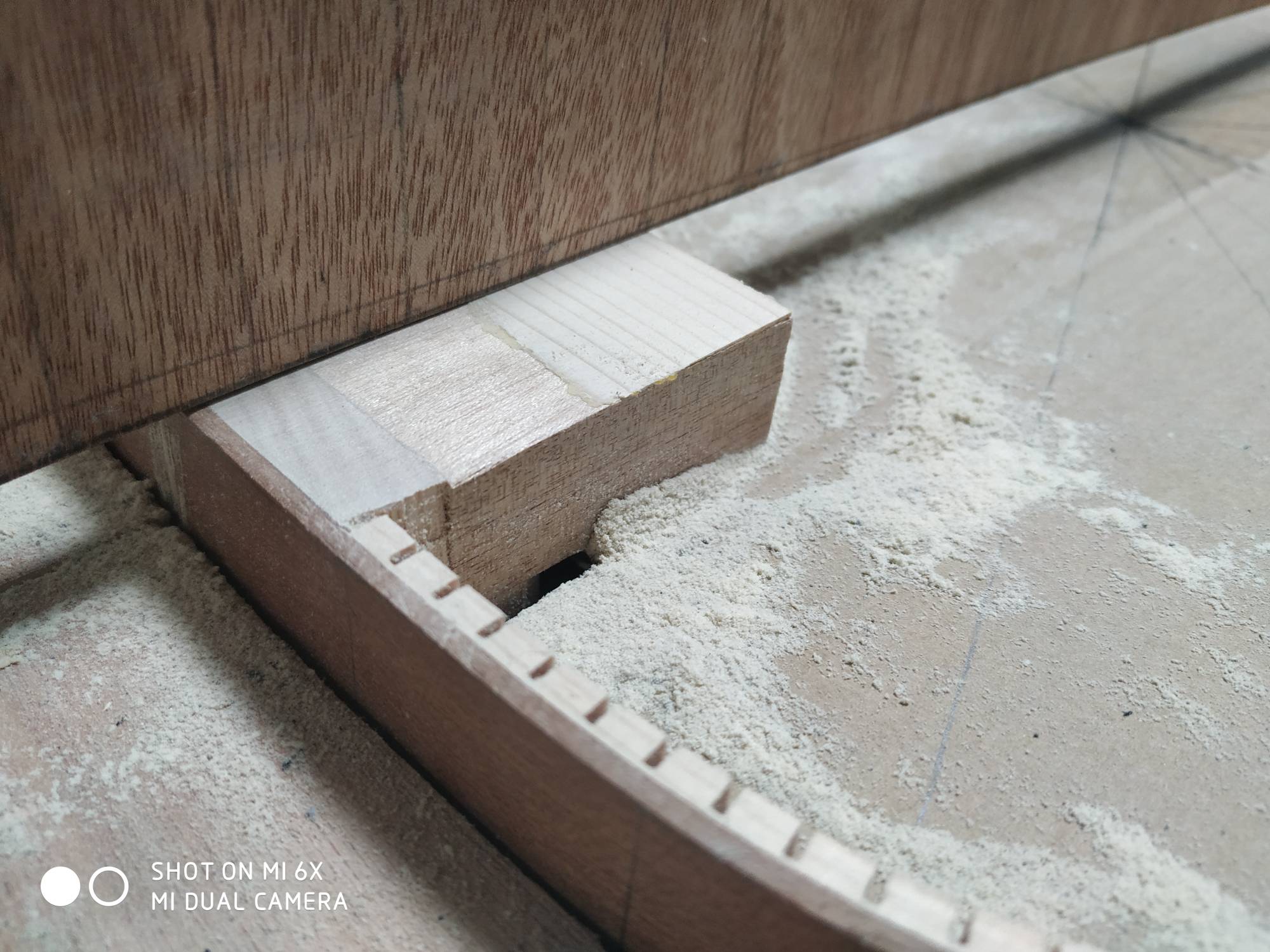

( u( C1 G$ Q, q" A% i" A& E/ c' a3 N! y内加强条音梁位置开槽处理:
. e1 |$ ]0 Y5 R/ V, e; \4 D4 N把面板按轮廓线摆正在侧板上，对需要处理的位置做出标记，然后用刻刀对内加强条切削，使对应的音梁末端能顺利嵌入；
只能尽量小心切，但没法做到“严丝合缝”；
最终试验几次能顺利把面板合到侧板上，且轮廓线吻合(上下端中线务必严格对正，其他部分不必过分拘泥)，完成；
此项用时2小时。
- c$ ~& I  U! R  ^: Z" U
3 k% U. O4 r8 p1 s5 {# r

. p" g! p) ]4 e6 ^& ~

Jerry@m

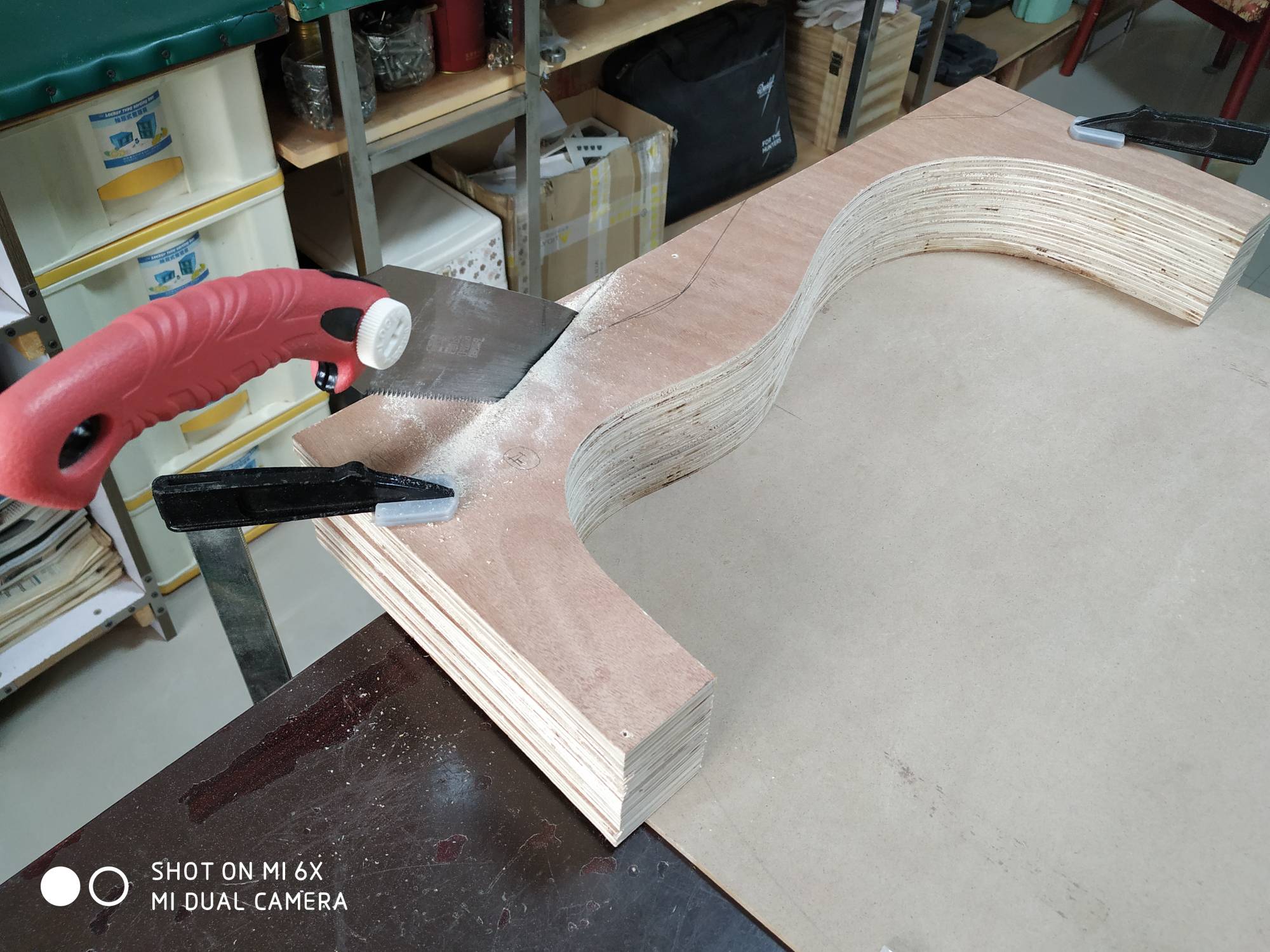

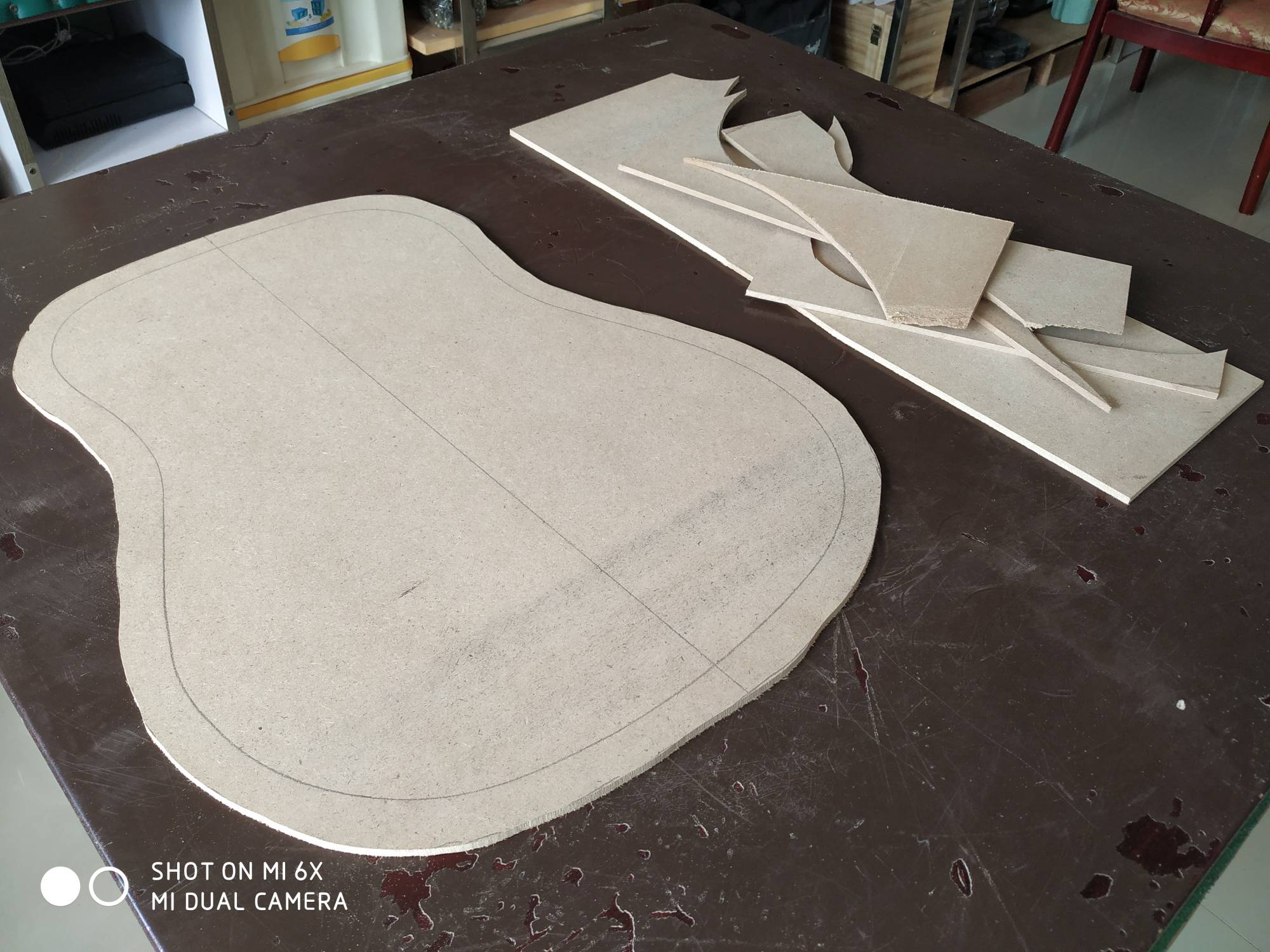

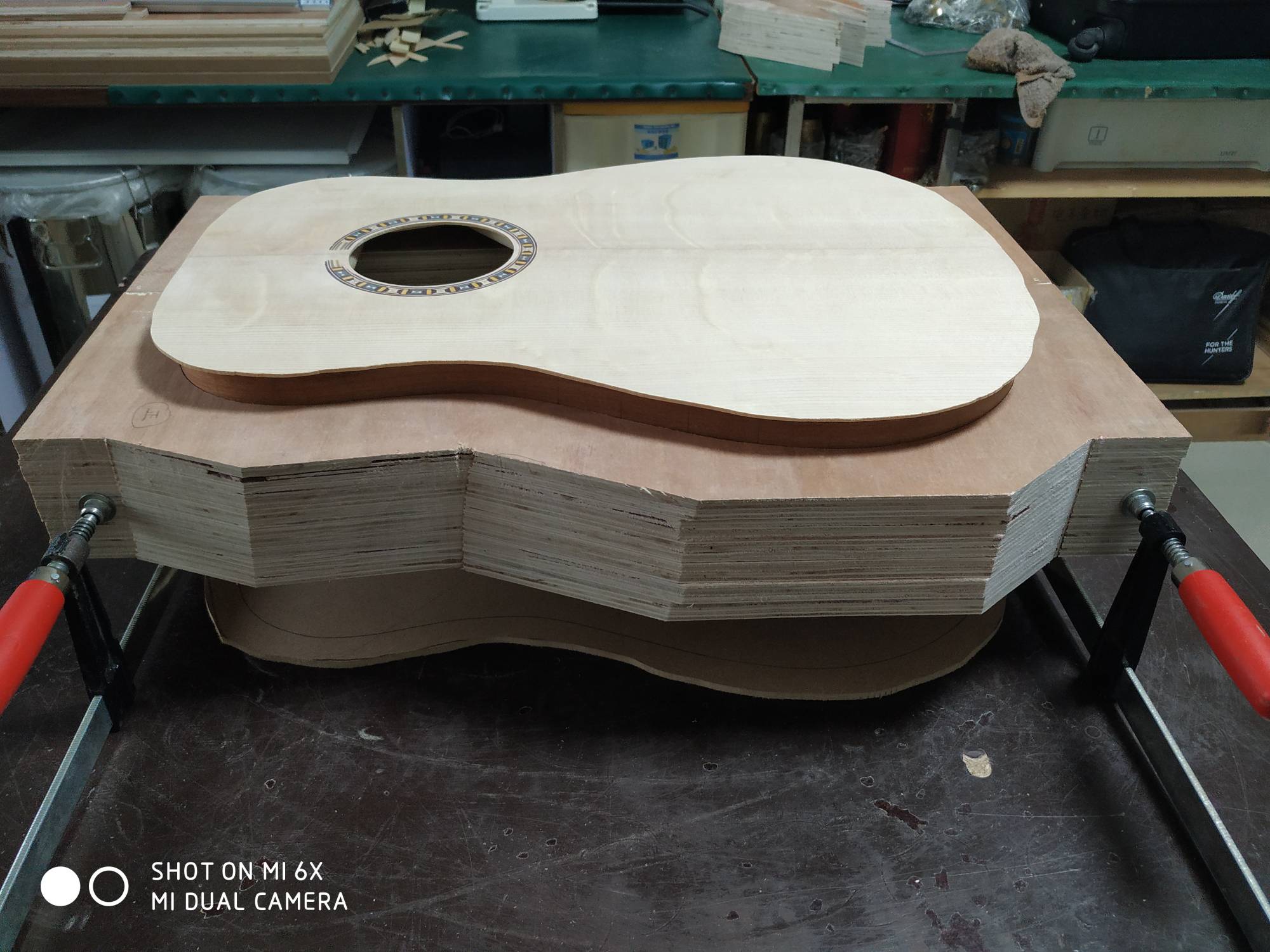

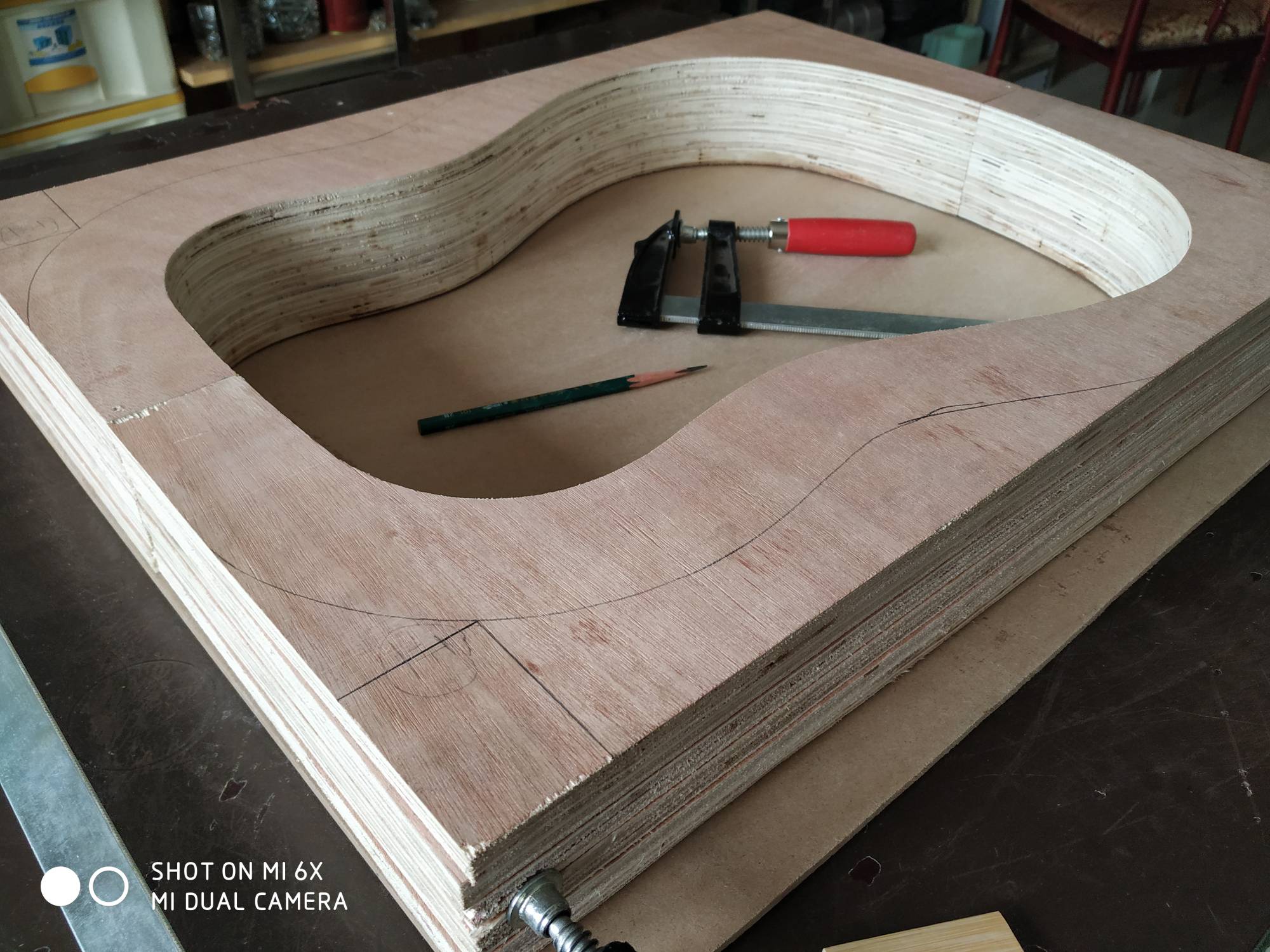

模具外形处理:
对合桶的夹持方案，想了不少，最后决定还是用现有的F和G夹子来做，用当前的模具这些夹子喉深不够，需要对模具处理；
模具厚约80毫米，带锯、曲线锯统统用不上，只能手工锯，做模具时考虑不周留下的麻烦；
共耗时2.5小时，消耗大量体力。

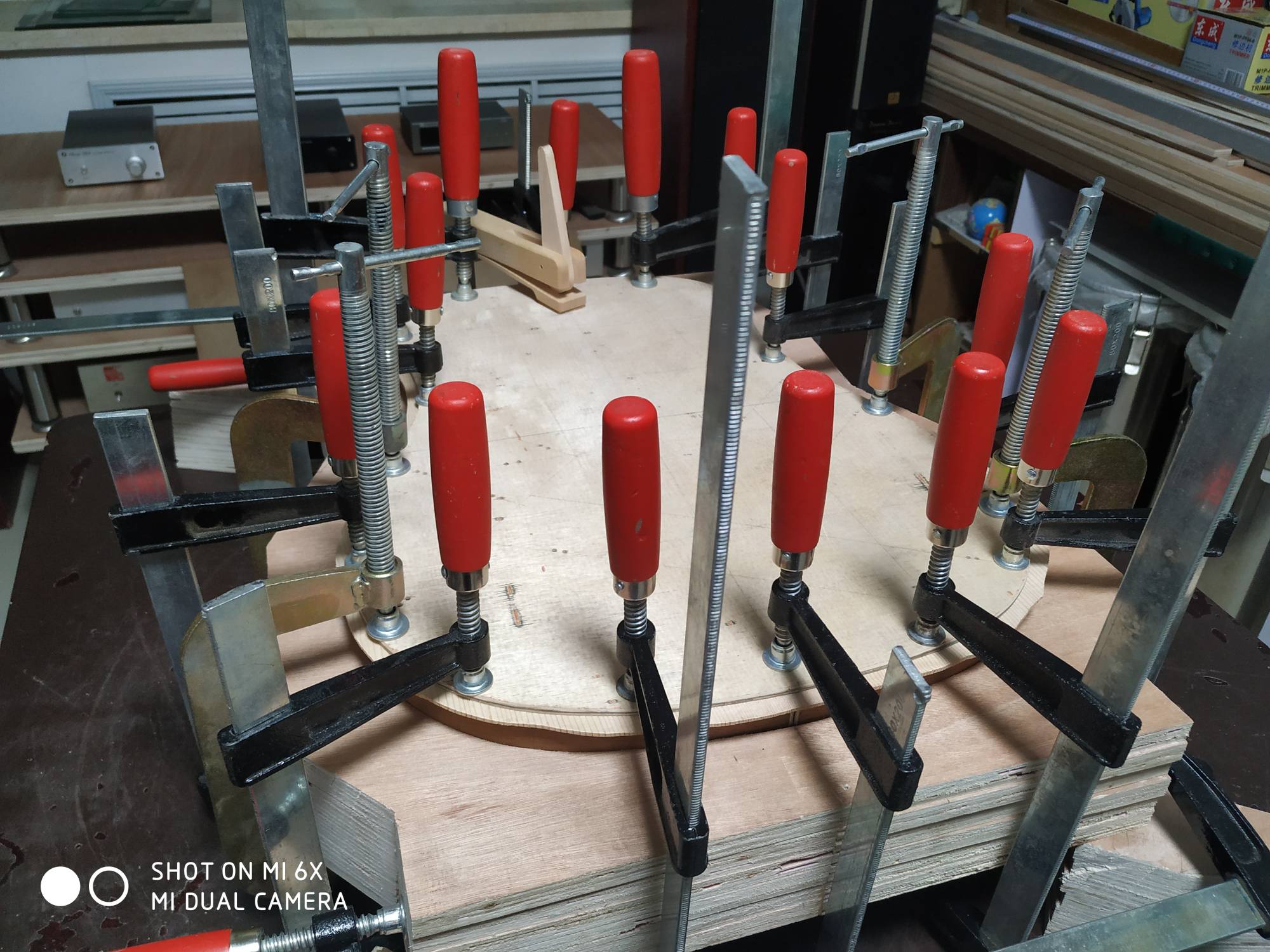

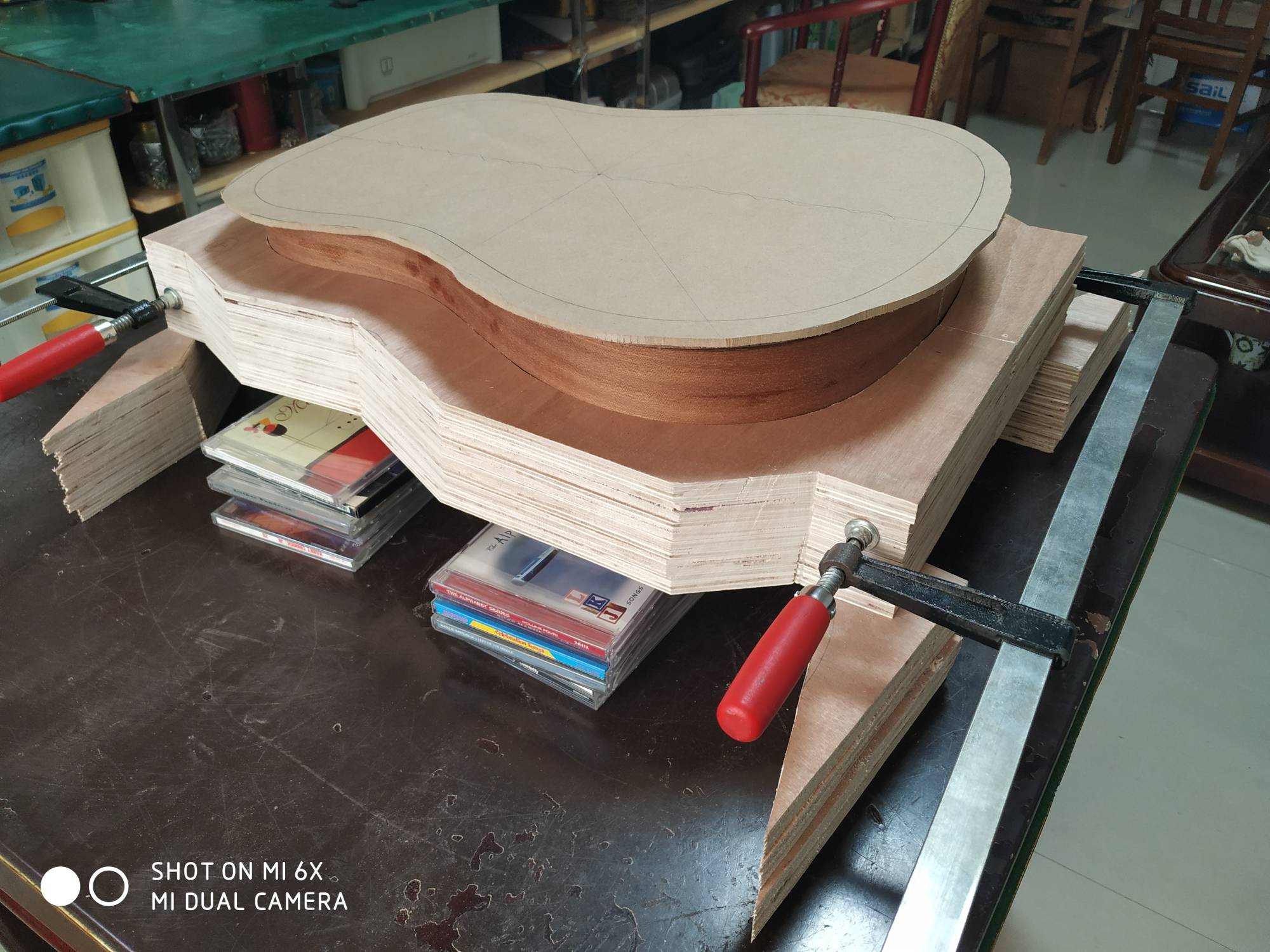

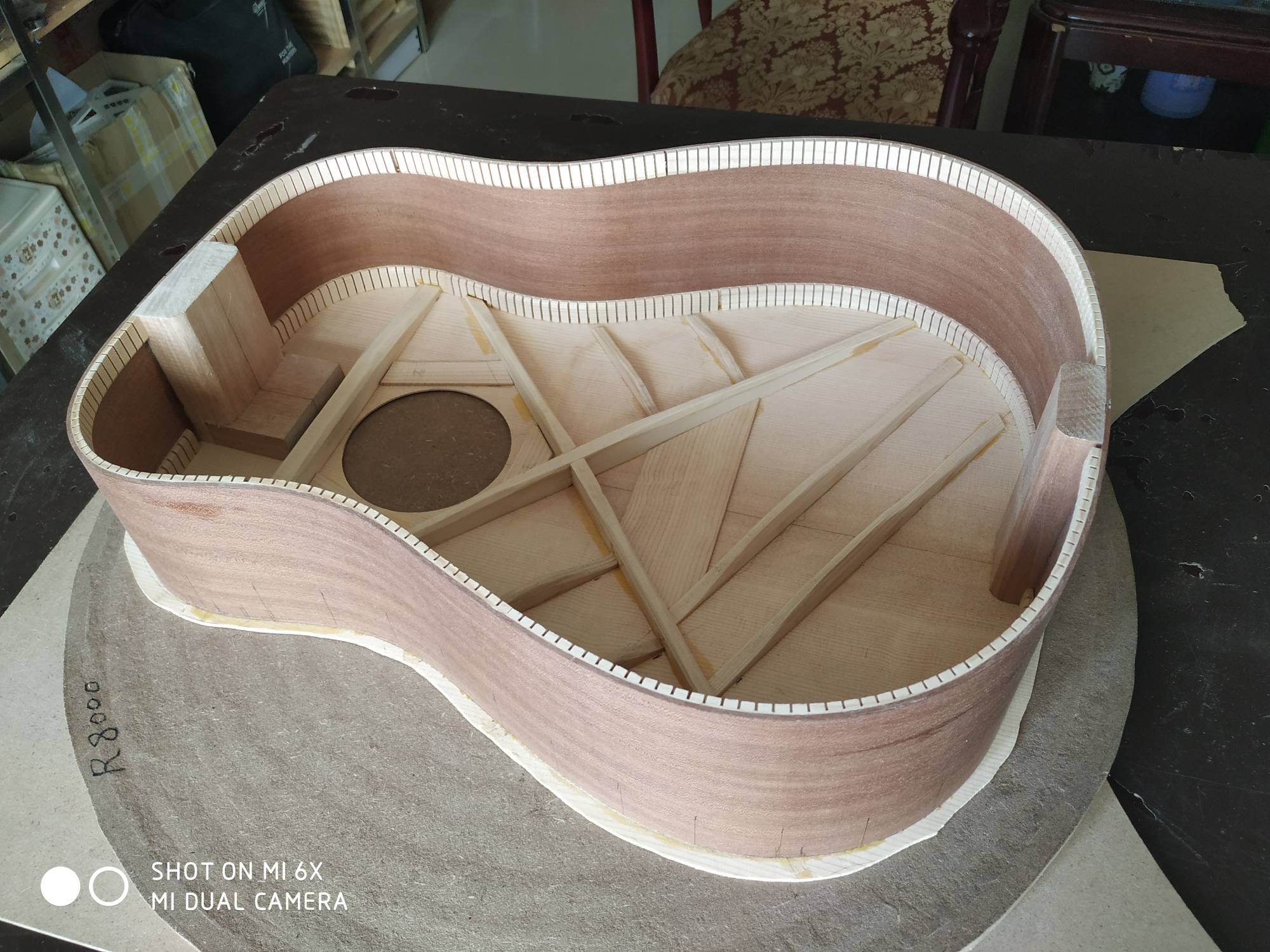

1 K* m$ H, }( V+ x合桶之面板粘接:
( i7 G9 L+ Q* T2 d8 t反复细想操作步骤，并多次测试摆放方式及夹子位置，认为确实没问题后才实际操作；
6 q# @: k* l# a6 G1 F侧板边缘和内加强条上施太棒胶，小心把面板放好，先夹好前后支撑木位置，再逐个上其他夹子；
面板上面用模板作为垫板，背板那面用密度板现做了一个垫板；
准备、试验、做垫板用1小时；实际操作1小时。
5 h# |  N5 h  h  j' q6 @2 U4 i
1 |8 `6 D) M; R. _" U  S" v( T

2 o$ \* H8 L5 W% |/ A+ Y' B

! W1 ^& e& I7 [3 M* }

Jerry@m

粘侧板内加强条(背板侧):
. u0 P; D$ d6 T4 Q$ O操作与面板侧相同，用1小时。
/ a$ b* K  k) {4 S) N* D

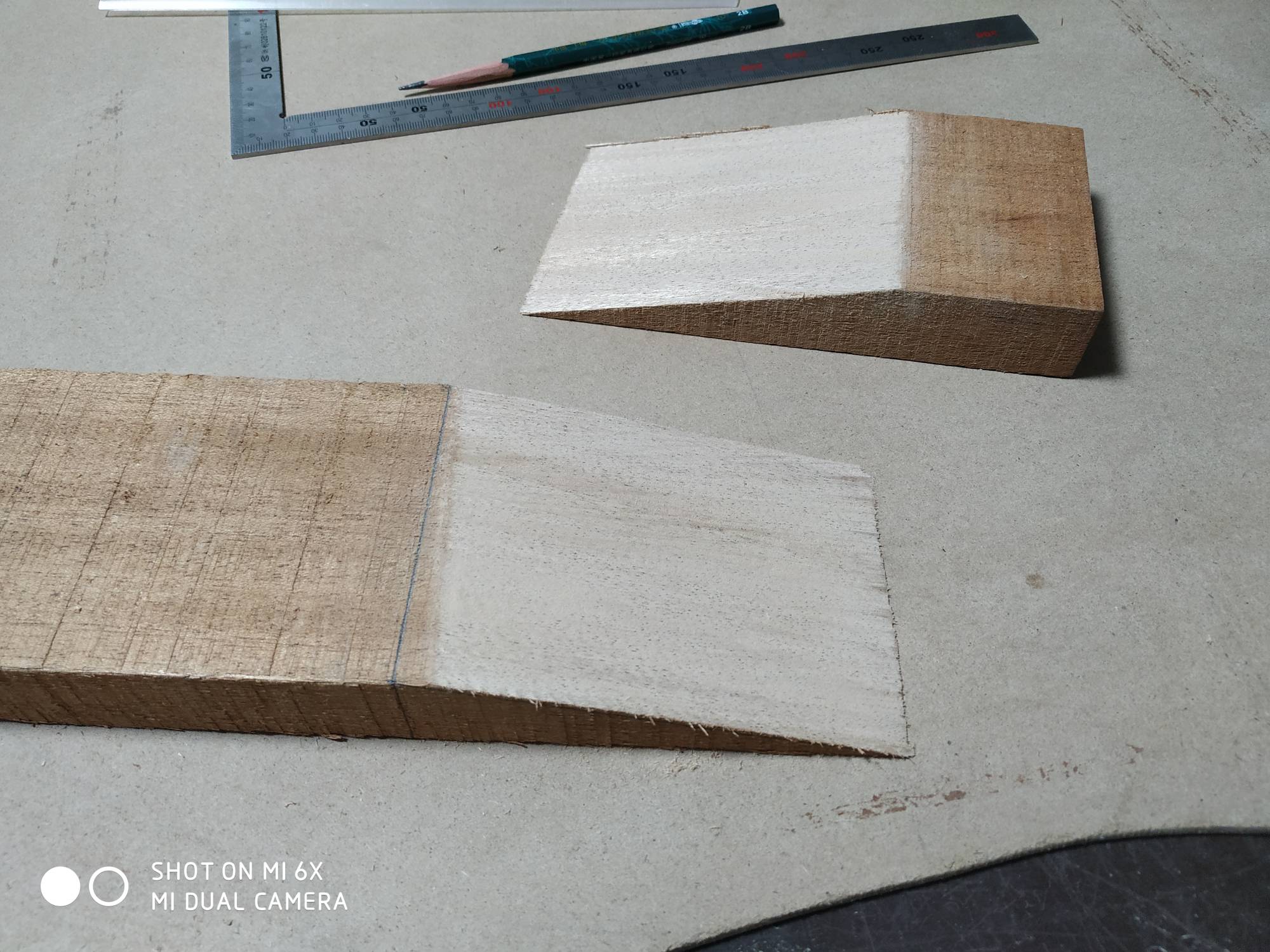

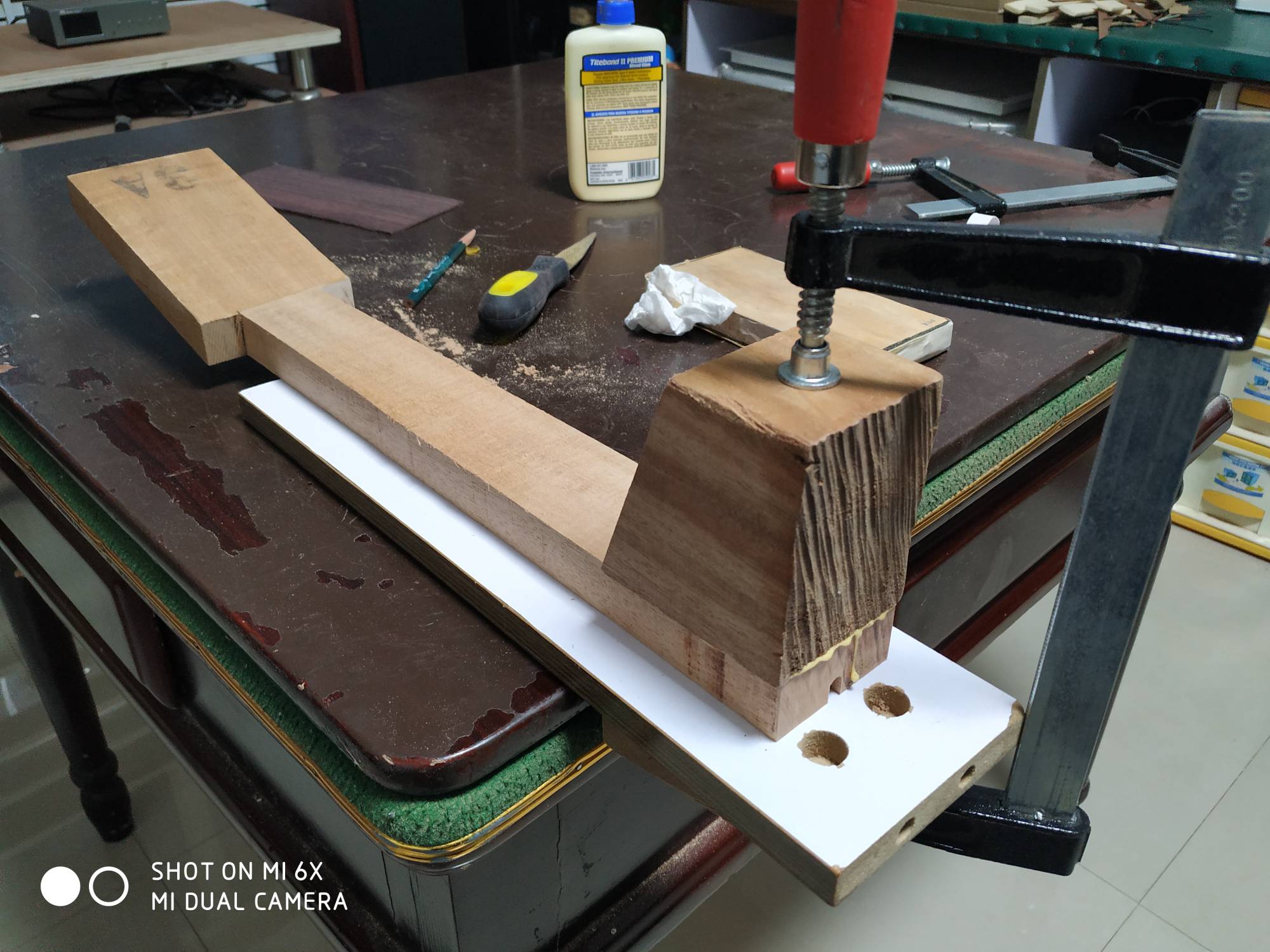

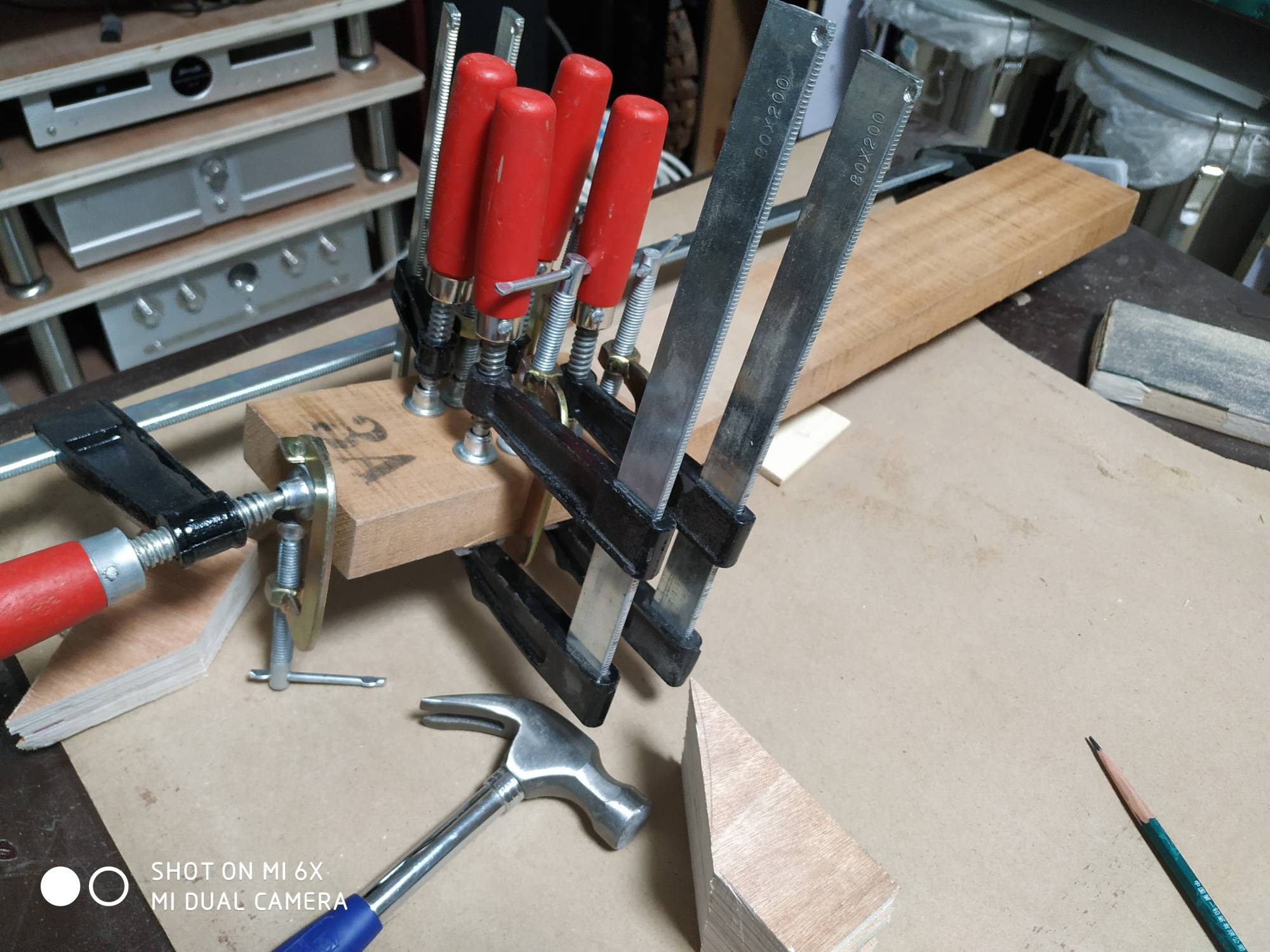

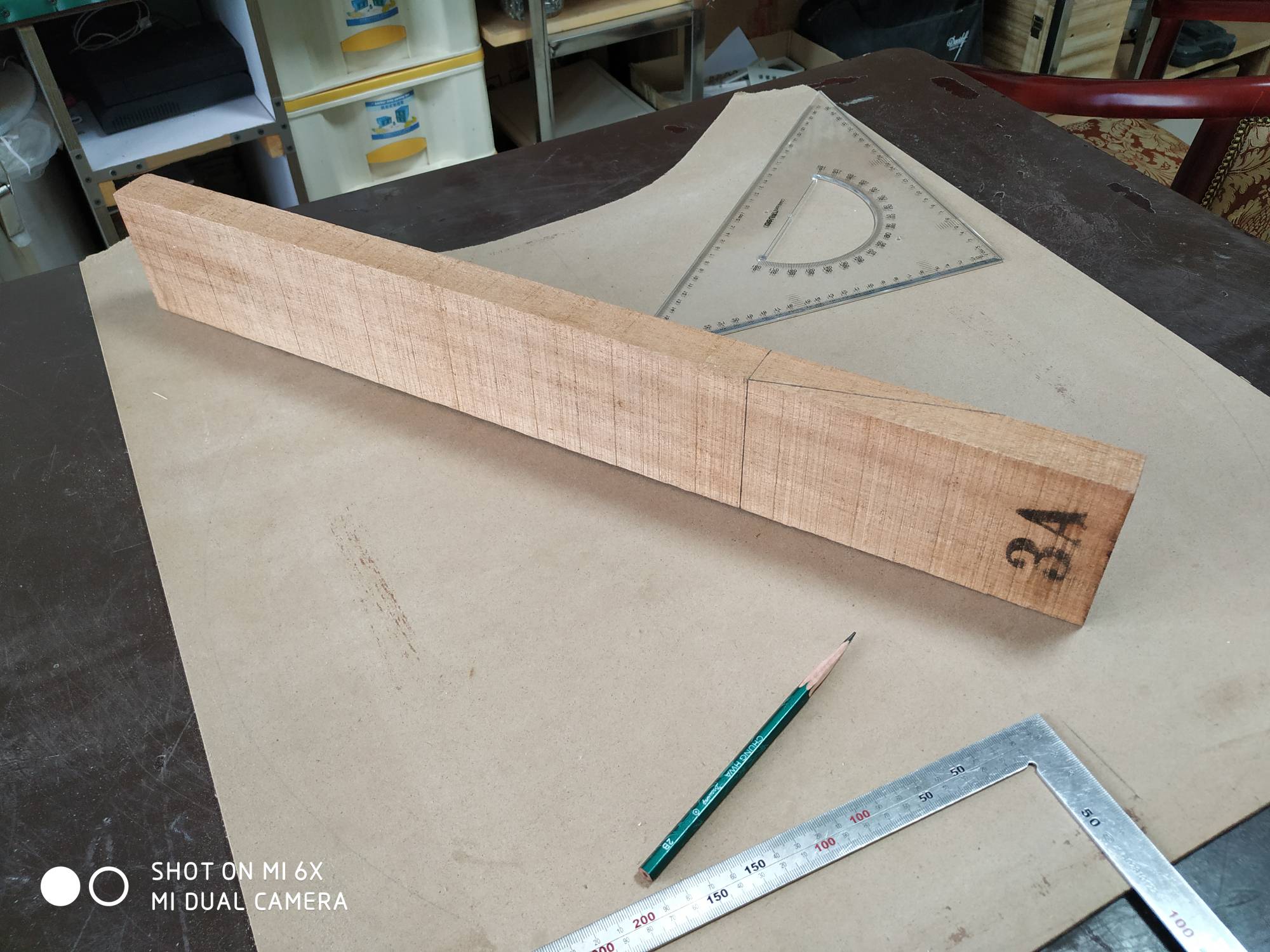

琴颈制作之琴头下料和粘接:
: [- B" j7 ^5 q# V4 V1 s4 a感觉做琴颈很难，无经验，边做功课边动手，硬着头皮往前走吧；
用料:3A桃花芯整根琴颈毛料，￥45；
看图纸并实测已有吉他，定琴头长度18厘米，量好划线；

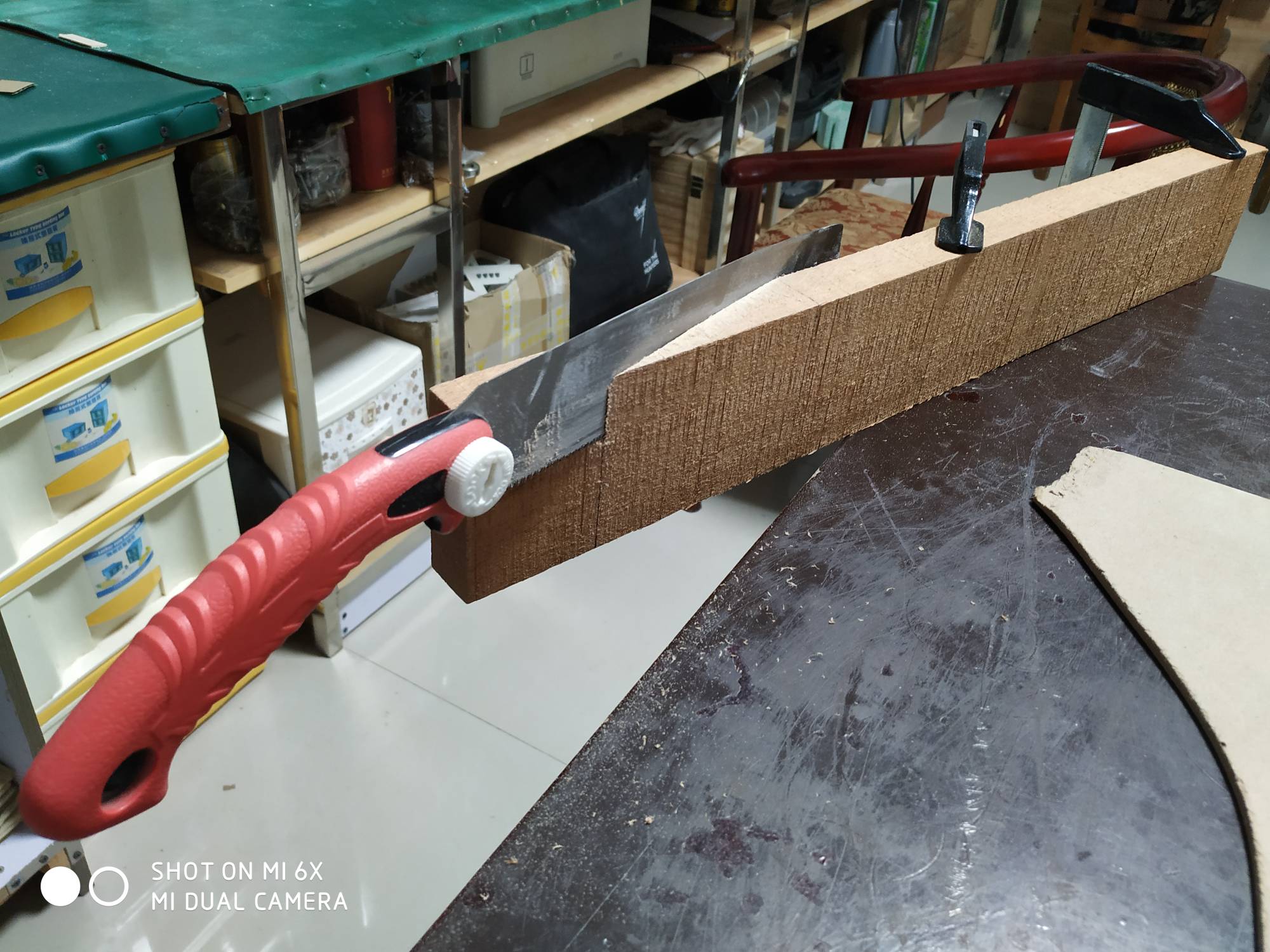

, F, a5 j5 S$ H7 n% X用三角板上的量角器，在毛料侧面画14度斜线；
思考良久，没有更好办法，只能用手锯小心下料，用了1小时锯完；
. H2 @- J+ k" o1 {" D" ?0 A, w9 ?用100号砂纸把两个粘接面打磨大致光滑，约半小时完成；
. z1 i0 k* A7 a, q4 e施胶、夹持 - 这个费了好大劲:事先没想到，粘接面与夹子压力方向有14度角，会造成两个板子滑动！用了半个多小时总算搞定。
- b! ~( w9 a; d
# A  p' `$ a8 H, @面板侧板粘接补充(无图):
4 z$ m1 A/ ~/ F- K使用模板作为垫板是个错误，模板边缘把面板压出了印子，尽管仔细检查后认为无大碍(包边时会切除有印子的部分)，心里还是留下了瑕疵阴影。
# `; ^9 I. [; U/ l  C: l8 p
) N2 W- R! B$ s

: f/ t5 ~2 J! G/ b

Jerry@m

侧板内加强条(背板侧)弧度打磨:
* O3 e' r) o- YR6000弧度尺用双面胶粘上100号砂纸，沿侧板边缘，把凸出的内加强条打磨至与侧板平齐，使用划线纸壳把握弧度尺方向(参见面板侧操作的图片)；
, i6 R, M+ K6 P4 `& {: m9 k实践证明，弧度尺单侧粘砂纸比两侧粘砂纸更方便；
耗时2.5小时，其中换砂纸占了1小时 - 双面胶太难于处理，但没想出更好的办法。
3 s( g/ h. h( |5 a1 l9 Y1 R

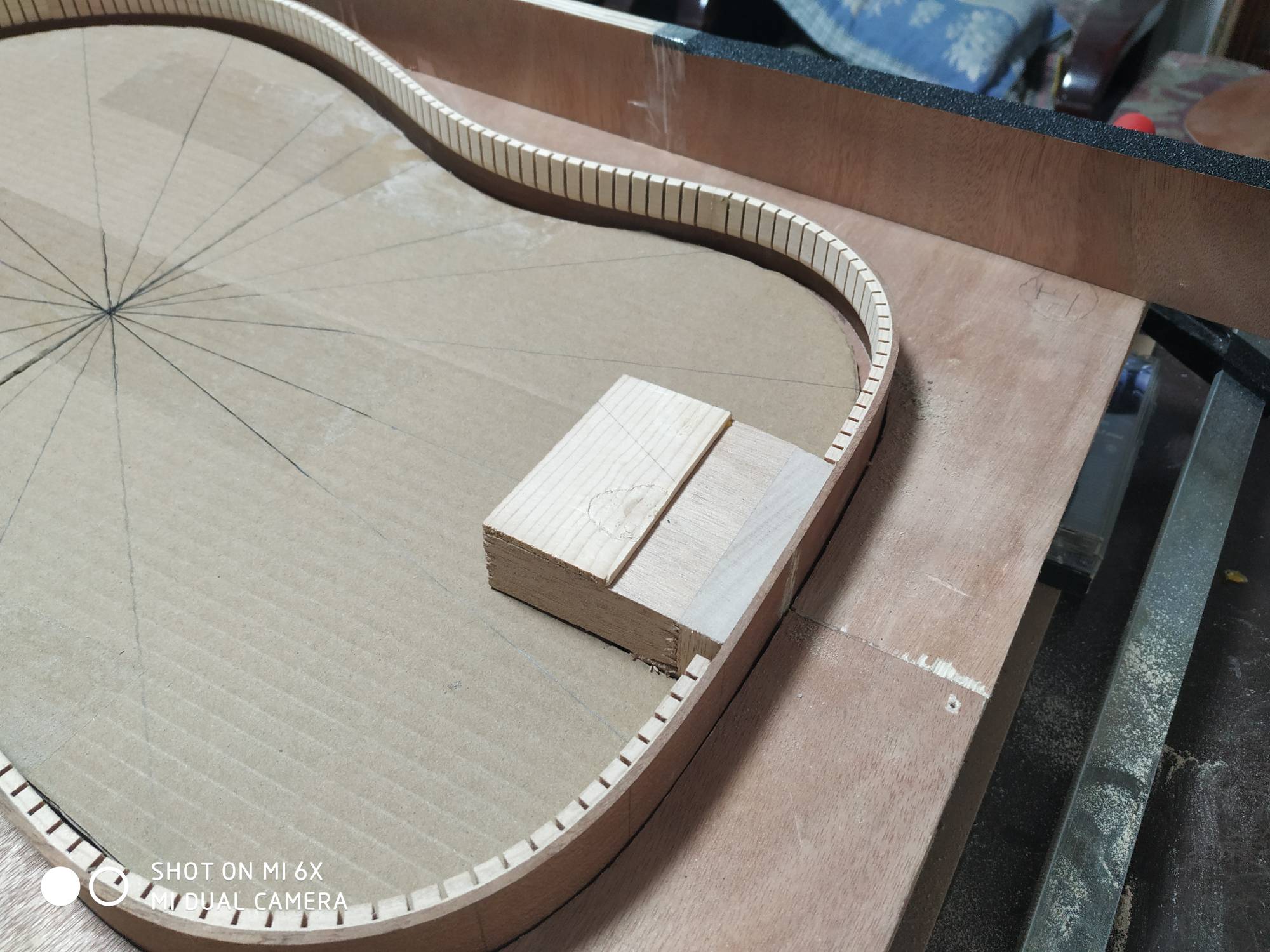

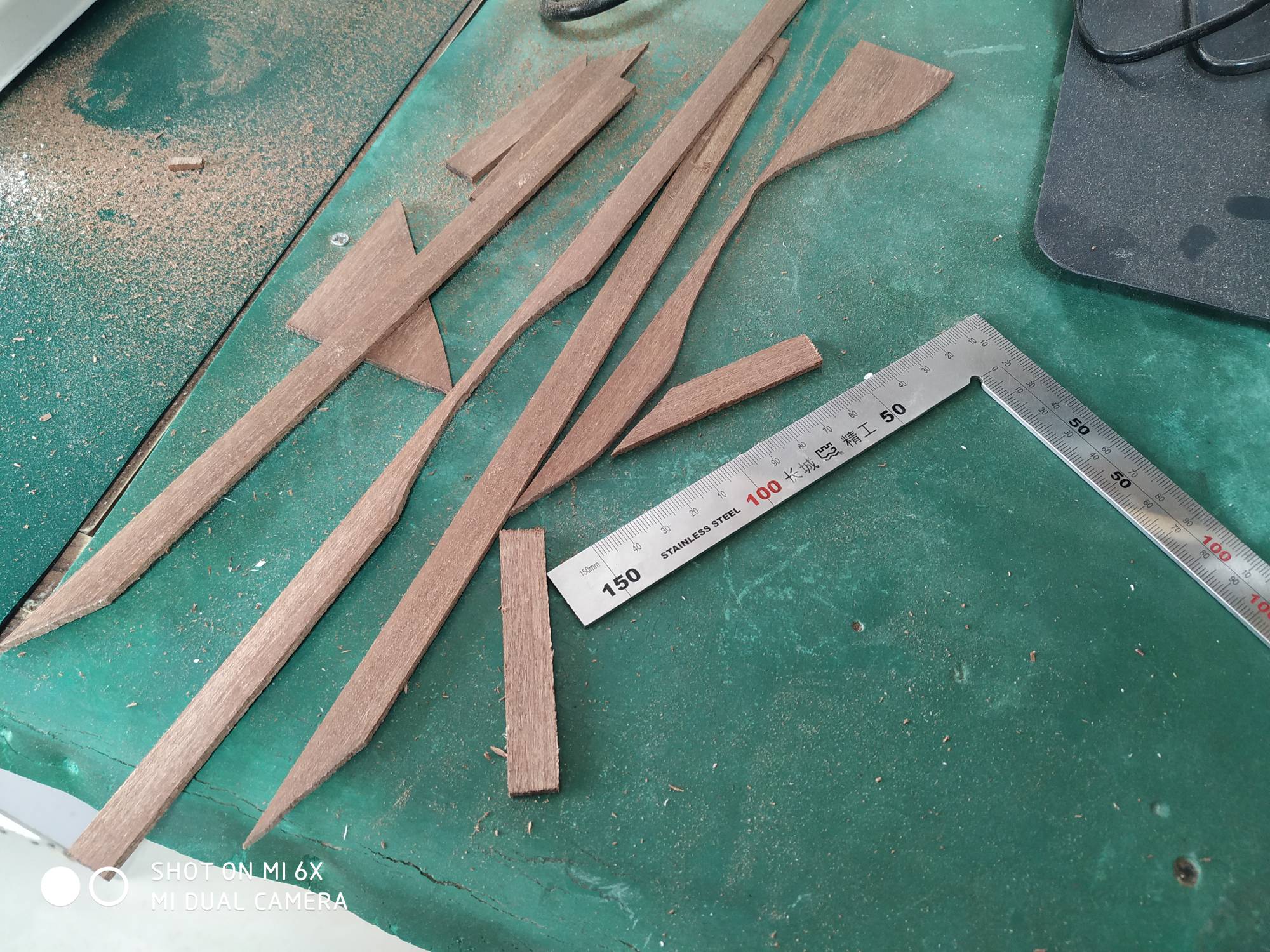

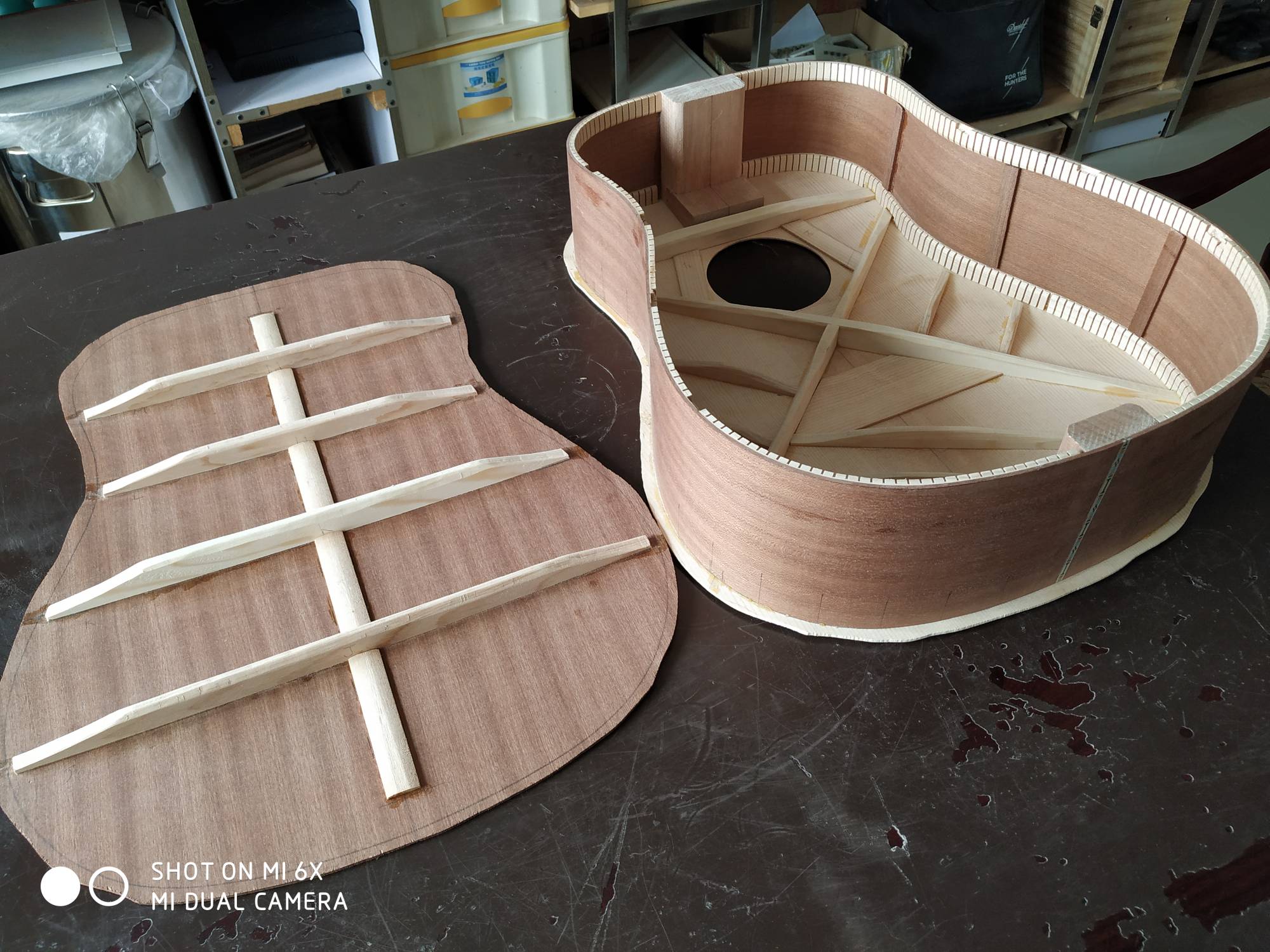

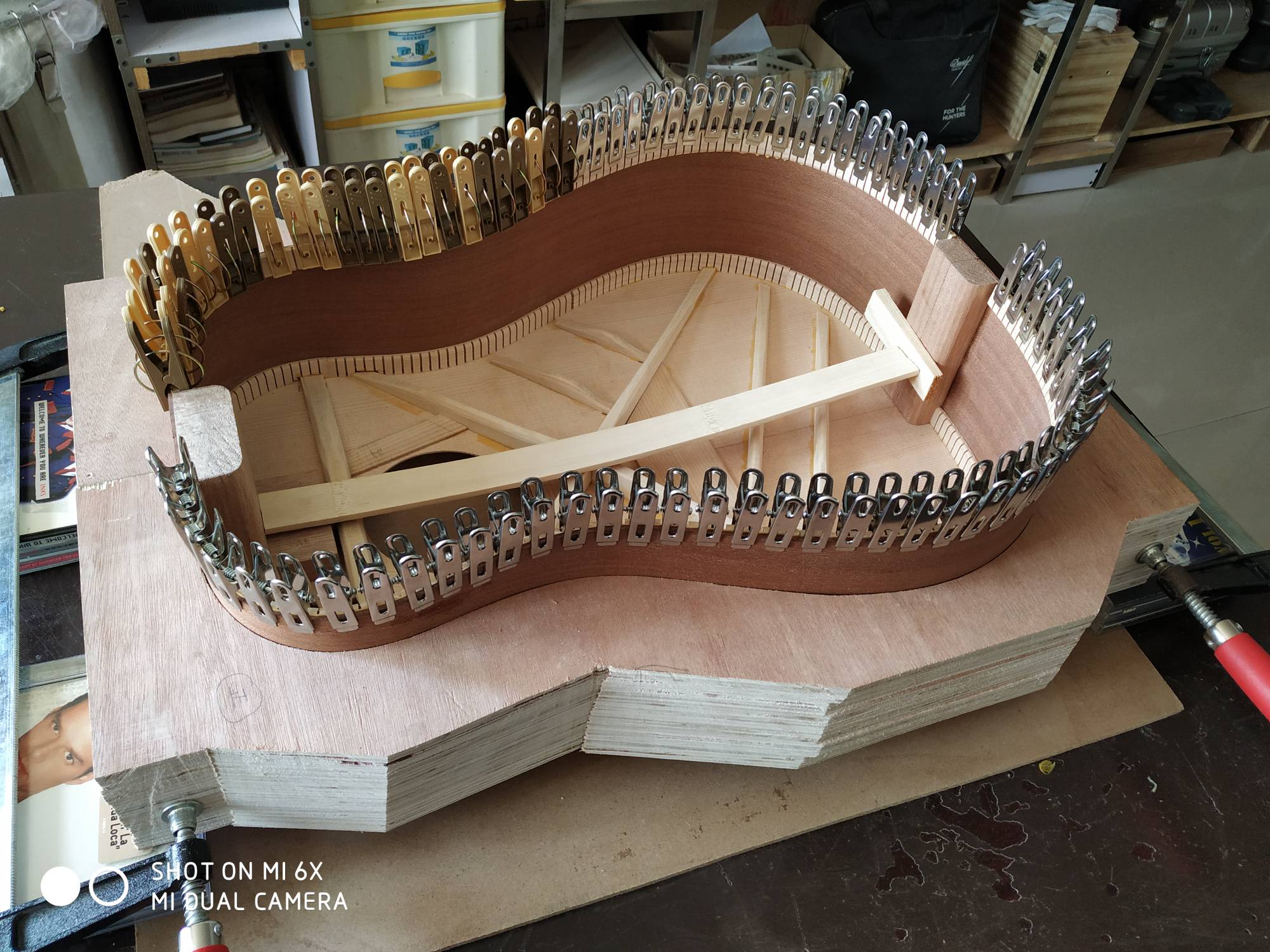

0 L. F  A0 P, t; [. P1 G; F粘贴侧板加强肋条:
用背板剩余边角料加工成宽度约1厘米的加强肋条，垂直粘贴在侧板的上下内加强边条之间；
左右每侧各4条，位置按大致等间隔分布，但不必拘泥；
用时1小时。

控弦人素问

好

和木相處

牛13

这个院长不太冷

支持

Jerry@m

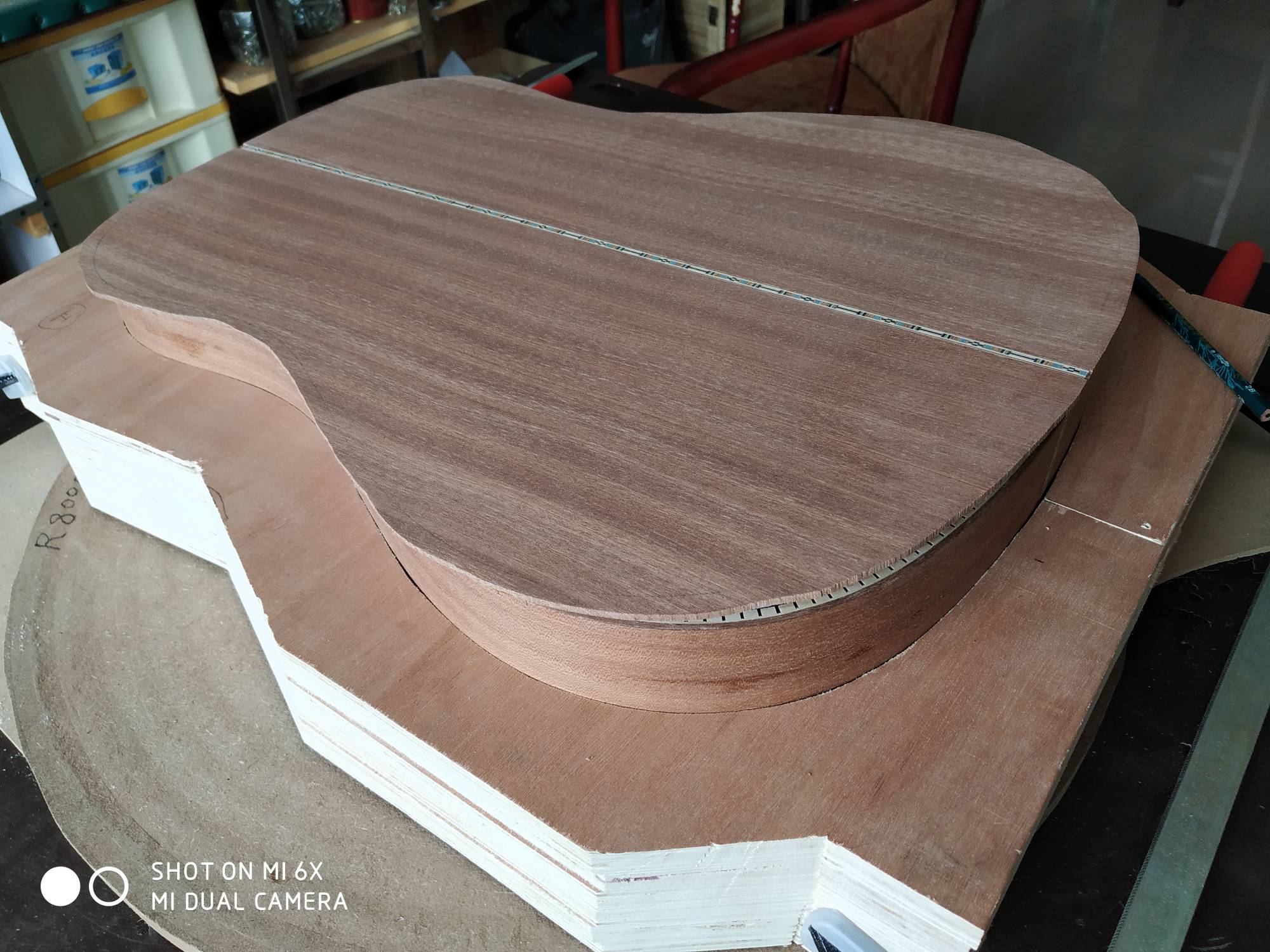

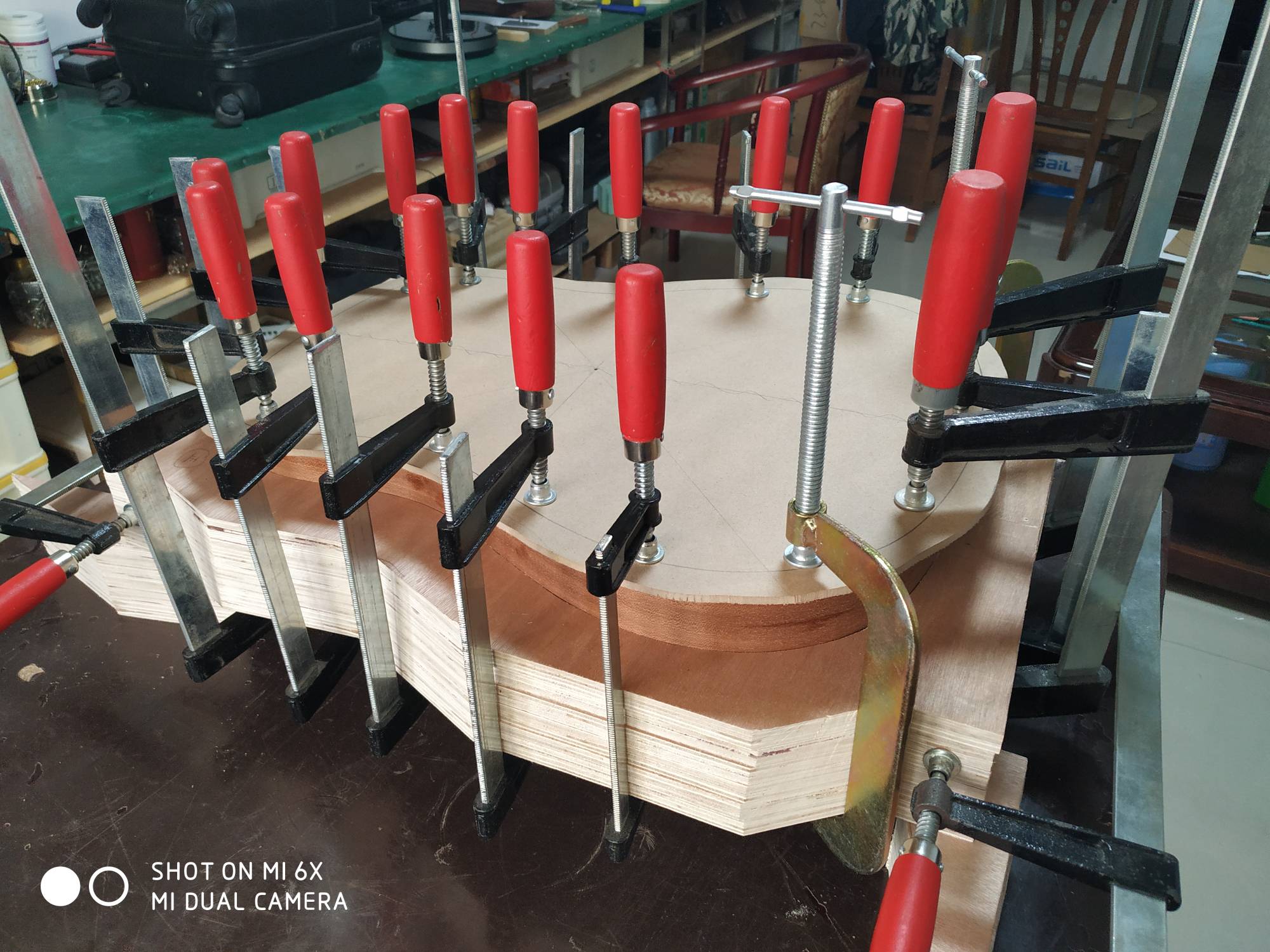

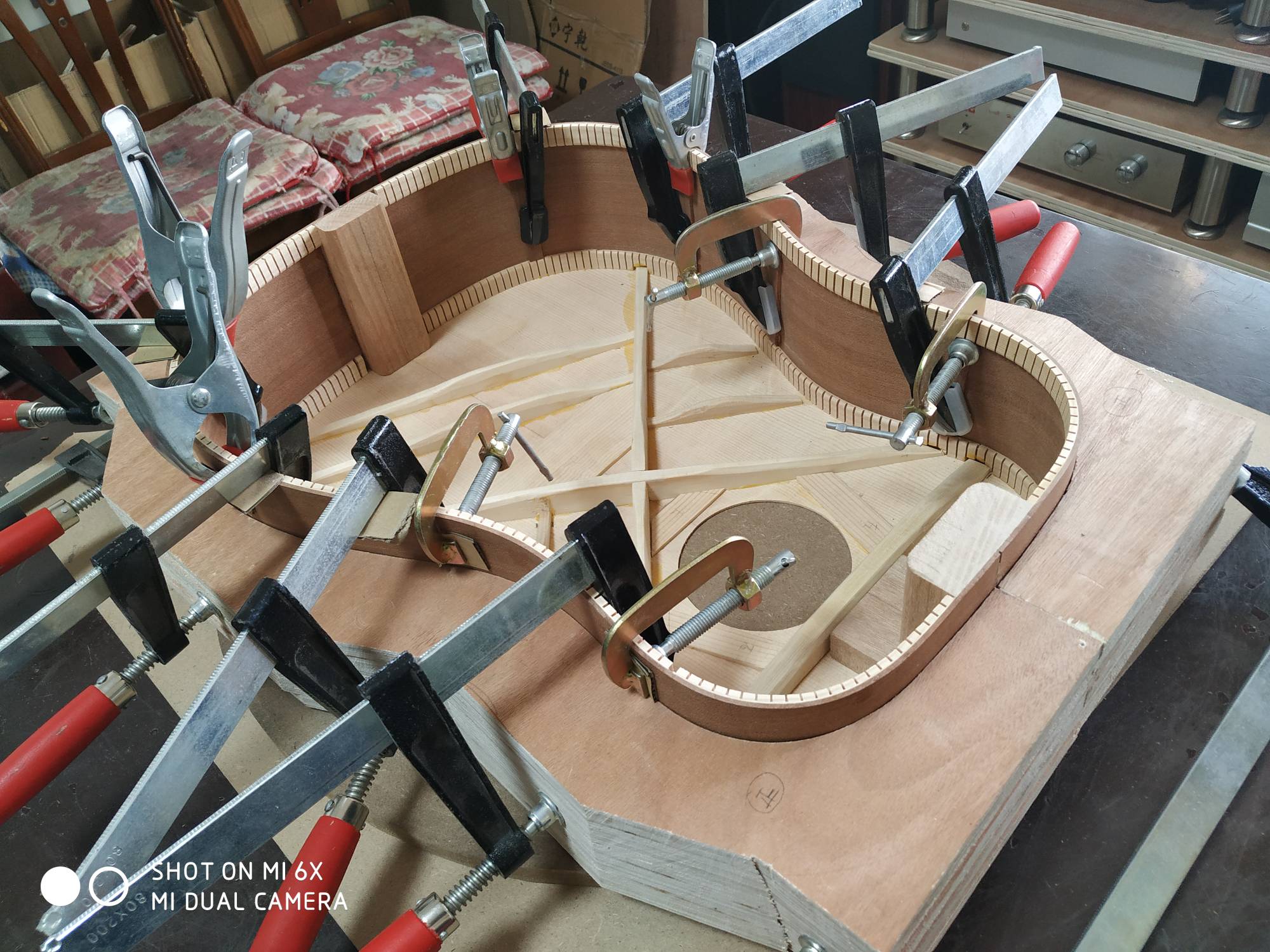

合桶之背板粘接:
按面板粘接时的方法，按背板支撑条末端位置，在侧板加强条上按实际需要用刻刀开槽；
3 v! \, B; S+ C% e" C1 k" L! V清理并最后检查一下面板-侧板(有问题好及时处理，背板粘上后就什么都做不了了)；
吸取粘面板时的教训，用密度板再加工一个垫板(上下各一个)；
7 x5 e" i, e) i0 E! H摆好位置，模拟一下操作，确定夹持方案；
. O6 H# I3 ^8 l8 V& ^. T& z& S! L3 g5 F侧板+加强条施胶，放置背板，夹持前后支撑木位置，然后按需要夹持其他位置；
4 j) c0 C& ^( j9 g0 s9 \这些共耗时3.5小时；

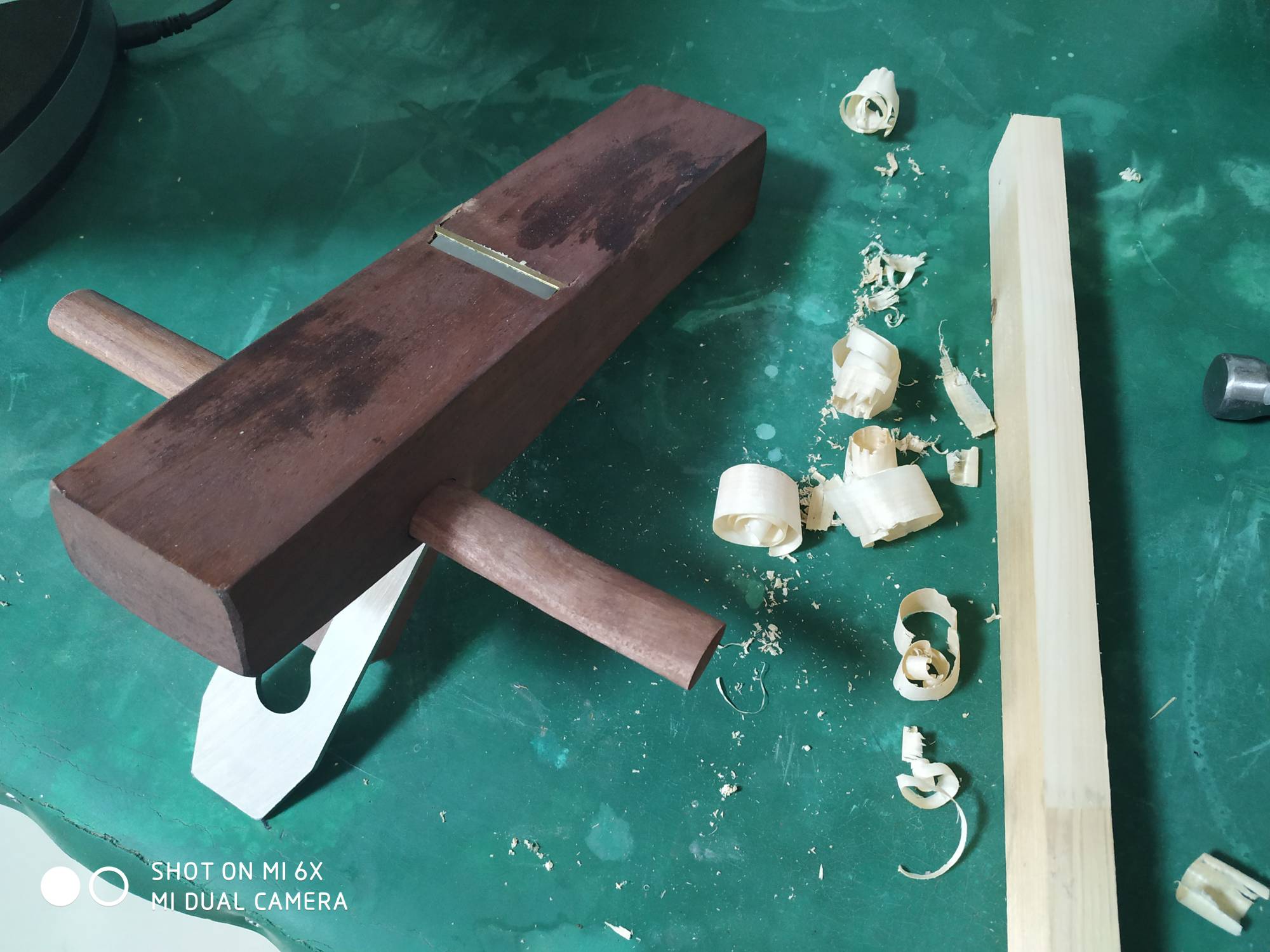

琴颈加工之刨削准备:

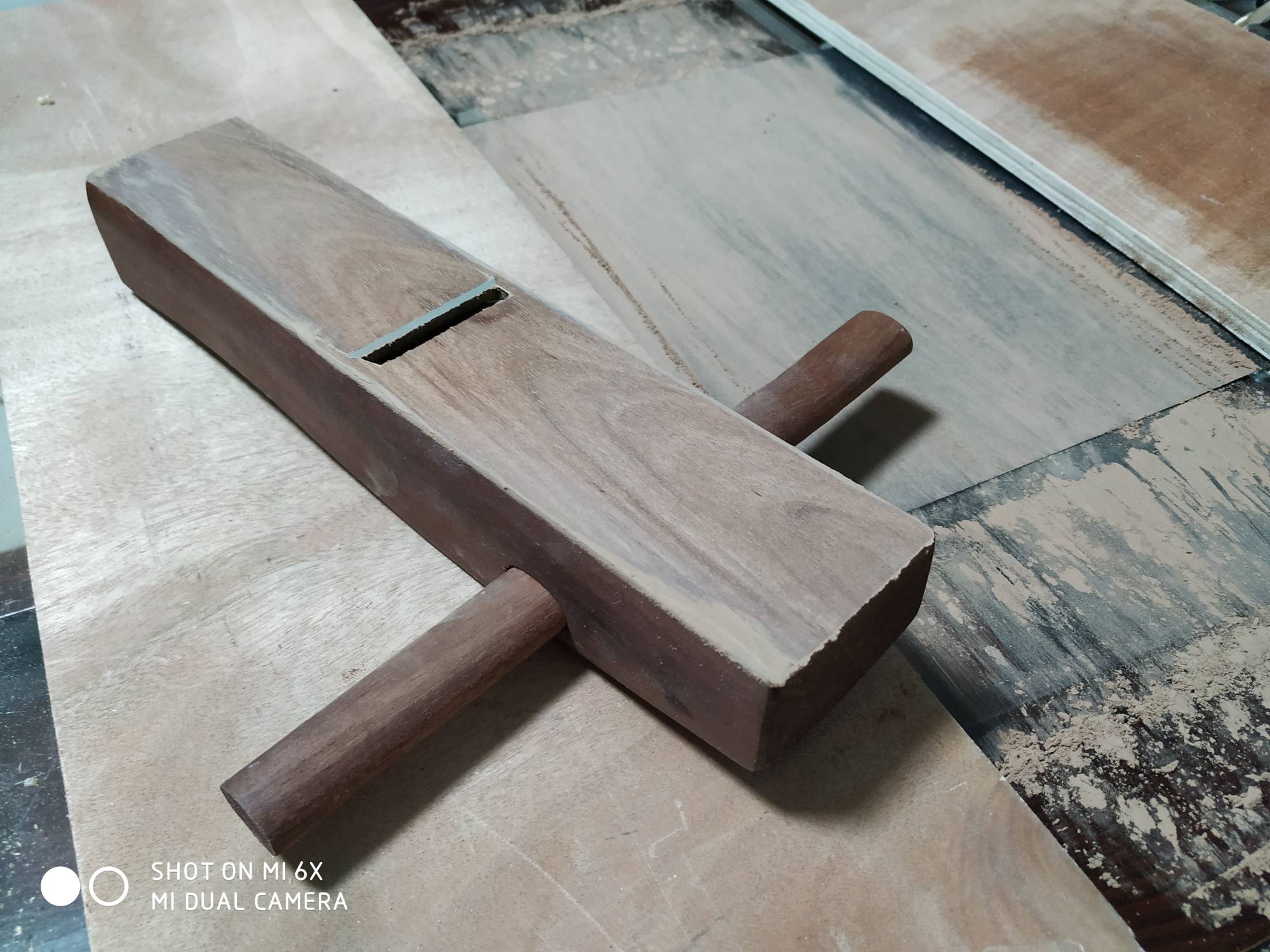

( d7 T6 \  w3 ^8 t" i不用刨子好像进行不下去了，下决心学会用刨子，做功课恶补理论，并淘宝了两个长刨(400、500的)；
; e. D8 g6 e: M) k+ Y: T研究并修整手头的280中刨(新的，从来没用过)；
/ h; F2 I1 D, u磨刨刀(顺便把盖铁也大致磨了)，用兔子家的1000/6000魔石，先1000后6000(话说这号数真有这么大吗？)，用了1小时；
没刨台，也没合适的木头练手，想想算了，直接来吧；
刨了几分钟，刨花蛮可爱，但横向明显凹凸不平，心里没底，停止，明天把刨刀退小点再试吧。
" w0 f, i6 |! }' A" K& @) x6 t
, U9 k3 Z7 N# r- C% B) G8 h

- [/ y3 z! S4 `
1 g- V. }' a$ M- {. A. l" B* c

Jerry@m

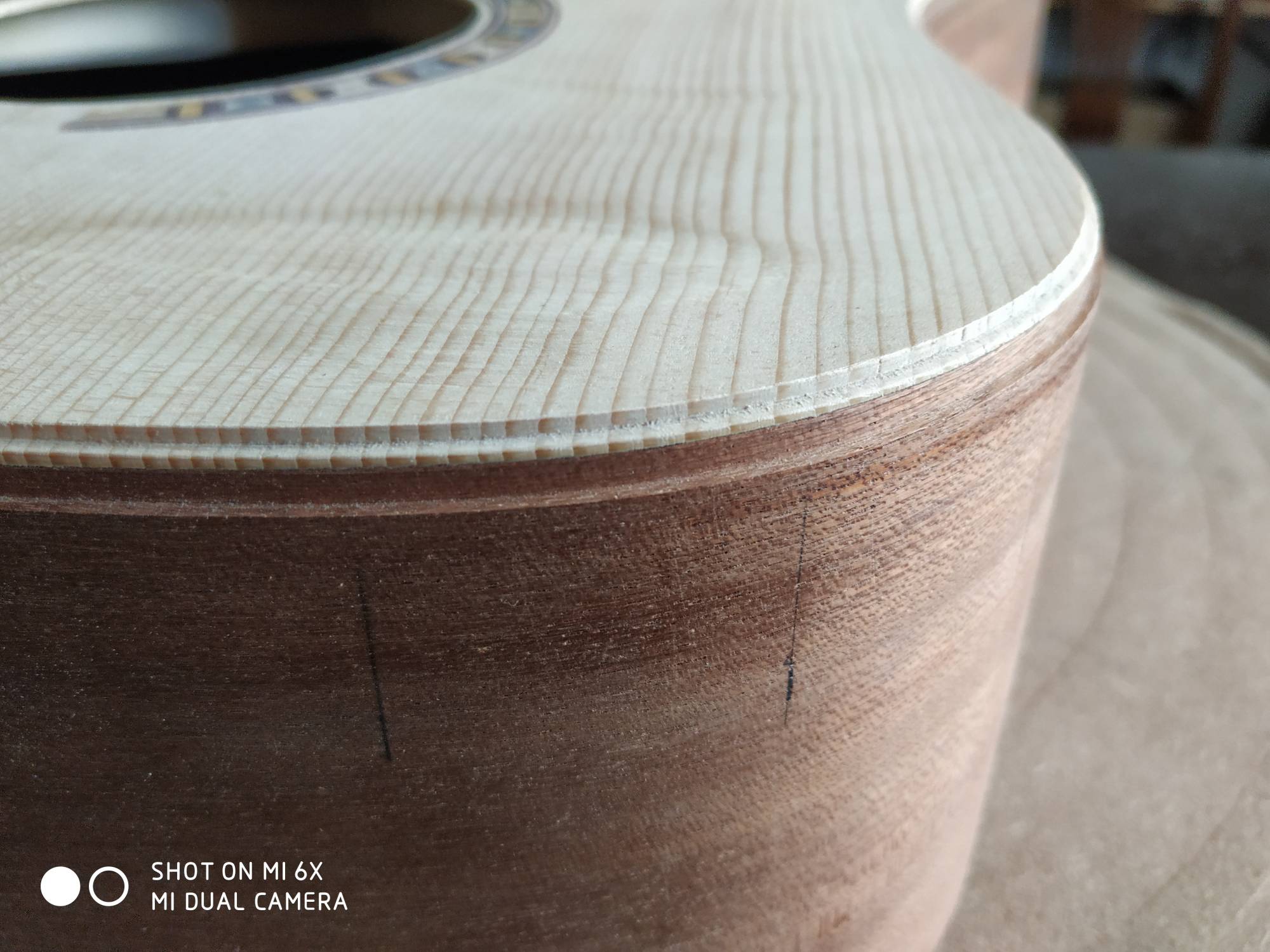

音桶包边开槽:
6 g" c. Y# c, T8 _7 J修边机用带滚轮直刀把面板、背板多余部分铣掉；
. |: k3 u  X0 y* c$ B/ G2 u修边机用专用铣刀开包边/装饰槽；
; s6 {' n& `% d+ q. C' T面板、背板开相同的槽；
用100号、600号砂纸把(面板)槽边毛刺清理干净；
7 b' B  K% y( ~$ }用时3小时。
# T! D3 k5 I1 i$ A+ ^) G

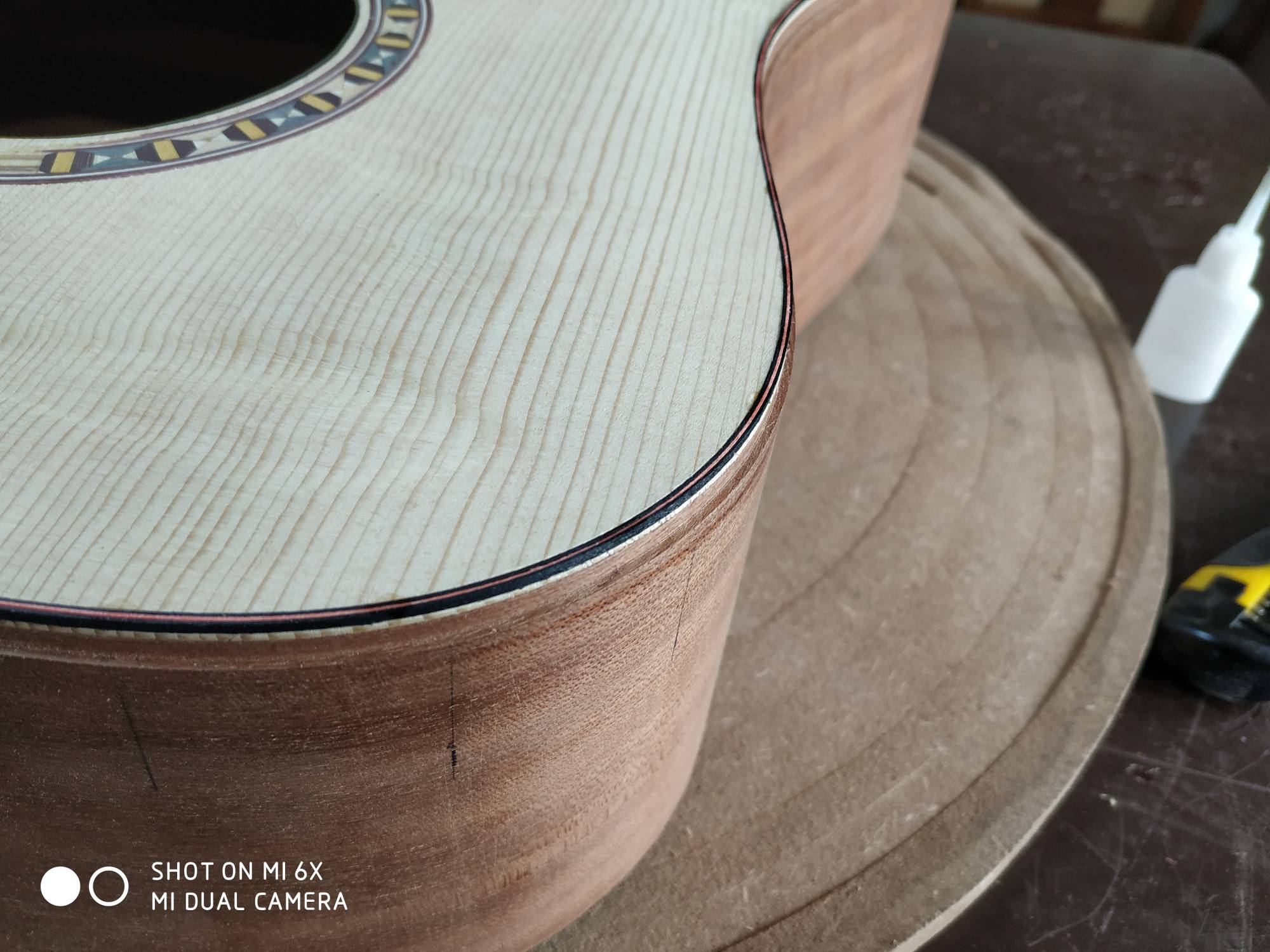

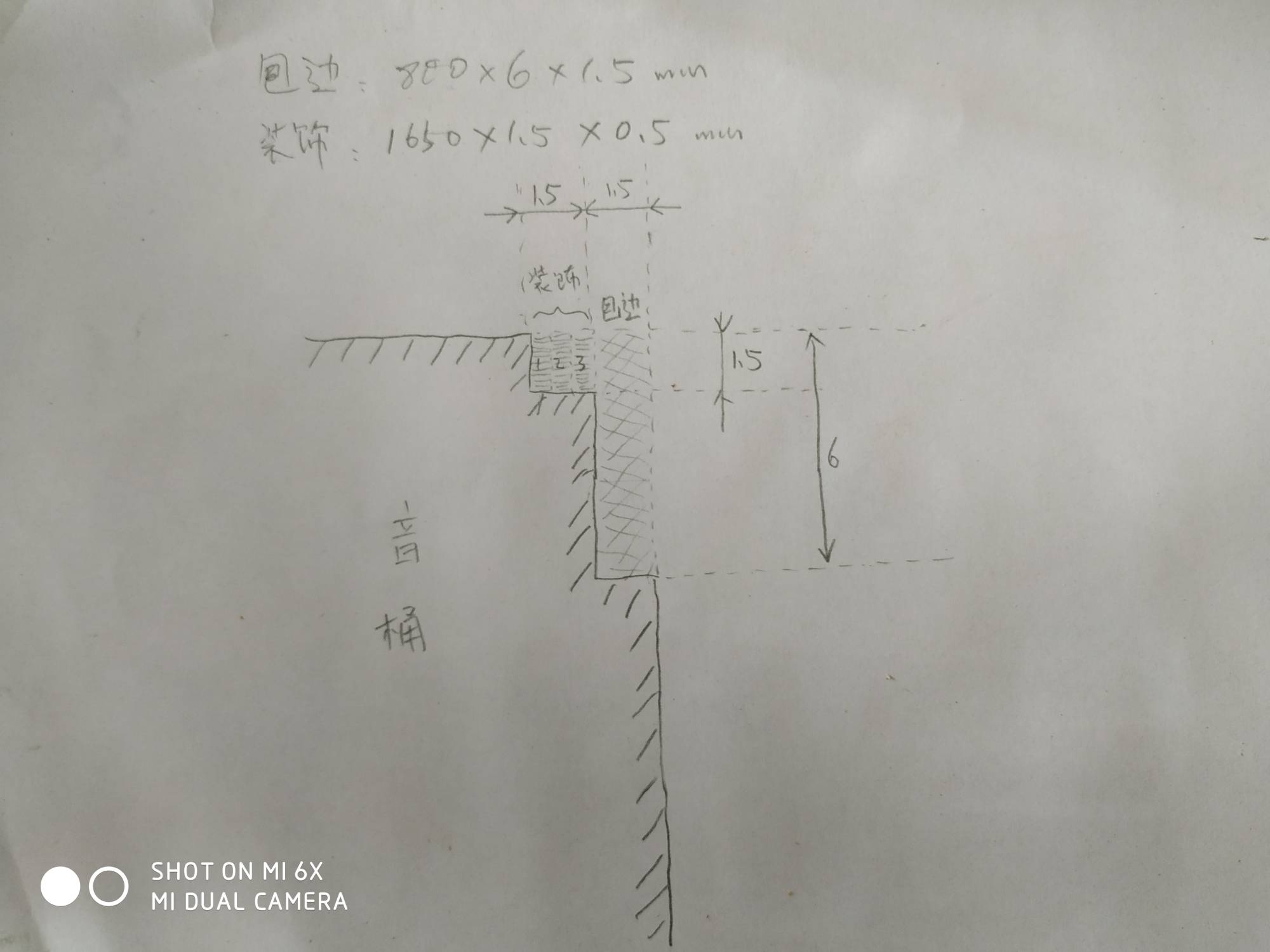

音桶包边之面板侧:
  N8 A0 L6 A) o装饰条用黑+红+黑，成品实木条(0.5毫米厚，1.5毫米宽)，￥2/条；包边条用1.5毫米厚，6毫米宽沙比利成品条，￥16/四根一套；
0 e) d( L3 l. B9 T先用502胶水(每隔2厘米点一滴)把装饰条粘到槽里(首先把3个条的一端粘在一起)；

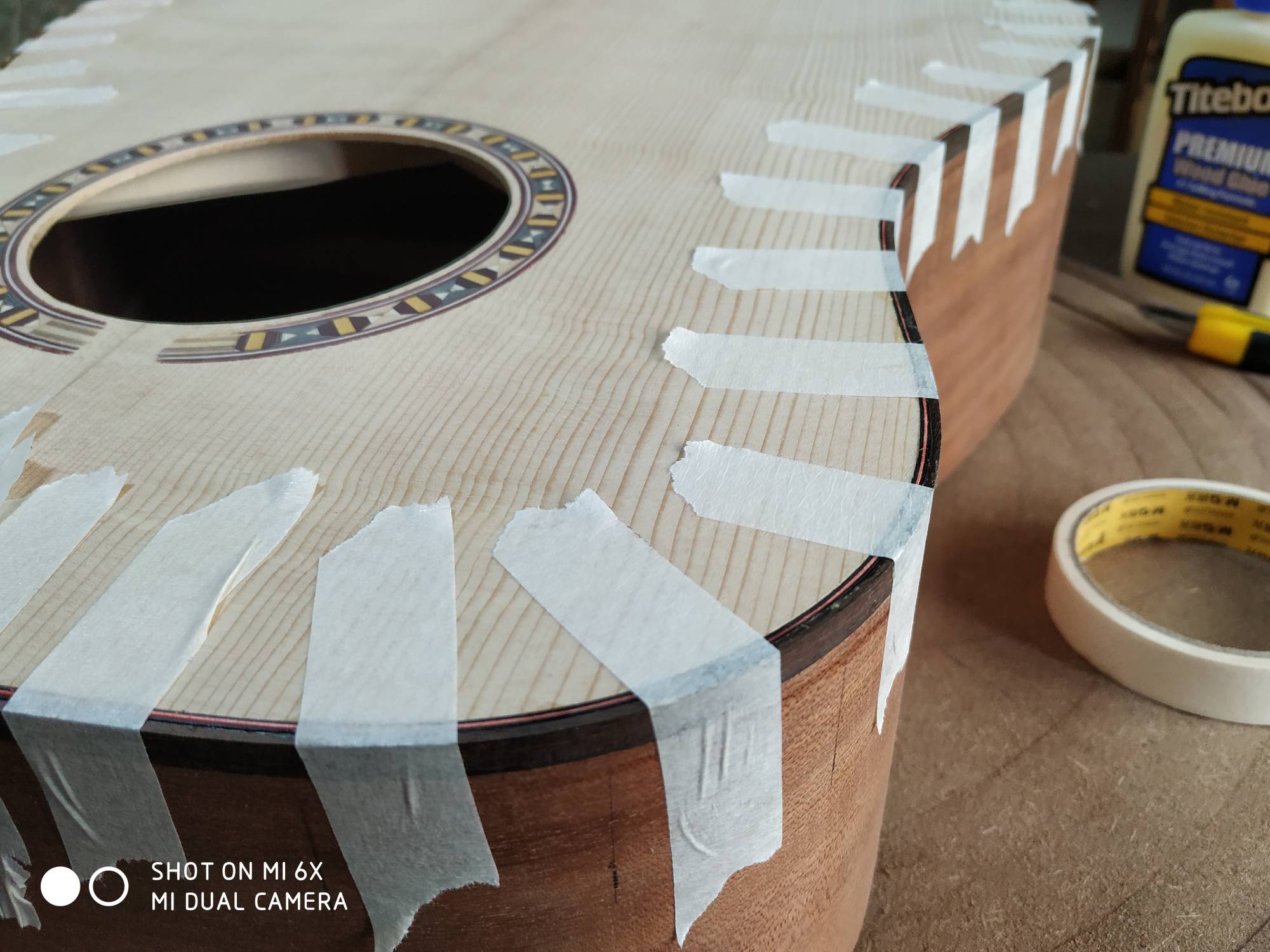

装饰条粘好后，用太棒胶把包边条粘上，一边粘一边用美纹纸固定；
7 X0 f1 o7 s3 j, ]) Y用时1小时。

& m* C, B. j+ |2 e3 \1 T' A4 y" l  q- T继续制作琴颈:

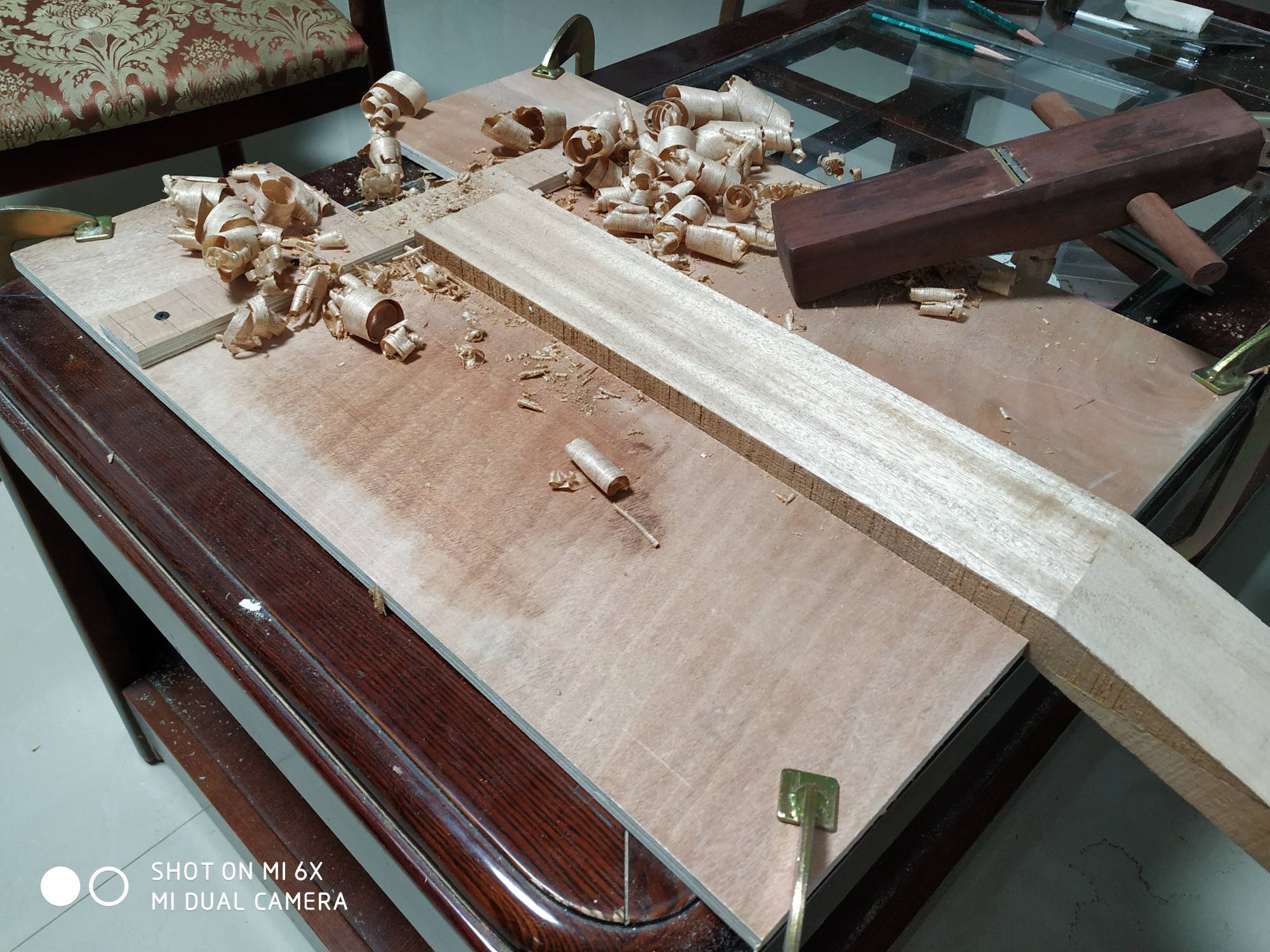

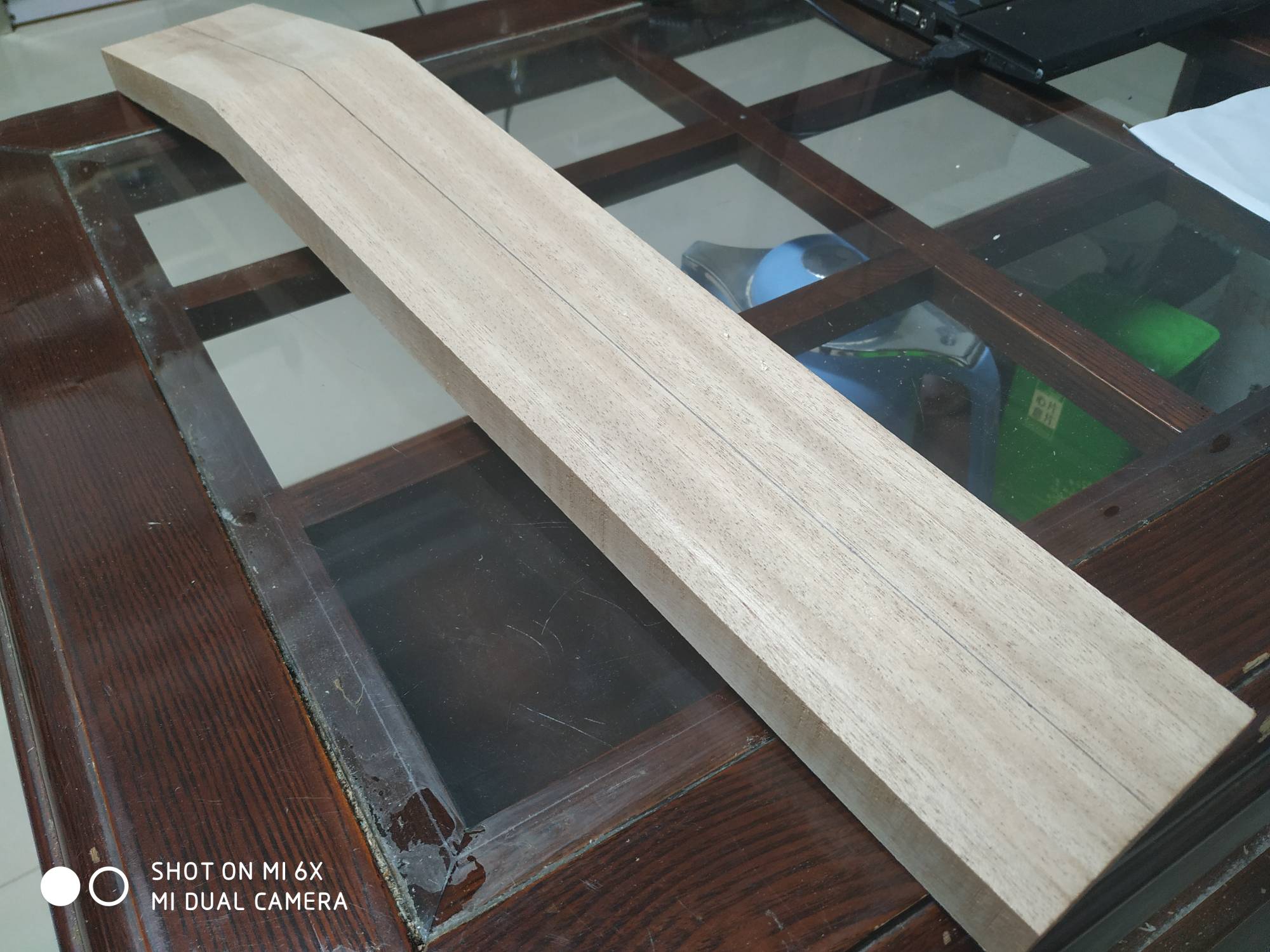

刨子重新调好刀，用了约1小时把料刨好(中间花了1小时打磨刨底)；
用100号砂纸把刨好的料打磨光滑，0.5小时；

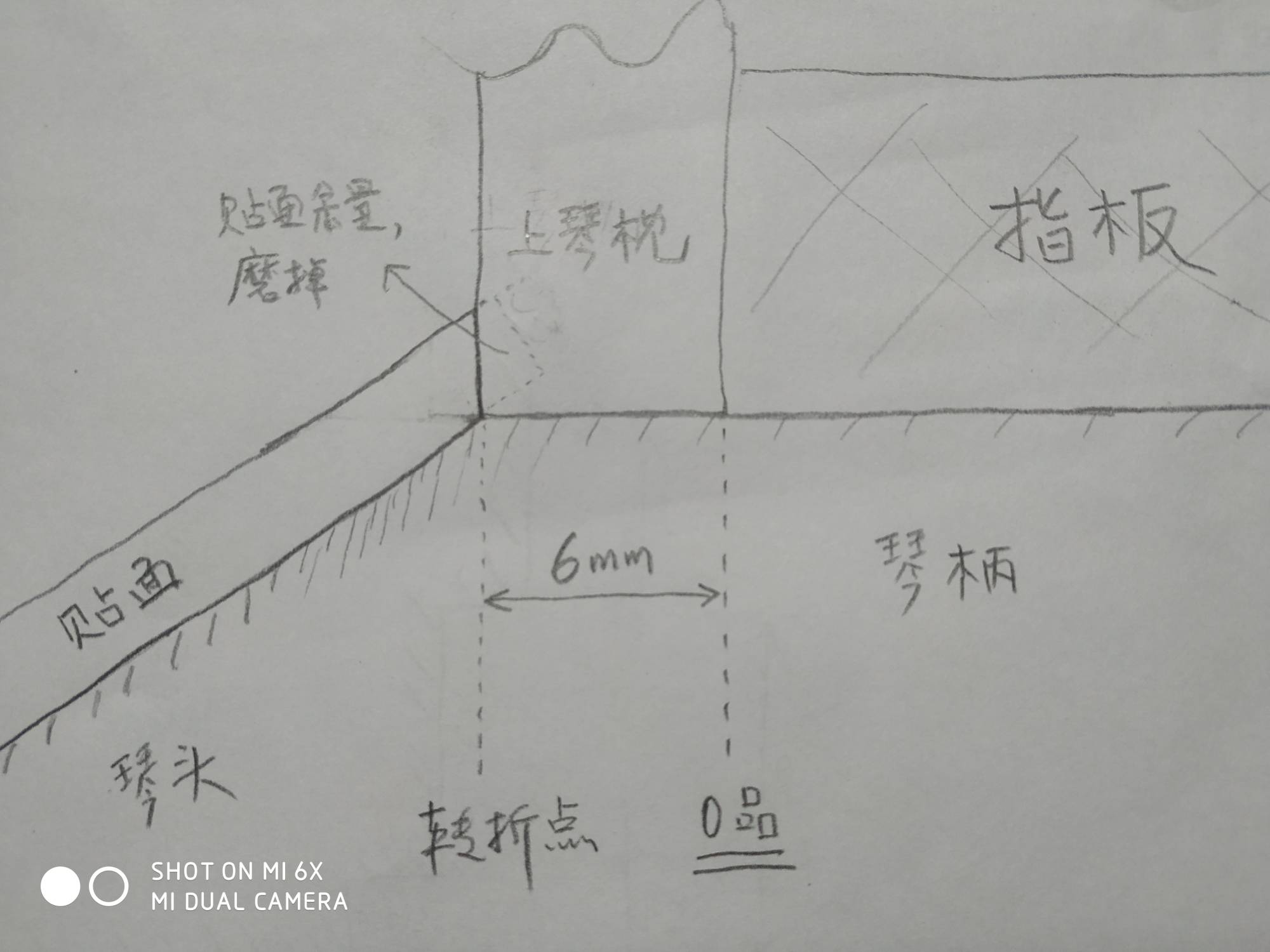

* _+ O4 y3 J+ S) W& ]画好中线，想好琴头贴面、上琴枕、0品位置。
6 n1 E1 @% E, `% ]4 v$ t$ P( U


$ v2 U7 v) v( P% b# v


4 j$ `7 D1 j& Y8 P$ `, S; x$ H3 W
$ f' z5 P2 q8 x: q" @7 k

Jerry@m

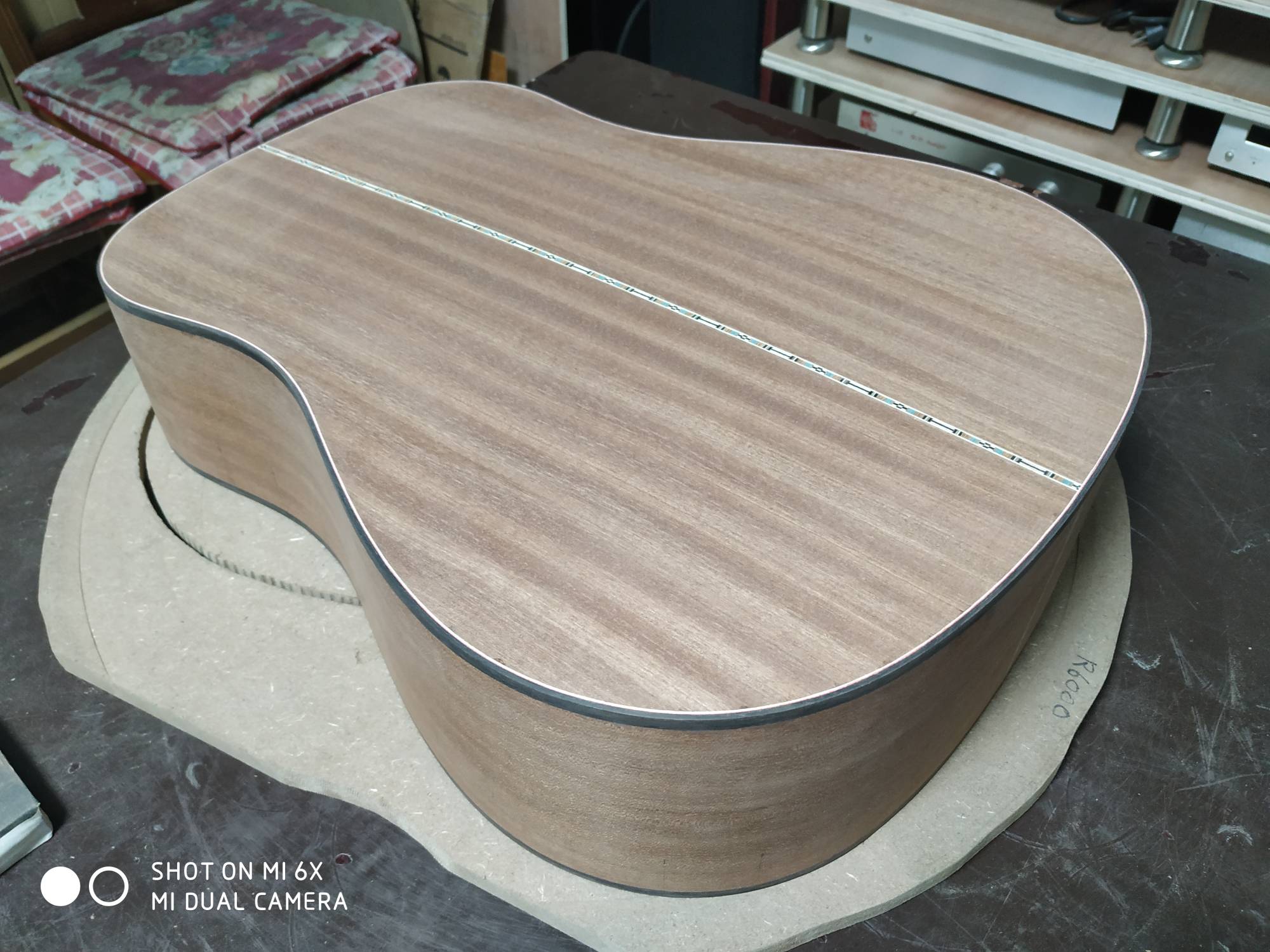

音桶包边之背板侧:
  P: G  P. O- u% I5 P0 A* T, Y" o$ {' x装饰条选白+红+黑，其他同面板侧，用1小时。
% K$ i5 Y, U8 I* |' K

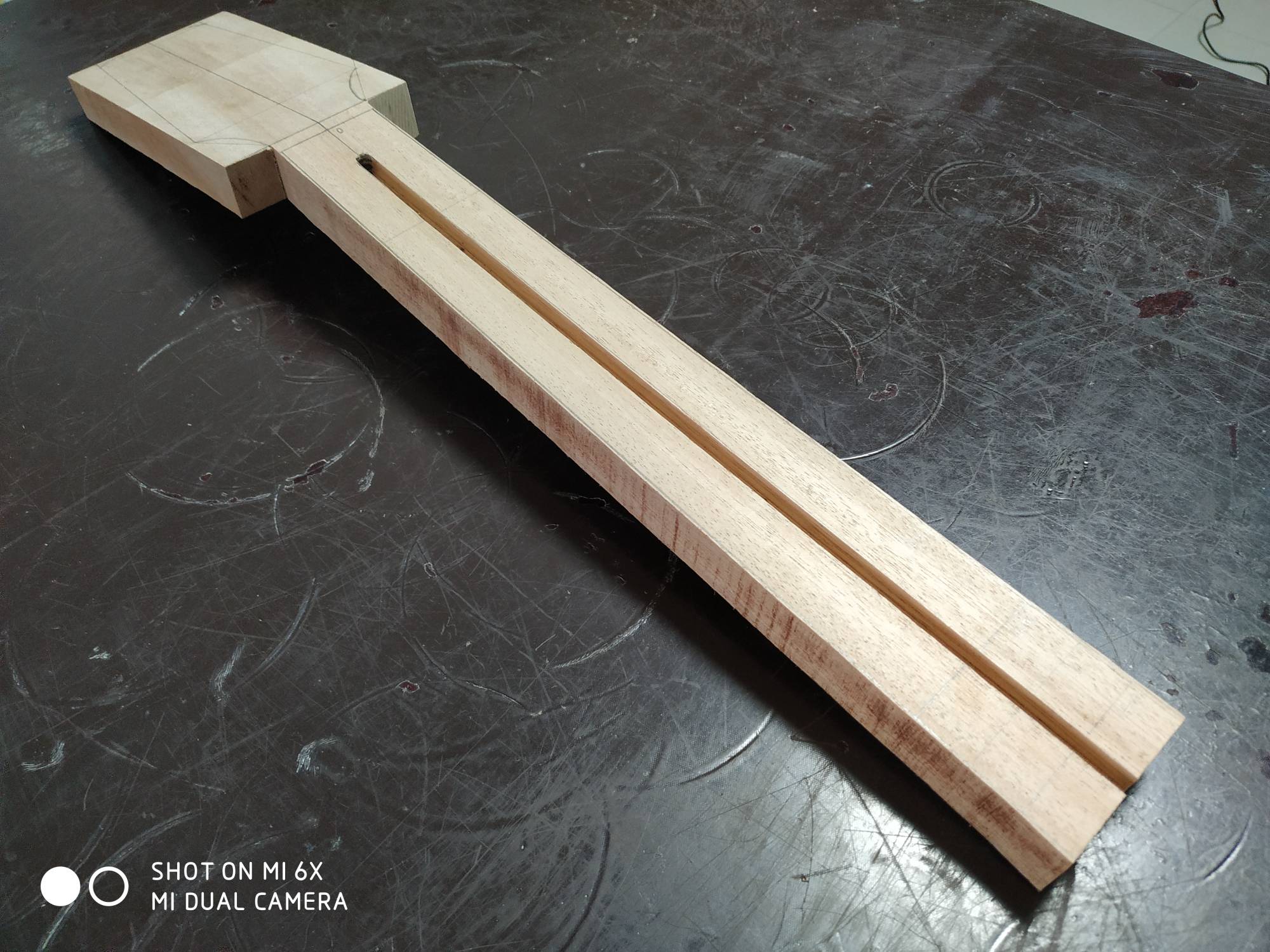

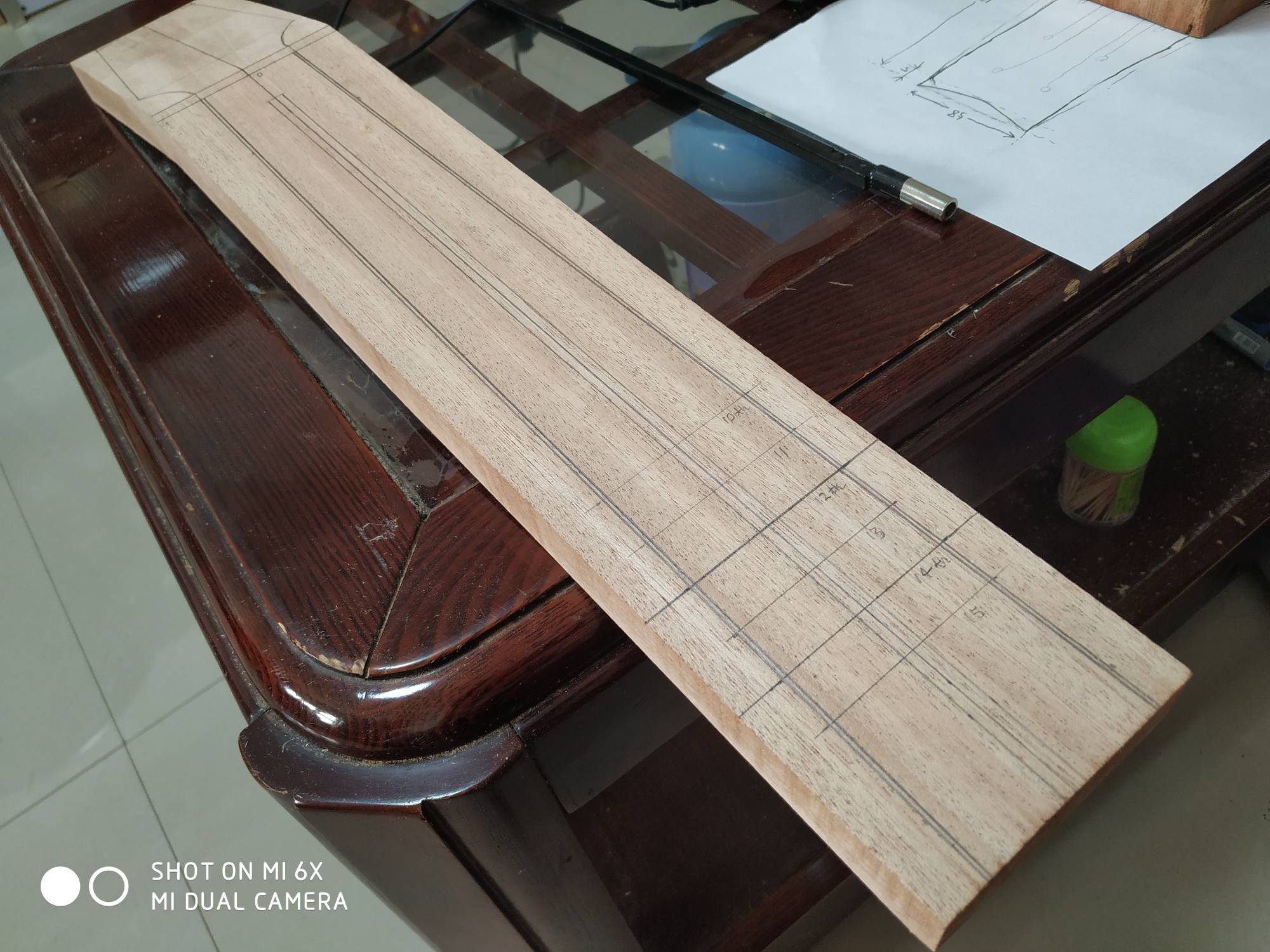

8 Y6 S5 G( P0 K- d5 I继续制作琴颈:

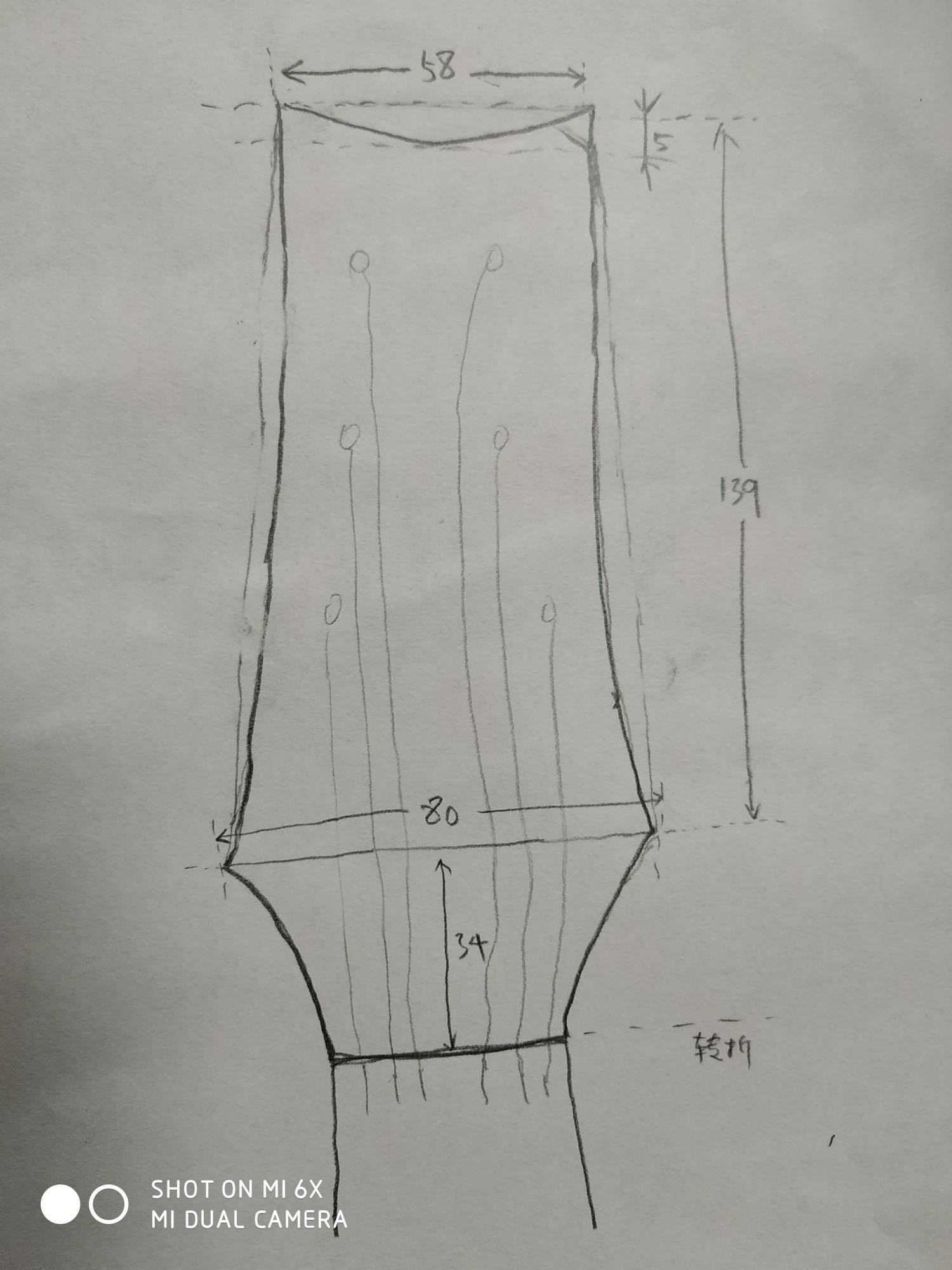

1 |/ k0 d* n1 s4 q6 z$ e) M0 @琴头形状:参考图纸和功课资料，定下基本尺寸和轮廓；
3 k# h, s5 p4 d' ^8 N: @; z& D指板:0品宽度43毫米，12品54毫米，0品到12品距离325毫米，14品与音桶顶部平齐，指板不需要包边；
铁芯:长420，宽6.3，高9毫米，观察已有吉他定调节末端与20品平齐；
( A. L) v! x* C0 R琴踵:底部(琴颈末端)初步定与15品平齐；
7 D8 D/ d7 D5 o7 r5 I根据以上数据划线并标记品位；

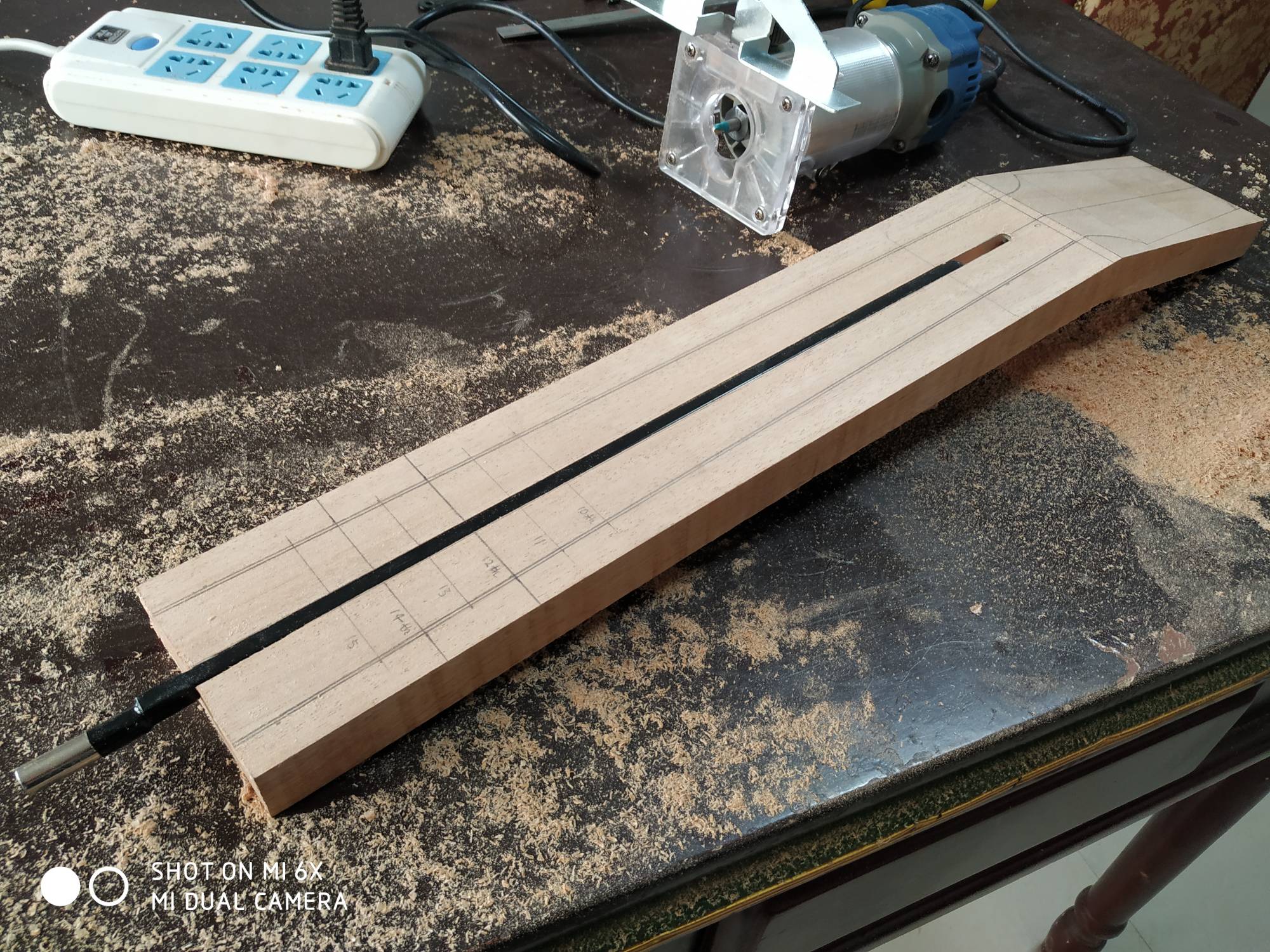

铁芯开槽:修边机加导轨，用1/4英寸直刀和半圆刀，铣出深度约10毫米底部半圆形的槽；
用带锯把琴柄轮廓锯出(方便粘琴踵)；
粘接面用100号砂纸打磨后，用太棒胶把琴踵粘到琴颈上，琴踵:桃花芯成品，￥8；

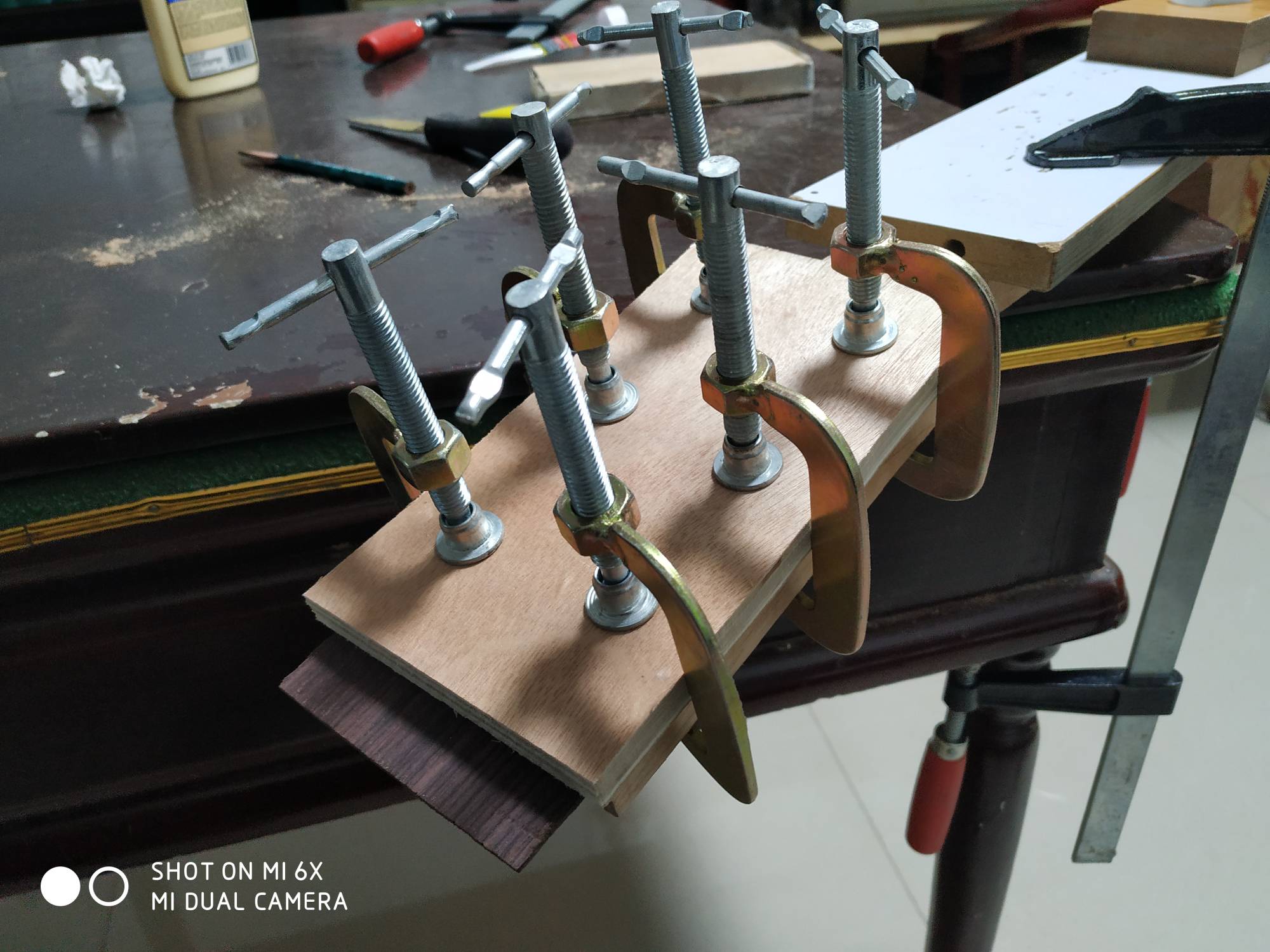

粘接面用100号砂纸打磨后，用太棒胶把琴头贴面(装饰板)粘上(先确定与琴枕的接触面并用锉刀和100号砂纸打磨好(大致)角度)，贴面:成品2毫米厚3A印度玫瑰木，这一小片￥15；
* j( J8 p$ S6 V! o2 x" r9 [7 E所有这些花费5小时，其中很多时间做功课用了。
' c. t" g& v, v; X& \* |+ W

$ M! N' f- O7 j# y2 J4 |" N5 l
# h1 v7 l' x. w% y. l

Jerry@m

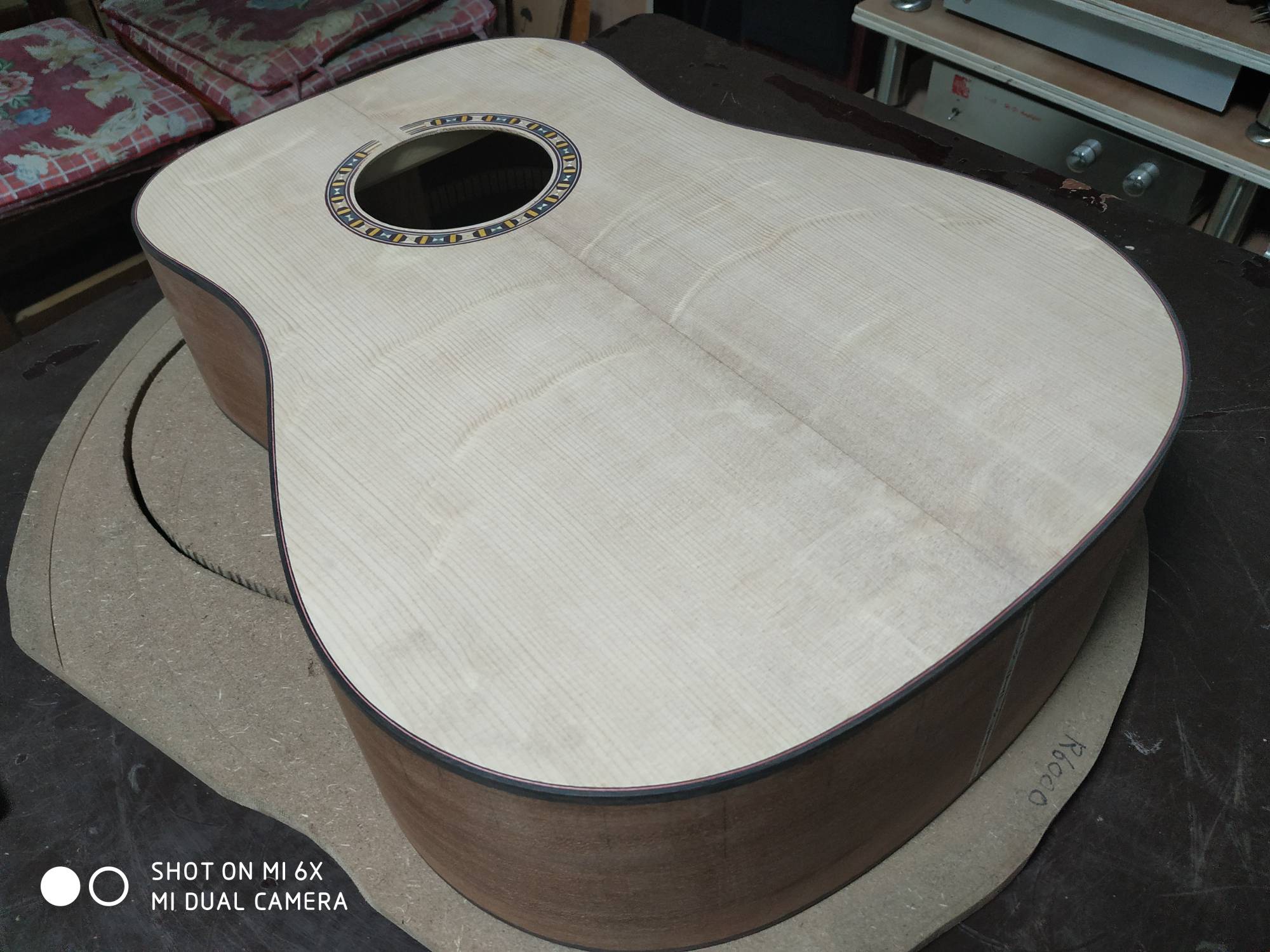

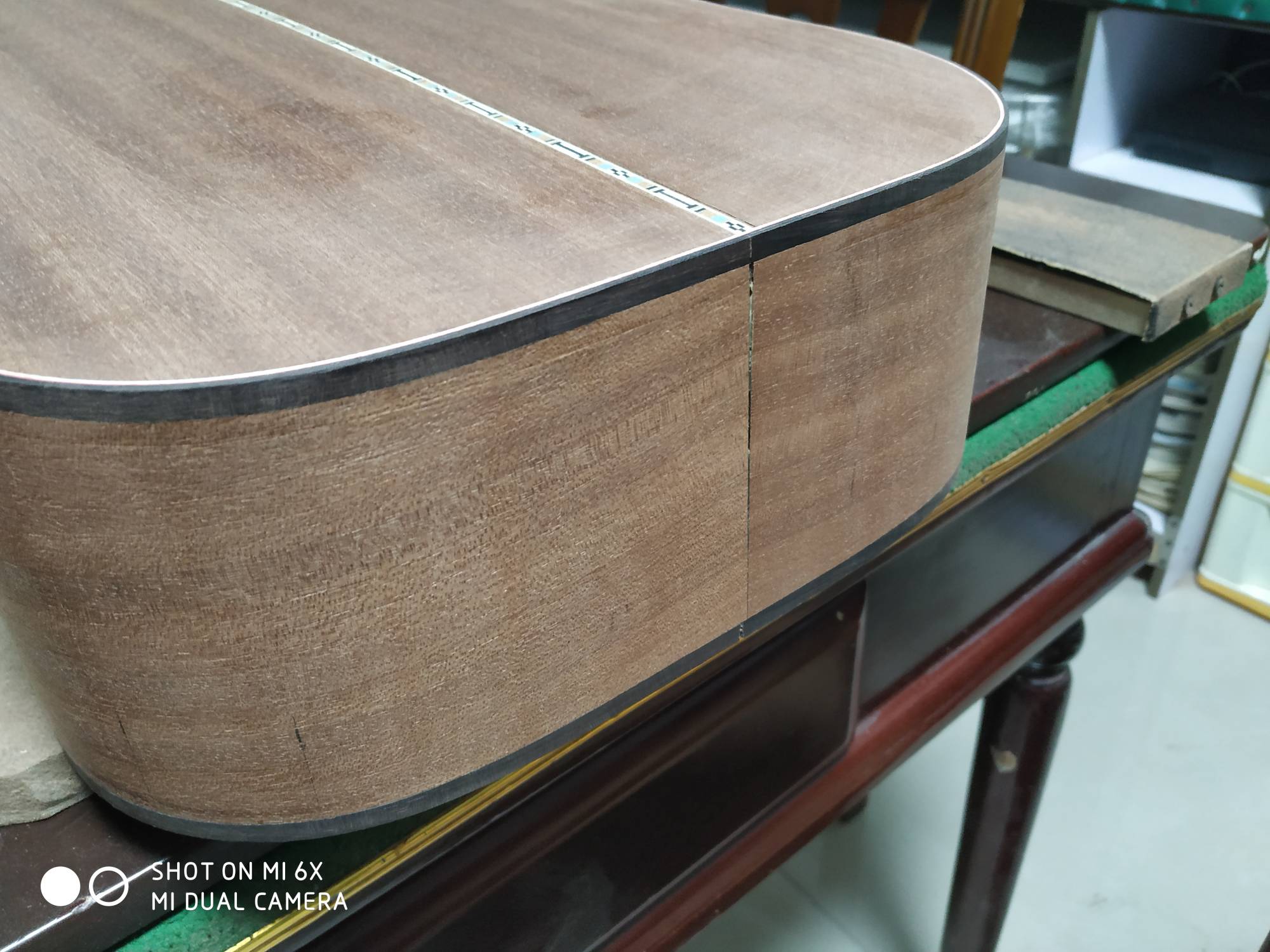

音桶包边打磨:
先后用100、400号砂纸，把包边/装饰条打磨至与相连的面板、背板和侧板平齐且光滑，耗时2小时。

9 |2 k  ]! |/ ]8 _1 }5 n5 X3 P2 _音桶顶端平面打磨:
用100号砂纸打磨出约6厘米宽的平面，作为与琴颈连接的接触面，耗时1小时。
# T. B  w! A! f. ?) R1 s9 T7 ~$ @

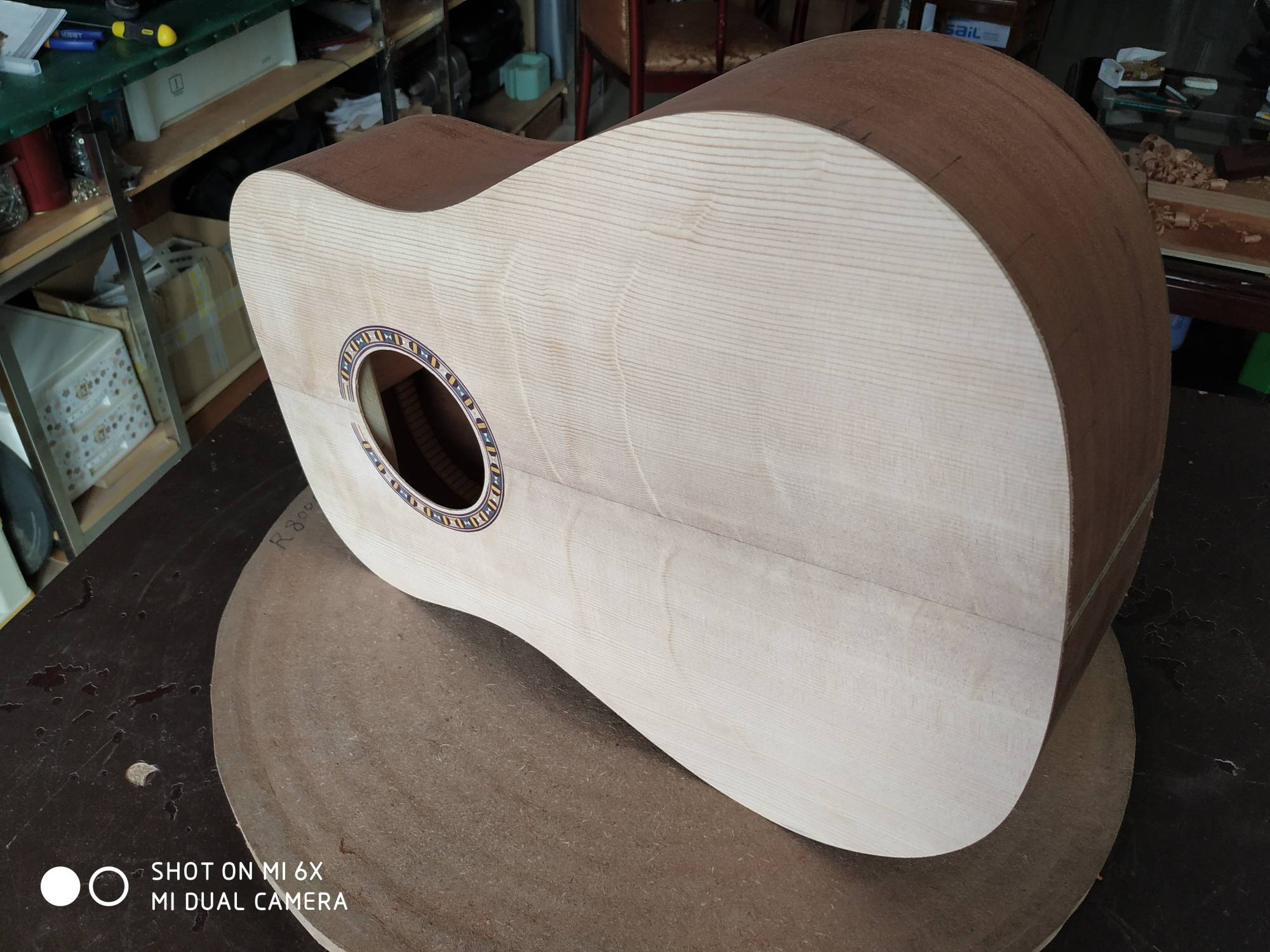

到此，音桶部分制作完成。
" l% u: j! W0 P4 r0 C6 J& T

Jerry@m

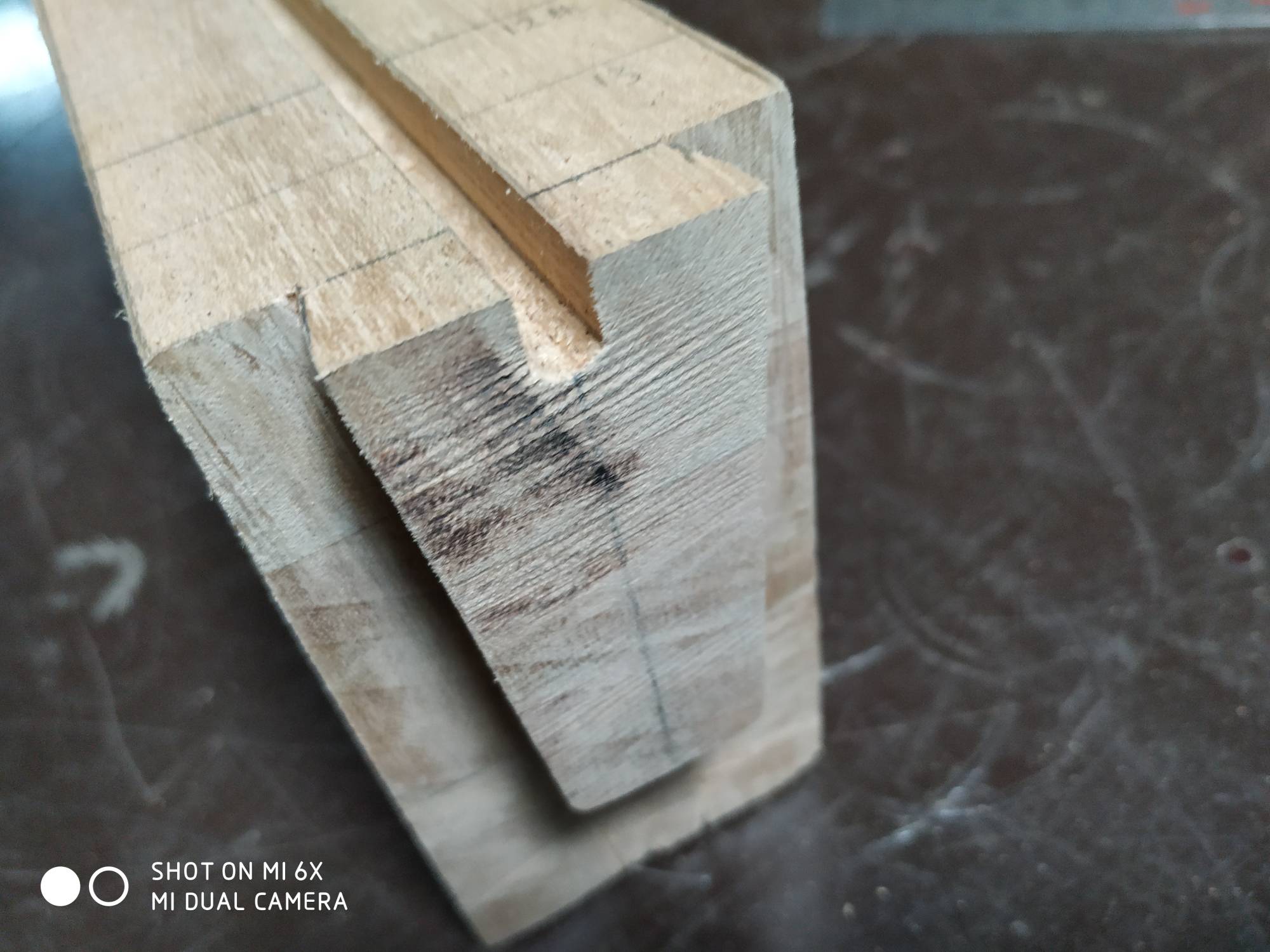

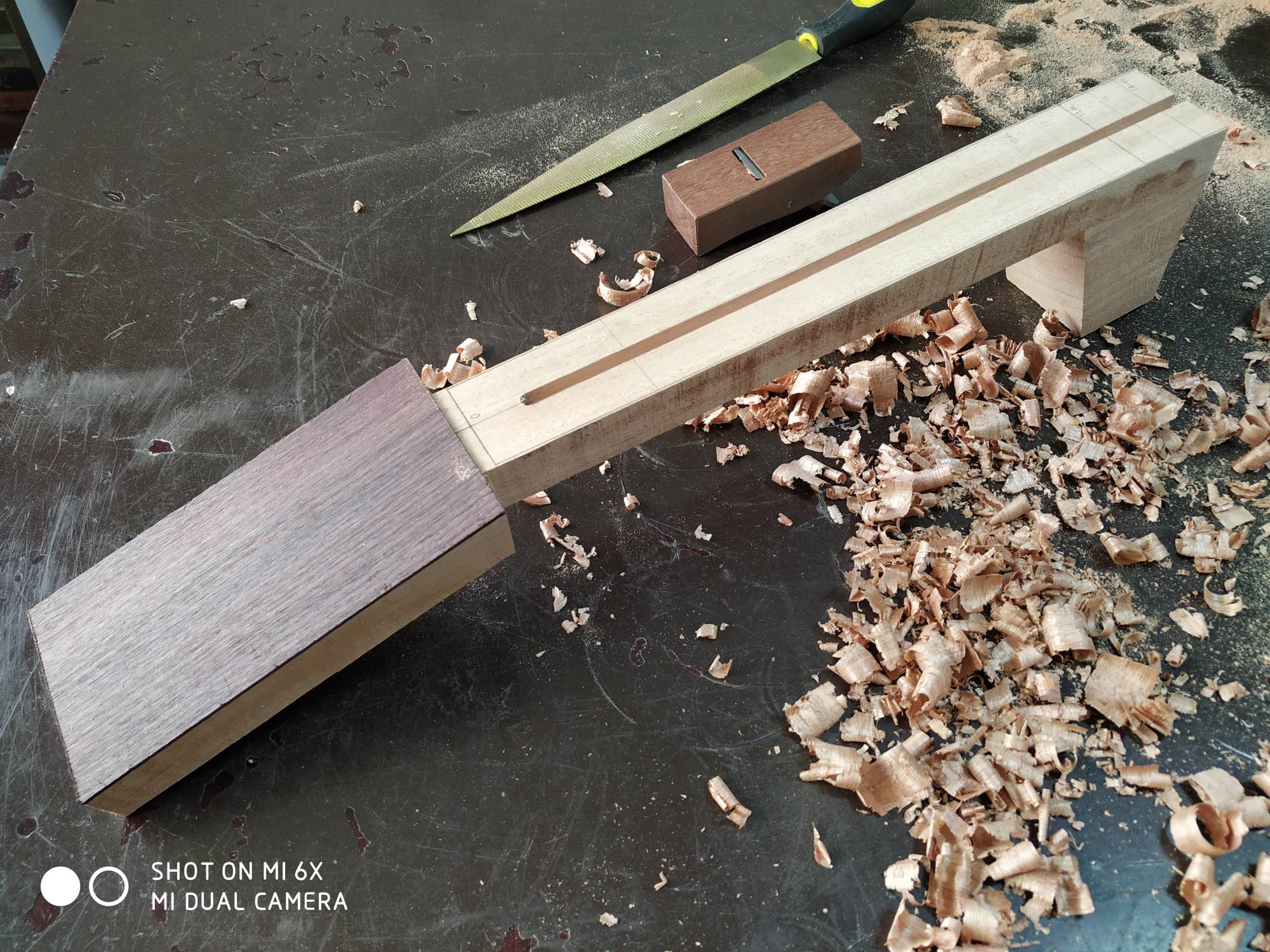

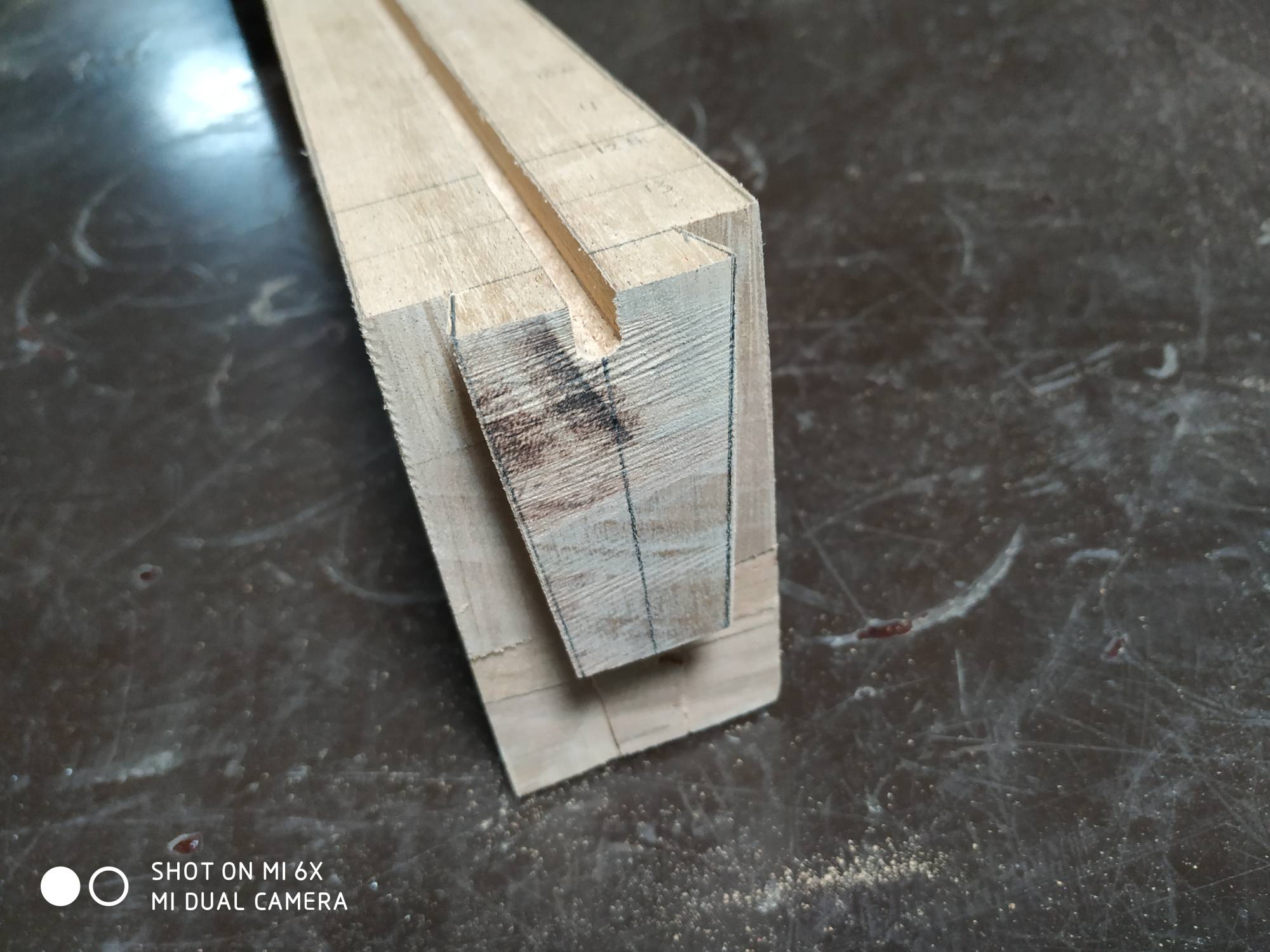

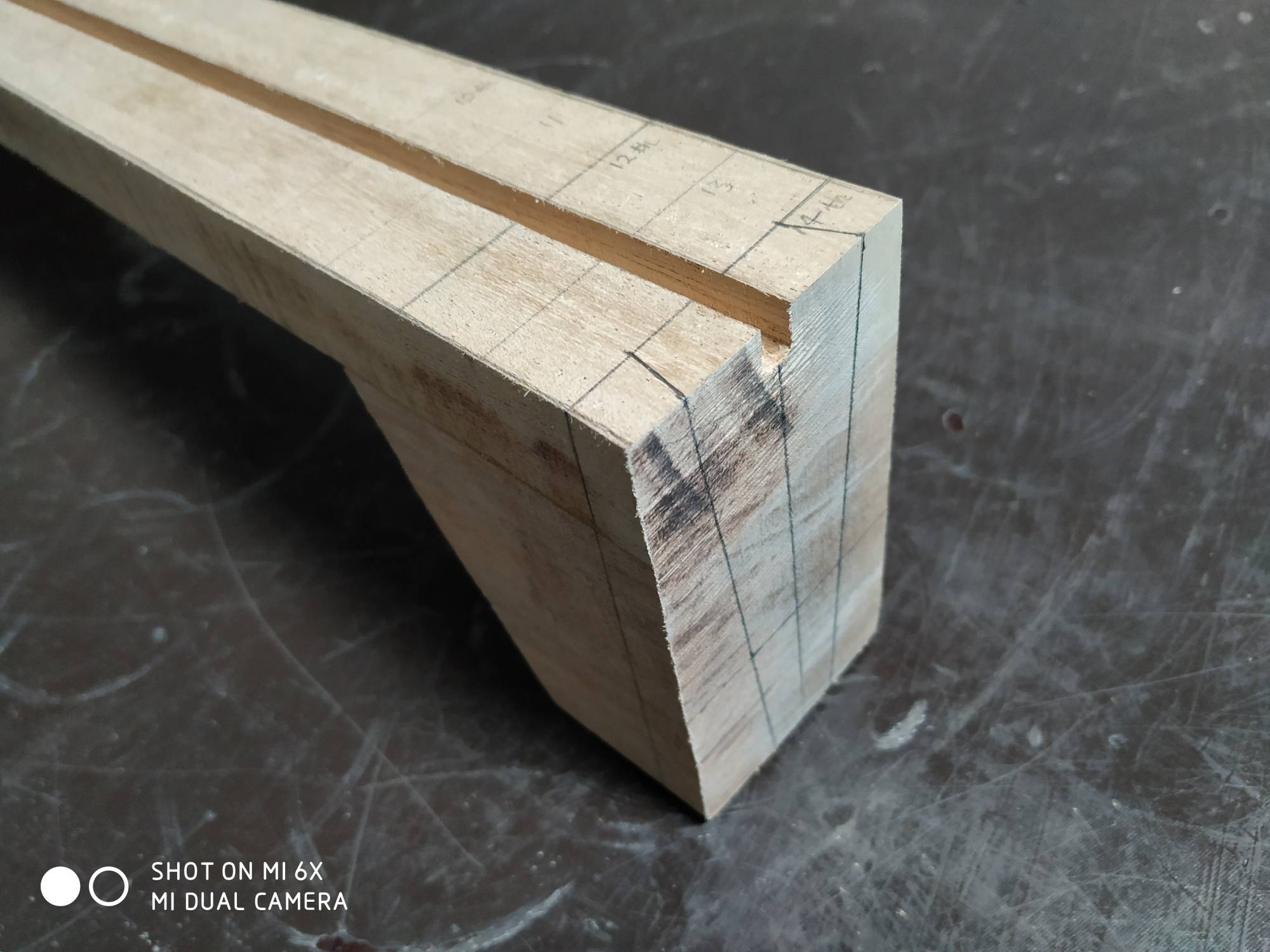

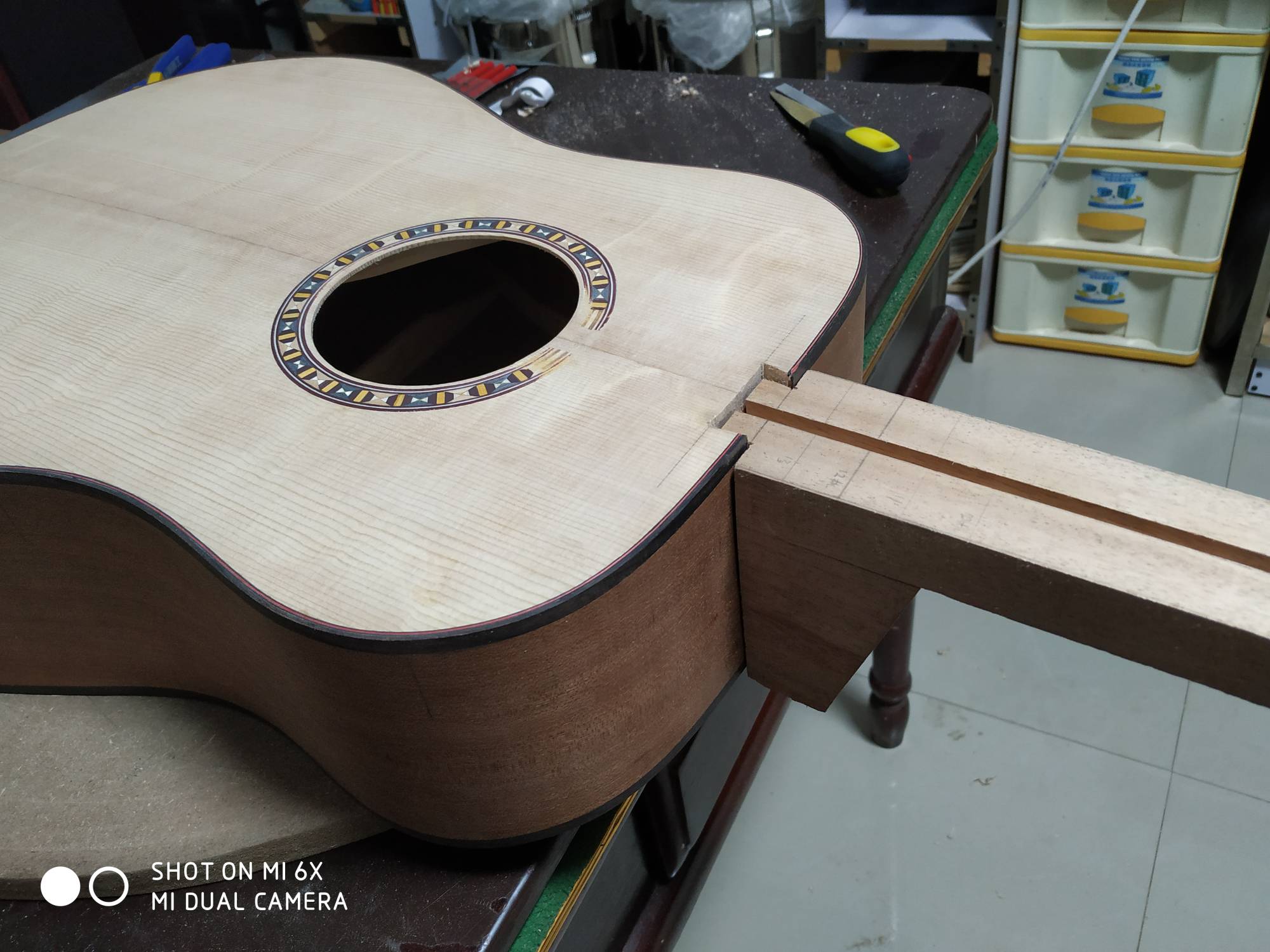

开燕尾之琴颈榫头:
用带锯、锉刀、小刨子把粘好的贴面和琴踵的多余部分大致清理干净；
琴桶面板顶部用100号砂纸打磨出平面，用于粘指板；

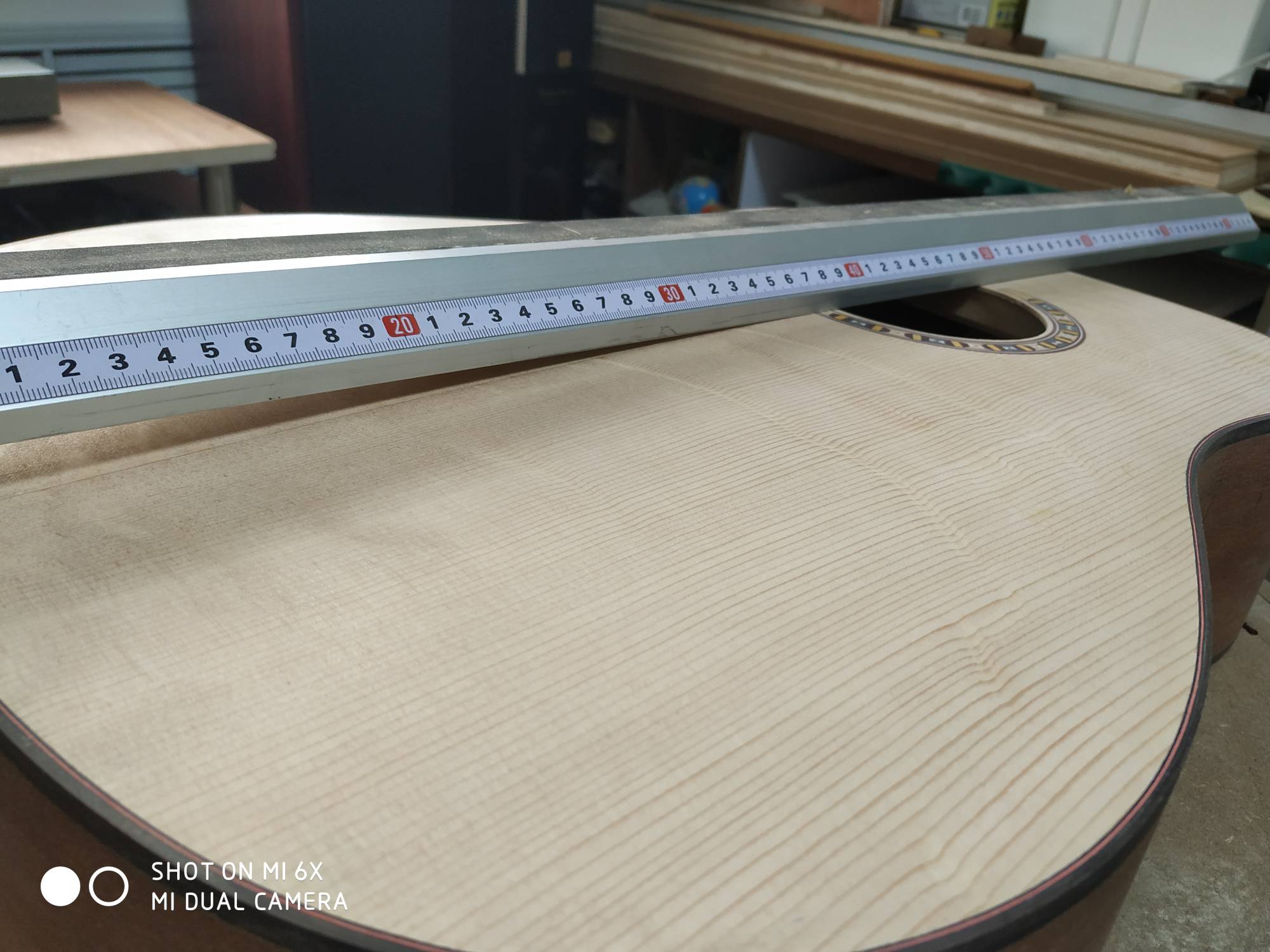

7 U$ s( b, o( w$ S' `用直尺检查上述平面是否合适:琴桥处距离直尺约2到3毫米，没问题；

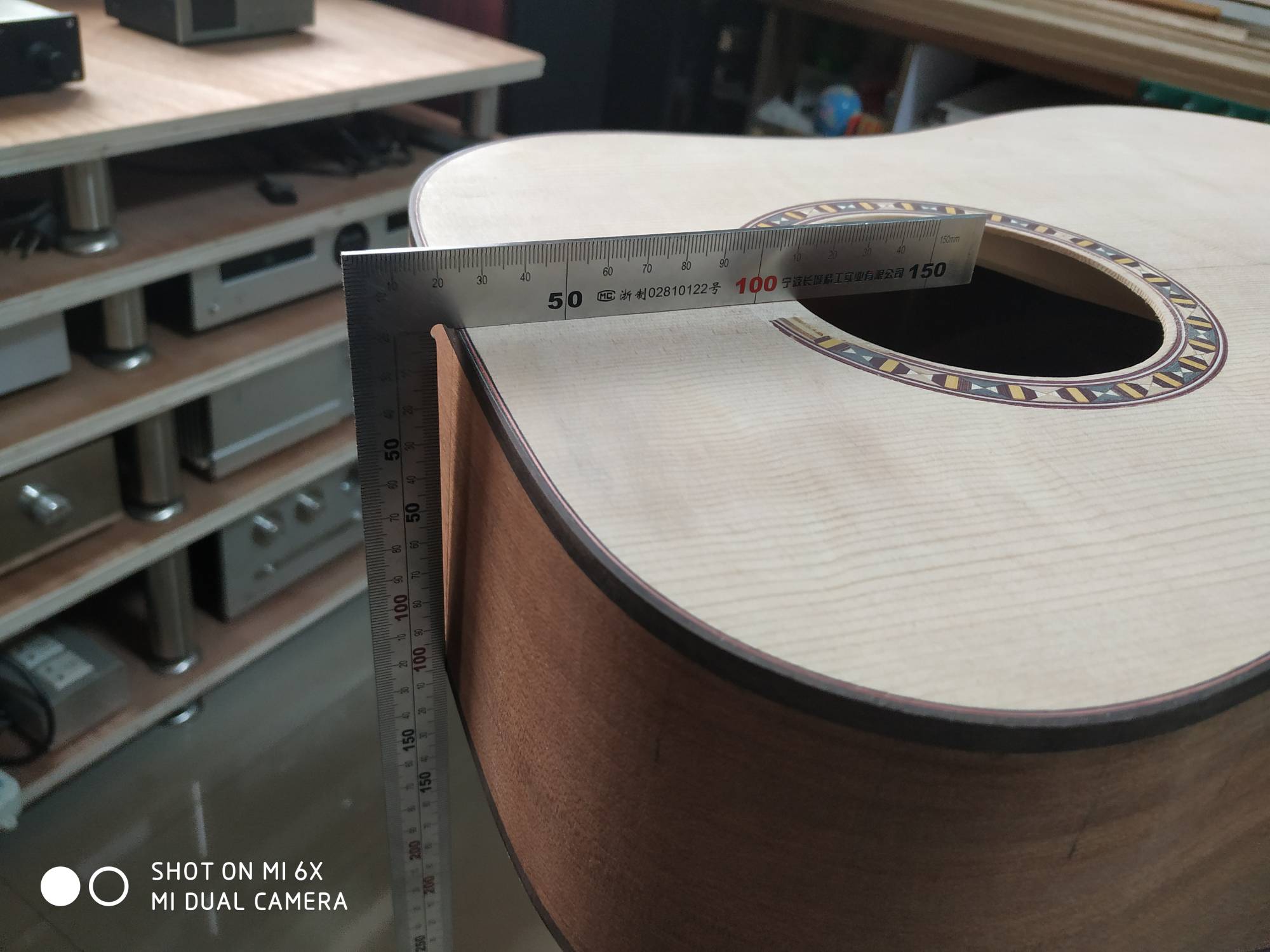

检测上述平面和与之相连的侧板平面之间的夹角(看似直角，实则略大，图纸1.5度，实测约2度)，并把此夹角标记到琴颈末端，使琴颈平面与面板顶部平面重合；
9 ^9 |6 p8 g. h3 O! F' ?按上述标记划线，留出榫头厚度，带锯锯掉琴踵端多余部分；

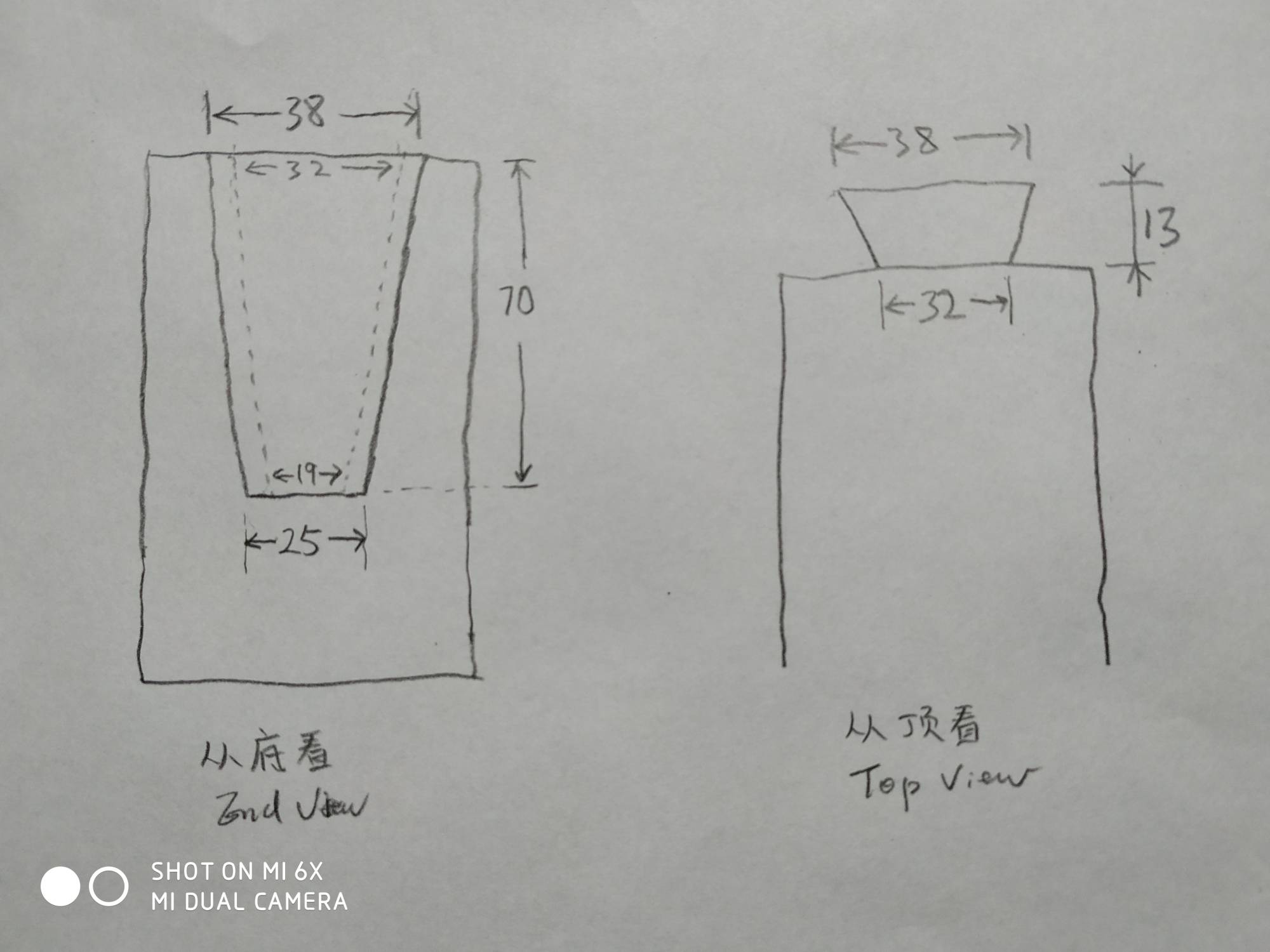

  N" A& E! y: K+ }: E- b0 X按图纸划线，用开榫锯锯出榫头形状，稍留余量；
& v- T: L8 T: z! d: K! ^用扁铲、什锦锉修整并打磨光滑榫头和周边平面；
. @8 N2 T" f+ j/ B共折腾5小时，最后结果虽离完美差很远，但无大失误，符合预期。




1 W% I8 m# f( J, G0 c, B
4 C$ h/ Q/ C2 f) a( {3 j

, S- }0 y% V( I! B. ?

这个院长不太冷

Jerry@m 发表于 2020-7-3 22:44
今天没有实质进展:
面板打磨，纠结了半天，淘宝查了下，决定入手一台砂光机，没用过；
9 B, _. R0 H# J& f& g6 r想着做个修边机附件 ...

/ b! w' X6 H9 V) I; t. ^3 v' @音梁支撑的不光面板，还有最后的6根钢弦。那个拉力没有音梁面板是吃不消的。
5 P% f" l; {1 w7 `

Jerry@m

这个院长不太冷 发表于 2020-08-03 21:26
' ]: D; N  Q* j* N音梁支撑的不光面板，还有最后的6根钢弦。那个拉力没有音梁面板是吃不消的。

嗯，是的，音梁是必须的，但弧度按说是可以去掉的，如果不加前后弧度，制作起来会少很多麻烦。

Jerry@m

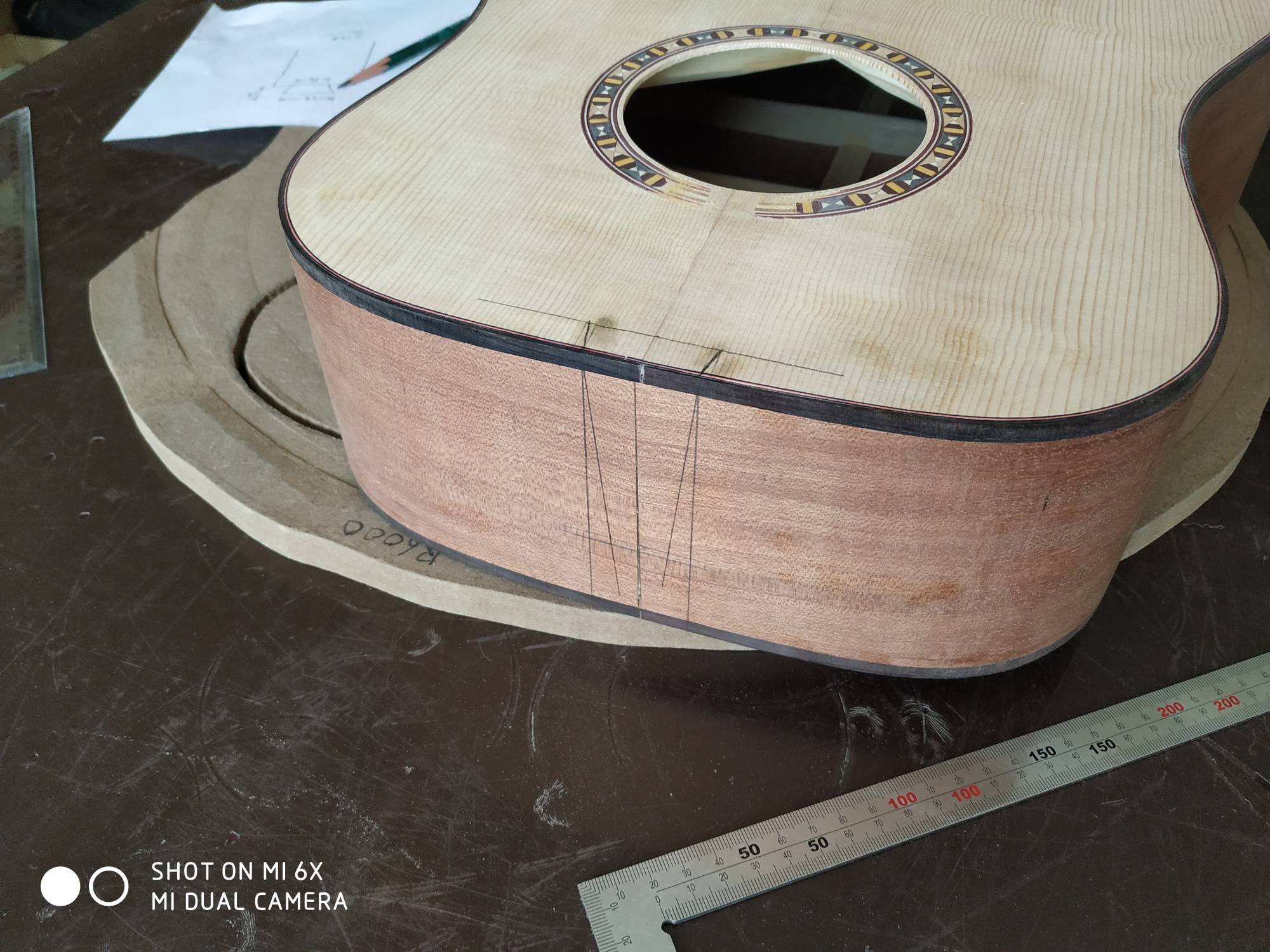

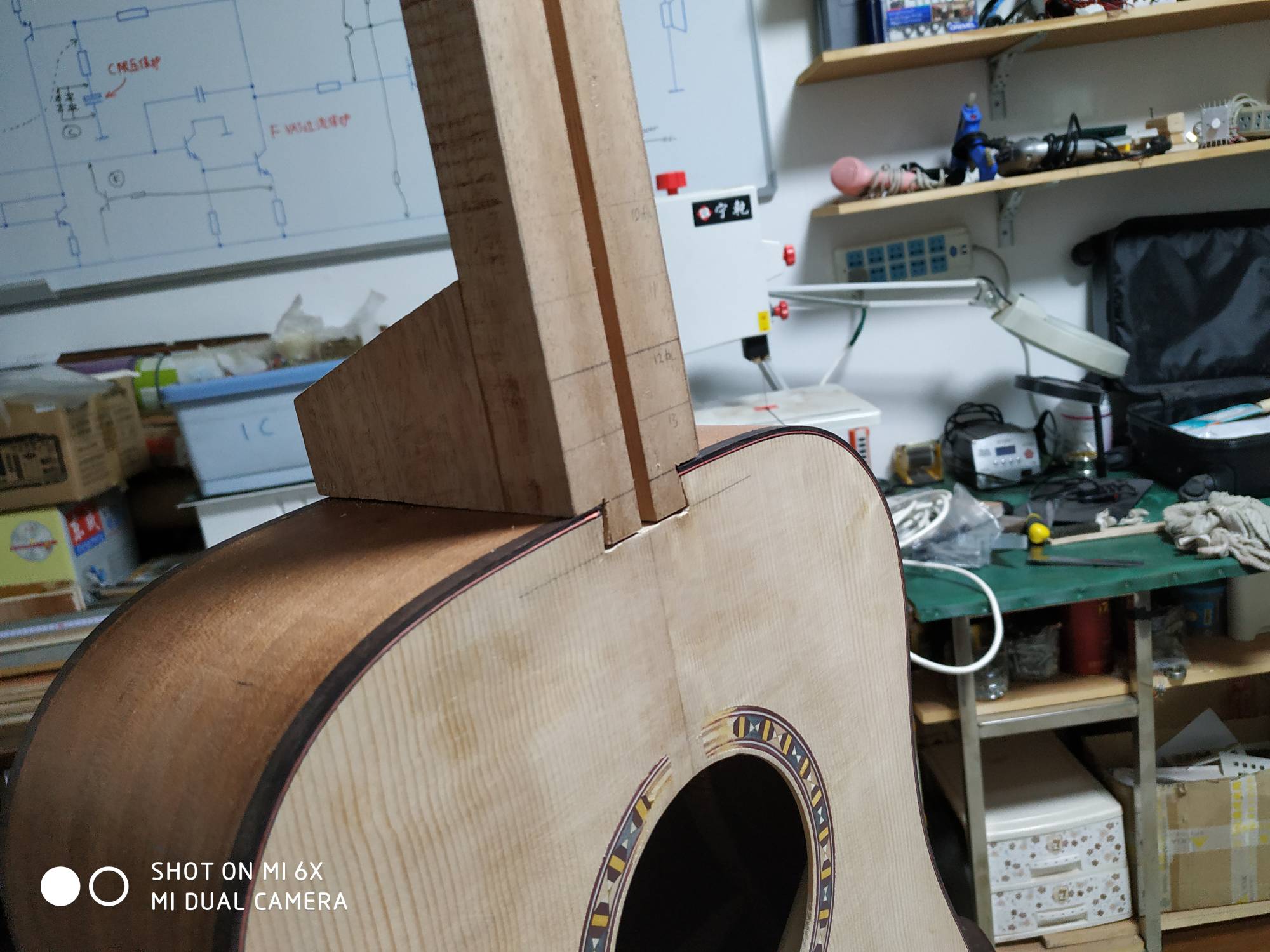

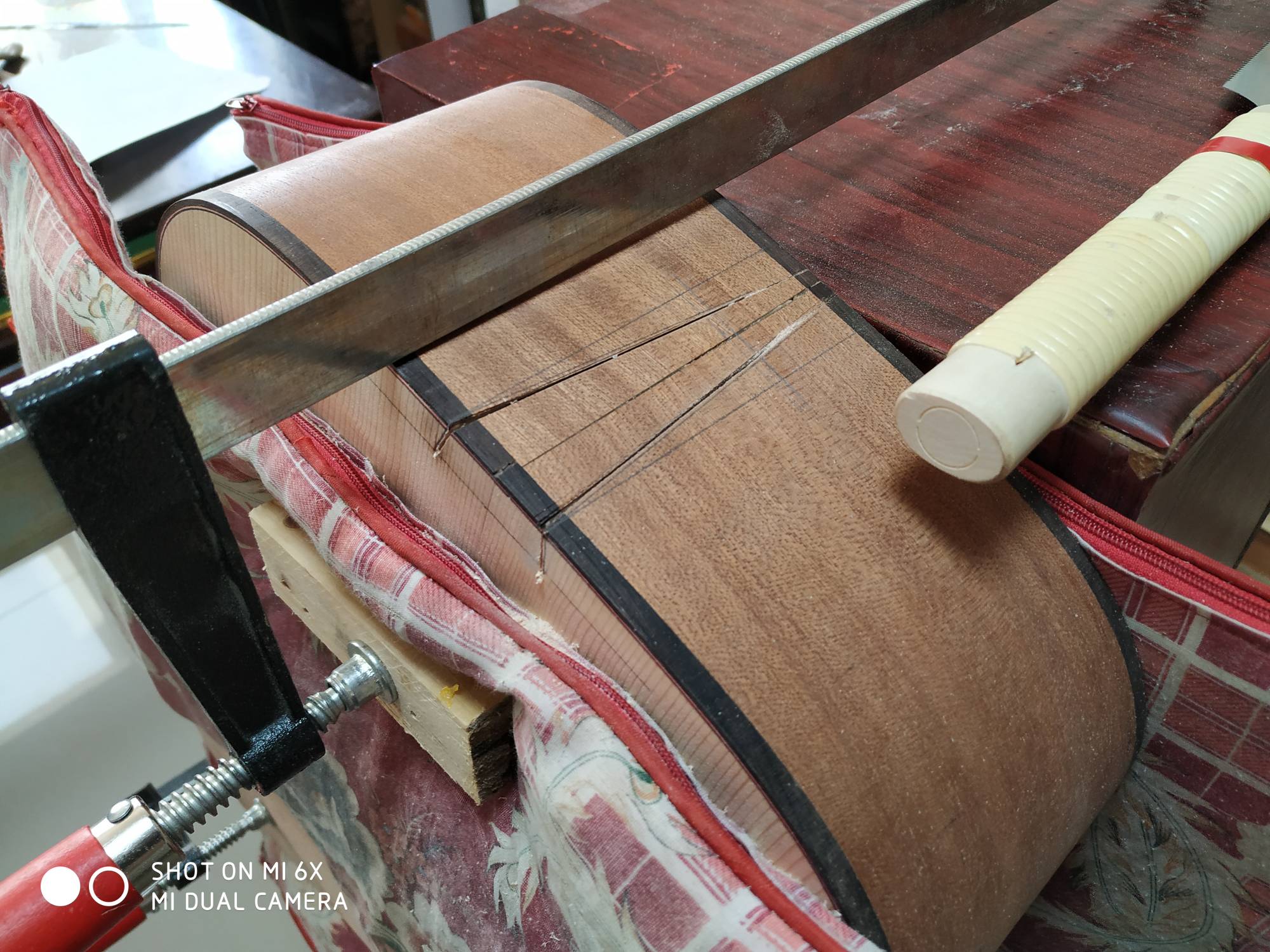

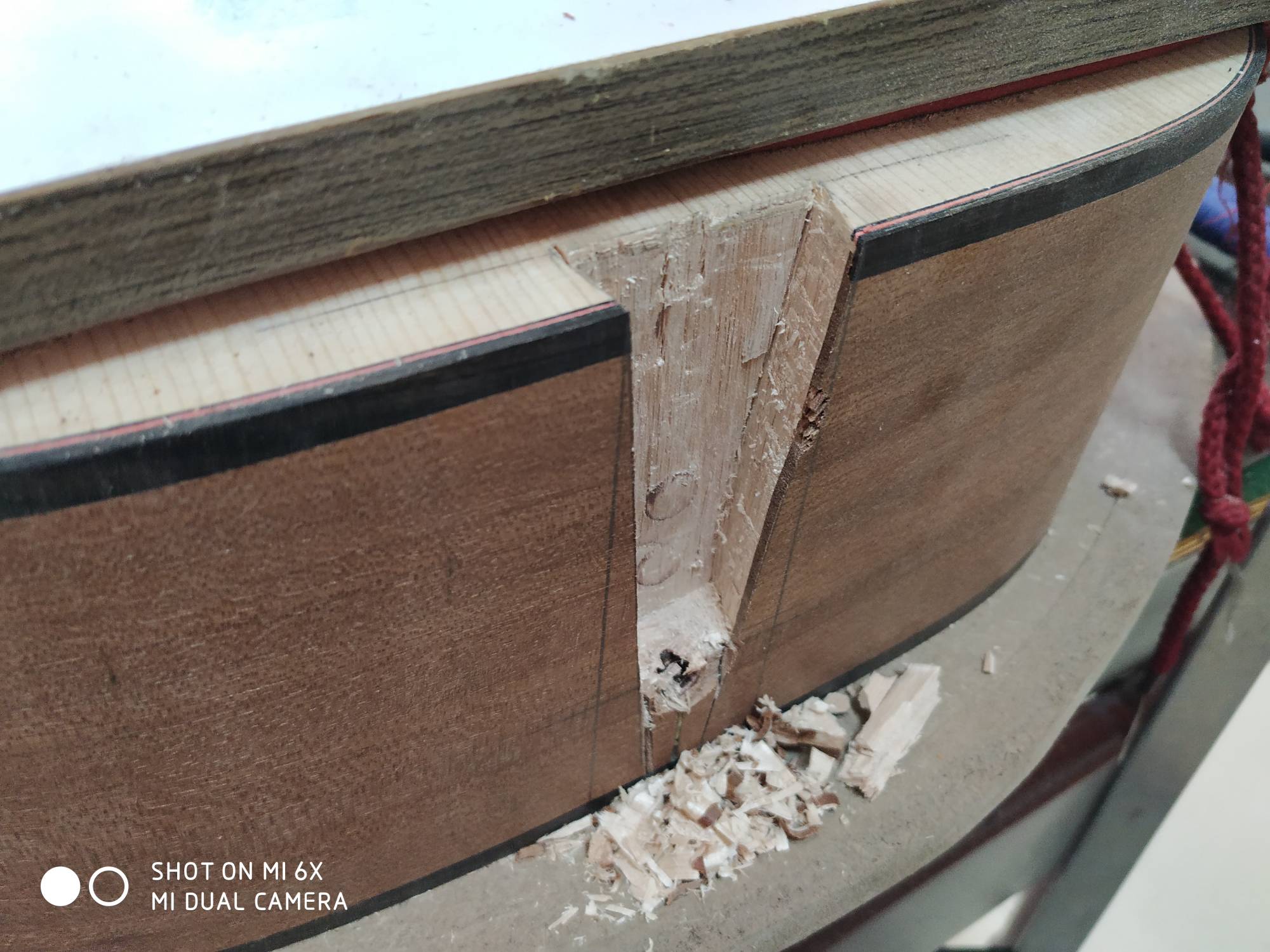

开燕尾之音桶榫眼:
在音桶打磨好的平面上划线，用开榫锯锯出两个斜面；

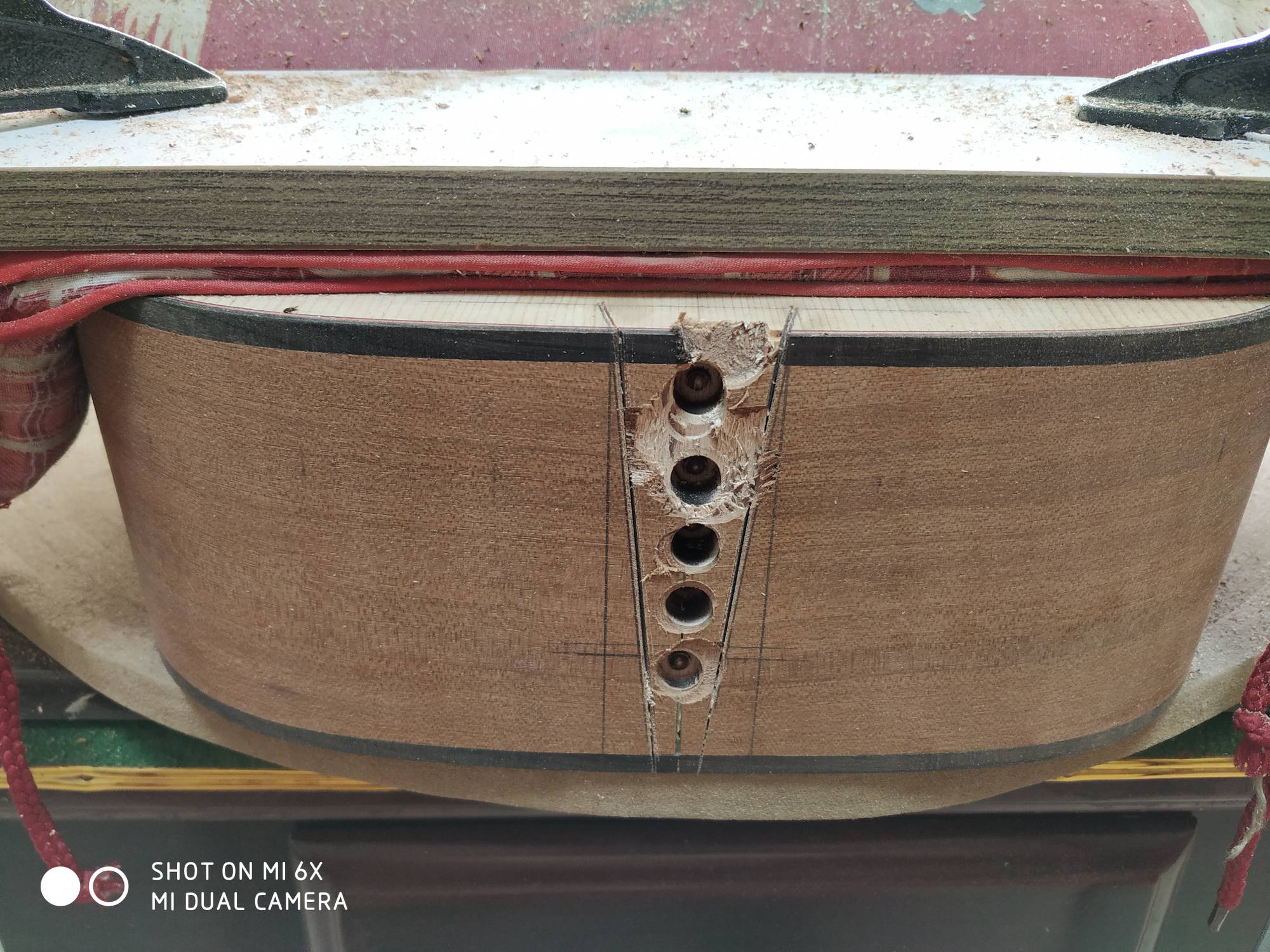

6 j! O, v1 `/ M0 k2 s  t本打算用修边机调好深度把两斜面间的木头铣掉，操作起来根本不行，只能弄几个洞；
" ?! t( q( u, Q- k4 h! m: G; @用凿子清除多余部分，再用锉刀配合修整、打磨光滑；
5 G2 u2 C0 Q  h5 l5 Q- d试着安装琴颈，反复修整榫头、榫眼，直到可以把琴颈角度调好。此时榫卯间缝隙已经较大，需要正式安装时用木片修正；
2 Y+ L; l- N3 R1 E6 x耗时4小时。
7 r' z$ B7 L1 i' p- ]: c$ c

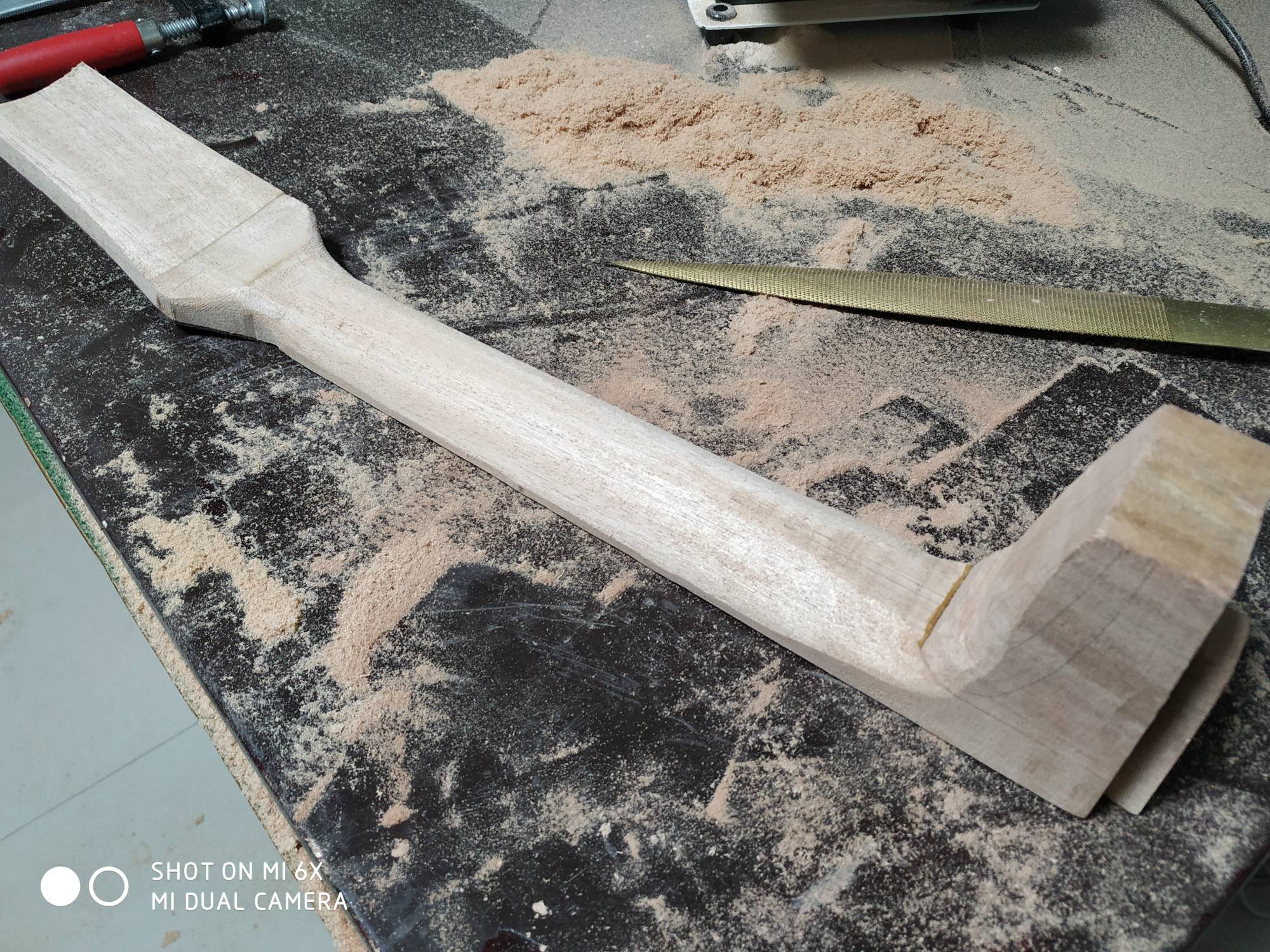

5 @+ I  l- m; {0 c$ n琴颈制作之琴头成型和琴柄打磨:
琴头厚度参考已有吉他，定为15～16毫米，多余部分用手锯锯掉；
把琴头轮廓在琴头背面划线后用带锯锯出，然后用砂带机和木锉打出弧度；
9 q6 x4 L9 Y* p3 j! x; a* a7 i琴柄背面的弧度全用木锉打，琴柄(中线)厚度定为21～25毫米，0品最薄，向下变厚；
上述琴头、琴柄的弧度，琴柄的厚度变化，以及琴头琴柄连接处的形状，基本都是凭感觉处理，目测舒服就妥；
耗时3.5小时，琴踵处尚未处理。
