【新手向】从零开始DIY雕刻机

心灵De另一半 · 发表于 2020-5-7 10:50:20

快乐男生发表于 2020-5-7 10:36! A- S* {$ k$ y' q
这的花岗岩共花了多少钱

加运费1750

比铸铁机架便宜多了，还比铸铁稳定

励磁器狂人 · 发表于 2020-5-7 12:06:31

心灵De另一半发表于 2020-5-7 10:49

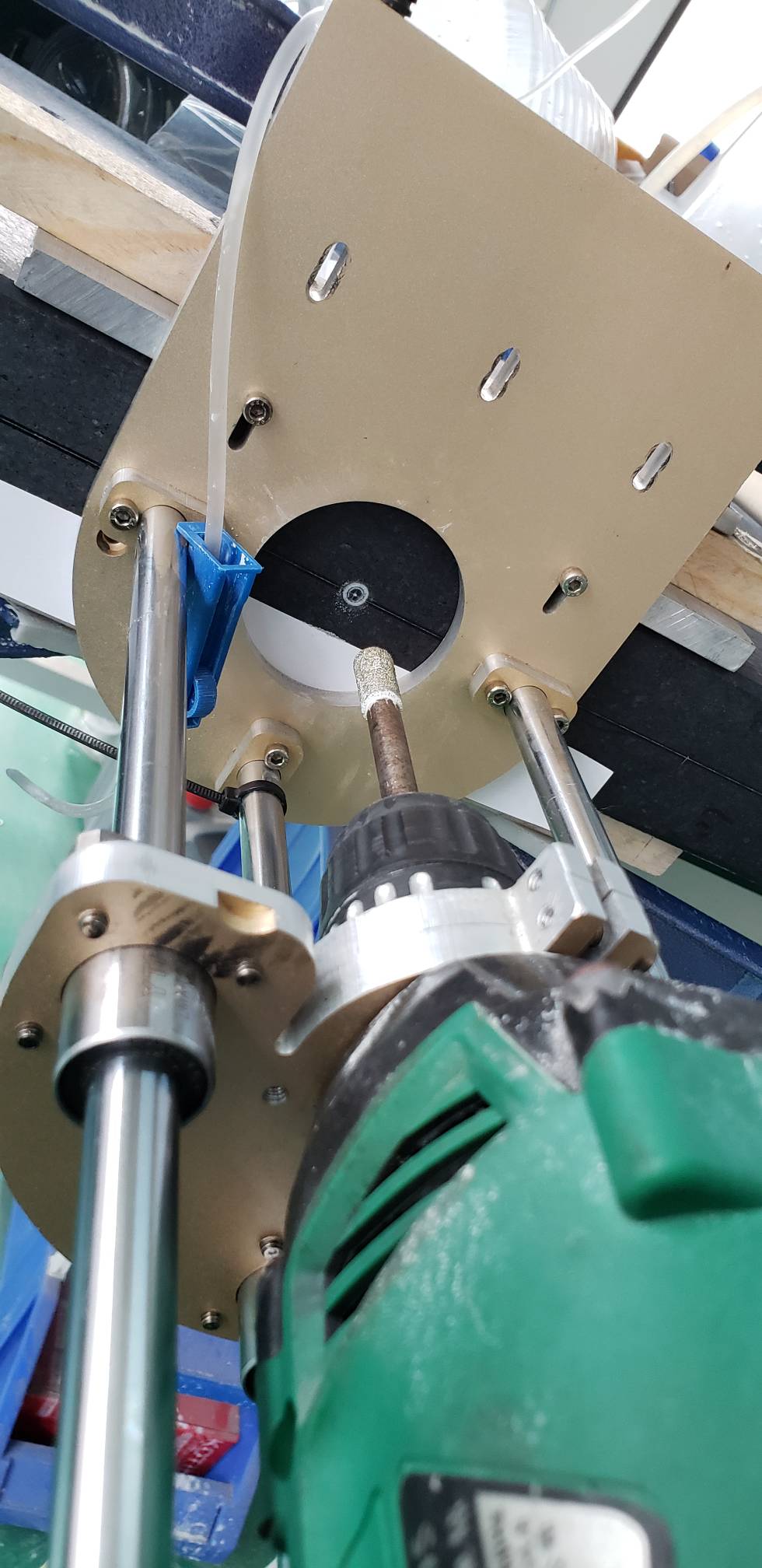

& n$ x9 Y# [9 h: v# I1）划线定位，自己做的支架上面有对应的位置，选好对应的位置2）电钻夹住中心钻，完成电钻定位1 C# @9 E" b, l" u) S% F; `9 h
3）用木 ...

可以，你是用钢尺定位划线的？还是高度游标卡尺

心灵De另一半 · 发表于 2020-5-7 12:30:43

励磁器狂人发表于 2020-5-7 12:060 `* @6 T1 C2 _' m
可以，你是用钢尺定位划线的？还是高度游标卡尺

高度尺划线，当然也用到了钢尺，甚至用到了卷尺！

心灵De另一半 · 发表于 2020-5-7 13:23:12

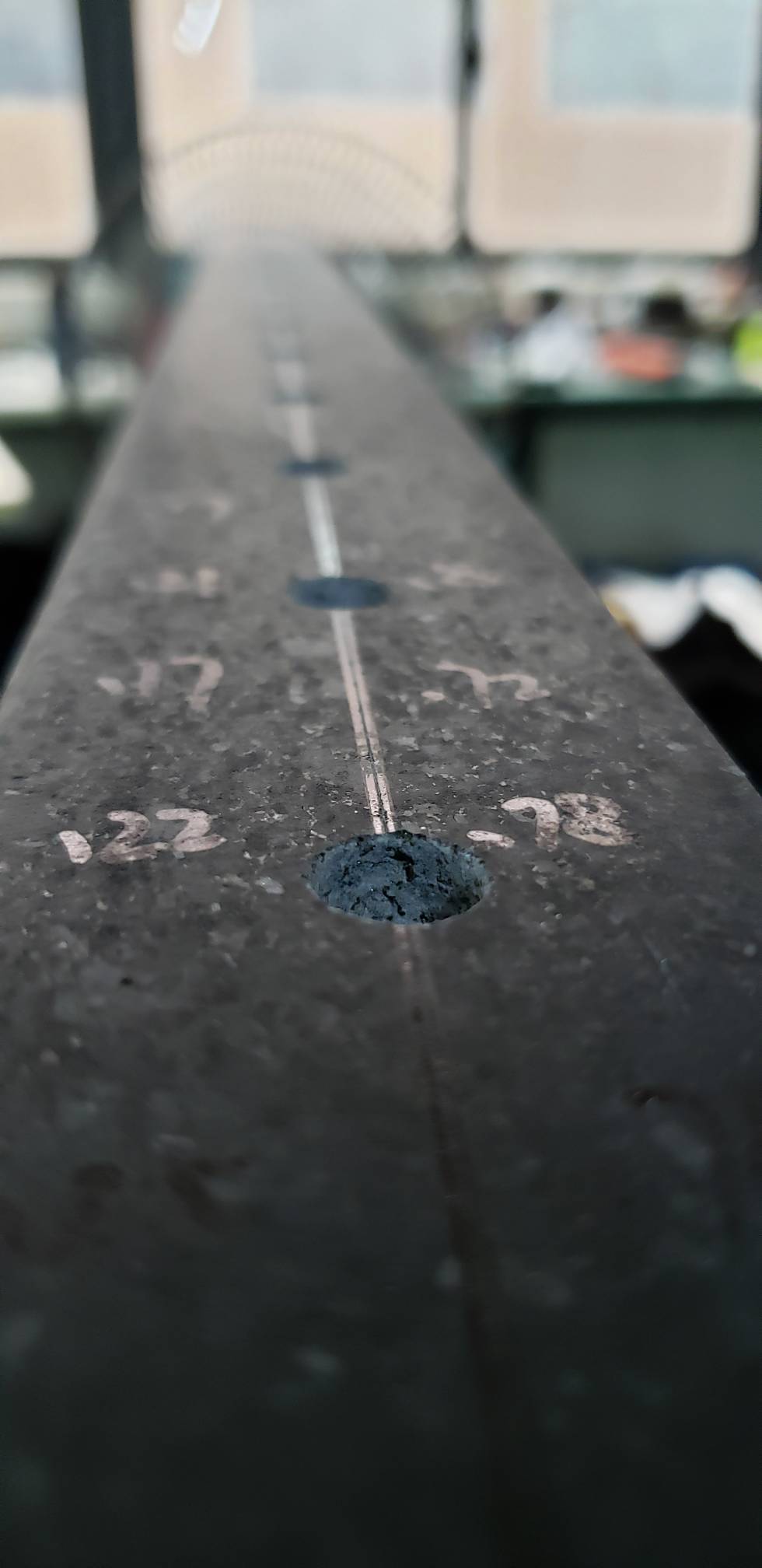

继续打孔，

心灵De另一半 · 发表于 2020-5-7 15:57:57

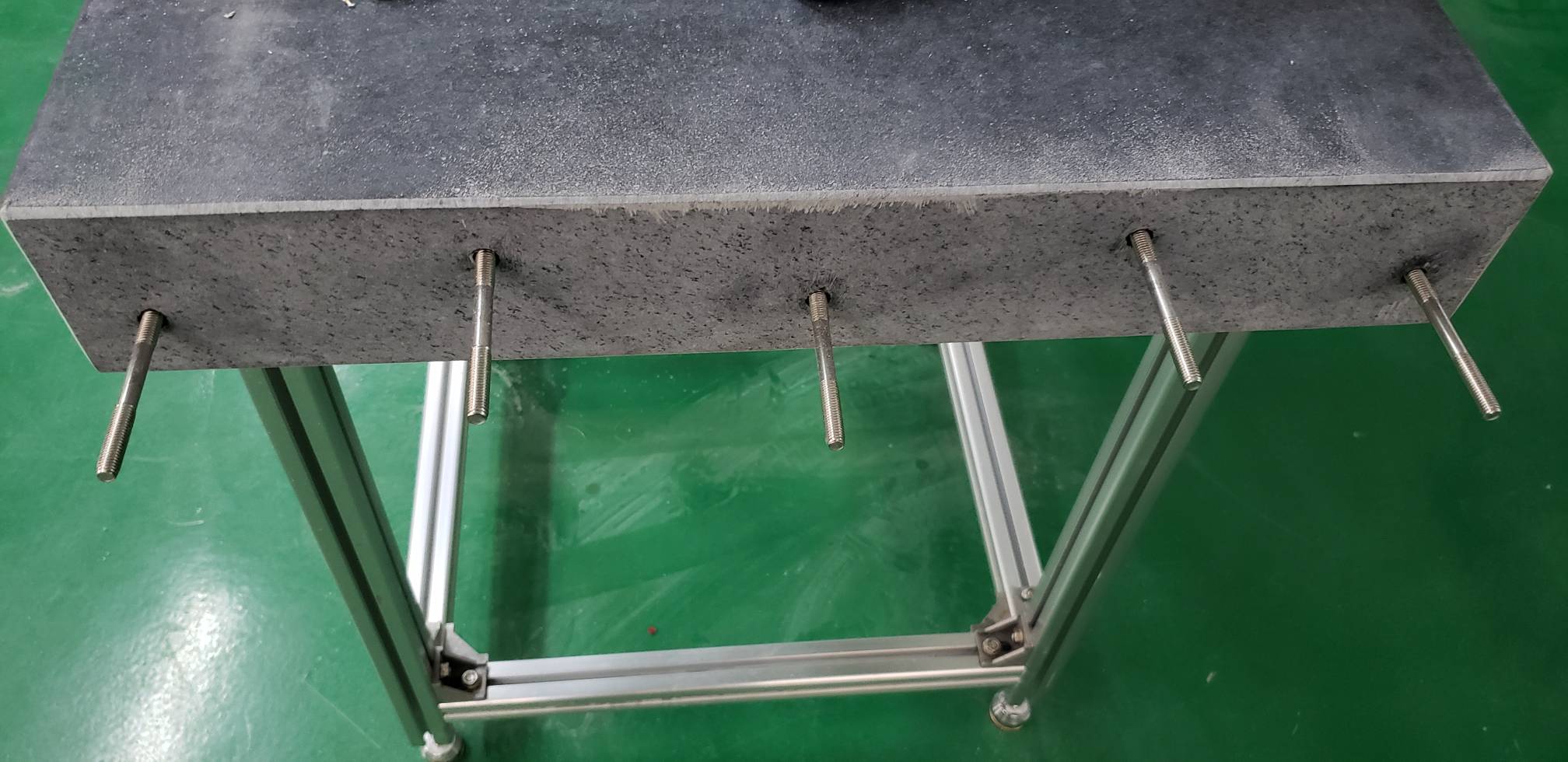

更新基础Y轴支撑导轨孔打好了，下一步校准，上AB胶粘住

心灵De另一半 · 发表于 2020-5-7 16:14:52

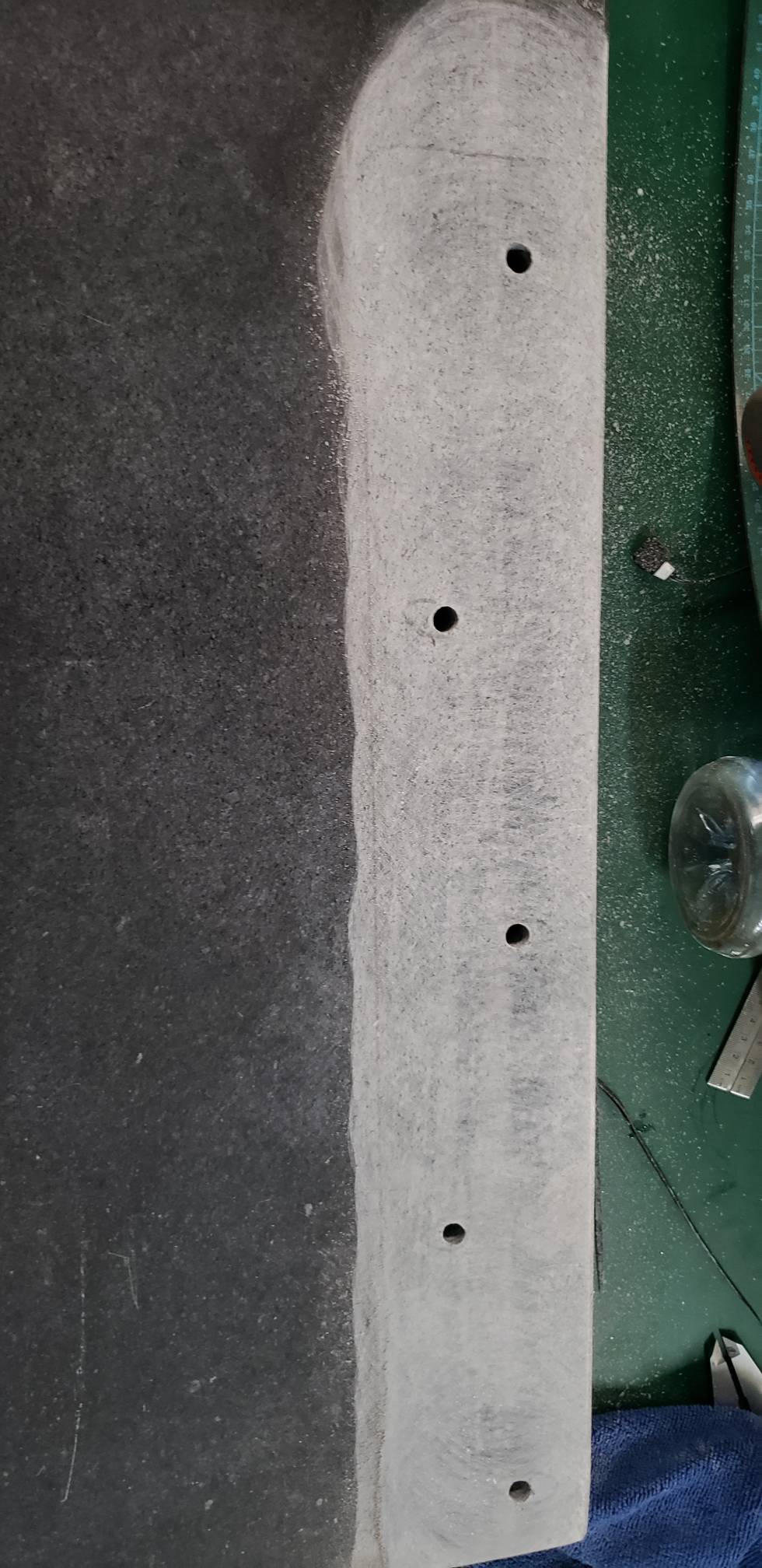

把AB胶的施工面磨毛

励磁器狂人 · 发表于 2020-5-7 16:42:15

心灵De另一半发表于 2020-5-7 12:30' Z5 @9 h# ^0 z+ u6 D
高度尺划线，当然也用到了钢尺，甚至用到了卷尺！

钢尺精度可以接受，用卷尺的话不怕精度达不到吗？

心灵De另一半 · 发表于 2020-5-7 16:59:11

励磁器狂人发表于 2020-05-07 16:42
8 x3 I3 q1 X" X+ ?2 }5 G4 o钢尺精度可以接受，用卷尺的话不怕精度达不到吗？

打孔余量预留1mm，只是用来连接石材，导轨固定孔是拿导轨比划着打的

心灵De另一半 · 发表于 2020-5-7 17:48:22

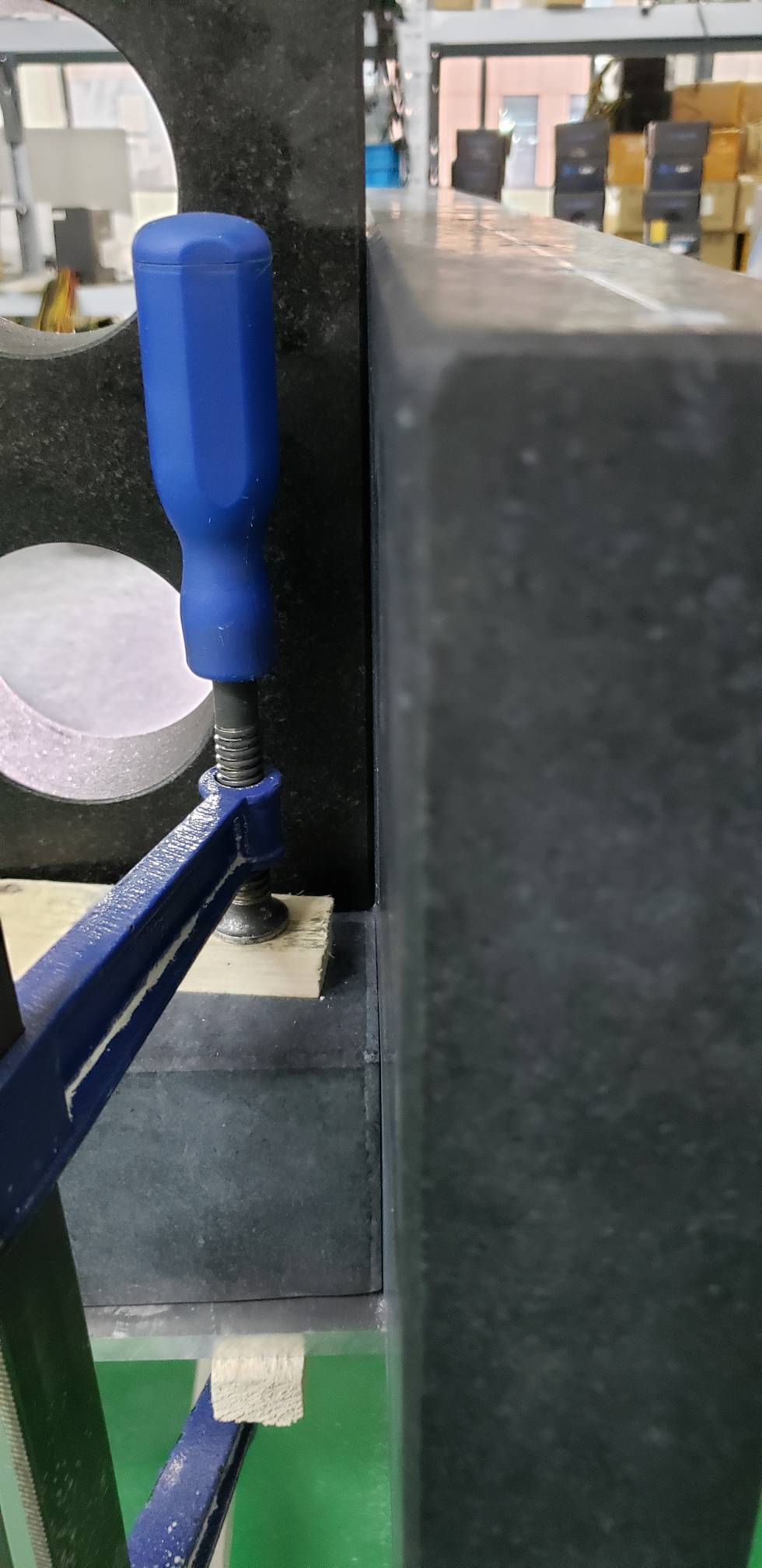

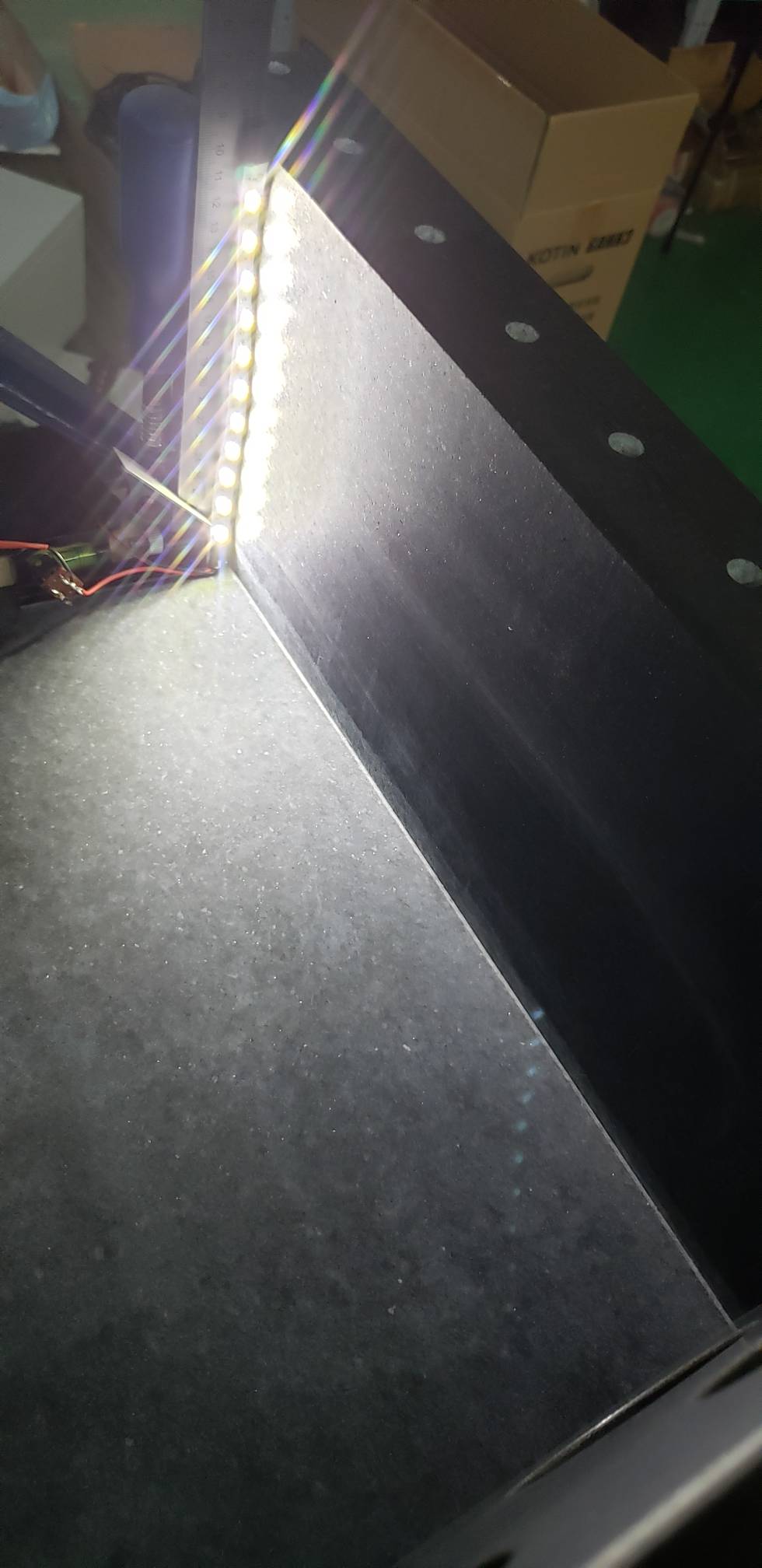

粘合遇到了点问题，拿方尺跟自制条形光源矫正，

小橙孖 · 发表于 2020-5-7 21:27:11

看过那个视频，最好的是铝合金跟花岗岩结合，比较好，纯花岗岩还是不行。

心灵De另一半 · 发表于 2020-5-7 22:53:35

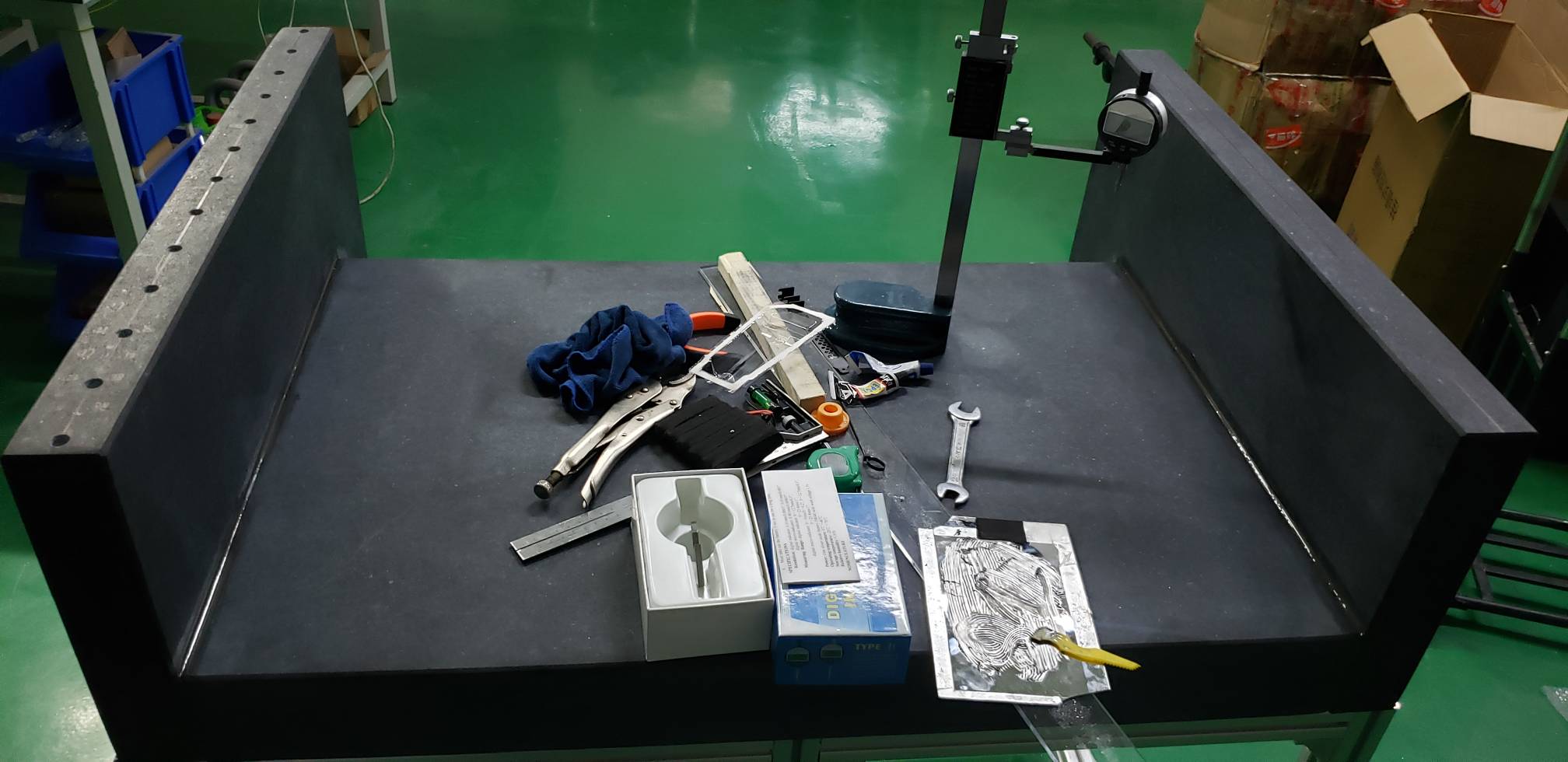

合体成功，今天就到这了，等后天胶干了再更新

心灵De另一半 · 发表于 2020-5-7 22:54:35

小橙孖发表于 2020-05-07 21:27 w. z" `7 O5 J1 P% B% Q8 a
看过那个视频，最好的是铝合金跟花岗岩结合，比较好，纯花岗岩还是不行。

我这x轴托架就只能搞铝的，铁的没条件加工

心灵De另一半 · 发表于 2020-5-8 12:14:52

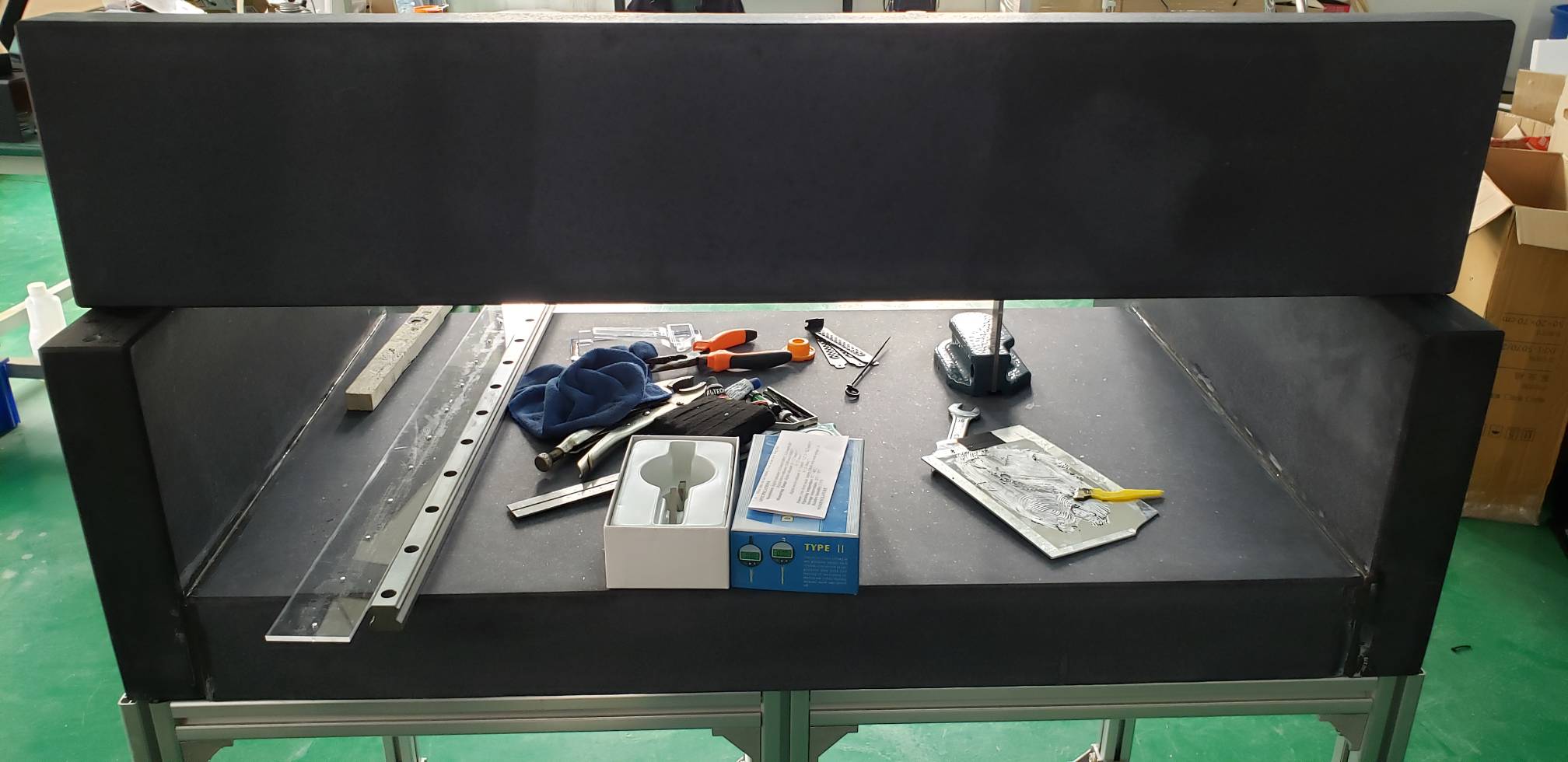

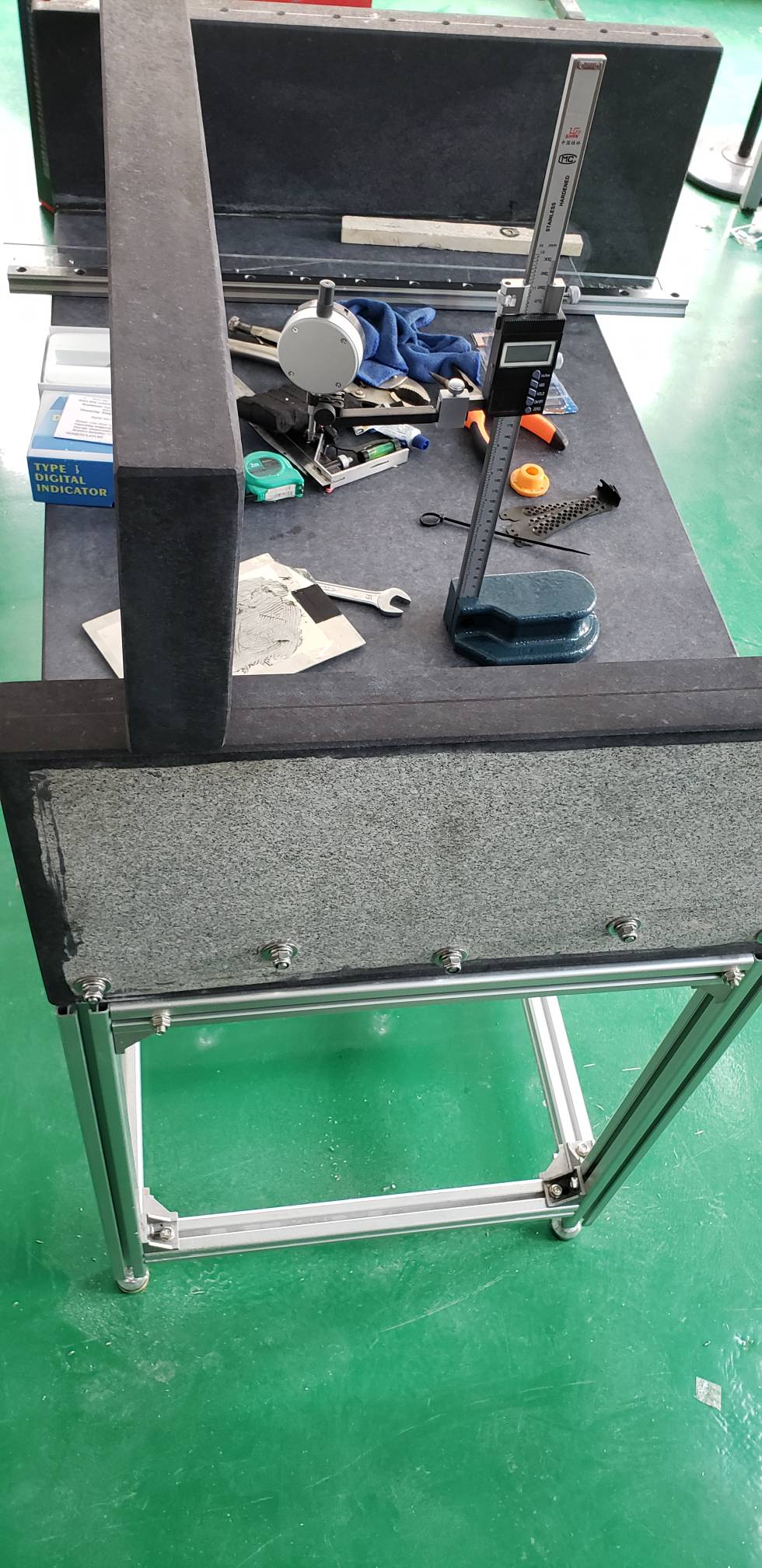

把x轴横梁放上去比划比划，

心灵De另一半 · 发表于 2020-5-8 12:17:57

横梁的重量

lt_whu · 发表于 2020-5-8 12:53:30

做的牛逼！厉害厉害！同武汉人来顶一下，我也做了一个结构和你差不多的雕刻机，不过我是全铝合金找人机加工的。图是我自己画的，过几天我把机器照片发上来。我其实建议你出好图，给大理石厂家给点加工费让他们帮你打孔埋螺栓，到手直接组装就行了，这样既省事精度还会高点。不过东西已经到手就只能自己干下去了
