【新手向】从零开始DIY雕刻机

喜相逢哥哥

这是牛人！！

心灵De另一半

励磁器狂人 发表于 2020-05-06 22:30
为何不试试用树脂加石头沙子浇铸一个

7 l+ M/ }8 u# j浇筑树脂还是会有形变问题，还有就是我没有加工条件，之前在YouTube上面看一个机械工程的博士介绍了优缺点，觉得天然花岗岩才是最佳材料，而且只需要很简单的工具就可以实现加工

心灵De另一半

励磁器狂人 发表于 2020-05-06 22:34
( U9 c8 p2 ], V4 A" ^9 u这种双Y轴结构貌似不是很好，做得不好的话Y轴容易不同步

YouTube上面大把的这个结构，不要想太多，做出来能动了就行了

心灵De另一半

爱你不离不弃520 发表于 2020-05-06 22:37
你这是来秀机子的，一看就是工业机，我们这些穷人只有玩低端的型材机

没有，我真的是新手，只是YouTube看了些视频就来造机了

心灵De另一半

georgemcu 发表于 2020-05-06 22:26
4 @$ l1 t8 b$ V6 t8 ~8 Q我那个是小玩具，比起你的这个等级差太多了。你的结构才是我觉得最棒的。
, ]) B4 J+ b! C我买大理石的时候才发现国内是可以定制大理石的，而且也不贵。
  s7 w+ o3 X" M; i但是我也是新手，不敢迈步伐太大。
' t4 ^* U9 m' V  q1 c, x- E看到你这样搞，觉得你才是大神。
赞一个。哈哈！

花岗岩构件对于我这套来说有些超预算了所以就买了平台，回来自己简单加工下就行

431826080

谢谢分享

励磁器狂人

心灵De另一半 发表于 2020-5-7 07:59
* a+ R4 D6 P* M8 F; ZYouTube上面大把的这个结构，不要想太多，做出来能动了就行了

0 r9 A; b8 R; [7 Q! n期待你做的成品
8 A* A, M4 o" |, @8 }+ @

励磁器狂人

心灵De另一半 发表于 2020-5-7 07:58
浇筑树脂还是会有形变问题，还有就是我没有加工条件，之前在YouTube上面看一个机械工程的博士介绍了优缺 ...

感觉差不多吧，树脂浇铸完全可以用铝型材来当骨架，然后再用木板做个模具即可，主要是打孔，制作难度其实和你这个差不多。

龙血金丝竹

此贴必须加分！

心灵De另一半

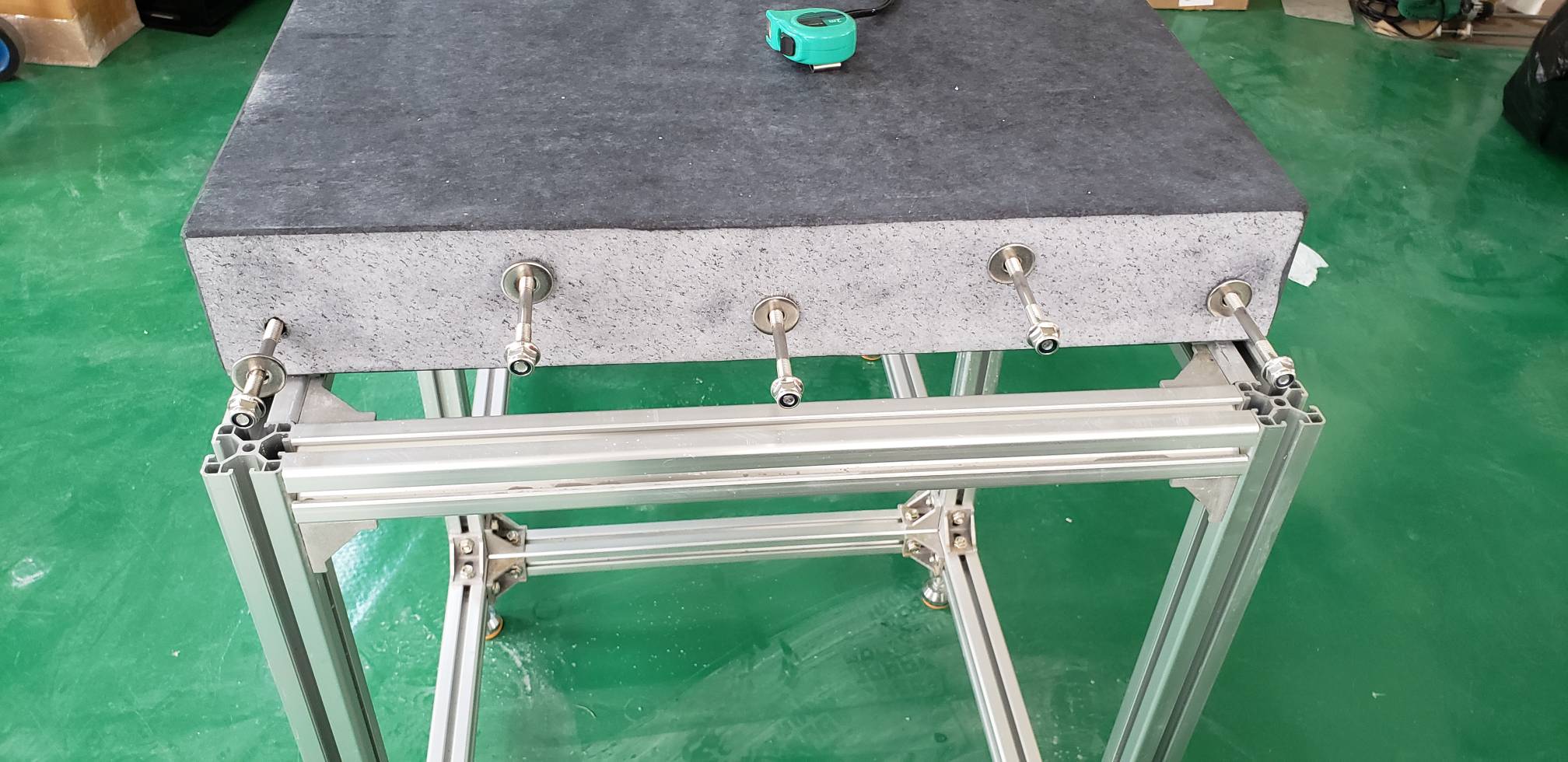

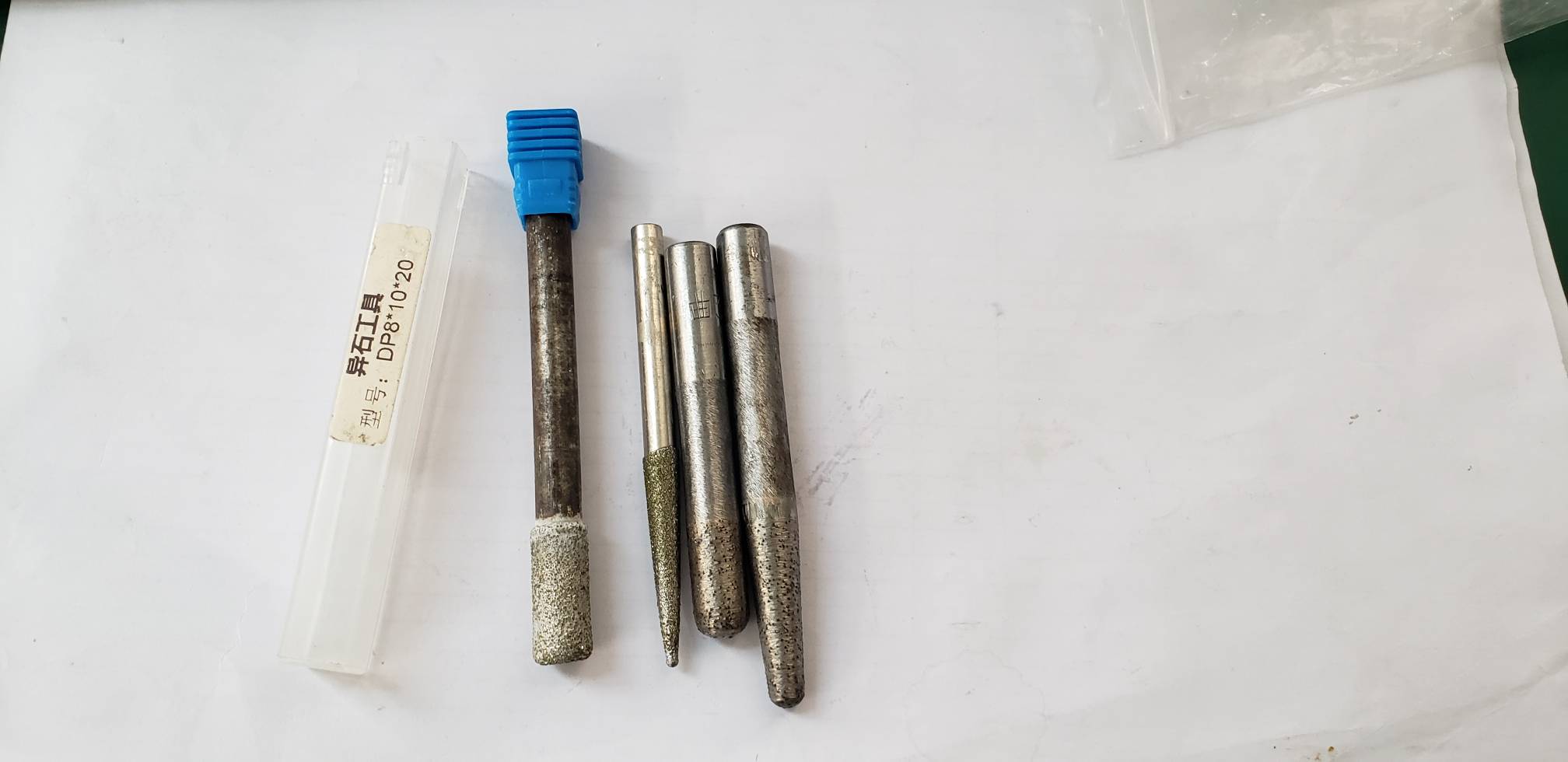

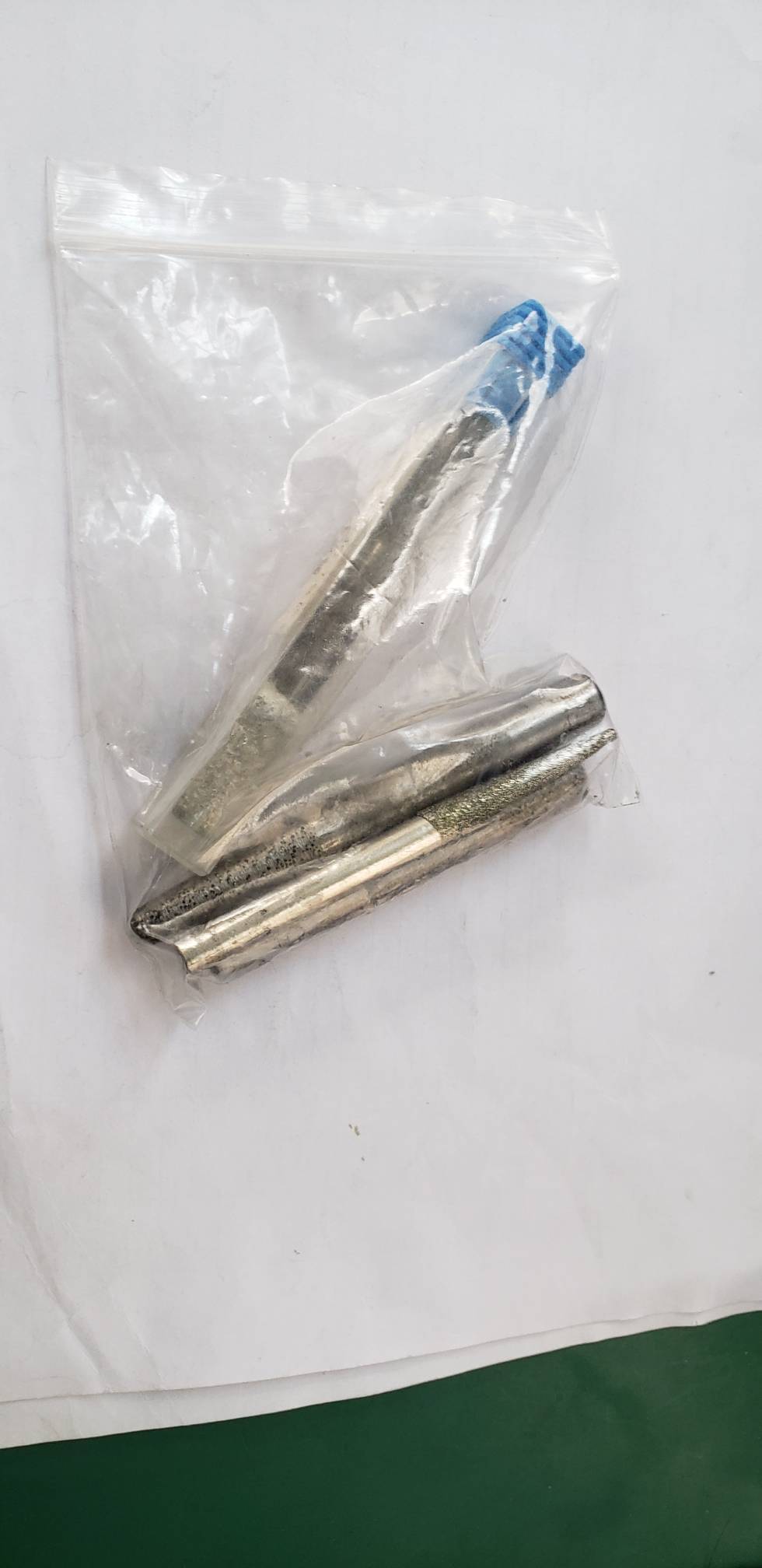

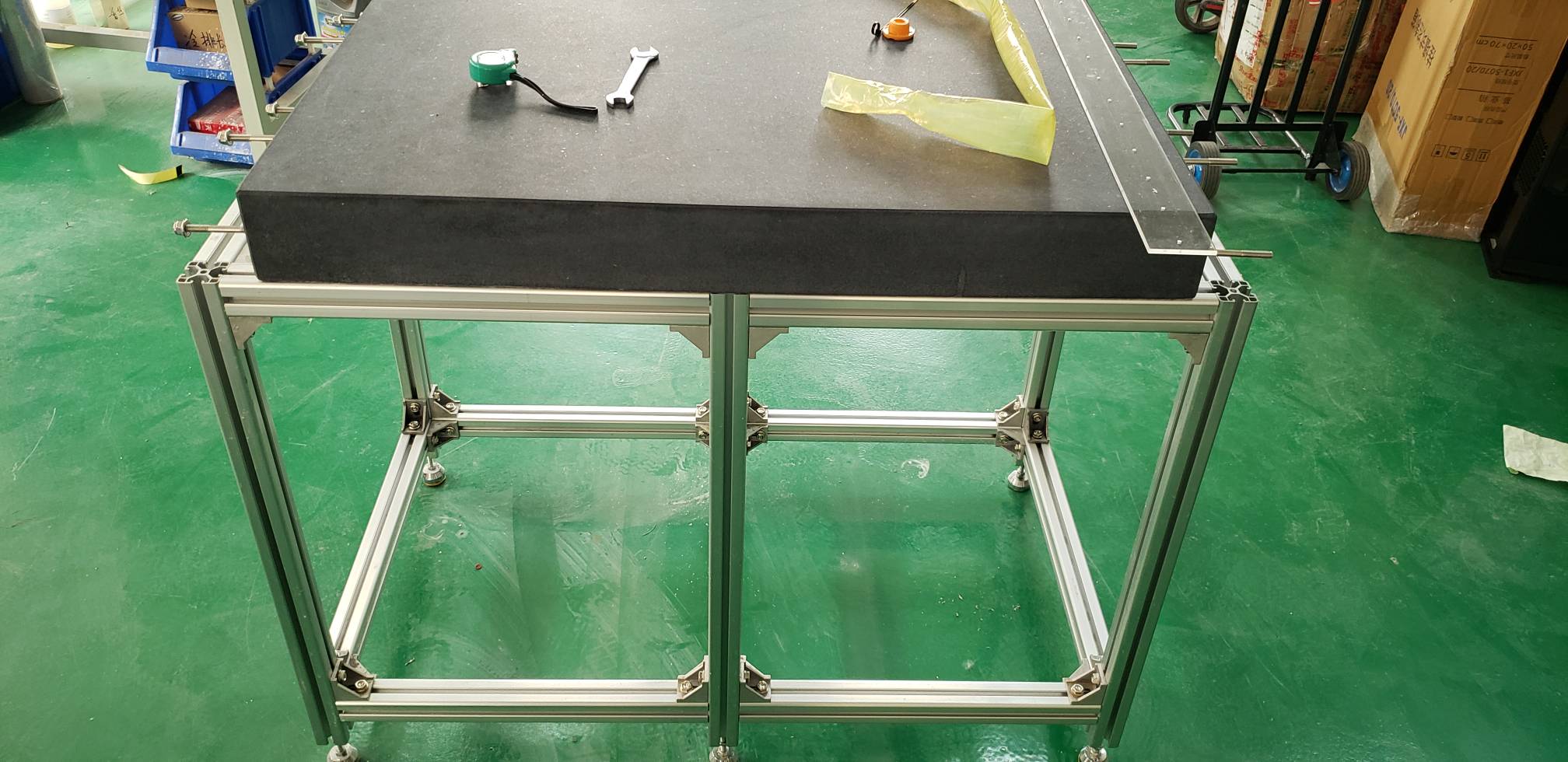

更新 平台侧边孔打好了，内爆螺母也搞进去了，不锈钢螺柱也搞进去了，后面的孔都是用的石材刀具打的孔，确实快了很多，而且声音变小了

9 @1 r9 y- o& E% {! n% Q

心灵De另一半

励磁器狂人 发表于 2020-05-07 08:59
# _3 W* w7 s9 e& T8 ^# F  \感觉差不多吧，树脂浇铸完全可以用铝型材来当骨架，然后再用木板做个模具即可，主要是打孔，制作难度其实和你这个差不多。

不不，差很多，你看下人家做浇筑机的家里都是啥条件，车铣刨磨都有，再看看我这啥条件，一把电钻，自己做的支架，便宜台钻……要三思而后行啊，没条件做浇筑机非常容易烂尾的

心灵De另一半

龙血金丝竹 发表于 2020-05-07 09:05
( i2 u) H! i/ B2 `: Q此贴必须加分！

感谢大佬帮顶

励磁器狂人

心灵De另一半 发表于 2020-5-7 09:34
$ B! A% D' T3 T" q2 j' N不不，差很多，你看下人家做浇筑机的家里都是啥条件，车铣刨磨都有，再看看我这啥条件，一把电钻，自己做 ...

' c) b5 @' n5 s, C4 j话说你打孔的时候是怎么定位的，划线打样冲吗？
9 I3 X% f+ T$ ]; `- ]+ L

快乐男生

这的花岗岩共花了多少钱

心灵De另一半

励磁器狂人 发表于 2020-5-7 10:32
" E  X9 @& ?. ?! e4 \; g话说你打孔的时候是怎么定位的，划线打样冲吗？

5 E9 h! n7 g4 o1）划线定位，自己做的支架上面有对应的位置，选好对应的位置2）电钻夹住中心钻，完成电钻定位
4 Q% U. {  z* |4 C3 i3 z3）用木工夹夹住，换金刚石钻头，打进去2cm引导孔
. |1 j/ Y; p. g4）换大理石刀具完成钻孔
