【新手向】从零开始DIY雕刻机

钢钢

这粗犷得，不敢直视。

心灵De另一半

znz 发表于 2020-5-6 16:53
57闭环也太小了…………

不小了，57步进其实挺强的，还不担心撞刀，上大扭矩的电机怕装机，后面熟练之后可以改

百造山神机营

费这么大劲使用寿命就两年吗？

心灵De另一半

znz 发表于 2020-5-6 16:49
这机器做出来应该是u级……
4 K; e+ S& A* M7 z1 Q( j# ]! i, l如果误差高于0.01 就白忙获了…………
较调要上千分表…………

我目前的想法是先把架子做好，大楼的地基只要打的够好，后面怎么盖都行

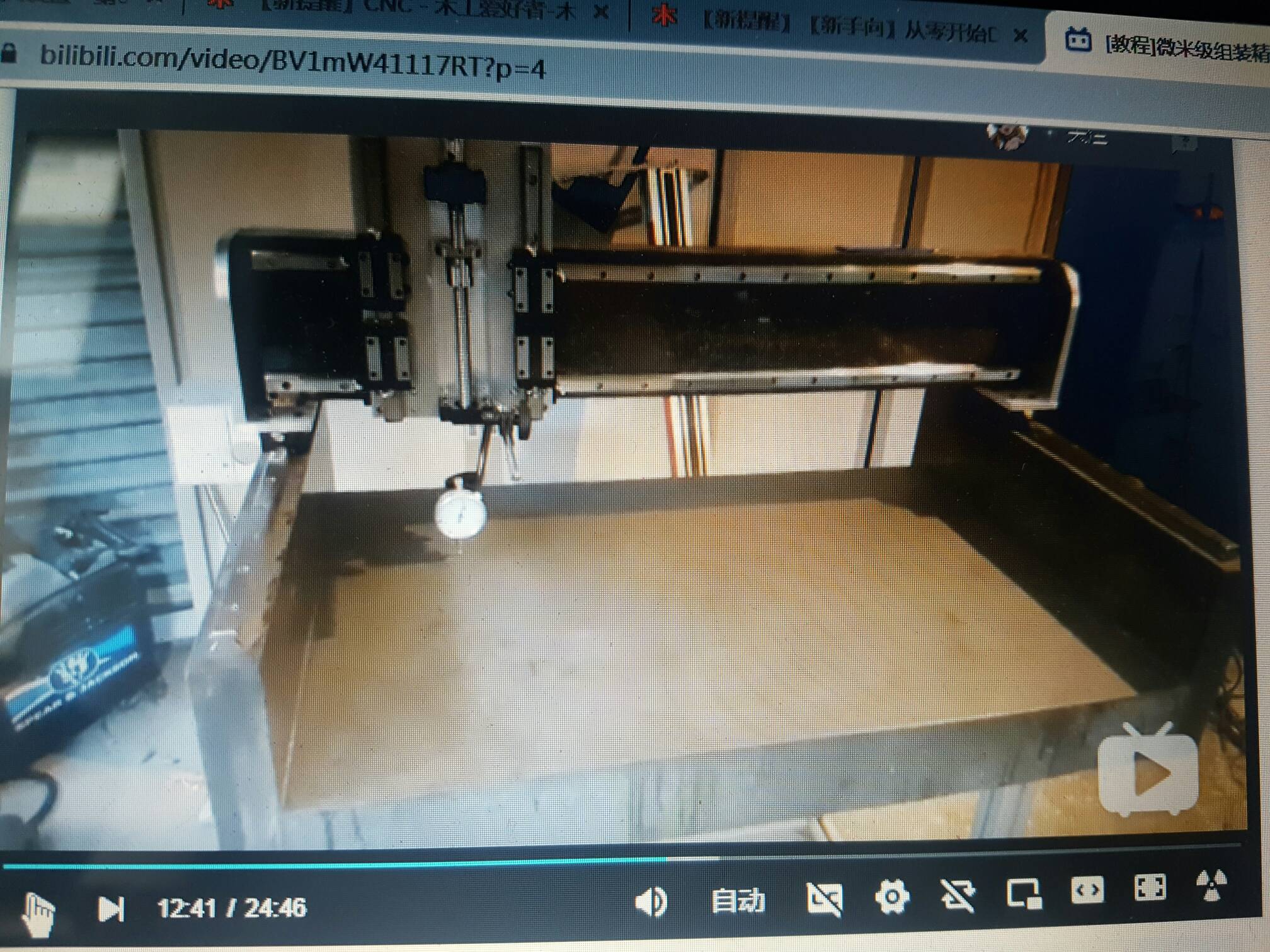

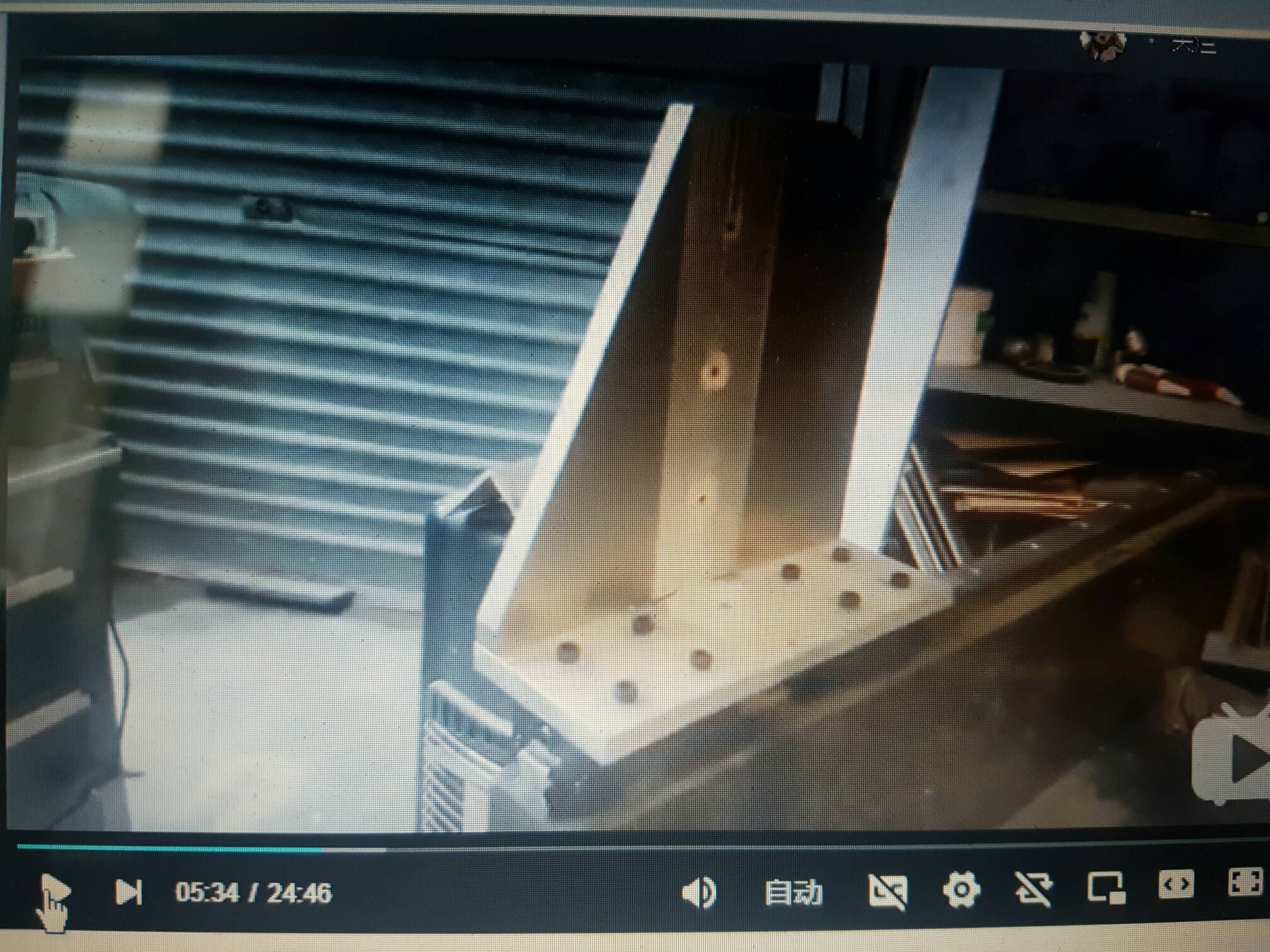

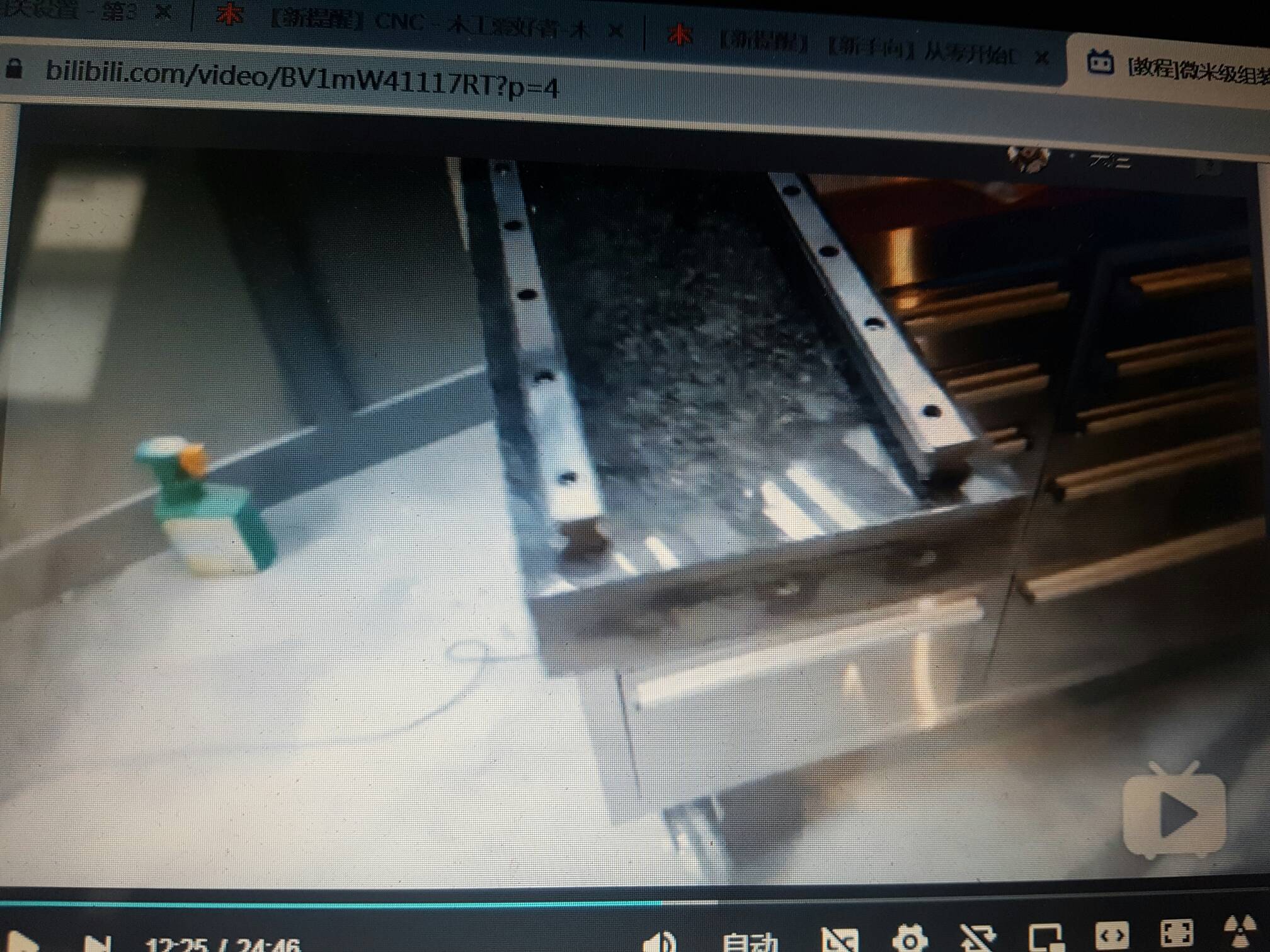

znz

老外这里结构做不到u级…………
一受力就位移变形了……就三颗螺丝……
; w2 c5 o- G; W8 u/ p% r) _Y方向垂直度……靠山也无……
6 U; |1 X% ]3 i! A1 q
% Q3 g( K9 {) Z/ x' a- a, d! h
8 z/ t/ E# A3 ?; ]4 e) h" D4 F
# c; M8 R1 g6 d$ ^# Q: \

心灵De另一半

百造山神机营 发表于 2020-5-6 17:08
费这么大劲使用寿命就两年吗？

& R' O' b2 q3 z我想做好之后熟悉两年操作，一开始就用好的容易因为资金问题烂尾，后面拆了换硬件，什么伺服，C5丝杆，滚针导轨，换刀主轴……

心灵De另一半

znz 发表于 2020-5-6 17:11
老外这里结构做不到u级…………
" u) h) M+ y) R7 V. M: Q' ~一受力就位移变形了……就三颗螺丝……
Y方向垂直度……靠山也无……

微米级组装精度并不是微米级精度……
/ s4 p6 K% \5 F

心灵De另一半

钢钢 发表于 2020-5-6 17:06
4 k* e# R( h) Y  P4 W- c6 p! K3 q这粗犷得，不敢直视。

哈哈，感谢大神来捧场

fobyellow

心灵De另一半 发表于 2020-5-6 07:58
* u5 e0 {9 s  s7 `+ E, _9 g4 q2 p哇靠，真大神啊！！！你这机器成品估计都得1吨了吧！

  h. B/ k9 B. Y: Q7 |0 z8 ^) x% P目前是1.5吨的样子，主要是底座重，本来装了6个轮子，结果由于地不平，现在两个人都拖不动，白搞了半个月。
关于滚针，有两个用途，一个是方便调直，另一个是勉强当个靠山用
) F2 Y- ?2 t2 Q) ~关于驱动，闭环步进我之前用过不少，现在都换成伺服了，主要是速度快、声音小，用过台达和松下，稍微贵一点，基本上600左右一套，刚收了三套99新的小众的施耐德的LXM26，绝对值编码器，才400块一套，还没有摸索出来零点怎么输出

lzzasd

大理石造机你是第一人      一上来选个最难加工的    最重的
不如买个二手的大理石机架     500多的是   甚至不要钱     就是运费太贵      买点东西一装完成   省钱省力省事

georgemcu

这个厉害，加油，早日实现，至少

georgemcu

怎么打字完就发出去了，比我快多了。大理石已经买了，要么我建议搞好图纸，让厂家直接给你埋好钢套螺纹，这样你就方便多了

georgemcu

fobyellow 发表于 2020-05-06 15:29

所有孔及螺纹钢套都是自己打和埋的吗？太厉害了

keithpupu

楼主 求微信交流 我也一直想弄个花岗岩的

fobyellow

lzzasd 发表于 2020-5-6 09:43
3 ~+ R. t% ?* n& H0 j7 C大理石造机你是第一人      一上来选个最难加工的    最重的
不如买个二手的大理石机架     500多的是 ...

的确是，闲鱼上500块的机架还是不少的
