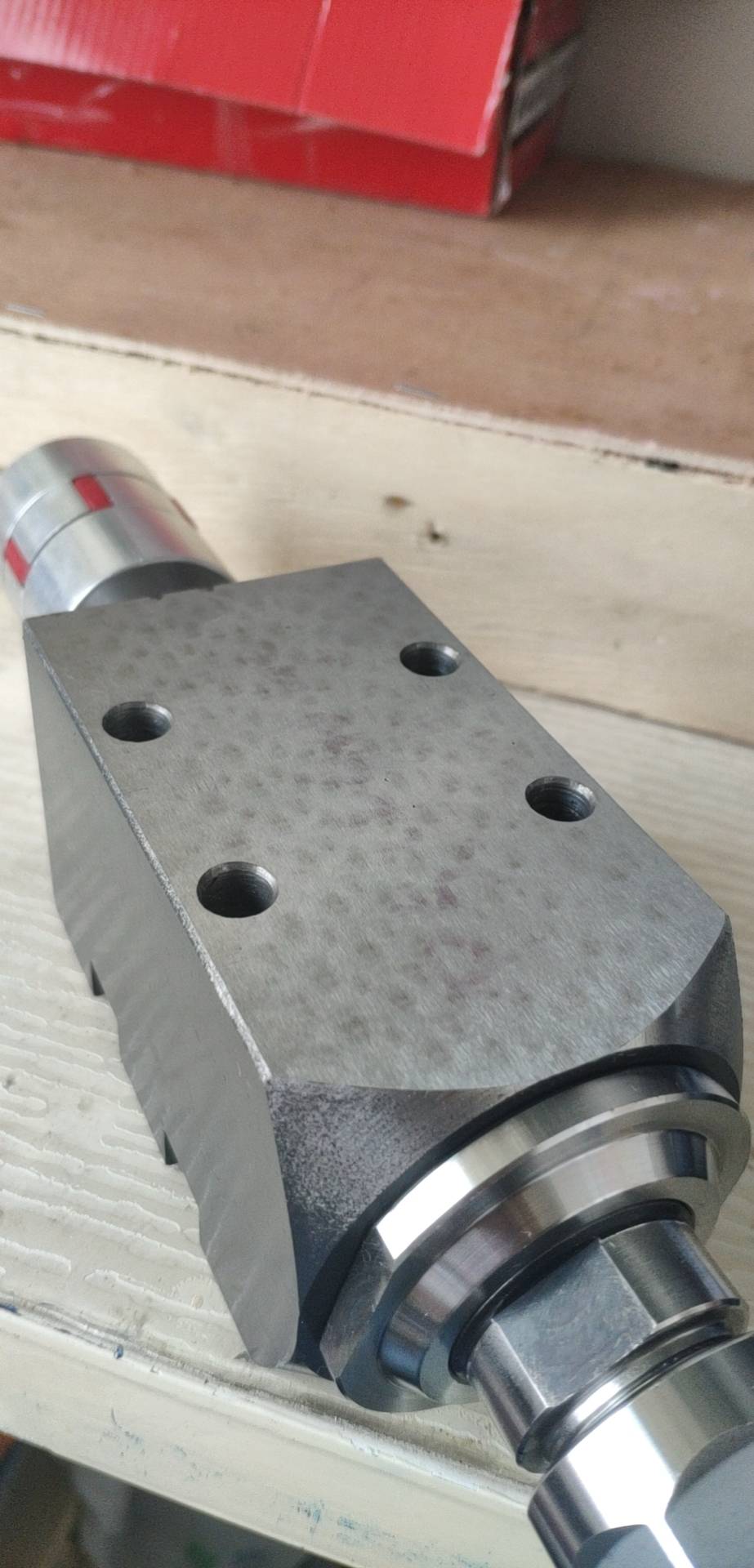

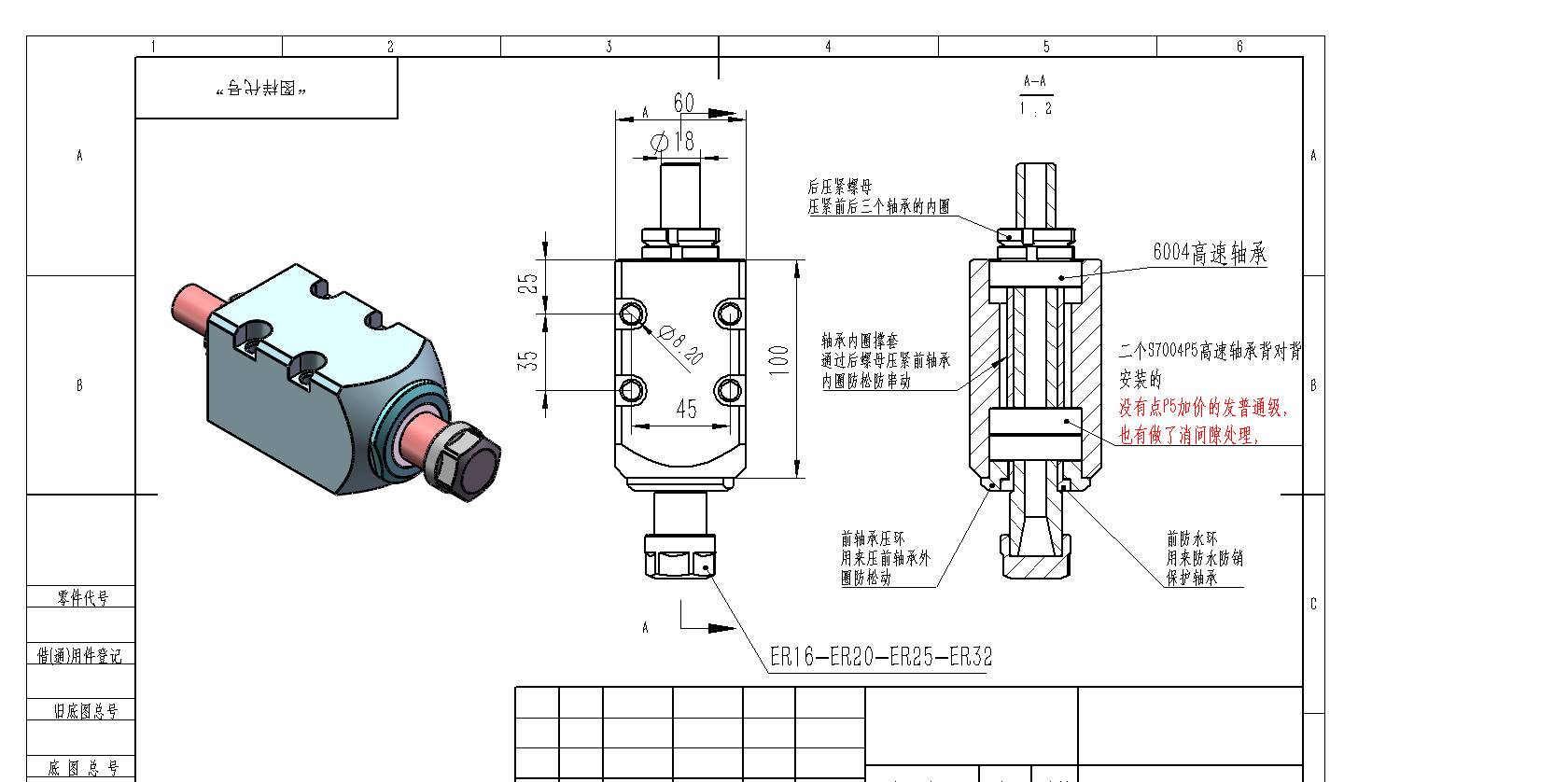

决定采用定龙门钢板结构，不再犹豫立柱了，毕竟条件有线

georgemcu · 发表于 2020-4-19 13:16:55

pzw83 发表于 2020-04-19 13:02( _, ^7 {( D7 T6 r& t
看到有限元就知道是大佬，你这机器越来越往肌肉型走了，其实轻便是很难的，只要能拆开搬运就好，龙门加个垫板方便拆卸，但要结实一点。线路也可以考虑一下拆开后能不能分开搬运。
: s$ x6 G1 a# [6 v8 M$ U另外你的导轨有没有做靠山？看不清楚，肌肉机还是做靠山靠谱

不是什么大佬，纯新手。
导轨全部靠山加压板。滑块基准侧靠山加压板。从动侧预留靠山，但保留了间隙，后期如果想做成全固定方式需要适配这个间隙。预留而已。
可以看我另外一个主题，可见传感器盒子，控制柜与机子可以随时分离，使用的时候插上就行。
本来都要做零件了，为了保险先买了标准件来确定尺寸，再加工零件。
似乎急不得，得一步步走。

abs2554 · 发表于 2020-4-22 22:35:09

georgemcu 发表于 2020-04-03 17:46
0 r; V" B+ X; q0 C4 d& ~" |, D[url=][/url] r, l+ \/ M. V5 Y
/ c; n' {- k l, n/ g/ w( ~9 k

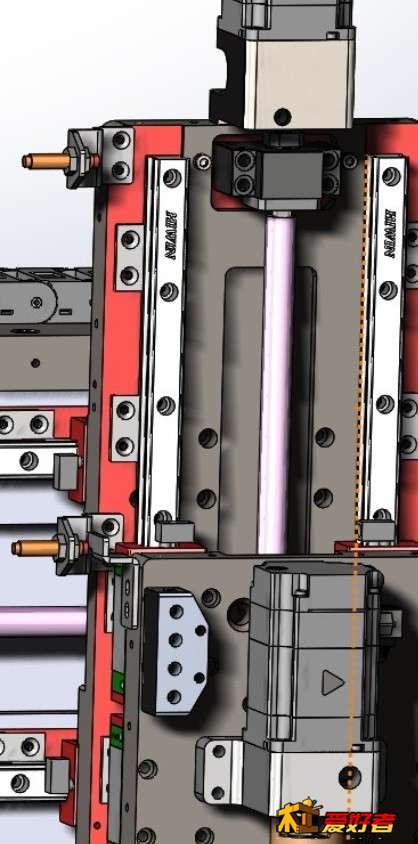

客串一下有限元分析工程师的角色，继续细化。。。

都变形0.02了呀

georgemcu · 发表于 2020-4-22 23:21:37

abs2554 发表于 2020-4-22 22:352 f; T3 N1 L, @
都变形0.02了呀

加载了夸张的15kg的切削力，我们这种自用小机器，钢性没有那么好，不会给那么大的切削量的。

georgemcu · 发表于 2020-4-22 23:27:17

更新：
由于增加的底板被打成了筛子，仔细思考过后，决定更改X板的工艺，把基本支撑板底板，整体焊接后，在进行机加工。

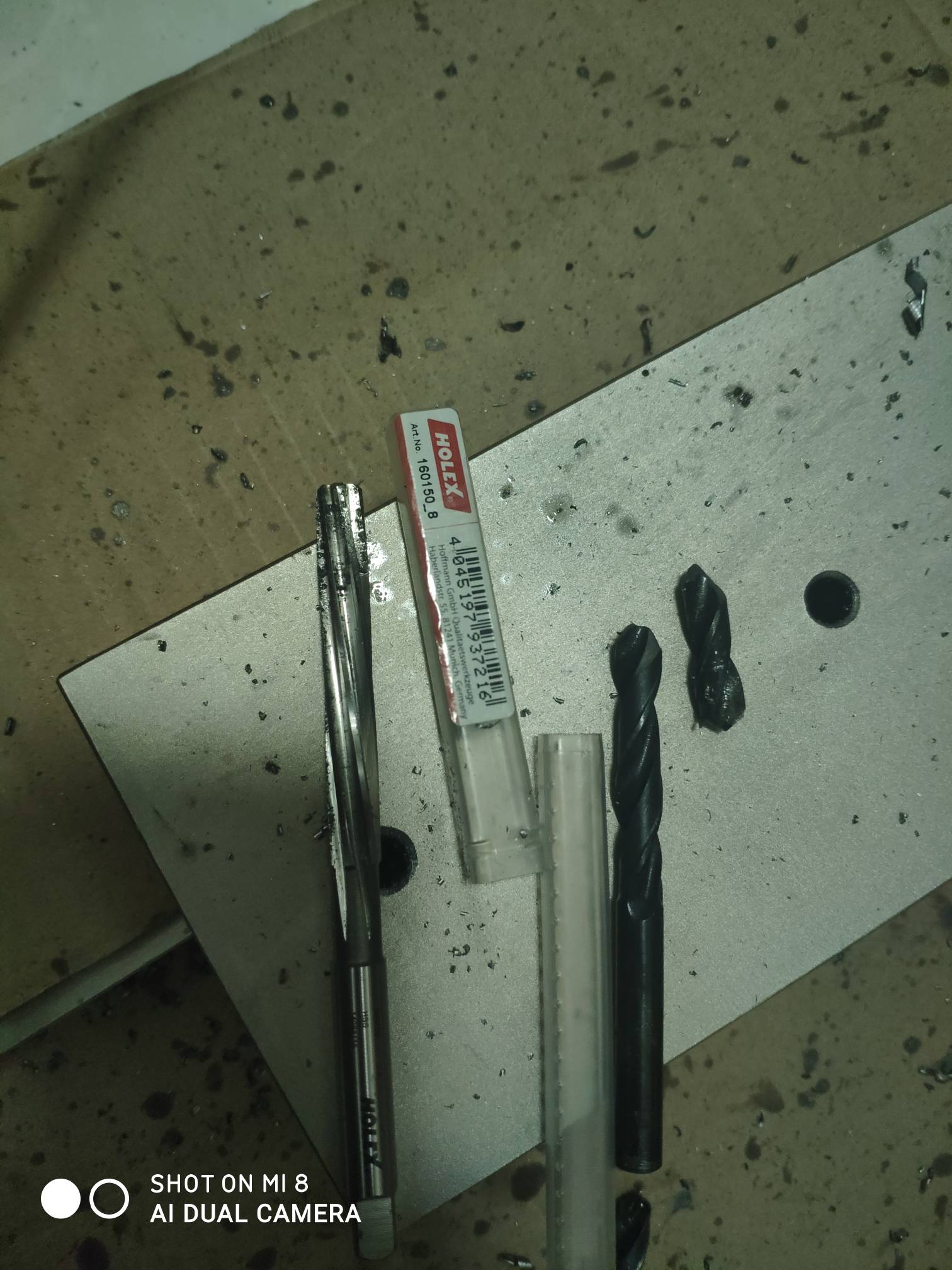

被打成筛子的新增的底板

针对X轴，更改工艺，决定焊接后整体机加工

我舞影凌乱 · 发表于 2020-4-22 23:40:50

龙门加垫板有点多余了，你这样加又没有基准，龙门和垫板焊接后垫板底部和x轴导轨平面垂直度怎么保证，你的龙门前后面都没有铣基准平面，你觉得垫板底部怎么加工

georgemcu · 发表于 2020-4-23 21:41:33

我舞影凌乱发表于 2020-04-22 23:40
龙门加垫板有点多余了，你这样加又没有基准，龙门和垫板焊接后垫板底部和x轴导轨平面垂直度怎么保证，你的龙门前后面都没有铣基准平面，你觉得垫板底部怎么加工

好几天没见你了，哈哈，我故意取消了基准对齐轴肩的，最后一个图片焊接后整体加工，背部是平齐的，我的想法是这样，加工这个焊接件的时候，铣导轨面的同时铣这个垫板底部（底部垫板估计需要二次装夹，二次加工，会比之前一次加工要差）。但是我的底板的螺栓和顶丝都在上面，方便总装调整。其实这个设计最考研装配，但是这样方便后期调整，如果不需要顶丝，我也方便垫铁片，如果想做好的话。这都是现在的想法也许不完美。毕竟第一次，做了才知道

我舞影凌乱 · 发表于 2020-4-24 08:54:28

georgemcu 发表于 2020-04-23 21:41
) w. r3 s+ s& D& |9 p7 U好几天没见你了，哈哈，我故意取消了基准对齐轴肩的，最后一个图片焊接后整体加工，背部是平齐的，我的想法是这样，加工这个焊接件的时候，铣导轨面的同时铣这个垫板底部（底部垫板估计需要二次装夹，二次加工，会比之前一次加工要差）。但是我的底板的螺栓和顶丝都在上面，方便总装调整。其实这个设计最考研装配，但是这样方便后期调整，如果不需要顶丝，我也方便垫铁片，如果想做好的话。这都是现在的想法也许不完美。毕竟第一次，做了才知道

不要垫板加工x轴导轨槽的时候，龙门底部一次就加工了，这样是依靠加工机械的精度来保证精度的，比你调整精度高，还省事，你这样的加工费就够你受的了，还有二次装夹的误差

georgemcu · 发表于 2020-4-24 14:00:06

我舞影凌乱发表于 2020-04-24 08:54/ I( e( f. w5 ]8 R
不要垫板加工x轴导轨槽的时候，龙门底部一次就加工了，这样是依靠加工机械的精度来保证精度的，比你调整精度高，还省事，你这样的加工费就够你受的了，还有二次装夹的误差

是的，我明白开槽的好处，也知道我这样做的后果，后期打表垫铁片够我喝一壶的

georgemcu · 发表于 2020-5-2 18:31:41

这段时间，公司的事太忙，回到家后都有些干不动了。
现在放假了，正好有空继续。

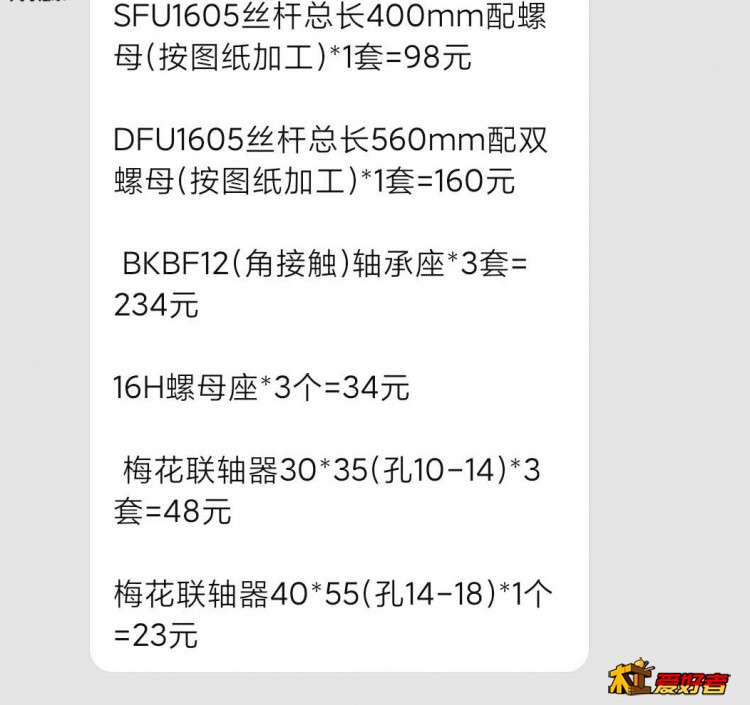

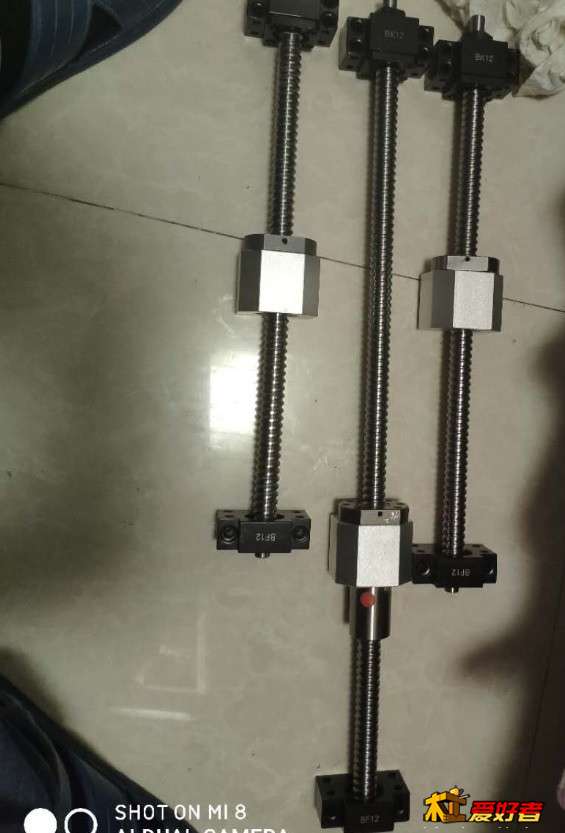

今天把剩下的标准件（滚珠丝杆2套/连轴器/支撑座bkbf12/丝杆螺母座等）下单购买了，
到手后需要自己测量尺寸（某宝上买家似乎只能提供大概），保险还是买回来自己量。
然后再去修改最终版的机械零件图纸，用于加工。

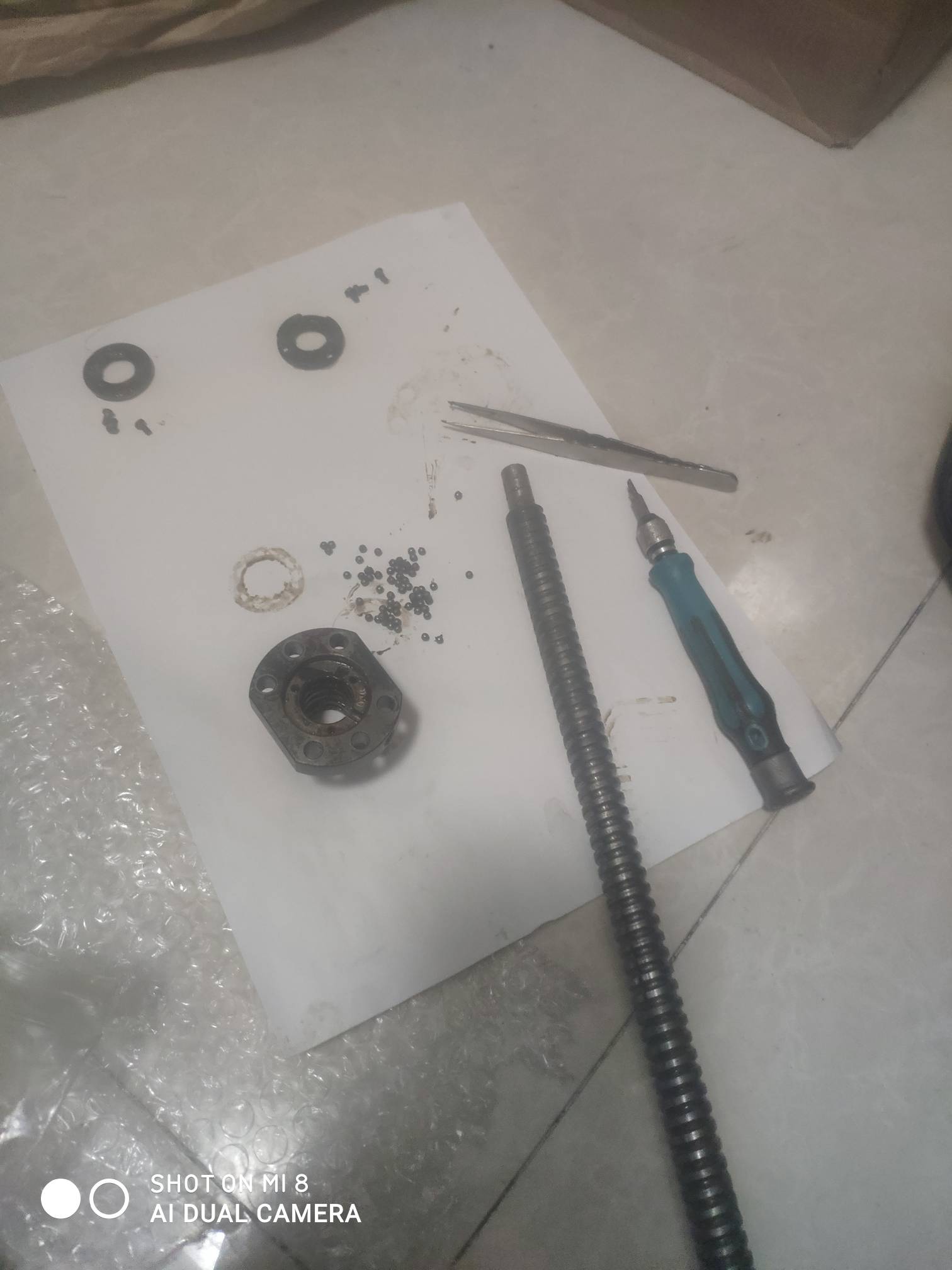

国产的真的实惠，拿回来后，正好比一下，差距到底有多大？

细心的人会发现，数量不匹配。
因为有支I+F 的德国货（研磨C5）已经在手上。

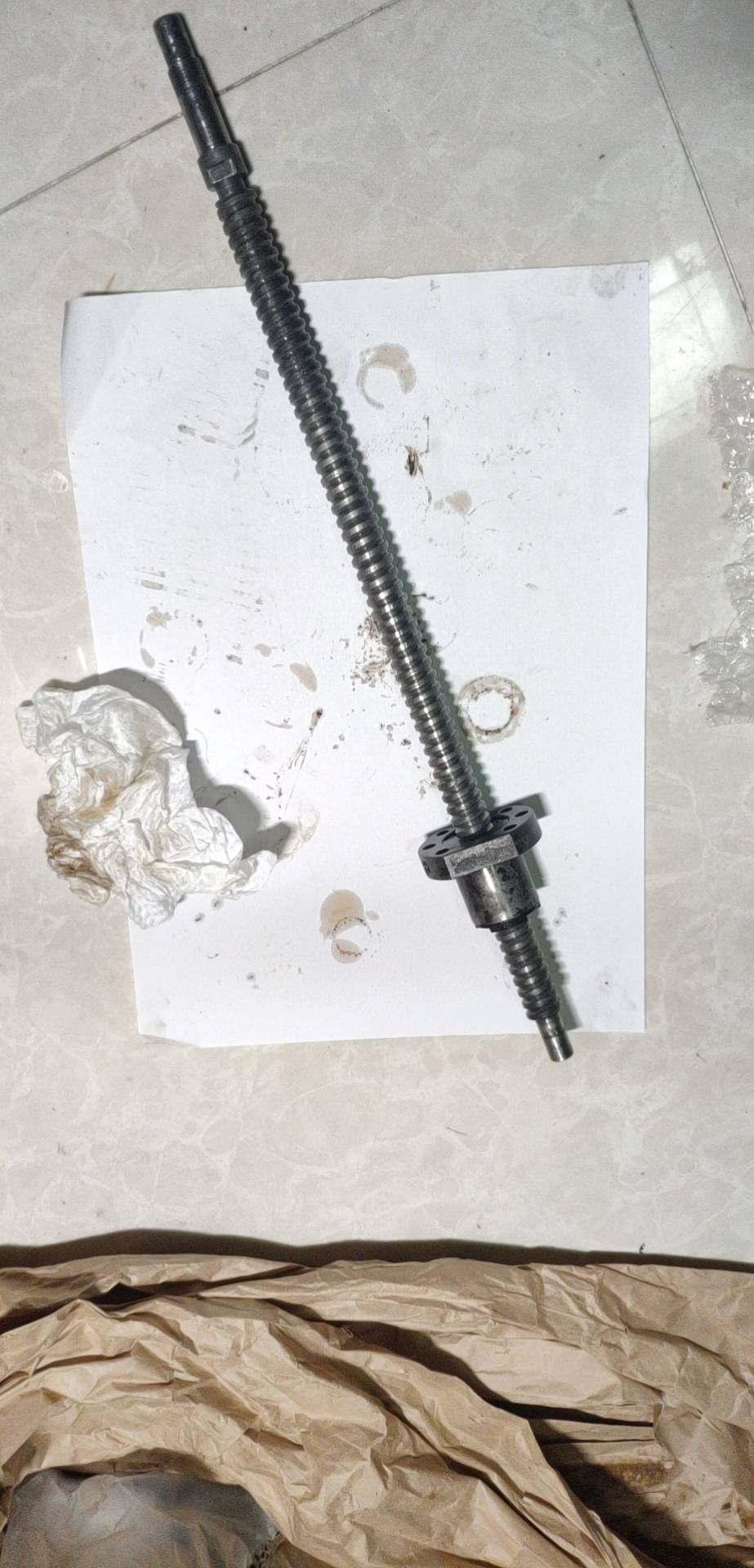

i+f ballscrew1605C5.jpg

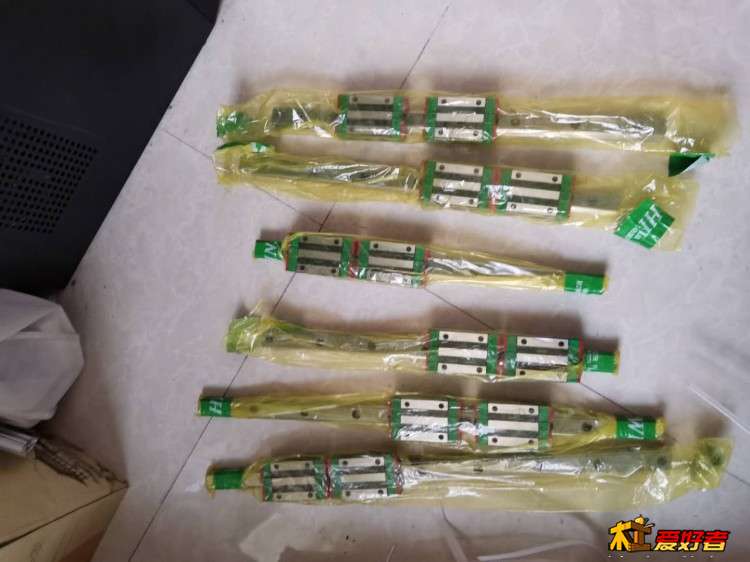

直线滑块 HIWIN HGH20CA
HIWIN HGH20CA.jpg

这个搭配很奇葩，呵呵。

SolidWeng · 发表于 2020-5-4 03:34:18

喜欢这种文章

georgemcu · 发表于 2020-5-4 17:44:45

SolidWeng 发表于 2020-5-4 03:34
: ^) l3 s8 _3 g, e) z喜欢这种文章

楼上的，是想表达什么，没看明白：（

georgemcu · 发表于 2020-5-10 21:57:33

本帖最后由 georgemcu 于 2020-5-10 22:07 编辑

15. 由于朋友那没有焊机，没有采用整体焊接得工艺，保留原计划。交期15天。

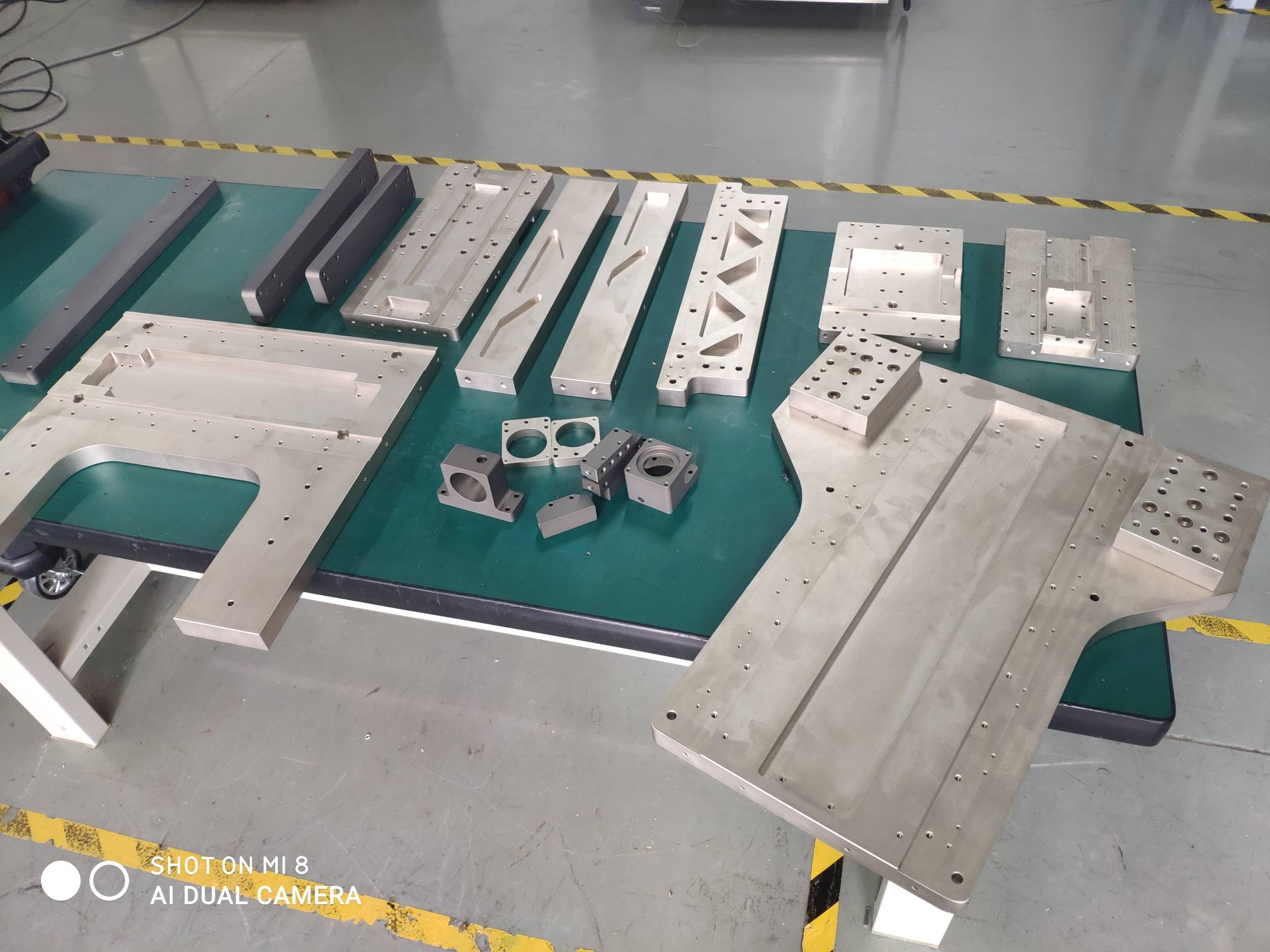

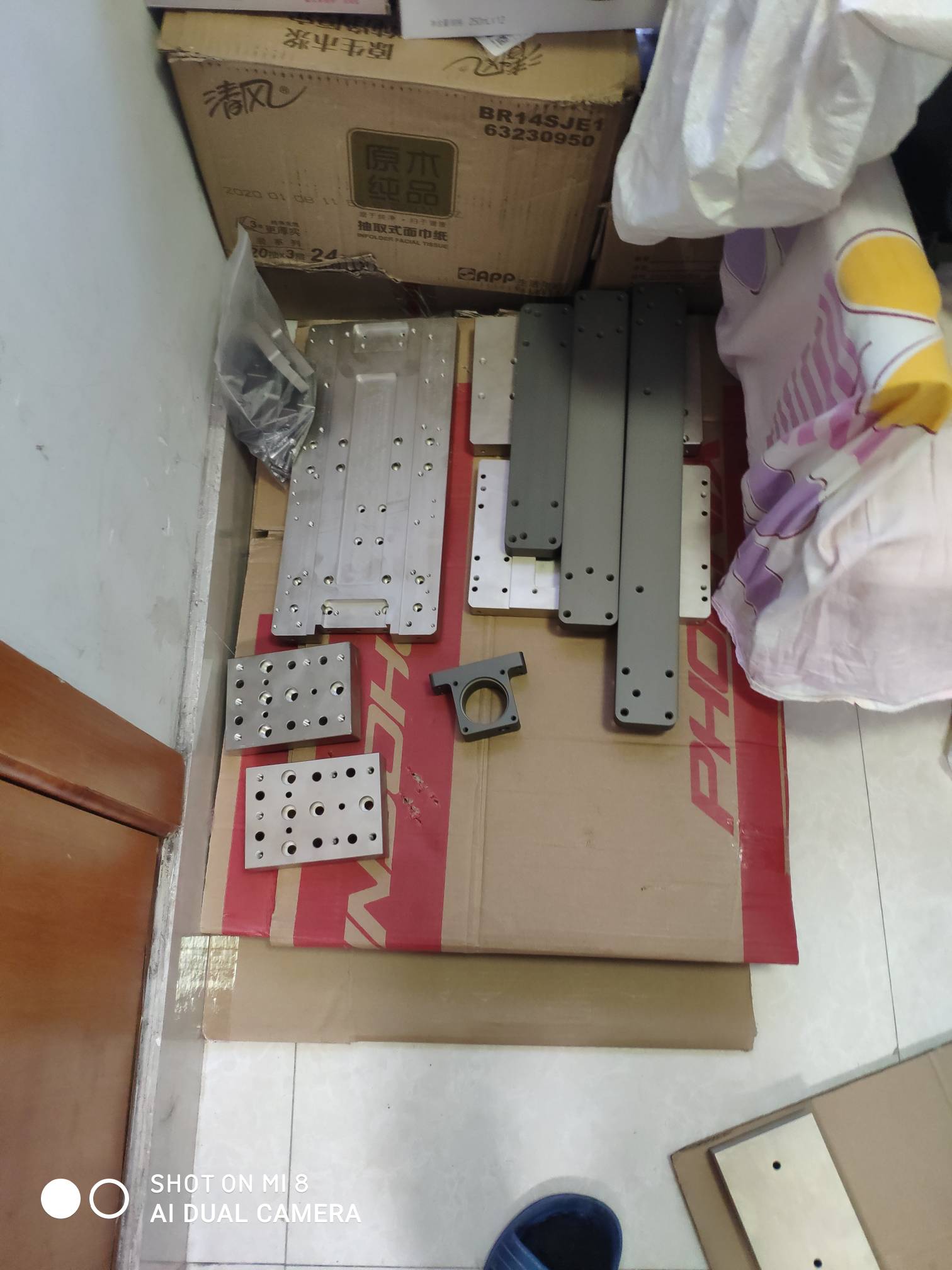

期待零件回家。
买的东西也到手了，BKBF12 标注需要角接触，拿到的确实也是角接触。
锁紧内圈后，不知道为什么任然有间隙。

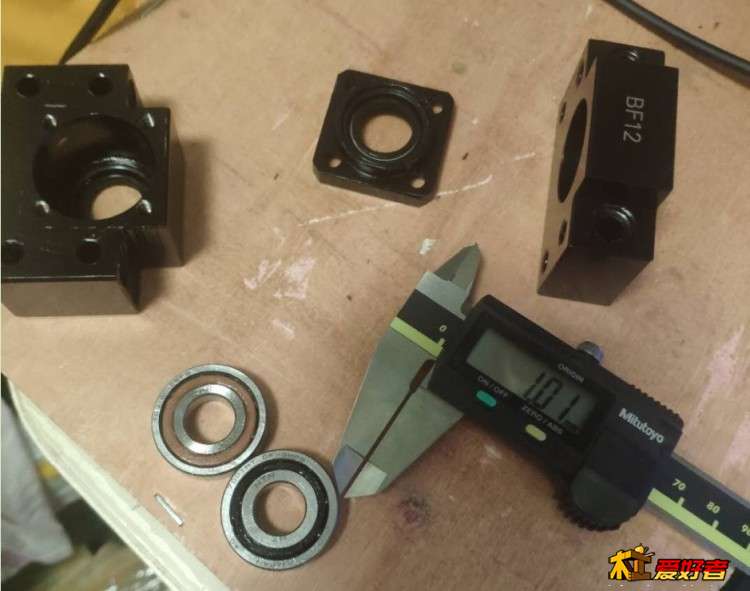

正好需要量尺寸，顺表拆了，更换NTN 的7001角接触。

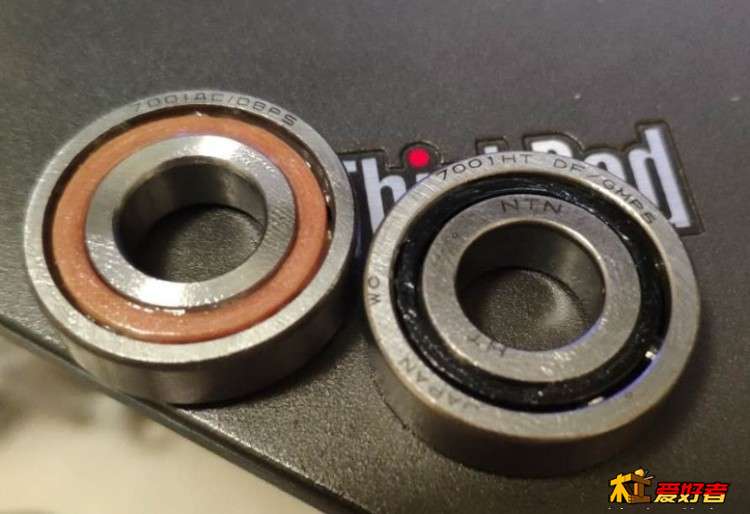

国产与NTN 特写

购买的支座，底部竟然也喷漆了，无奈，自己磨掉吧。

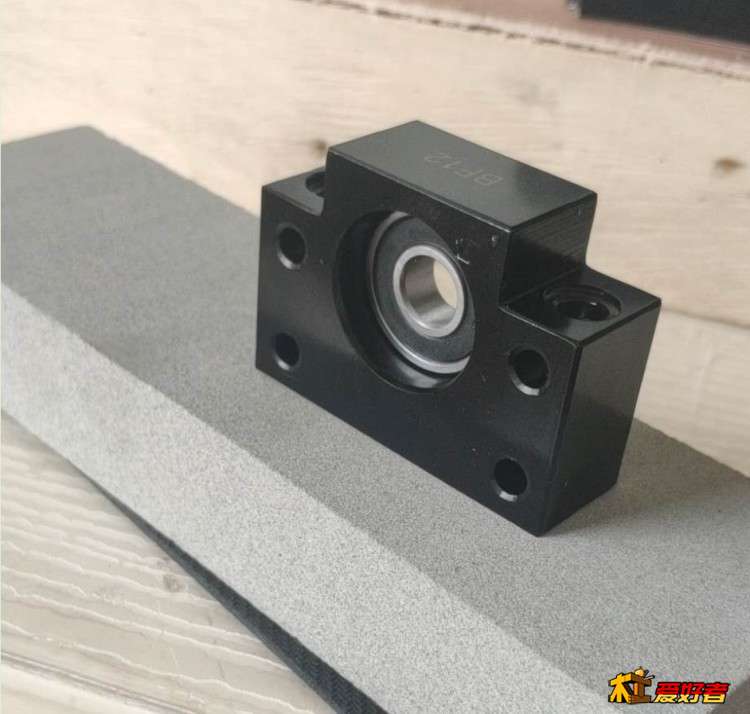

先上粗沙，3000目的油石。

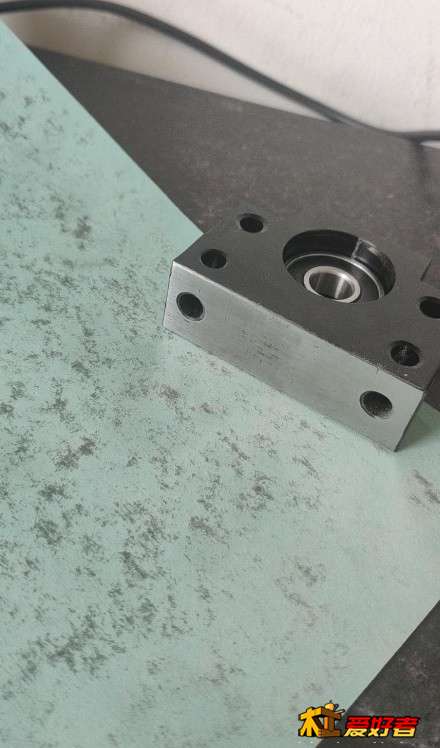

再上砂纸在大理石平台上继续。

最后，抹点油，封存。

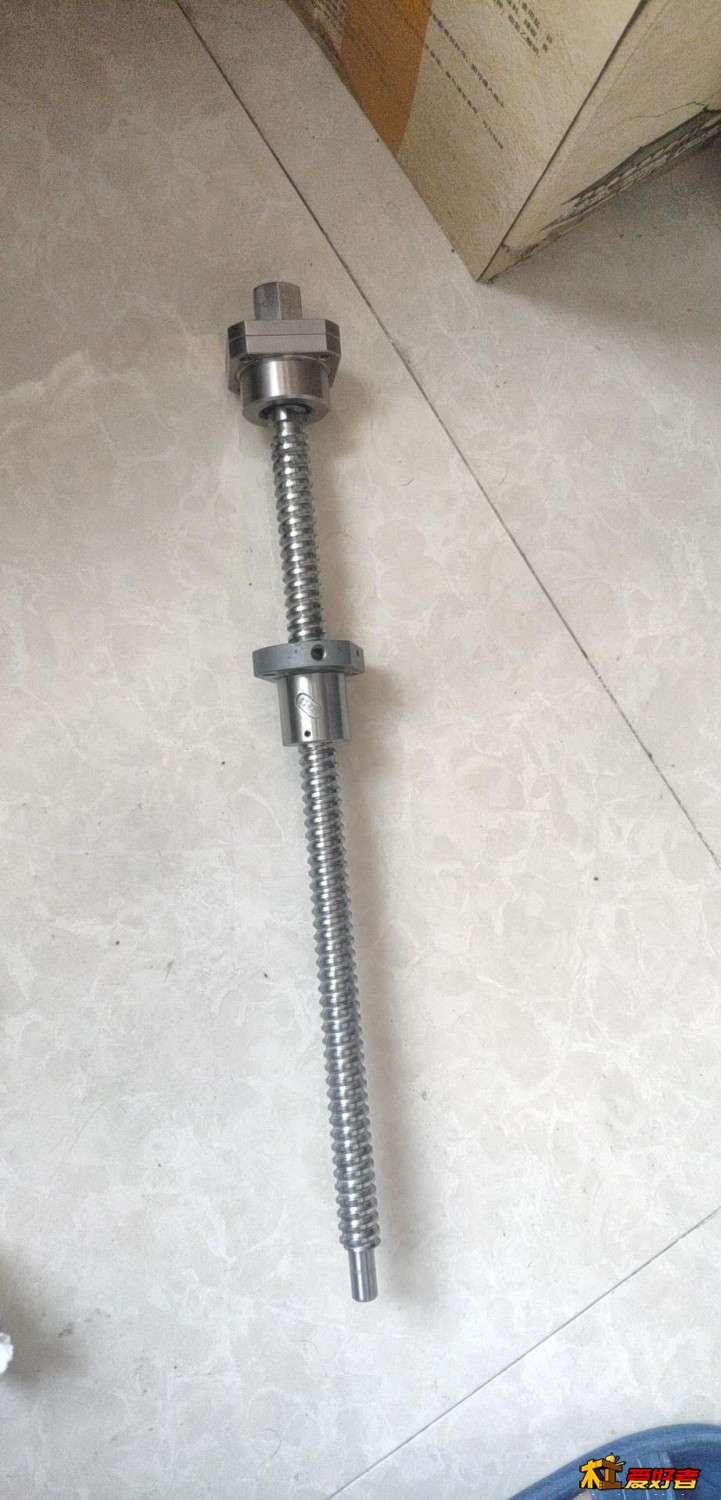

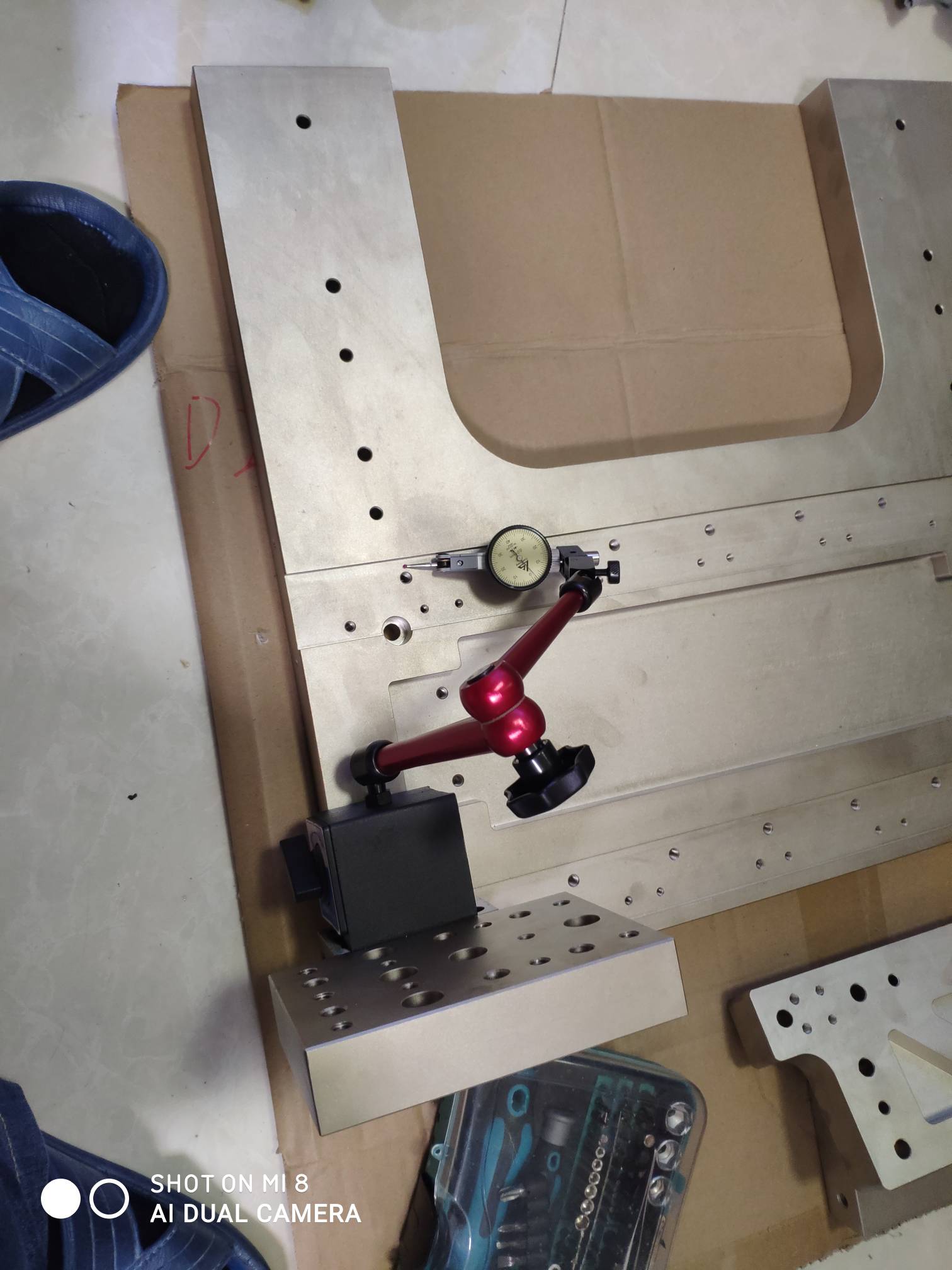

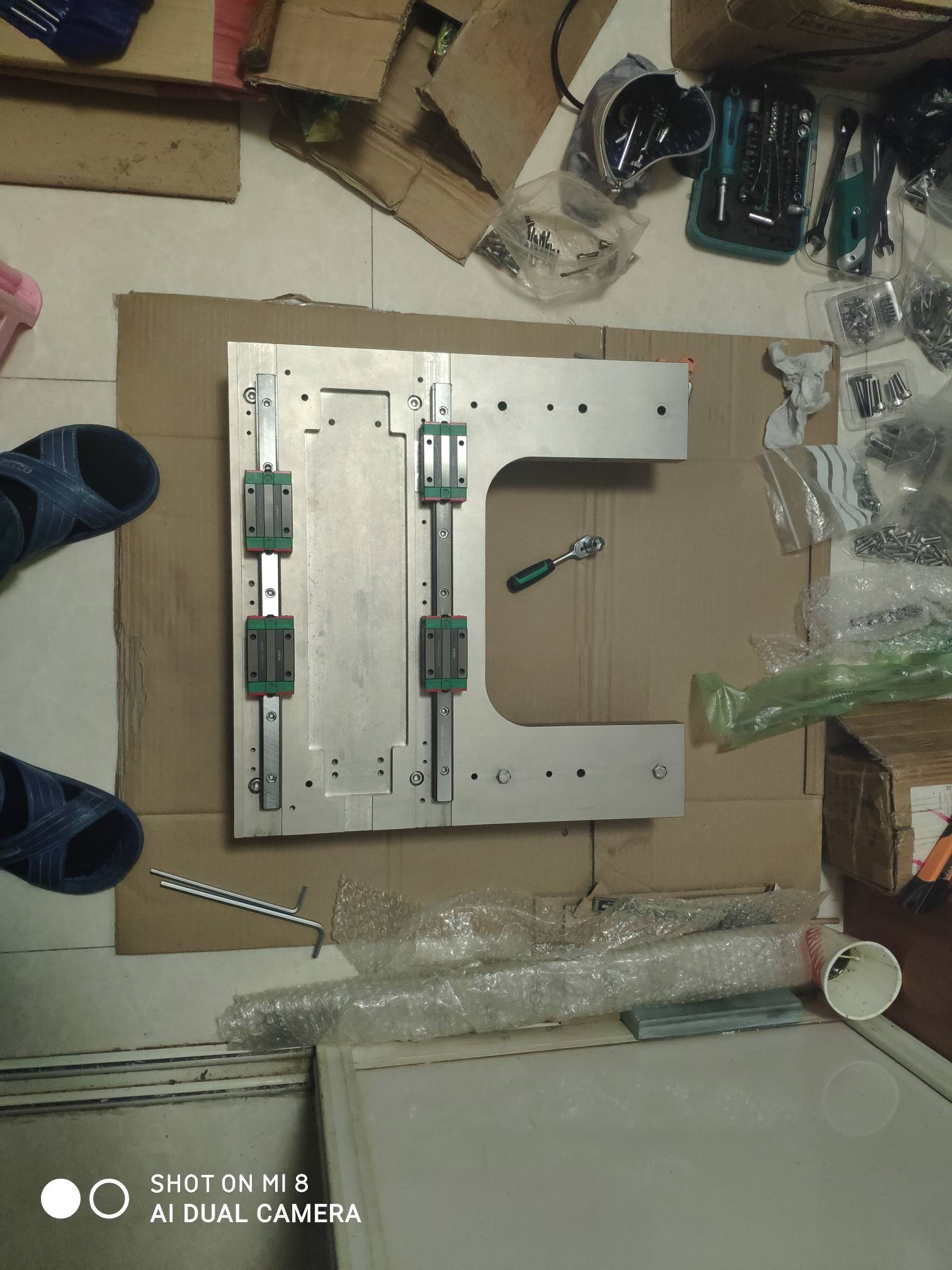

大概预装一下。

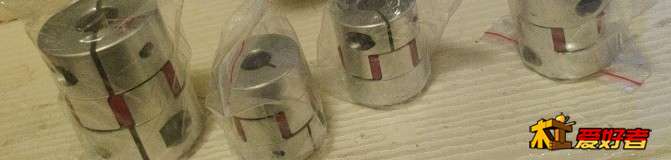

联轴器，测量锁紧螺栓的位置。需要对伺服电机固定座开孔锁紧用。

同时也要更新，BKBF12 固定螺纹孔在板子上的位置，更新2D图纸完毕。
耐心等待零件回家中。。。
