决定采用定龙门钢板结构，不再犹豫立柱了，毕竟条件有线

k7115

阿嚏48 发表于 2020-3-30 17:20
/ M5 I$ H$ U6 w" L8 A0 {) c我正在规划一个中型动龙门，现阶段正在还铸铁厂设计图纸呢，也是画了改，改了画，整机重量约2.5-3吨，行程1 ...

提醒下 最少每轴6滑块 不然后悔来不解

电脑手机维修周

georgemcu 发表于 2020-04-06 13:32
% n& H$ l+ S3 ]4 {更新：

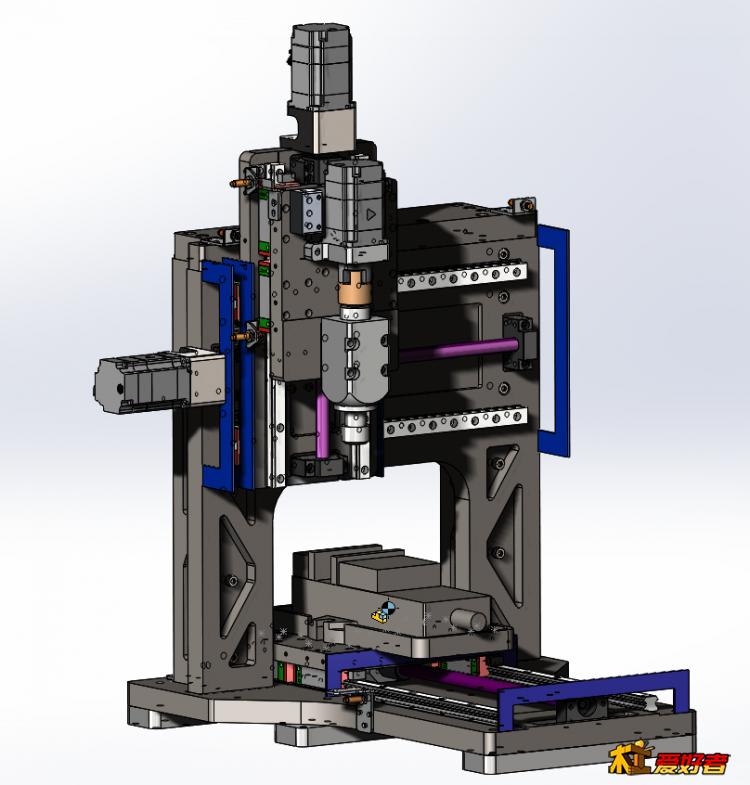

$ `9 H4 _1 F  g3 f# x+ v) C1 Y伺服加无动力主轴
: V/ N0 F2 p9 N- h/ a1 |; r/ D基准侧 直线滑块压板
% l% _  Y5 ?. h2 Z油路
# O4 S' V' `( c+ C# |# q/ s+ l/ n( l零位和限位传感器
- z8 y- }' d( B' a5 W- @- x) N底座加带支撑的脚轮。。。（进行中）

! ^. K* \- h; U) i: {等楼主做好能给个图纸我也照着做一台吗，先排个队

georgemcu

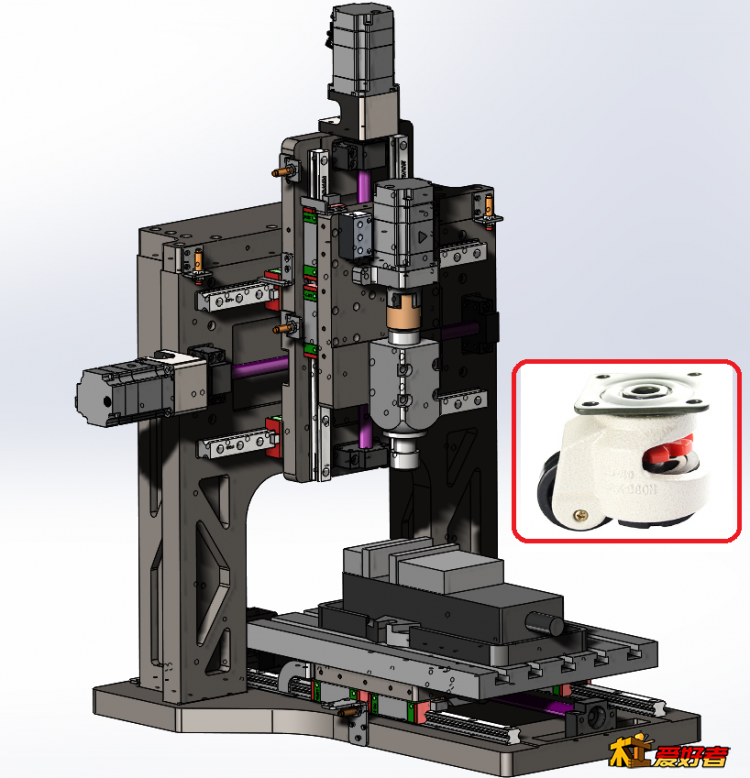

各位前辈，有没推荐的一些 带支撑的重型脚轮 ？
5 \2 i& t2 t% n( x, q

georgemcu

电脑手机维修周 发表于 2020-04-06 15:49
0 M5 o3 A7 o" B0 G, Y/ c7 [等楼主做好能给个图纸我也照着做一台吗，先排个队

0 e( a+ e' T  _/ H9 q+ u+ i不急，我先入坑，看看还有没有需要更改的

阿嚏48

k7115 发表于 2020-4-6 15:13
提醒下 最少每轴6滑块 不然后悔来不解

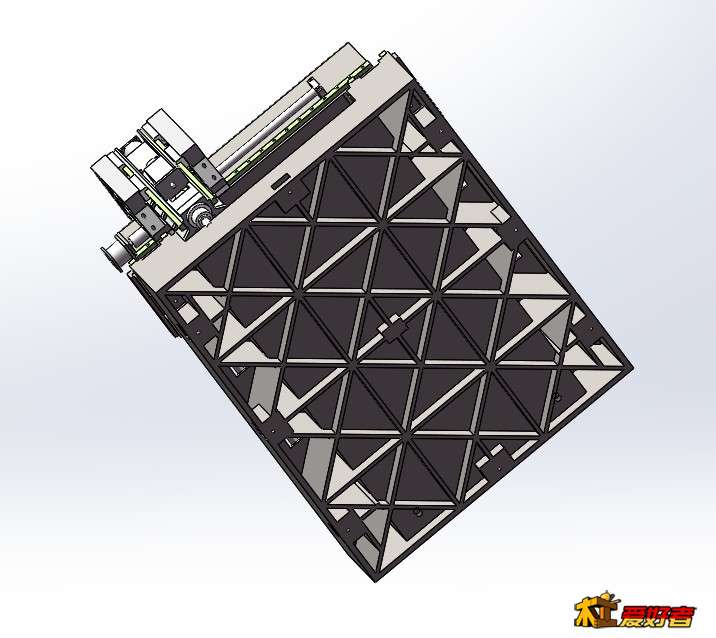

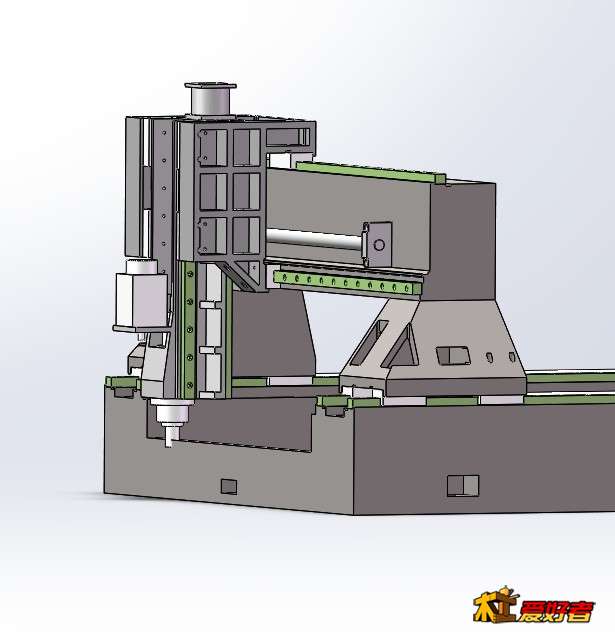

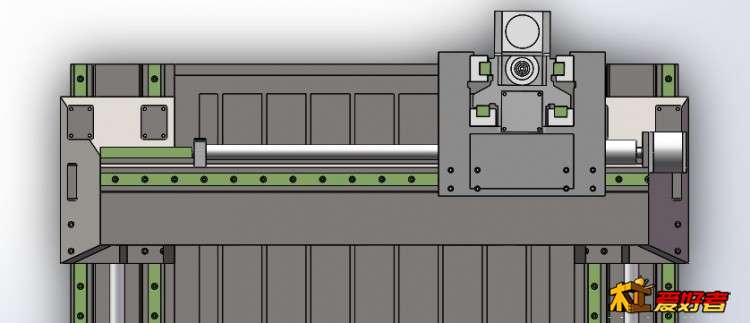

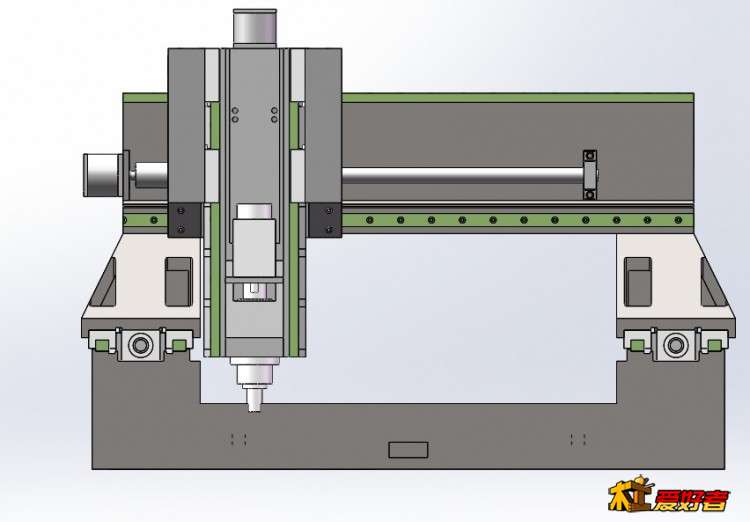

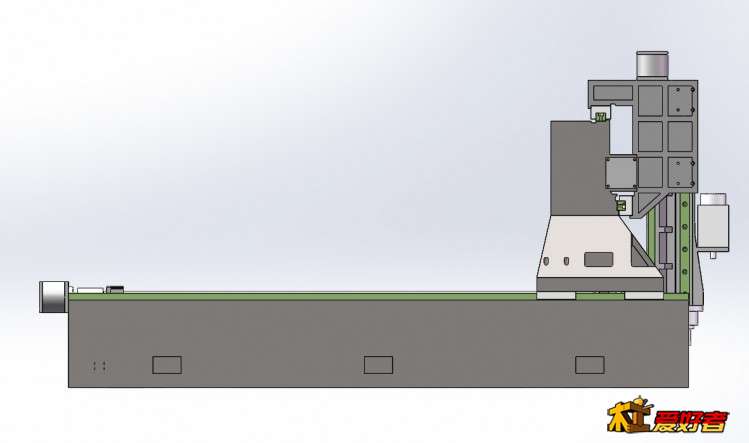

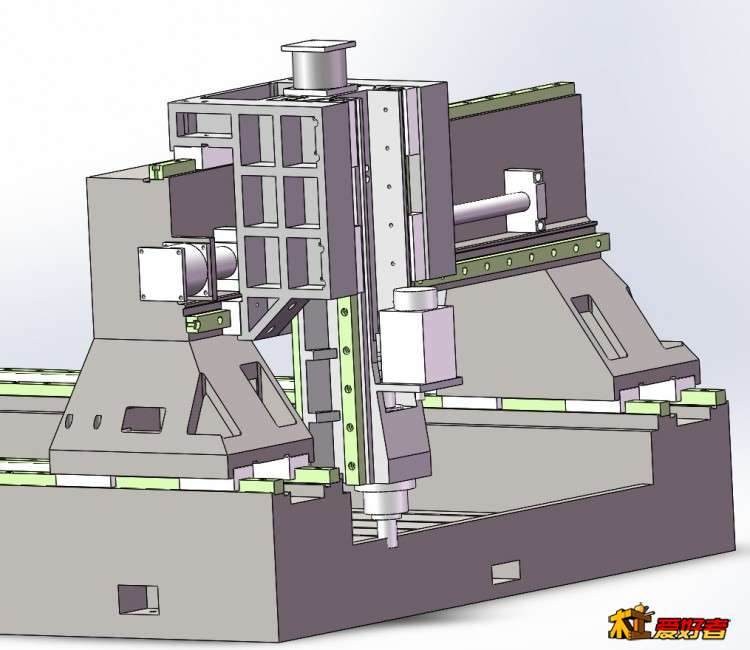

% g0 H; {3 B7 y' ~: f9 O2 a3轴共20个滑块，全是35加长滑块，本来设计是24个滑块的，铸铁厂建议去掉了四个，昨天晚上刚刚建完模，帮我参考一下   看看，有什么地方需要修改不


9 g6 U4 U( h$ |% \' |
7 [  i; W' d+ y

$ a3 @- h% G; U+ _- [& n
+ }: x8 }  v' v- b5 X* o. ^: ~
% j, s1 ]: d/ K/ k% L3 {6 U! T
1 `+ g$ ?0 q* D' a$ G

georgemcu

阿嚏48 发表于 2020-04-07 13:47
3轴共20个滑块，全是35加长滑块，本来设计是24个滑块的，铸铁厂建议去掉了四个，昨天晚上刚刚建完模，帮我参考一下   看看，有什么地方需要修改不

阿嚏，高，你这个工程，可以好好玩

georgemcu

, ?  l1 Z' }+ F* }

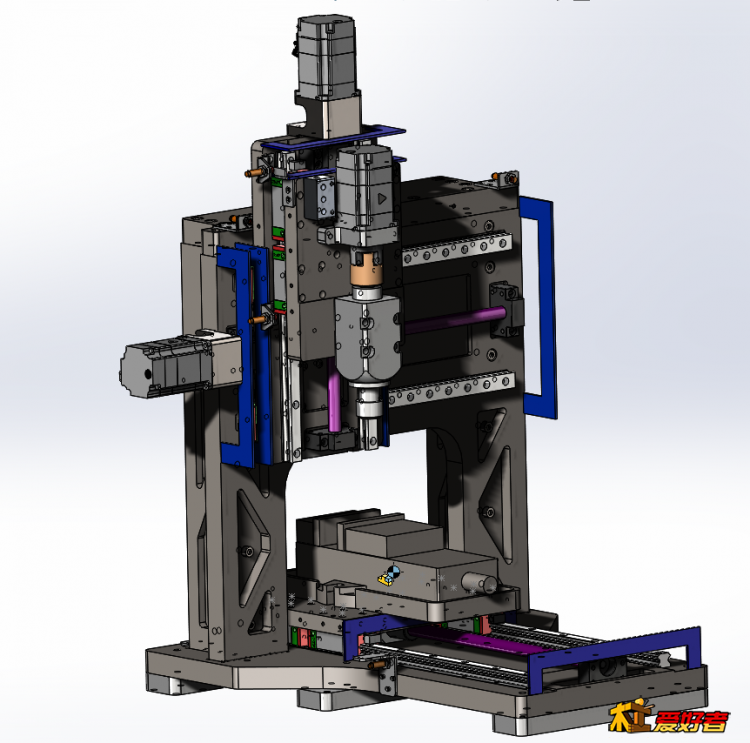

为了加风琴防尘罩，各种调整。
8 l0 I& I9 J8 _7 A, B牵一发而动全身。
2 C* j5 d$ p( F7 p$ r$ F越是到后面干涉的情况愈发明显。
终于到出图的阶段了，一个人孤独的前进中。。。

georgemcu

# B6 T  e2 {9 i5 P  e3 u

针对钢板机，加上 后续定型后适配的销子孔，根据适配孔打孔。
) ?, c4 R% Z+ n0 f想象这样应该不错。

想象中的样子。

细化结束，继续出图。。。

" C1 d6 A8 e3 z7 j, h3 D

我舞影凌乱

georgemcu 发表于 2020-04-09 18:23
针对钢板机，加上 后续定型后适配的销子孔，根据适配孔打孔。
想象这样应该不错。

& n$ n' @" f, q+ E$ y' p) k想象中的样子。细化结束，继续出图。。。

! Z7 M. q6 G8 c/ n; I& o可以直接加延长杆固定风琴罩挡板，不占用机器行程

georgemcu

我舞影凌乱 发表于 2020-04-10 12:27
0 L$ i& n) ?3 _1 e5 s5 U9 p  F7 Y# u可以直接加延长杆固定风琴罩挡板，不占用机器行程

有道理，反正我电机也突出来了，就是电机的另外一头加个折弯钣金。
5 q: r; ^! s9 F! }/ ?

看来急不得，丝杆固定座，准备换角接触轴承，待会查一下bk/bf12的孔尺寸。市场上的bf12都是用两个普通深沟球轴承，压紧后其实没什么效果

- c) g5 Z( F: N6 ^: V4 U! \$ J

georgemcu

georgemcu 发表于 2020-04-10 18:00
有道理，反正我电机也突出来了，就是电机的另外一头加个折弯钣金。

% Q/ ]+ Z" s" N% I, N7 q2 ^# X( f
* H$ P+ E3 ~6 O  z9 m" \9 P看来急不得，丝杆固定座，准备换角接触轴承，待会查一下bk/bf12的孔尺寸。市场上的bf12都是用两个普通深沟球轴承，压紧后其实没什么效果

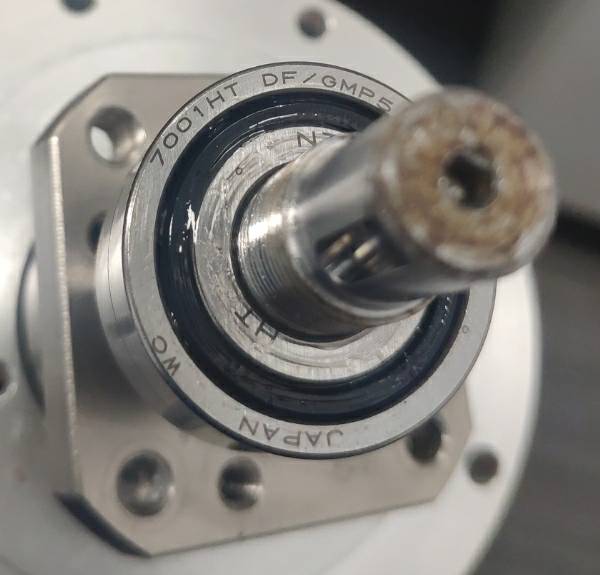

7001HT DF正是我手上的一对角接触。内径12，外径28，一对厚度16， 不知道买回来的bk12 的座子是否可以直接替换

georgemcu

往事随风去吧 发表于 2020-03-30 08:48
- A& Z8 d- }. H8 m6 I钢板搞机要小心，不做时效或者时效不好，后期变型大着呢。
看看下面木友的帖子吧，那么漂亮的机器，最后机架报废了的。
) o6 k) }) C3 n2 F+ s8 ^
http://www.zuojiaju.com/thread-851429-1-1.html

感谢前辈指点，我打算针对这种钢板机做定型后，适配打销子。
" n7 X3 {9 c3 t/ L3 C; m0 t9 H" O前辈觉得如何？
. P4 }' F7 \, U) \还有没有什么建议？

k7115

阿嚏48 发表于 2020-4-7 13:47
7 t% N4 x$ M+ I6 K/ L0 F4 O1 ~; [1 A3轴共20个滑块，全是35加长滑块，本来设计是24个滑块的，铸铁厂建议去掉了四个，昨天晚上刚刚建完模，帮 ...

# S3 ?/ k3 Z' N/ K9 u; rX轴再加一条 导轨  动龙门结构 感觉精度不好
, H$ ^+ s5 b; n# g0 \1 j

k7115

georgemcu 发表于 2020-4-10 18:00
$ ^: _9 W8 b4 u/ X; X% c0 u/ r+ ?有道理，反正我电机也突出来了，就是电机的另外一头加个折弯钣金。

$ x) s7 T: m$ L) y& ]. d角接触轴承 要么买P5配对的 要么买普通的加垫圈才可以

k7115

往事随风去吧 发表于 2020-3-30 08:48
: _2 C+ A0 s: H7 X2 C. n( m7 |, l% b钢板搞机要小心，不做时效或者时效不好，后期变型大着呢。
- S: q1 D4 Q! Y3 ]看看下面木友的帖子吧，那么漂亮的机器，最后机 ...

) g2 |; U+ ]! P这个帖子变形是钢板加工后又焊的结果吧  焊完在加工 变形应该很小 不满焊 打锥度销 应该不错
