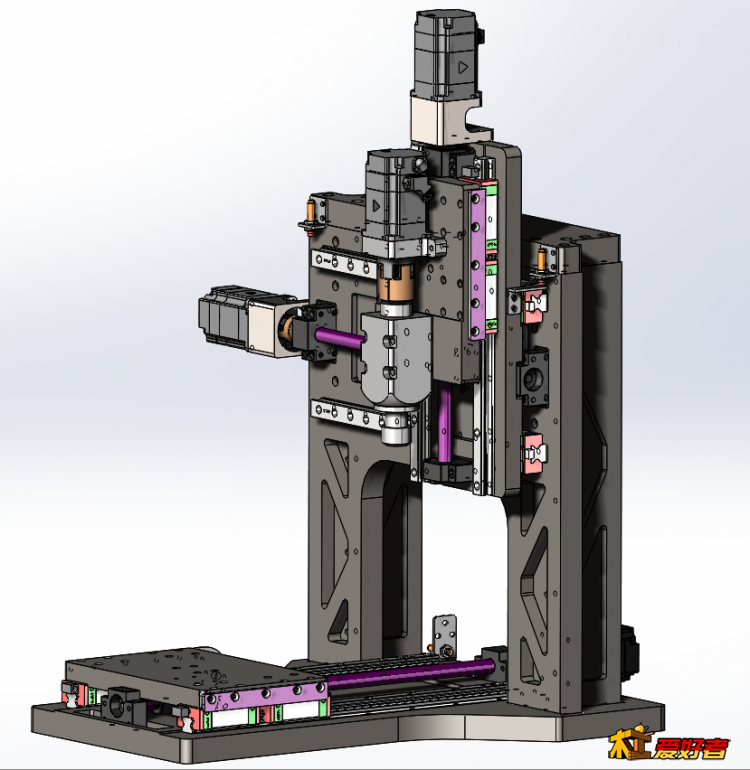

决定采用定龙门钢板结构，不再犹豫立柱了，毕竟条件有线

我舞影凌乱 · 发表于 2020-4-1 10:47:12

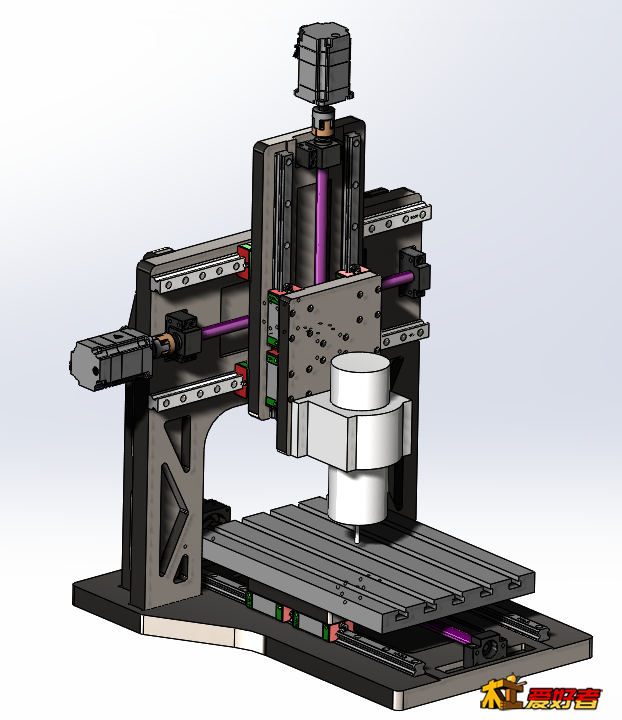

叫前辈就不用了，我的建议是加滑块侧，导轨端不好加

georgemcu · 发表于 2020-4-1 21:08:42

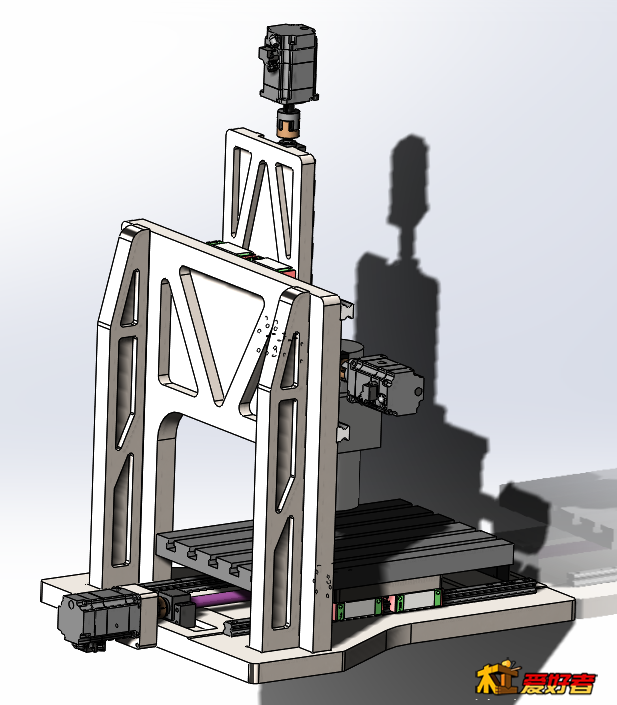

为了强度，不要垫板了，费用都进入加工费了。
估计整机会超过100Kg
继续细化。。。

georgemcu · 发表于 2020-4-1 21:19:25

我舞影凌乱发表于 2020-4-1 10:47* [) K3 K7 u7 S# Y6 [
叫前辈就不用了，我的建议是加滑块侧，导轨端不好加

思前顾后，决定还是花钱买强度，不加垫板了。
你的机器重量如何，今天我大致材料，就板料重量都快100Kg了，感觉还是太重了。

georgemcu · 发表于 2020-4-3 17:46:06

[url=]

[/url]

客串一下有限元分析工程师的角色，继续细化。。。

xizilu · 发表于 2020-4-3 18:37:30

georgemcu 发表于 2020-4-1 21:08
* d" o$ P& y9 }8 H) o为了强度，不要垫板了，费用都进入加工费了。
s" L/ g7 h8 V5 c7 S \估计整机会超过100Kg3 i7 d, B# c$ L6 M5 f, g* T( y8 y
继续细化。。。

绝对超过，我的3030铝机都过200斤了。

georgemcu · 发表于 2020-4-3 18:45:57

xizilu 发表于 2020-04-03 18:372 h4 V& m% D3 u. D6 T
绝对超过，我的3030铝机都过200斤了。

我的行程稍微小一点，然后在不影响强度的情况下，尽量减重，摸石头过河

georgemcu · 发表于 2020-4-3 21:48:43

本帖最后由 georgemcu 于 2020-4-3 22:04 编辑

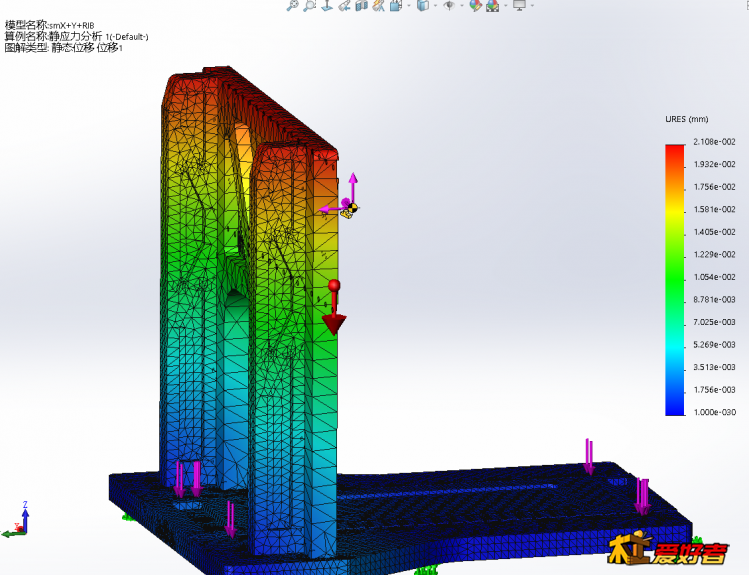

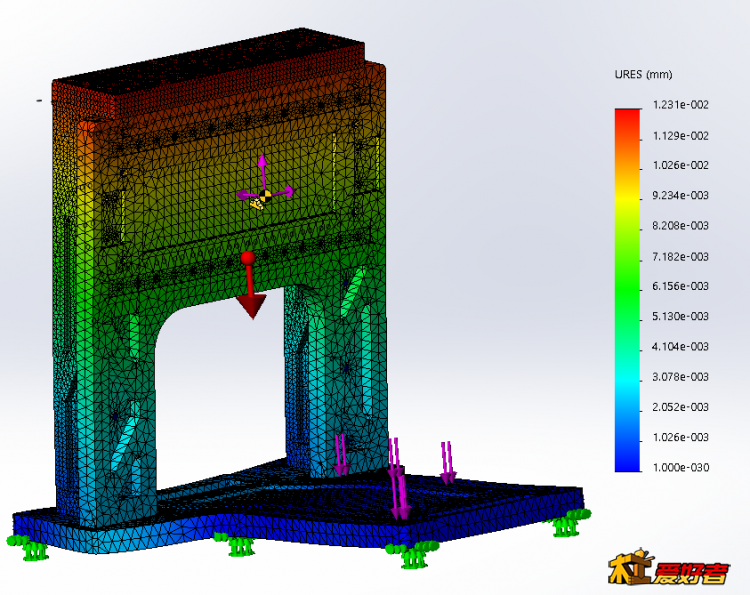

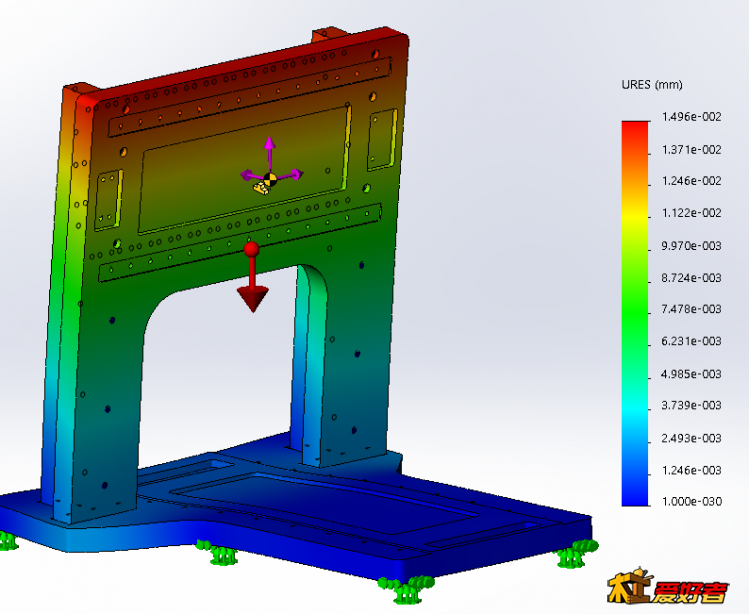

没有挖料（0.015）

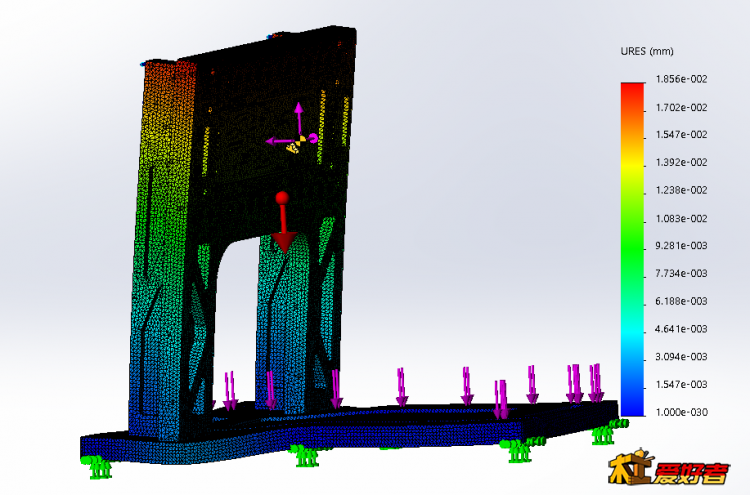

挖料（0.0186）

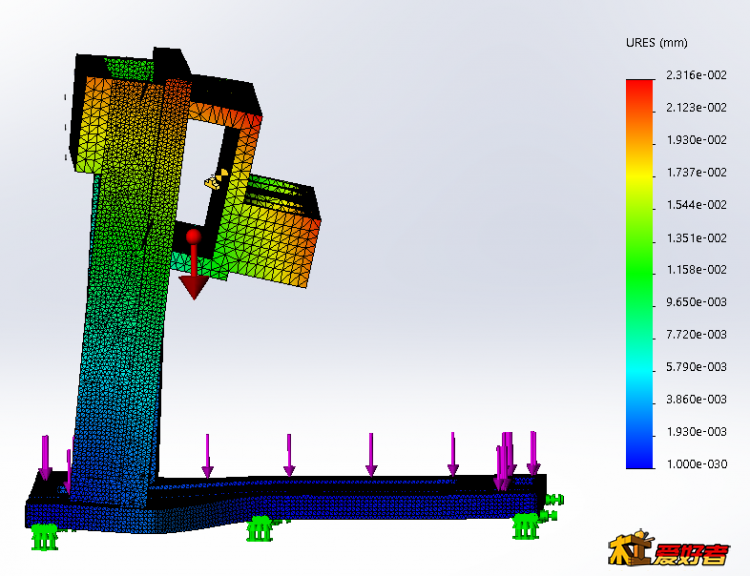

加上15Kg(先夸张一下，哈哈)切削力有0.0267.
顺着思路走，在背部加个抗扭的加强板

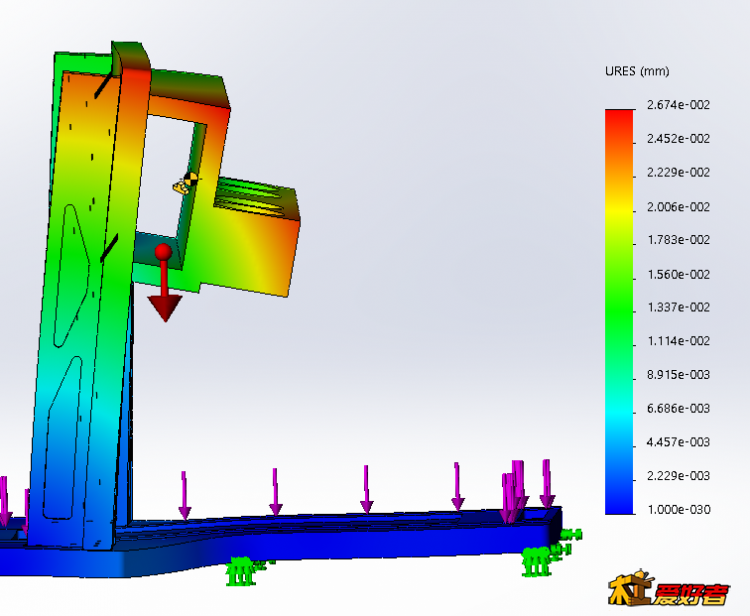

为了加侧向的切削力，没办法，只能取消远程质量方式，把这个Z+S 模拟块也加入计算了。需要忽略这个模拟块的最大变形。

0.02177（通过探测X板获取，非最大值）
0.0267-0.02177 也就半个丝，看来不需要加这个多余的板了。

综合丝杆和导轨一起考虑，基本就这样吧，无需纠结了。

继续前进。。。
