决定采用定龙门钢板结构，不再犹豫立柱了，毕竟条件有线

georgemcu

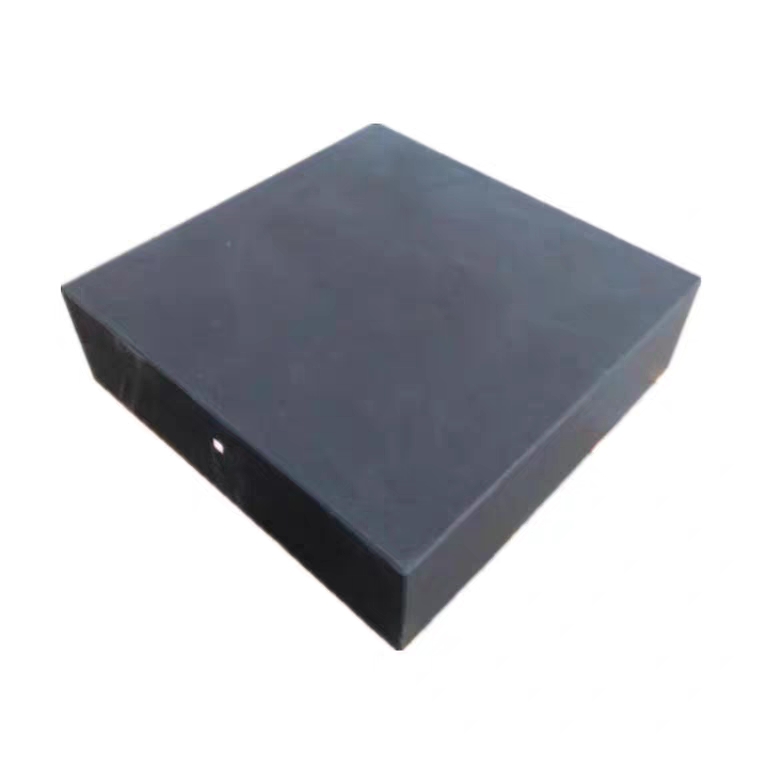

买了一个200*300*50的大理石检测块00等级，才80元，心里好爽，哈哈
/ [8 G5 n( \$ E! x( D1 ^

来自安卓APP客户端

georgemcu

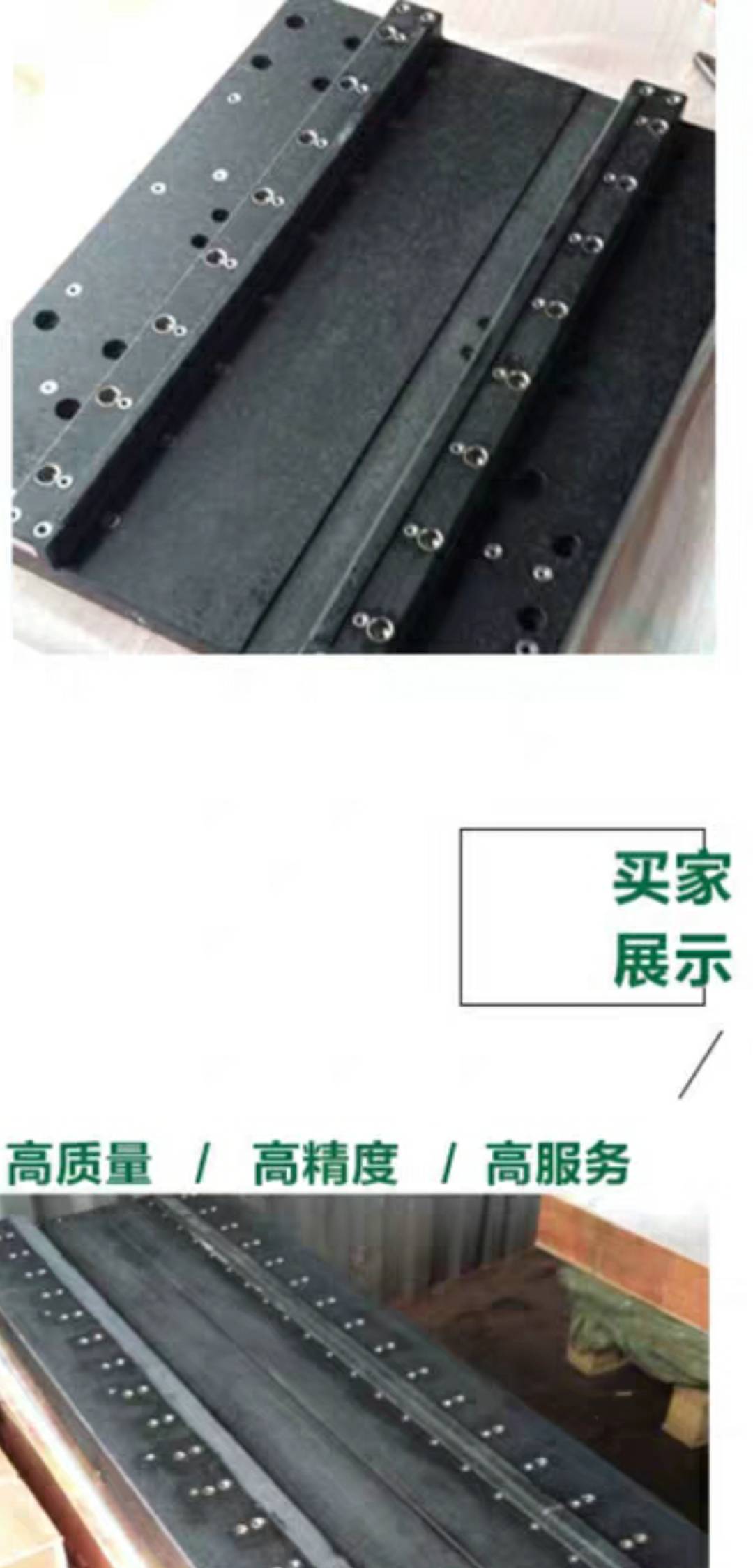

买花岗岩平台的时候和卖家聊，竟然可以定制，靠，这是要我往我终极目标去整啊。估计要一步到位了。
" U0 N) ^  f, {: q/ m: T
再容我考虑考虑，毕竟价格问下来一块500*500*50的加埋一些螺纹孔，也就1000元左右，要是这样我都想直接改设计了。

有没有前辈搞过这样的。给点建议啊

( U; s3 G; s; r; p9 C9 f) L

来自安卓APP客户端

georgemcu

georgemcu 发表于 2020-04-11 21:30
- [6 U. r, C8 a买了一个200*300*50的大理石检测块00等级，才80元，心里好爽，哈哈

纠正一下，因为是直接下单买，后来卖家问我发货地址和精度要求后，00级100元，运费50元，共150元

来自安卓APP客户端

georgemcu

k7115 发表于 2020-04-11 14:18
这个帖子变形是钢板加工后又焊的结果吧  焊完在加工 变形应该很小 不满焊 打锥度销 应该不错

我没焊接的计划呢，按我们非标设备的通常工艺，搬过来，外板先留好销子孔，等一切安装调试确认没有问题后，对这个孔打内板，适配，砸销子。想像认为不错，也不知道前辈们这么干后效果如何？所以出来问问

来自安卓APP客户端

励磁器狂人

大理石挺脆的，搞不好容易裂开

伟6159

看到老兄的设计，感觉不错，不过用大理石来做底盆，感觉还是不要了，大理石很重的，老兄感觉很在意重量，如果真是这样子，就不要用大理石平面了，使用铝吧，象7075，尽量减轻机子的重量，底盆水平度，可以通过方轨来调切的，不成还可以垫片，只要达到几个C就可以了，没有必要达到u级，只要有相对好的平面做基准，可以慢慢调平的。

georgemcu

励磁器狂人 发表于 2020-4-13 11:00
大理石挺脆的，搞不好容易裂开

国内好像没怎么见这么搞的，国外的比较多，都是自己配药水加碎石头和沙子把带螺纹的梁埋在里面。
& d) g4 v; R/ o5 g. H. f( e也见到一个直接拿标准的大理石平台，嵌螺母进去的。
! y0 F% W- C3 r/ ]# n如果正常受力应该没问题，除非是用榔头砸。
) T! I  r- D& V& P7 t+ j& d: J

georgemcu

伟6159 发表于 2020-4-13 11:10
看到老兄的设计，感觉不错，不过用大理石来做底盆，感觉还是不要了，大理石很重的，老兄感觉很在意重量，如 ...

# A7 Q  M2 Z. V) V* |嗯，想来想去，还是先把钢板结构的做好再说吧，一步一个脚印。
, C$ h* \; N  i2 r$ _把这个花岗岩的方案后续再考虑。
6 E9 x3 c: `/ E) R3 i你说的很有道理，重量一定会重很多。

励磁器狂人

georgemcu 发表于 2020-4-13 17:31
国内好像没怎么见这么搞的，国外的比较多，都是自己配药水加碎石头和沙子把带螺纹的梁埋在里面。
也见到 ...

那种树脂大理石可以的，做起来很简单，刚性还好
# Z1 E0 {' E; Q+ l. T

georgemcu

励磁器狂人 发表于 2020-4-13 19:36
) X0 b0 c& @. h那种树脂大理石可以的，做起来很简单，刚性还好

嗯，非常喜欢那种稳重的机器。
, f) @( B1 n* S# D我上某宝搜了一下，好像没有提供这种树脂药水的，这块在国内不知道是不是属于安全管控材料之类的？
% |9 p. H( {( c
0 i/ H# k/ f1 s  `4 \

t2930

跟导轨材质不一样的机身，没必要下那么大工夫，热膨胀系数都不一样，不要觉得家里环境能跟有的工厂比。

georgemcu

t2930 发表于 2020-04-13 19:46
跟导轨材质不一样的机身，没必要下那么大工夫，热膨胀系数都不一样，不要觉得家里环境能跟有的工厂比。

* E  b9 g* m$ Z工厂热，只有品控的大理石是温湿度管控

来自安卓APP客户端

georgemcu

大理石平台 1级货
百分表及大表座
% O& g" S9 K& H3 ~( h3 c9 a  \宽座直角尺
# b+ _8 c# Z# o; Q上银 HGH20CA (三轴)
以上，已到手。
由于是新手，也没有经验，所以只能学精神病人，自己给自己提问题。

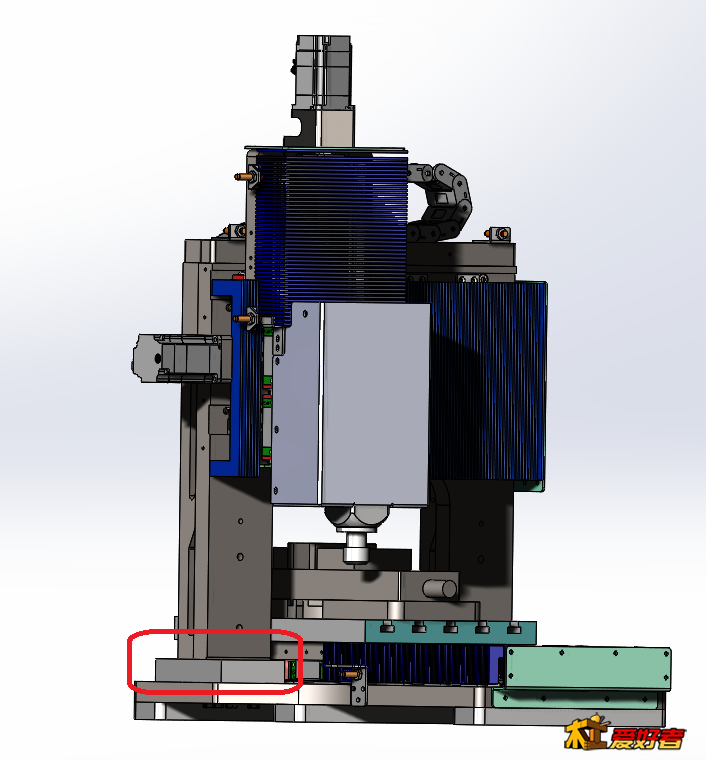

比如，X轴（加入Z已经装上X上）与Y轴 如果在总装的时候，调整水平及竖直 方向的垂直度？
单个轴调整可以方便的打标及垫片子，但是后期总装再想随意的垫，似乎已经不太现实。
; Q. ~8 [# p' y/ t% ~: y基于，这样的情况，决定再次更改设计，在X轴与Y轴之间怎加一个连接板。

. e; r9 |3 ?1 \通过螺栓及顶丝 相互作用，用于后期的总装调整。

0 o' w* n6 y; V; u. n好像，之前也没有见到前辈们提醒，估计是人气不够，前辈没看到吧。

pzw83

看到有限元就知道是大佬，你这机器越来越往肌肉型走了，其实轻便是很难的，只要能拆开搬运就好，龙门加个垫板方便拆卸，但要结实一点。线路也可以考虑一下拆开后能不能分开搬运。
2 c" c6 L7 X& _/ L. N- E0 v3 Y, n另外你的导轨有没有做靠山？看不清楚，肌肉机还是做靠山靠谱

来自安卓APP客户端

georgemcu

pzw83 发表于 2020-04-19 13:02
2 q& \- e1 u5 g* [% w0 W4 ^1 n看到有限元就知道是大佬，你这机器越来越往肌肉型走了，其实轻便是很难的，只要能拆开搬运就好，龙门加个垫板方便拆卸，但要结实一点。线路也可以考虑一下拆开后能不能分开搬运。
) \% t# T( x, ~另外你的导轨有没有做靠山？看不清楚，肌肉机还是做靠山靠谱

3 J% T8 H8 I9 ^5 |) D  ]3 C/ X不是什么大佬，纯新手。
导轨全部靠山加压板。滑块基准侧靠山加压板。从动侧预留靠山，但保留了间隙，后期如果想做成全固定方式需要适配这个间隙。预留而已。
可以看我另外一个主题，可见传感器盒子，控制柜与机子可以随时分离，使用的时候插上就行。
本来都要做零件了，为了保险先买了标准件来确定尺寸，再加工零件。
似乎急不得，得一步步走。

来自安卓APP客户端
