适合家用，美观，小型，桌面雕刻机DIY过程及经验分享

jxs69 · 发表于 2019-9-1 07:49:09

这么小的行程为什么不选择成品的十字滑台？那样精度更高造价也不高啊。

来自安卓APP客户端

shorting · 发表于 2019-9-1 17:22:03

pzw83 · 发表于 2019-9-1 19:40:06

铝板加工的店家很给力，要是出差错就尴尬了。问下楼主，这个1000块包括材料费和加工费吗

来自安卓APP客户端

jspzyao · 发表于 2019-9-1 20:09:18

做的真漂亮。

lap_021 · 发表于 2019-9-2 08:59:51

coonline 发表于 2019-8-30 17:45# G: | p& ]8 H- ?
太棒了，从思维到行动都完全符合我的观念，赞一个！

我坚信很多木友应该和我差不多的条件。和我一样的需求的。

lap_021 · 发表于 2019-9-2 09:02:53

jxvenus 发表于 2019-8-31 19:04
+ ~, Y% C" ]& P1 K0 d请问铝板是哪家加工的，给个链接参考下？多谢

https://detail.tmall.com/item.htm?id=43973179466&spm=a1z09.2.0.0.60342e8dIAumop&_u=2jumdtd7693
这家还可以，我在淘宝上一般就选销量大的

lap_021 · 发表于 2019-9-2 09:17:02

jxs69 发表于 2019-9-1 07:490 q/ S+ G! a: L# N. t6 r
这么小的行程为什么不选择成品的十字滑台？那样精度更高造价也不高啊。

这个问题问的好，首先好的成品滑台并不便宜，一个轴也要1000到1500，三个轴下来就已经4000左右了，并不便宜。差的也要3到400一个轴。这种差的滑台一般是铝型材底座的，丝杠固定座是单深沟球轴承没有轴向限制，没有精度。另外买三个成品滑台简单叠加是无法做到整机小巧精致。更别谈加装防尘之类的了。机子受力也不好，因为滑块安装面往往都很小。

lap_021 · 发表于 2019-9-2 09:19:07

pzw83 发表于 2019-9-1 19:40. C: O7 Q/ S" x( Z' e
铝板加工的店家很给力，要是出差错就尴尬了。问下楼主，这个1000块包括材料费和加工费吗

是的，全部搞定，包邮。说实话这家还不错，零件品质还可以。只有一块主轴板忘开沉台孔了，其它件都附合要求。

lap_021 · 发表于 2019-9-2 09:19:40

jspzyao 发表于 2019-9-1 20:09
, o$ r8 n/ b8 F% k6 k; {做的真漂亮。

谢谢

lap_021 · 发表于 2019-9-2 09:22:08

看来关注度不高啊，快一个星期了还不到100楼。这图纸还共享不共享啊？纠结！

lap_021 · 发表于 2019-9-2 09:31:13

机子好坏暂且不说，光设计这块花了将近一年时间，反复修改。往往为了3mm或者5mm的优化，把整机改一遍。关注度不高就不共享了，毕竟自己的心血不想被当成廉价物品处理。

jxvenus · 发表于 2019-9-2 10:43:07

lap_021 发表于 2019-9-2 09:22) S7 ^9 P$ |9 h+ S( f0 t
看来关注度不高啊，快一个星期了还不到100楼。这图纸还共享不共享啊？纠结！

必须共享啊，众乐乐啊

laxnrj · 发表于 2019-9-2 11:15:07

关注一下，期望楼主共享。

laxnrj · 发表于 2019-9-2 11:26:09

本帖最后由 laxnrj 于 2019-9-2 11:28 编辑

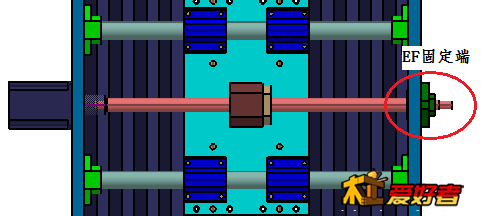

看楼主的图不象是EF固定，象是FF固定。也不懂各种固定座，只是参考TB上图片

如果用FF固定的话，好像起不到轴向限制作用。

pzw83 · 发表于 2019-9-2 11:33:45

lap_021 发表于 2019-9-2 09:19. W w$ c% z* L
是的，全部搞定，包邮。说实话这家还不错，零件品质还可以。只有一块主轴板忘开沉台孔了，其它件都附合要 ...

可以私信店家链接吗？
看得我也想D一台了，不过我会自己重新设计，还是要结合自己的需求和想法才最好。

先学习积累一些经验，做好设计，如果设计都做不好，就买成品机架算了。

有个问题请教，

你是先买了丝杆滑块、电机之类，然后才去定铝材吗？
因为机架上预留的孔、槽，位置和大小都要完全匹配，
开好孔然后自己攻丝？不然怎么与螺丝匹配？
