结构确定以后，还要确定用什么材料的问题。铸铁就不考虑了，钢板机也不考虑了，太重。我主要是纠结做铝合金型材机还是铝板机

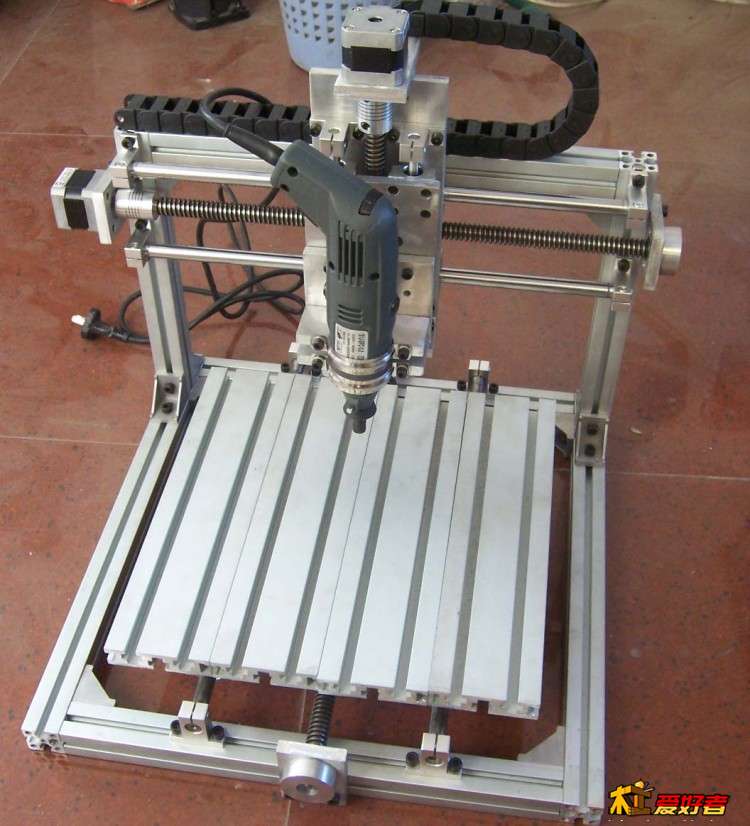

开始想做这种结构的，好处就是便宜，除了少量的机加工小铝板外所有材料淘宝上都能买到现成的。但是这种机子防尘没法做。样子比较豪放不美观，当然加工性能可以的。所以预算不多又急于加工零件的木友可以选择这种结构，或者第一次当练手，以后再做好的机子的木友也可以用这种结构。
      最终确定用铝板和型材结合的结构。当然能用型材的要尽量用型材，这样成本会低一些。只有那些需要精确开安装孔的地方才用铝板来做，如电机安装位置，丝杠安装位置等。如图。

底座前后板用的铝板，因为光轴，丝杠，电机都安装在上面，左右就用的4080的型材。主柱也是铝板，立柱后面加强用的也型材。工作台也是型材。
, ?& x/ O9 a- _  d& Z& _6 G

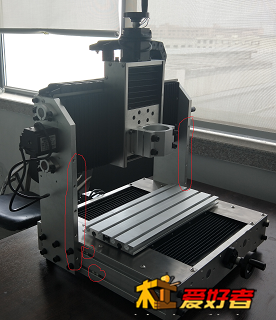

( Y3 s3 N+ Q/ D0 L. Q" l: u实物做好后初步判断立柱刚度很好，如果后期试机刚度不够还可以增加加强件，如上图红圈处己预留安装孔
- @4 H! n, F% \* N

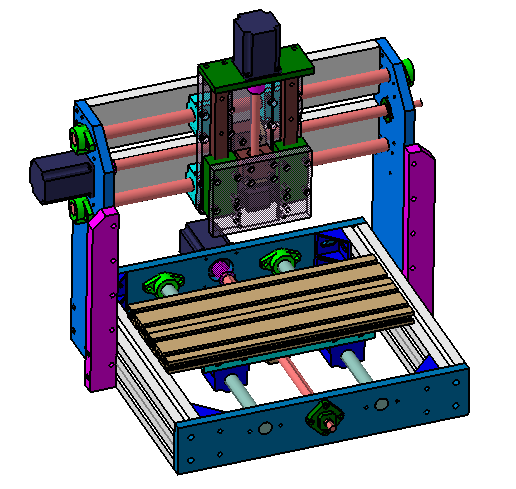

  A2 h( H& D9 Y6 n6 m# l如上图红色件为立柱加强板。

keithpupu

搬个椅子 看大片

lap_021

百造山神机营 发表于 2019-8-28 17:12
) R6 [; C5 G- @林大夫的复制品

, h, Y9 z4 E: \  I# f: p. ~6 ^有学林大夫机子的地方，但也有区别。其实很想学，但是没有林大夫机子内部结构图片，只有几张外观图。

lap_021

胡萝卜咸菜 发表于 2019-8-28 17:21
) Q4 N1 w5 c$ u楼主搞好了.分享一下 配件名目. 图纸尺寸.

, s- t- c) A5 t) T- _- G- p2 V5 D% E在后面会分享的

dingyubo

不急，楼主慢慢讲慢慢做，我搬个小凳慢慢看，我是阳台党，没JJ。

gmonline8

不错，挺漂亮的。

qq7426

做工看着还行，42电机吧，看着好小42电机不行。用半年了，昨天连板一起便宜出了。改57电机了。
