满血复活，再做脱机电控箱

rhkldx · 发表于 2019-4-16 00:20:01

这个控制系统用过的大神给个优缺分析

8090 · 发表于 2019-4-16 11:08:10

rhkldx 发表于 2019-4-16 00:207 v4 }+ H3 g$ e& H1 C5 J
这个控制系统用过的大神给个优缺分析

优缺点见仁见智，比起电脑端的软件各有优势吧，方便、扩展性不如电脑；个人觉得比M3稳定，我用的同一套电控、同一台机器，M3经常丢步，换脱机后除非把速度开到F1800以上遇到过，F1500以下从来没遇到丢步；专业雕刻机都是用的维宏系统鲜见M3，估计还是有道理的，我就做点牌子和小件自己玩玩，用这个脱机系统足够了。

rhkldx · 发表于 2019-5-2 19:03:54

8090 发表于 2019-4-16 11:08- w4 F# q' F* z' t) g+ `
优缺点见仁见智，比起电脑端的软件各有优势吧，方便、扩展性不如电脑；个人觉得比M3稳定，我用的同一套电 ...

谢谢.........

七十年代2005 · 发表于 2019-5-5 10:19:27

不错不错

千千百度 · 发表于 2019-7-31 20:03:49

这个是什么东东，起什么作用？

8090 · 发表于 2019-8-1 09:07:53

千千百度发表于 2019-7-31 20:039 y0 v# p+ _) l
这个是什么东东，起什么作用？

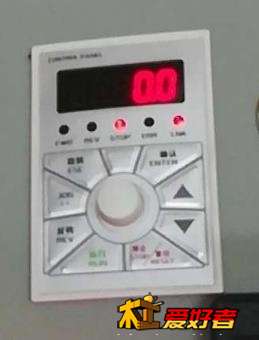

这是变频器的控制面板，通过一根信号线与变频器主机连接，上面的按钮就是设定变频器工作参数和手动控制调速用的。

lap_021 · 发表于 2019-10-26 22:57:21

8090 发表于 2019-2-25 13:28
: ?6 {. q* J" m6 T. m记不住脚位的编号了，说明书这些一并发给木友了，应该是最右边三个，你要先看说明书，然后确定其中的常开 ...

请问楼主，我接的也是变频器控制水泵的，我是变频器两路线直接连继电器的，不成功。我看你的接线图，在继电器的输入端还要外接电源？是这样吗？

asdj51886 · 发表于 2019-10-27 11:09:26

8090 · 发表于 2019-10-27 20:27:24

lap_021 发表于 2019-10-26 22:57! O. B- |3 t5 A/ h3 e
请问楼主，我接的也是变频器控制水泵的，我是变频器两路线直接连继电器的，不成功。我看你的接线图，在继 ...

肯定要接电源进去才行

lap_021 · 发表于 2019-10-27 20:55:40

8090 发表于 2019-10-27 20:274 ~3 D; n" a+ T& N
肯定要接电源进去才行

哦，感谢。我原以为变频器Y1A,Y1B端口就有电压输出的，直接连继电器输入端就可以了，原来没有。那就是说变频器端口仅仅是开关作用，还要外接直流电源到继电器输入端才行，对吧？

钢钢 · 发表于 2019-10-28 00:35:43

钻圆安装孔的钻头叫啥名字？

来自安卓APP客户端

8090 · 发表于 2019-10-28 09:34:58

lap_021 发表于 2019-10-27 20:55
1 n9 a4 q( f2 K3 K6 E' \哦，感谢。我原以为变频器Y1A,Y1B端口就有电压输出的，直接连继电器输入端就可以了，原来没有。那就是说 ...

昨天骑了200多公里的摩托车回来，太疲倦了没怎么仔细回复，公共端就是接直流电源的，不管常开常闭只要动作就会起作用，你的先看变频器说明书找到公共端才行，把直流电源的+接到公共端，回路接电源—。

8090 · 发表于 2019-10-28 09:36:00

钢钢发表于 2019-10-28 00:35
* W0 Z# T, T: n; `" h j钻圆安装孔的钻头叫啥名字？

金属开孔器，有各种规格的，开这种薄金属板很锋利。

钢钢 · 发表于 2019-10-28 09:49:29

8090 发表于 2019-10-28 09:36% `8 u' ?; l& k0 V
金属开孔器，有各种规格的，开这种薄金属板很锋利。

我刚刚去买了一支塔钻。。。

来自安卓APP客户端

8090 · 发表于 2019-10-28 09:51:57

钢钢发表于 2019-10-28 09:49" N' k `) C; E! ~
我刚刚去买了一支塔钻。。。

再买，不贵，，，，一般的五金店都有，比塔钻便宜得多。
